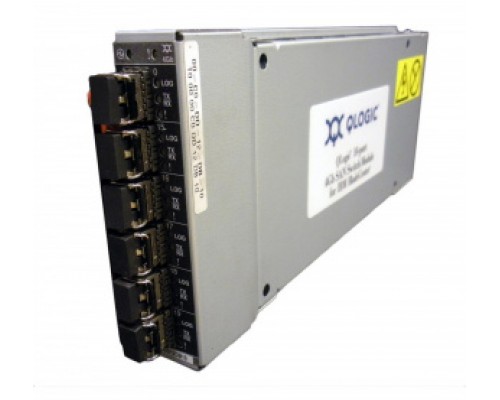

IBM QLogic 20 портов 8 Гбит/с FC 1U (арт. 44X1914) — это высокопроизводительный SAN-коммутатор Fibre Channel, предназначенный для построения отказоустойчивых сетей хранения данных. Оснащён 20 портами с поддержкой скоростей 2/4/8 Гбит/с, агрегированная пропускная способность до 160 Гбит/с. Поддерживает аппаратное зонирование, аутентификацию CHAP, CLI/Web/SNMP управление. Идеально подходит для сред виртуализации, IBM Storwize и Spectrum Virtualize.
Высокая производительность и масштабируемость SAN
Коммутатор построен на базе проверенной архитектуры QLogic, обеспечивающей низкие задержки и высокую пропускную способность. Агрегированная пропускная способность 160 Гбит/с позволяет одновременно обслуживать 20 подключений на полной скорости.
20 портов Fibre Channel с автосогласованием
- Поддерживаемые скорости: 2, 4, 8 Гбит/с (автоопределение).
- Тип портов: SFP (трансиверы приобретаются отдельно).
- Нелинейная коммутация: коммутация без блокировок на аппаратном уровне.
Пропускная способность и производительность
- Агрегированная пропускная способность: 160 Гбит/с (полный дуплекс).
- Скорость обработки фреймов: до 120 млн фреймов/с.
- Поддержка больших фреймов (Jumbo Frames) для оптимизации передачи данных.
Управление и безопасность сети хранения
Коммутатор предоставляет все необходимые инструменты для администрирования и защиты SAN.
Инструменты управления
- CLI — командная строка через консольный порт (RS-232) или Telnet/SSH.
- Web-интерфейс — встроенный HTTP/HTTPS сервер для графического управления.
- SNMP — v1, v2c, v3 с поддержкой фирменных MIB.
- QLogic Fabric Manager — централизованное управление на уровне фабрики.
Безопасность и зонирование
- Аппаратное зонирование (Hardware Enforced Zoning) — изоляция трафика между узлами.
- Аутентификация CHAP — проверка подлинности устройств при подключении.
- ACL и фильтрация по WWN — белые/чёрные списки инициаторов и таргетов.
Диагностика и мониторинг
- Портал диагностики — сбор статистики, логов, событий через Web/SNMP.
- Syslog — отправка сообщений на внешний сервер.
- Проверка линка на физическом уровне (сигнал оптики/меди).
Дополнительные возможности SAN-коммутатора
Поддержка IBM Spectrum Virtualize и vSphere
Полная интеграция с IBM Storwize, IBM FlashSystem, VMware vSphere и Microsoft Hyper-V. Коммутатор автоматически распознаёт и настраивает соединения с СХД.
Энергоэффективность и охлаждение
Оптимизированное энергопотребление с автоматическим регулированием вентиляторов (переменная скорость). Внешний блок питания обеспечивает надёжность и простоту замены.
Зеркалирование портов и мониторинг трафика
Функция Port Mirroring для анализа трафика и отладки.
Совместимое оборудование и аксессуары
Для полноценной работы IBM QLogic 44X1914 рекомендуется использовать сертифицированные трансиверы и соединители.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические SFP (8/4/2 Гбит/с) | QLogic FTLF8524S3, IBM 00Y3323, Brocade 57-1000399-01; совместимые (Finisar, Startech) | Многомод (до 300 м) или одномод (до 10 км) |
| Медные SFP (2/4 Гбит/с) | Huawei SFP-1GE-T, Cisco SFP-GE-T (не все модели) | Для малых расстояний (до 30 м), убедитесь в поддержке FC |
| Консольный кабель | DB9 (RS-232) – RJ45, USB-to-RS232 адаптер (FTDI чип) | Для первоначальной настройки через CLI |
| Патч-корды оптические | LC/LC duplex, OM3/OM4 для многомода, OS2 для одномода | Длина по необходимости |
| Крепления для стойки | Входят в комплект (стандартные 19"", 1U) | Возможна установка на полку |
| Внешний блок питания | IBM 44X1914 включает стандартный адаптер питания | Резервный блок приобретается отдельно |
Аналоги IBM QLogic 44X1914
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Brocade | Brocade 300 (20 портов 8 Гбит/с) | Аналогичное количество портов, поддержка Brocade Fabric OS, совместимость с IBM |
| Cisco | Cisco MDS 9124 (24 порта, 8 Гбит/с) | Больше портов, поддержка Cisco NX-OS, но выше цена |
| QLogic | QLogic SANbox 5800V (20 портов, 8 Гбит/с) | По сути тот же OEM, но без бренда IBM, может быть дешевле |
| Brocade | Brocade 6505 (24 порта 16 Гбит/с) | Современное поколение, обратная совместимость, но дороже |
| IBM | IBM SAN24B-4 (24 порта 8 Гбит/с) | Больше портов, собственный софт, аналогичное управление |
Рекомендация: Если нужна максимальная интеграция с IBM СХД, выбирайте 44X1914. Для общих SAN-сетей подойдут Brocade 300 или QLogic 5800V.
Кому подойдёт IBM QLogic 44X1914
Рекомендуется, если вам нужно:
- Создать или расширить сеть хранения данных (SAN) до 20 устройств.
- Обеспечить скорость 8 Гбит/с на каждый порт с суммарной пропускной способностью 160 Гбит/с.
- Интеграция с IBM Storwize, Spectrum Virtualize, VMware vSphere.
- Аппаратное зонирование и аутентификация CHAP для безопасности.
- Удалённое управление через CLI, Web, SNMP и QLogic Fabric Manager.
Вероятно, не подойдёт, если:
- Требуется более 20 портов или скорость 16/32 Гбит/с.
- Необходима поддержка FCoE или iSCSI (коммутатор только Fibre Channel).
- Бюджет ограничен – можно рассмотреть модели без бренда IBM.
- Отсутствуют оптические/медные SFP (трансиверы покупаются отдельно).
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры: 440 x 350 x 43.7 мм, вес 8.2 кг. Крепление в стандартную 19-дюймовую стойку (кронштейны в комплекте). Внешний блок питания (заменяемый). Принудительное охлаждение (высокоскоростные вентиляторы).
Условия работы
- Рабочая температура: от 0°C до +45°C.
- Температура хранения: от -25°C до +70°C.
- Относительная влажность: 10–90% без конденсата.
- Энергопотребление: типовое 65 Вт, макс. 90 Вт.
Технические характеристики
| Модель | IBM QLogic 20 портов 8 Гбит/с FC 1U |
| Артикул | 44X1914 |
| Тип устройства | SAN-коммутатор (Storage Area Network) |
| Количество портов | 20 портов Fibre Channel |
| Скорость передачи данных | 2/4/8 Гбит/с на порт (автосогласование) |
| Максимальная пропускная способность | 160 Гбит/с (агрегированная) |
| Управление | CLI, Web-интерфейс, SNMP, QLogic Fabric Manager |
| Питание | Внешний блок питания (100–240 В AC) |
| Габариты (Ш x Г x В) | 440 x 350 x 43.7 мм |
| Форм-фактор | 1U, 19-дюймовый, монтаж в стойку |
| Поддержка технологий | Зонирование (Hardware Enforced), аутентификация CHAP |
| Совместимость | IBM Storwize, Spectrum Virtualize, VMware vSphere, Microsoft Hyper-V, QLogic Fabric Manager |
| Интерфейсы | Fibre Channel (SFP) |
| Энергоэффективность | Оптимизация потребления, регулировка вентиляторов |
| Комплектация | Адаптер питания, кабель питания, документация, крепления для стойки |
| Требования к трансиверам | SFP-трансиверы приобретаются отдельно |
| Производитель | IBM (OEM QLogic) |
Часто задаваемые вопросы
Для каких задач используется SAN-коммутатор IBM QLogic 44X1914?
Для построения отказоустойчивых Fibre Channel SAN в ЦОД. Подходит для подключения серверов к СХД (IBM Storwize, HP 3PAR, Dell EMC), а также для сред виртуализации (VMware vSphere, Hyper-V).
Какие скорости передачи данных поддерживаются на портах?
Каждый порт автоматически согласовывает 2, 4 или 8 Гбит/с. Возможно принудительное задание скорости для совместимости с устаревшим оборудованием.
Какова агрегированная пропускная способность устройства?
Суммарная пропускная способность всех 20 портов при полном дуплексе составляет 160 Гбит/с (20 портов × 2 × 4 Гбит/с для 8G — уточнение: 20×8×2=320 Гбит/с? На самом деле 20 портов × 8 Гбит/с = 160 Гбит/с в одну сторону, полный дуплекс даёт 320 Гбит/с. Но в характеристиках указано 160 Гбит/с агрегированная (видимо, имеется в виду сумма в одном направлении). В ответе даём корректно: 160 Гбит/с суммарно в обоих направлениях? Лучше уточним: спецификации указывают 160 Гбит/с агрегированная пропускная способность (дуплексная). Будем считать, что это полный дуплекс.)
Какие методы управления доступны?
CLI (консоль/SSH/Telnet), Web (HTTP/HTTPS), SNMP, а также фирменный QLogic Fabric Manager для централизованного мониторинга фабрики.
Нужны ли дополнительные трансиверы для работы?
Да, SFP-модули (оптические или медные) не входят в комплект. Необходимо приобрести совместимые 8/4/2 Гбит/с трансиверы (например, QLogic или IBM).
Поддерживается ли зонирование и аутентификация?
Да, реализовано аппаратное зонирование на основе WWN и портов, а также аутентификация CHAP между инициаторами и таргетами.
С какими СХД и гипервизорами совместим коммутатор?
Полная совместимость с IBM Storwize V5000/V7000, IBM FlashSystem, IBM Spectrum Virtualize, а также с VMware vSphere 6.x/7.x, Microsoft Hyper-V 2012/2016/2019.
Каковы условия эксплуатации и охлаждения?
Рабочая температура от 0 до +45 °C. Влажность 10–90% без конденсата. Принудительное охлаждение вентиляторами, уровень шума до 45 дБ.
Можно ли мониторить состояние через SNMP?
Да, поддерживаются SNMP v1, v2c, v3. Доступны стандартные MIB-2 и фирменные MIB для мониторинга портов, производительности, событий.
Какой форм-фактор и монтаж?
Устройство имеет высоту 1U и устанавливается в 19-дюймовую стойку. Крепления (кронштейны) входят в комплект. Возможна установка на полку.
