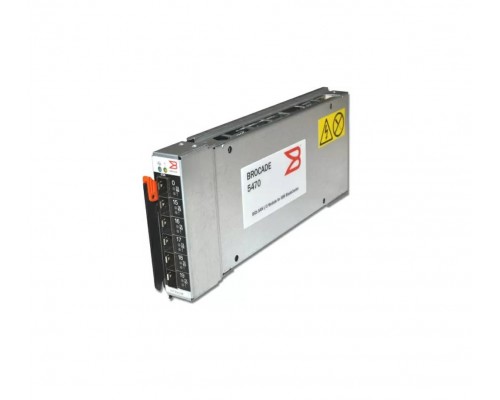

SAN-коммутатор IBM Brocade 48 портов 8Gb FC (арт. 44X1921) — профессиональное Storage Area Network (SAN) решение с 48 портами Fibre Channel, поддерживающими скорости 2/4/8 Гбит/с. Агрегированная пропускная способность достигает 384 Гбит/с. Коммутатор оснащён интерфейсами SFP+ (трансиверы приобретаются отдельно) и работает под управлением Brocade Fabric OS. Обеспечивает зонирование, портовую аутентификацию и RBAC для надёжной изоляции трафика в сетях хранения данных. Идеально подходит для ЦОД, виртуализации VMware и систем IBM Storwize / Spectrum Virtualize.
Высокая производительность и масштабируемость
Коммутатор построен на платформе Brocade, обеспечивающей неблокирующую коммутацию с суммарной пропускной способностью 384 Гбит/с. 48 портов Fibre Channel автоматически согласовывают скорость 2, 4 или 8 Гбит/с, что позволяет подключать оборудование разных поколений.
48 портов Fibre Channel 8Gb SFP+
- Полнодуплексная работа каждого порта на скорости до 8 Гбит/с.
- Автоматическое согласование 2/4/8 Гбит/с для совместимости с существующими устройствами.
- Поддержка горячей замены SFP+ модулей без остановки работы.
Фабричная архитектура
Коммутатор может быть объединён в Fibre Channel fabric с другими Brocade-устройствами для создания крупномасштабных SAN. Поддерживается стекирование и прозрачная маршрутизация между удалёнными фабриками.
Управление и безопасность сети хранения данных
Управляемый SAN-коммутатор предоставляет полный контроль над трафиком и защиту от несанкционированного доступа.
Инструменты управления
- CLI — через командную строку (Telnet/SSH) для детальной настройки Fabric OS.
- Web-интерфейс — интуитивное управление через браузер.
- SNMP — мониторинг и интеграция с системами управления.
- Brocade Network Advisor — централизованное управление фабрикой.
Политики безопасности
- Зонирование (WWN, портовое, LUN) — изоляция трафика между группами устройств.
- RBAC (Role-Based Access Control) — разграничение прав администраторов.
- Аутентификация портов — поддержка FC-SP/SSL для защиты соединений.
- Аудит и журналирование — регистрация всех событий.
Поддержка виртуализации
Совместимость с VMware vSphere (NPIV) и IBM Spectrum Virtualize позволяет подключать виртуальные машины напрямую к SAN без дополнительных адаптеров.
Дополнительные возможности и технологии
Технология Fabric OS
Полнофункциональная операционная система Brocade Fabric OS включает поддержка Fabric Watch, ISL Trunking (агрегация межкоммутаторных каналов), Advanced Zoning.
Опциональный FCoE
При установке соответствующих модулей коммутатор может обрабатывать трафик FCoE, объединяя сети хранения и Ethernet.
Горячая замена и резервирование
Поддерживается горячая замена SFP+ модулей и вентиляторов. Опциональное резервирование питания повышает доступность.
Совместимое оборудование и аксессуары
Для полноценной работы SAN-коммутатора 44X1921 рекомендуется использовать сертифицированные компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ 8Gb FC | Brocade 8G SW SFP+, IBM 44X1920; совместимые Finisar, ProLabs | Дальность до 150 м (многомодовое OM1/2/3/4) |
| Оптические модули SFP+ 8Gb FC (длинная волна) | Brocade 8G LW SFP+, IBM 44X1922 | До 10 км по одномодовому кабелю |
| Консольный кабель | DB9-RJ45, USB-console (чип FTDI) | Для первоначальной настройки CLI |
| Патч-корды оптические | LC/LC дуплекс, OM3/OM4 (многомод) или OS2 (одномод) | Подбираются под используемые трансиверы |
| Крепления для стойки | Входят в комплект (19″, 1U) | Монтажные уголки и винты включены |
Аналоги SAN-коммутатора IBM Brocade 44X1921
Если модель недоступна или требуется сравнение, рассмотрите альтернативы с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Brocade | Brocade 6505 | 24 порта 8G FC, компактный 1U, бюджетное решение для малых SAN. Меньше портов. |
| Brocade | Brocade 6510 | 48 портов 16G FC (обратная совместимость 8G), та же Fabric OS. Более высокая производительность. |
| Cisco | Cisco MDS 9148S | 48 портов 16G FC/NPV, управление NX-OS, поддержка FCoE, альтернатива для мультипротокольных SAN. |
| QLogic (Marvell) | QLogic 5800V Stackable | 48 портов 8G FC, поддержка стекирования, конкурентоспособная цена. |
| IBM | IBM SAN48B-5 (Brocade 6505 rebranded) | 24 порта 16G FC, обратная совместимость 8G. Меньше портов, но новое поколение. |
Рекомендация: Если требуется максимальная производительность по минимальной цене, обратите внимание на модели 16G (Brocade 6510 или Cisco MDS 9148S). Для стандартных задач 8G коммутатор 44X1921 остаётся надёжным решением.
Кому подойдёт IBM Brocade 44X1921
Рекомендуется, если:
- Строите или модернизируете сеть хранения данных (SAN) в ЦОД.
- Используете серверы и СХД с Fibre Channel 4/8 Гбит/с (IBM Storwize, EMC, NetApp).
- Требуется зонирование и безопасность на уровне портов.
- Планируется интеграция с VMware vSphere или IBM Spectrum Virtualize.
- Необходимо надёжное, проверенное решение от IBM/Brocade для критичных баз данных.
Вероятно, не подойдёт, если:
- Нужна скорость 16 Гбит/с или выше — выберите Brocade 6510 или Cisco MDS 9148S.
- Для подключения требуется больше меди/электрических интерфейсов (iSCSI) — лучше использовать конвертеры.
- Не предусмотрена оптика (все подключения через медные SFP) — FC не поддерживает медные соединения.
- Бюджет ограничен — можно рассмотреть Brocade 6505 (24 порта) или QLogic 5800V.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Корпус стандартного 19-дюймового форм-фактора 1U. Коммутатор устанавливается в серверную стойку. Активная вентиляция (сменные вентиляторы).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +70°C
- Влажность: 10% – 85% (без конденсации) при работе, до 95% при хранении
- Уровень шума: зависит от нагрузки, обычно до 60 дБА
Подходит для установки в серверных, ЦОД и других контролируемых по климату помещениях.
Технические характеристики
| Модель | IBM Brocade SAN-коммутатор 48 портов 8Gb FC |
| Артикул | 44X1921 |
| Тип устройства | SAN-коммутатор (Storage Area Network) |
| Количество портов | 48 портов Fibre Channel (все активные) |
| Скорость передачи данных | 2/4/8 Гбит/с на порт (автосенсор) |
| Максимальная агрегированная пропускная способность | 384 Гбит/с |
| Управление | CLI, Web-интерфейс, SNMP, Brocade Network Advisor |
| Питание | Внешний блок питания (опционально резервирование) |
| Габариты | 1U (стоечный форм-фактор) |
| Поддержка технологий | Зонирование (WWN, портовое, LUN), аутентификация FC-SP, RBAC |
| Совместимость | IBM Storwize, IBM Spectrum Virtualize, VMware vSphere, Brocade Fabric OS |
| Энергоэффективность | Оптимизация энергопотребления неактивных портов |
| Интерфейсы | SFP+ (требуются отдельные трансиверы) |
| Протоколы | Fibre Channel (FC), FCoE (опционально при установке модуля) |
| Автоматическое обнаружение устройств | Да (через Fabric OS) |
| Горячая замена компонентов | Да (SFP+, вентиляторы) |
| Вентиляция | Активное охлаждение (сменные вентиляторы) |
| Вес | Зависит от конфигурации (обычно ~7-8 кг) |
| Рабочая температура | 0°C до +40°C |
| Относительная влажность | 10% до 85% (без конденсации) |
| Уровень шума | Зависит от нагрузки |
| Резервирование питания | Опционально (второй блок питания) |
| Функции безопасности | RBAC, портовая аутентификация, ACL |
| Масштабируемость | Поддержка стекирования и объединения в фабрику (ISL Trunking) |
| Гарантия | Не указана (обычно 1-3 года у вендора) |
Часто задаваемые вопросы
Какой протокол Fibre Channel используется?
Коммутатор работает по протоколу Fibre Channel (FC) с поддержкой классов FCP (SCSI-3) и FC-SW-5. В режиме FCoE через опциональный модуль поддерживается передача FC по Ethernet.
Какие трансиверы совместимы с 44X1921?
Рекомендуются оригинальные Brocade 8G SFP+ (SW – короткая волна, LW – длинная). Также поддерживаются сертифицированные сторонние модули (Finisar, ProLabs). Всегда проверяйте совместимость с Fabric OS.
Можно ли объединять несколько таких коммутаторов в фабрику?
Да, используется межкоммутаторное соединение (ISL) через порты SFP+. Fabric OS поддерживает ISL Trunking для агрегации каналов и отказоустойчивости.
Поддерживает ли коммутатор NPIV?
Да, NPIV (N_Port ID Virtualization) поддерживается, что позволяет подключать виртуальные машины VMware vSphere непосредственно к SAN через один HBA.
Какая максимальная дальность связи?
При использовании многомодового кабеля OM3/OM4 и SFP+ SW – до 150 м. С одномодовым оптоволокном и SFP+ LW – до 10 км.
Может ли этот коммутатор работать как хост-адаптер?
Нет, это устройство Fabric (коммутатор). Для подключения серверов используются HBA, а сам коммутатор обеспечивает коммутацию между ними и системой хранения.
Требуется ли специальное охлаждение?
Коммутатор имеет собственные вентиляторы. Установка в стойку должна предусматривать свободный приток воздуха. Рекомендуемая рабочая температура 0-40°C.
Какие инструменты мониторинга доступны?
Кроме CLI и Web, поддерживается SNMP (MIB), Fabric Watch, а также интеграция с Brocade Network Advisor и IBM Spectrum Control.
Есть ли возможность обновления прошивки?
Да, прошивка Fabric OS обновляется через интерфейсы управления (Web/CLI/SFTP). Поддерживаются горячие обновления (не требуется перезагрузка для части изменений).
Входит ли в комплект поставки внешний блок питания?
Да, в базовой комплектации один внешний блок питания. Опционально можно установить второй для резервирования (горячая замена).
