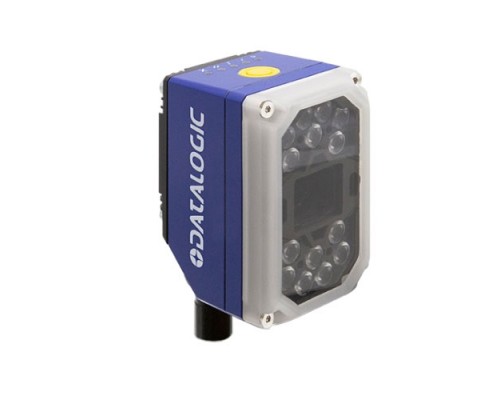

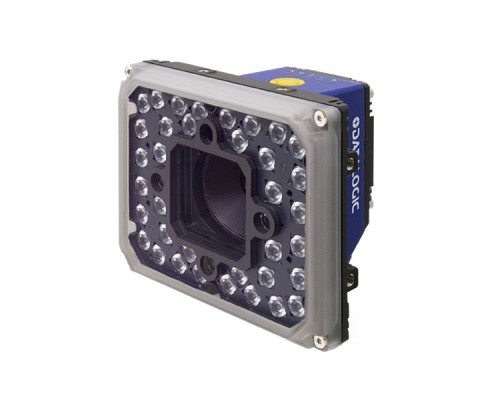

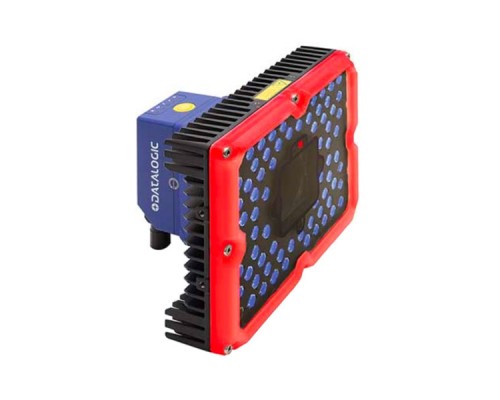

Промышленный сканер штрихкода Datalogic Matrix 320 (арт. 938100069) — высокопроизводительное устройство с 2-мегапиксельным сенсором для чтения 1D и 2D кодов. Скорость обработки достигает 1000 сканирований в секунду, дальность — до 300 мм. Корпус IP65 защищает от пыли и влаги, а диапазон рабочих температур от 0°C до +50°C позволяет эксплуатировать сканер в цехах, на складах и линиях сортировки. Поддерживаются USB, RS-232 и Ethernet (опционально PoE), питание 12–24 В DC. Устройство совместимо с Windows, Linux и Android, что упрощает интеграцию в любую АСУ.
Мощный сенсор и молниеносное чтение
Сканер оснащён CMOS-матрицей 2 Мп, которая захватывает изображение с высокой детализацией. Цифровая обработка позволяет декодировать даже повреждённые, загрязнённые или плохо напечатанные штрихкоды.
Скорость до 1000 сканирований/с
- 2-мегапиксельный сенсор — отличное разрешение для мелких кодов и этикеток высокой плотности (DataMatrix, QR).
- Цифровая технология — автоматическая настройка яркости, контраста и фокуса под каждый тип кода.
- Дальность до 300 мм — комфортное чтение с расстояния, снижает требования к точному позиционированию.
Интерфейсы и питание
USB, RS-232 и Ethernet (с поддержкой PoE опционально) позволяют подключить сканер к ПК, промышленному контроллеру или PLC. Напряжение питания 12–24 В DC — стандарт для заводского оборудования.
Гибкая настройка и мониторинг
Инженер может адаптировать сканер под конкретную задачу без замены прошивки.
Программное обеспечение
- Matrix Configuration — настройка зон сканирования, чувствительности, фильтров.
- Web-интерфейс — удалённое управление через браузер (при использовании Ethernet).
- SDK для интеграции — примеры на C++, C#, Python, Java.
Световая и звуковая индикация
- Зелёный/красный светодиод — успешное/ошибочное считывание.
- Звуковой сигнал — настраиваемая тональность и громкость.
- Встроенный тахометр — отображение скорости сканирования в реальном времени.
Режимы работы
Автоматический (непрерывный захват), ручной (по внешнему сигналу) и непрерывный (без остановки). Переключение — через программный флаг или аппаратный вход.
Дополнительные возможности
PoE (опционально)
При использовании Ethernet-модуля с поддержкой PoE сканер получает питание по одному кабелю — упрощает монтаж и экономит место.
Защита от статики и перегрузок
Схемотехника включает защиту по входу питания, гальваническую развязку интерфейсов и фильтры от электромагнитных помех.
Ресурс 50 000 часов
Белая светодиодная подсветка рассчитана на весь срок службы устройства — замена ламп не требуется.
Совместимое оборудование и аксессуары
Для полноценной работы Datalogic Matrix 320 рекомендуется использовать сертифицированные кабели, БП и монтажные комплекты. Ниже приведены основные позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Блок питания 24 В DC | Datalogic 24V 1A (арт. 95ACC1450) или любой промышленный БП 12–24 В, 0.3A | Для питания без PoE; разъём 2.1 мм |
| Кабель USB — тип A – mini USB | Экранированный, длина 2–5 м (например, Datalogic CAB‑422) | Для подключения к ПК и конфигурации |
| Кабель RS‑232 DB9 — открытый конец | Datalogic CAB‑423, длина 3 м, экранированный | Для PLC и COM-портов |
| Кабель Ethernet с PoE | Cat5e/Cat6 FTP, 4 пары, до 100 м | Для сети и питания одновременно |
| Монтажный кронштейн | В комплекте: штативный и настенный. Дополнительно: поворотный (95ACC1480) | Для фиксации на конвейере или стойке |
| Защитное стекло / фильтр | Прозрачный поликарбонат, IP65 | От искр сварки и абразивной пыли |
Аналоги Datalogic Matrix 320 2Мп 1D/2D
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Datalogic | Matrix 210 (арт. 938100004) | Меньше разрешение (1.2 Мп), скорость 500 сканирований/с, IP65, но нет PoE. Дешевле. |
| Datalogic | Matrix 410 (арт. 938100099) | Старшая модель: 4 Мп, до 1500 сканирований/с, IP65, PoE в базе. Дороже. |
| Honeywell | HF800v3 | 2 Мп, 1000 сканирований/с, IP65, RS‑232/485, Ethernet, до 400 мм. Выше цена. |
| Keyence | SR‑2000 | 2 Мп, 2000 сканирований/с, IP65, встроенный ПО, но только RS‑232 и Ethernet – дороже в 1.5 раза. |
| SICK | Lector65x | 2 Мп, 1200 сканирований/с, IP65, PoE, но выше энергопотребление (8 Вт). |
| Zebra | DS8108H (ручной) | Промышленный ручной сканер, 2 Мп, IP65, до 400 мм, но не имеет Ethernet на борту. |
Рекомендация: Если нужна максимальная дальность и скорость — обратите внимание на Matrix 410 или Keyence SR‑2000. Для бюджетных проектов подойдёт Matrix 210. Если PoE обязателен — выбирайте Datalogic Matrix 410 или SICK Lector65x.
Кому подойдёт Datalogic Matrix 320 (арт. 938100069)
Рекомендуется, если вам нужно:
- Автоматизировать сортировку посылок, багажа или товаров на конвейере.
- Считывать 2D-коды (DataMatrix, QR) с высокой скоростью и надёжностью.
- Работать в пыльных, влажных цехах без риска выхода из строя.
- Интегрировать сканер в PLC или SCADA через RS‑232 / Ethernet.
- Получать до 1000 сканирований в секунду на расстоянии до 300 мм.
Вероятно, не подойдёт, если:
- Требуется чтение с расстояния более 1 метра — нужен лазерный или DPM сканер.
- Корпус должен быть взрывозащищённым (ATEX) — рассмотрите спецверсии.
- Скорость конвейера менее 50 единиц в минуту — достаточно модели Matrix 210.
- Бюджет ограничен — обратите внимание на Matrix 210 или камеры сторонних брендов.
Конструкция и условия эксплуатации
Ударопрочный пластик, компактные размеры
Габариты 100×100×50 мм, вес 300 г. Корпус выполнен из ударопрочного пластика, выдерживает падение с высоты 2 м. Монтируется на штатив или стену с помощью кронштейнов из комплекта.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +50°C
- Хранение: от -20°C до +70°C
- Защита IP65 — пыленепроницаем, защищён от водяных струй
Устройство рассчитано на непрерывную работу в тяжёлых промышленных условиях.
Технические характеристики
| Модель | Datalogic Matrix 320 (938100069) |
| Артикул | 938100069 |
| Тип сканера | Промышленный, цифровой |
| Разрешение | 2 Мп (1920×1080) |
| Технология | CMOS, глобальный затвор |
| Поддерживаемые коды | 1D (EAN, Code128, Code39) и 2D (DataMatrix, QR, PDF417, Aztec) |
| Скорость сканирования | до 1000 сканирований/с |
| Дальность считывания | до 300 мм (в зависимости от размера кода) |
| Интерфейсы | USB 2.0, RS‑232, Ethernet (опционально PoE) |
| Напряжение питания | 12–24 В DC |
| Потребляемая мощность | 5 Вт (без PoE) |
| Подсветка | Белая светодиодная |
| Режимы работы | Автоматический, ручной, непрерывный |
| Программируемые параметры | Зона сканирования, чувствительность, фильтры, таймауты |
| Индикация | Световая (зелёный/красный) + звуковая (50–90 дБ) |
| Степень защиты | IP65 |
| Рабочая температура | 0°C … +50°C |
| Температура хранения | -20°C … +70°C |
| Габариты (Д×Ш×В) | 100 × 100 × 50 мм |
| Вес | 300 г |
| Материал корпуса | Ударопрочный пластик (PC+ABS) |
| Ресурс работы | 50 000 часов (L10) |
| Совместимость с ОС | Windows 7/10/11, Linux (Ubuntu, Debian), Android 6+ |
| Крепление в комплекте | Штативное и настенное |
| Опционально | PoE (IEEE 802.3af) |
| Производитель | Datalogic |
Часто задаваемые вопросы
Для каких задач подходит Datalogic Matrix 320 938100069?
Автоматизация складов, производственных линий, логистики, сортировочных центров, фармацевтики и электроники. IP65 и высокая скорость чтения делают его универсальным для грязных цехов и чистых помещений.
Можно ли считывать повреждённые или нечёткие штрихкоды?
Да, 2-мегапиксельная матрица и цифровая обработка уверенно читают царапины, загрязнения, частично стёртые коды, а также низкоконтрастные этикетки.
Как подключить сканер к ПК или PLC?
Используйте USB (драйвер устанавливается автоматически), RS‑232 (через COM-порт) или Ethernet (по IP-адресу). В комплекте — конфигуратор для настройки протокола.
Поддерживает ли сканер PoE?
Опционально — при заказе версии с PoE или установке дополнительного модуля питания по Ethernet. Подробности уточняйте у поставщика.
Какие режимы работы доступны в Matrix 320?
Автоматический (непрерывный захват кадров), ручной (по внешнему триггеру) и непрерывный (без остановки). Переключение — через конфигуратор или внешний сигнал.
Можно ли настроить зону сканирования под конкретную задачу?
Да, в ПО Matrix Configuration вы задаёте прямоугольную область, фильтруете коды вне зоны и регулируете чувствительность для каждой зоны отдельно.
Какую степень защиты имеет корпус?
IP65: полная защита от пыли и водяных струй низкого давления. Можно устанавливать в моечных зонах, на конвейерах с абразивной пылью.
С какими операционными системами совместим сканер?
Windows (7/10/11), Linux (Ubuntu, Debian, Fedora), Android 6 и выше. Для всех ОС есть драйверы и SDK (C++, C#, Python).
Какое крепление входит в комплект?
Штативный (на стойку) и настенный (L-образный кронштейн). Дополнительно можно заказать поворотное основание с фиксацией угла.
Каков ресурс работы и срок службы светодиодов?
Заявленный ресурс непрерывной работы — 50 000 часов (около 6 лет круглосуточной работы). Белая подсветка сохраняет яркость в течение всего срока.
