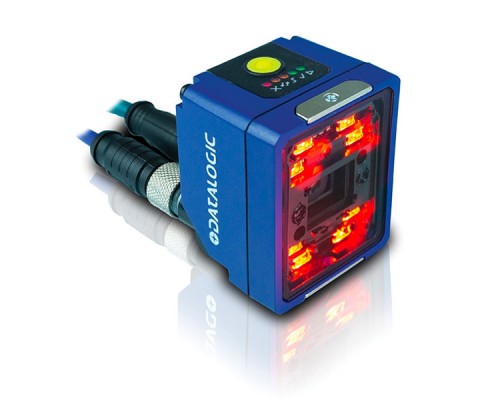

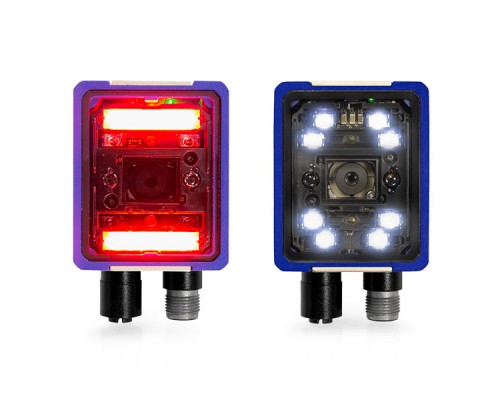

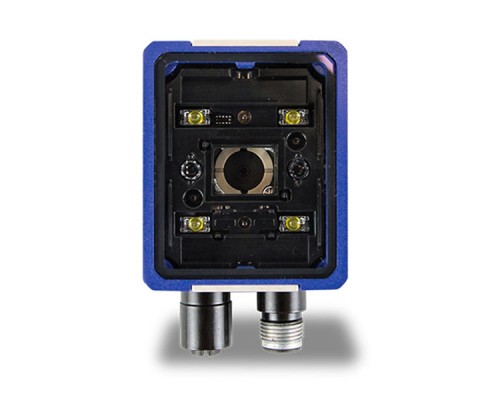

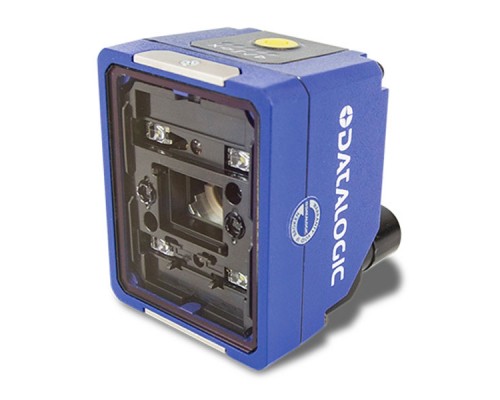

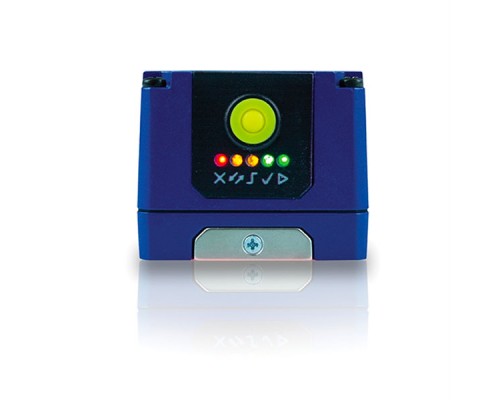

Промышленный сканер штрих-кода Datalogic Matrix 220 1.2 Мп DPM 7 мм (арт. 937900036) — компактный высокопроизводительный сканер для маркировки DPM (прямая маркировка деталей). Оснащён ПЗС-сенсором 1.2 Мп и фиксированной оптикой с фокусным расстоянием 7 мм, белой светодиодной подсветкой. Различает линейные, составные и двумерные штрих-коды, включая повреждённые и контрастные. Скорость чтения до 500 сканирований/с, интерфейсы RS-232, USB Host, USB Device. Корпус IP65, рабочий диапазон температур 0…+45 °C. Идеально подходит для автоматизации складов, производственных линий и систем контроля качества.
Высокая производительность и надёжность
Сканер построен на проверенной платформе Datalogic: сенсор 1.2 Мп, скорость обработки до 500 сканирований в секунду, поддержка DPM-маркировки. Фиксированная оптика 7 мм обеспечивает стабильное чтение на расстоянии до 70 мм.
Технология чтения DPM
- Прямая маркировка деталей — лазерная гравировка, точечное клеймение, химическое травление.
- Контрастные символы — белая LED-подсветка выравнивает освещение для чтения любых материалов (металл, пластик, стекло).
- Фиксация повреждённых кодов — алгоритмы декодирования восстанавливают до 60% искажённой информации.
Интерфейсы и интеграция
Три встроенных интерфейса: RS-232, USB Host, USB Device. Поддержка промышленных протоколов и простое подключение к ПЛК, терминалам, компьютерам.
Управление и настройка
Промышленный сканер предоставляет полный контроль над процессом считывания и интеграцией в автоматизированные системы.
Инструменты конфигурации
- Datalogic Aladdin — ПО для настройки через USB (Windows).
- Visuaal Set-Up — конфигурация по RS-232/с помощью Генератора конфигурационных команд.
- Режимы сканирования — презентационный, непрерывный, одиночный, по сигналу.
Надёжность и защита
- Электрическая изоляция 1 кВ — гальваническая развязка для защиты цепей.
- IP65 — пылезащищённый корпус, защита от водяных струй.
- Рабочий диапазон от 0 °C до +45 °C.
Поддерживаемые символики
Линейные (EAN-13, Code 128, Code 39, ITF, GS1 DataBar), двумерные (Data Matrix, QR, Micro QR, PDF417, Aztec), составные и почтовые коды. Полный список — в технической документации.
Дополнительные возможности
Белая светодиодная подсветка
Обеспечивает равномерное освещение сцены, снижает блики на глянцевых и отражающих поверхностях.
Гальваническая изоляция
Защищает устройство и подключаемое оборудование от импульсных помех и перепадов напряжения.
Компактный корпус
Размеры 67×53×48 мм, вес 125 г. Крепление на кронштейн или монтажную пластину.
Совместимое оборудование и аксессуары
Для полноценной работы Datalogic Matrix 220 рекомендуется использовать сертифицированные аксессуары. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Кабель интерфейсный RS-232 | Datalogic CAB-433, CAB-434 (DB9F — разъём 12 пин) | Длина 2 м, экранированный |
| Кабель USB Host | Datalogic CAB-424 (USB Type A — разъём 12 пин) | Подключение к ПК/терминалу |
| Блок питания | Datalogic 95ACC1060 (12 В, 1.25 А) либо 95ACC1070 (5 В, 2 А) | Для вариантов с внешним питанием |
| Крепёжный кронштейн | Datalogic 95ACC1072 (прямой) или 95ACC1073 (угловой) | Монтаж на ровную поверхность |
| Защитное стекло | Datalogic 95ACC1075 (поликарбонат) | Для агрессивной среды |
Аналоги Datalogic Matrix 220 1.2 Мп DPM 7 мм (937900036)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Datalogic | Matrix 220 2 Мп (арт. 937900037) | Сенсор 2 Мп, остальное идентично. Выше детализация, чуть дороже. |
| Datalogic | Matrix 210 1.2 Мп DPM | Предыдущее поколение, меньше скорость (200 скан/с), ниже цена. |
| Cognex | DataMan 262 | 1.2 Мп, DPM, IP67, выше цена, мощный декодер. |
| Keyence | SR-2000 | 1.2 Мп, DPM, IP54, фиксированная оптика 6 мм, бюджетный сегмент. |
| SICK | Lector63x | 1.2 Мп, DPM, IP65, гибкая настройка, средняя ценовая категория. |
| Microscan | MS-820 | 1.2 Мп, DPM, фиксированное фокусное расстояние, высокая надёжность. |
Рекомендация: При выборе аналога обращайте внимание на разрешение, фокусное расстояние и поддержку DPM. Для задач чтения кодов на металле, стекле и пластике Datalogic Matrix 220 остаётся оптимальным по соотношению цена/качество.
Кому подойдёт Datalogic Matrix 220 1.2 Мп DPM 7 мм
Рекомендуется, если вам нужно:
- Читать DPM-маркировку на металле, пластике, стекле.
- Интегрировать сканер в производственную линию или складской конвейер.
- Получить скорость до 500 сканирований/с для высокого трафика.
- Надёжное устройство с защитой IP65 и гальванической изоляцией.
- Чтение повреждённых, низкоконтрастных и зашумлённых кодов.
Вероятно, не подойдёт, если:
- Требуется чтение на расстоянии более 200 мм — нужна оптика с большим фокусом.
- Достаточно обычного 1D-сканера (лазерного) для бумажных этикеток.
- Необходима работа при температурах ниже 0 °C или выше +45 °C.
- Бюджет ограничен — можно рассмотреть Matrix 210 или аналоги других брендов.
Конструкция и условия эксплуатации
Металлопластиковый корпус, защита IP65
Размеры 67×53×48 мм, вес 125 г. Крепление на кронштейн. Полностью герметичный, устойчив к пыли и водяным струям.
Диапазон рабочих температур
- Эксплуатация: от 0 °C до +45 °C
- Хранение: от -20 °C до +70 °C
- Влажность: 20–90% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам температур, может устанавливаться в цехах, на складах и в помещениях с высокой запылённостью.
Технические характеристики
| Модель | Datalogic Matrix 220 |
| Артикул | 937900036 |
| Код производителя | 382-010 |
| Разрешение | 1.2 Мп (1280×1024) |
| Технология сканирования | DPM (Direct Part Mark) |
| Фокусное расстояние объектива | 7 мм (фиксированное) |
| Подсветка | Белая светодиодная |
| Оптика | Фиксированное фокусное расстояние |
| Сканирующий элемент | ПЗС-сенсор (CMOS) |
| Скорость сканирования | до 500 сканирований/с |
| Интерфейсы | RS-232, USB Host, USB Device |
| Электрическая изоляция | 1 кВ (гальваническая развязка) |
| Режимы считывания | Презентационный, непрерывный, пакетный, по триггеру |
| Защита корпуса | IP65 |
| Рабочая температура | от 0 °C до +45 °C |
| Потребляемый ток | 500 мА максимум |
| Напряжение питания | 5 В ±10% (через USB или внешний БП) |
| Поддерживаемые символики | Линейные, составные, двумерные (Data Matrix, QR, PDF417, Aztec и др.) |
| Материал корпуса | Пластик, металлический каркас |
| Размеры (Д×Ш×В) | 67×53×48 мм |
| Вес нетто | 125 г |
| Размеры упаковки (Д×Ш×В) | 170×120×75 мм |
| Монтаж | Кронштейн (в комплекте) |
| Производитель | Datalogic |
Часто задаваемые вопросы
Для каких задач подходит Matrix 220 1.2 Мп DPM?
Для чтения прямой маркировки деталей (DPM) на производстве, в автомобилестроении, электронике, авиастроении. Отлично распознаёт лазерную гравировку, точечное клеймение, химическое травление.
Какое максимальное расстояние чтения?
Для кода Data Matrix размером 10 мм — до 70 мм. Для крупных кодов (QR 20 мм) — до 120 мм. Точное расстояние зависит от контраста и типа маркировки.
Поддерживает ли сканер чтение повреждённых кодов?
Да, алгоритмы декодирования восстановливают до 60% повреждённой или частично закрытой информации. Позволяет читать коды с царапинами, сколами.
Какие интерфейсы у этой модели?
Три независимых порта: RS-232, USB Host (для подключения USB-накопителя или клавиатуры) и USB Device (для ПК). Выход на ПЛК через RS-232.
Можно ли настроить сканер без ПК?
Да, через режим конфигурации с помощью штрих-кодов из руководства. Для детальной настройки используйте бесплатное ПО Datalogic Aladdin.
Нужен ли внешний блок питания?
При подключении по USB достаточно питания от порта (5 В, 500 мА). Для RS-232 требуется внешний БП 5 В или 12 В (через соответствующий кабель).
Какова защита корпуса?
IP65 — полная пылезащита и защита от водяных струй. Можно использовать в цехах с металлической стружкой и влажной уборкой.
Какие типы DPM поддерживаются?
Лазерная гравировка, ударно-точечное клеймение, химическое травление, литьё под давлением. Светодиодная подсветка белого цвета.
Совместим ли с контроллерами Siemens, Allen-Bradley?
Да, через RS-232 с протоколом ASCII или Modbus RTU. Необходим конфигурационный файл. Поддержка промышленных команд.
Какой вес и размеры?
Вес 125 г, размеры 67×53×48 мм. Устанавливается на кронштейн, входящий в комплект. Подходит для роботизированных ячеек.
