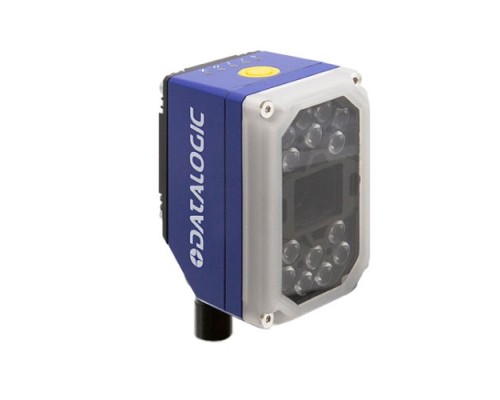

Промышленный сканер Datalogic Matrix 320 (арт. 938100035) — это компактный 2‑мегапиксельный фиксированный сканер с интерфейсом USB, предназначенный для высокоскоростного считывания 1D и 2D кодов. Разрешение 2 Мп при 15 кадрах/с обеспечивает точное декодирование на расстоянии от 90 до 250 мм. Встроенная белая LED-подсветка и 24‑битная цветопередача позволяют получать чёткие изображения даже на глянцевых и контрастных поверхностях. Идеальное решение для контроля качества, сортировочных линий и автоматизации производства.
Высокая скорость и качество изображения
Сканер построен на базе CMOS-сенсора 1/3" с разрешением 2 Мп (1600×1200). Благодаря частоте 15 кадров/с и минимальной экспозиции 0,5 мс устройство захватывает даже быстро движущиеся коды на конвейере. Глубина цвета 24 бита сохраняет все детали для последующей обработки.
Сенсор 2 Мп, 1/3"
- Разрешение: 2 Мп (1600x1200) — достаточно для чтения мелких матричных кодов и DPM.
- Скорость сканирования: до 15 кадров/с — без задержек на потоковом производстве.
- Глубина цвета: 24 бита — цветные изображения для архивации
Оптика и подсветка
- Фокусное расстояние 8 мм — оптимальный баланс между полем зрения и глубиной резкости.
- Рабочее расстояние 90–250 мм — позволяет размещать сканер как вблизи конвейера, так и на небольшом удалении.
- Белая LED-подсветка — равномерное освещение без мерцания, срок службы светодиодов более 50 000 часов.
Управление и интеграция
Сканер поддерживает ручной и автоматический режимы работы, а также rich-инструменты настройки.
Интерфейс и совместимость
- USB 2.0 — эмуляция HID-клавиатуры или виртуального COM-порта.
- Поддержка ОС: Windows 7/10/11, Linux (Ubuntu, Debian, CentOS) – полноценные драйверы.
- Форматы выходных данных: JPEG, BMP, TIFF — для внешнего ПО.
Программное обеспечение
- Datalogic Alchemy — конфигурация, калибровка, обновление прошивки.
- SDK — интеграция в пользовательские приложения (C++, C#, Java).
- Автообнаружение — автоматический выбор оптимальных параметров сканирования.
Дополнительные функции и протоколы
Поддержка всех распространённых кодов
1D: EAN/UPC, Code 128, Code 39, Interleaved 2 of 5; 2D: QR, Data Matrix, PDF417, Aztec; DPM (Direct Part Mark).
Режимы работы
- Ручной — сканирование по внешнему сигналу (фотосенсор, энкодер).
- Автоматический — непрерывное считывание с отслеживанием движения объекта.
- Режим “Пакет” — накопление данных с последующей отправкой.
Фильтрация и декодирование
Настраиваемые маски региона интереса (ROI), коррекция перспективы, бинаризация для сложных фонов.
Совместимые аксессуары и компоненты
Для стабильной работы Datalogic Matrix 320 рекомендуется использовать оригинальные или сертифицированные совместимые аксессуары.
| Тип аксессуара | Рекомендованные модели / спецификация | Примечание |
|---|---|---|
| Кабель USB (Type-A – Type-C) | Datalogic C‑USB‑01 (2 м), C‑USB‑05 (5 м) с ферритовым фильтром | Длина до 5 м без усилителя; для большей длины — USB-удлинители активные |
| Блок питания (если нужно питание по USB нестабильно) | Datalogic P‑USB‑05 (5 В, 2 А) или любой качественный 5В 2А с разъёмом USB | Необязателен при питании от USB-порта компьютера; желателен для ПЛК |
| Монтажный кронштейн | Datalogic BR-320-M1 (регулируемый, 360°), BR-320-M2 (кабель‑канал) | Винты M4 входят в комплект |
| Внешняя подсветка | Datalogic IL‑LED‑30 (красная/белая, 30°) | Для сильно отражающих и тёмных поверхностей |
| ПО для настройки | Datalogic Alchemy (входит в комплект, версия 4.x) | Бесплатно, без ограничений |
| Защитный стеклянный фильтр | DF‑320 (закалённое стекло, 1.5 мм) | Устанавливается перед объективом для защиты от пыли |
Аналоги Datalogic Matrix 320
Если модель отсутствует или требуется сопоставление, рассмотрите следующие продукты с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Datalogic | Matrix 210 (арт. 937000023) | 1,2 Мп, 25 кадров/с, до 100 мм рабочее расстояние – более компактный, но ниже разрешение |
| Datalogic | Matrix 300 (арт. 937000050) | 5 Мп, 60 кадров/с, Ethernet/GigE – выше производительность, дороже |
| Cognex | DataMan 260 (DM260‑Q‑05) | 2 Мп, 45 кадров/с, IP65, GigE – лучше защита, выше скорость, но выше цена |
| Keyence | SR‑750 | 5 Мп, CMOS, 1D/2D/DPM, Ethernet/IP – более высокое разрешение, требуется отдельный блок питания |
| Zebra | DS3608‑SR (ручной промышленный) | Ручной, 2D imager, IP52 – отличается форм‑фактором, ниже скорость (10 кадров/с) |
| SICK | LECTOR620 (L62‑USB) | USB, 2 Мп, 12 кадров/с – очень похож; поставляется с ПО SICK AppSpace |
Рекомендация: Для задач, где критично высокое разрешение (мелкие коды) – Matrix 300 или Cognex DM260. Если нужен простой и надёжный USB-сканер для конвейера – Matrix 320 оптимален по цене/качеству.
Кому подойдёт Datalogic Matrix 320
Рекомендуется, если вам нужно:
- Считывать 1D и 2D коды на производственной линии (конвейер, система сортировки).
- Автоматизировать контроль качества и отслеживание изделий.
- Интегрировать сканер в уже существующую USB-систему (ПК, ПЛК с USB).
- Получить цветные изображения кодов для архивации и анализа.
- Компактное устройство с малым энергопотреблением (2,5 Вт).
Вероятно, не подойдёт, если:
- Требуется чтение на большом расстоянии (>500 мм) — рассмотрите модели с телеобъективом.
- Необходимо работа в запылённых или влажных помещениях (IP67) — требуется корпус IP65+.
- Нужна передача данных по Ethernet (GigE/Profinet) — тогда Matrix 300/P-series.
- Бюджет ограничен — для простых 1D-задач достаточно ручного сканера за 5–7 тыс. руб.
Конструкция и условия эксплуатации
Металлопластиковый корпус, IP20
Размеры 70×70×105 мм, вес 320 г. Корпус из алюминия и ABS-пластика, степень защиты IP20. Предназначен для установки в сухих производственных зонах (не под прямой струёй воды или в агрессивной среде).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +50°C
- Хранение: от -20°C до +70°C
- Влажность: 20–80% без конденсата при работе
Рекомендуется установка в закрытых помещениях с естественной вентиляцией.
Технические характеристики
| Модель | Datalogic Matrix 320 2MP USB |
| Артикул | 938100035 |
| Разрешение | 2 Мп (1600×1200) |
| Размер сенсора | 1/3" |
| Интерфейс подключения | USB 2.0 (HID / COM) |
| Скорость сканирования | до 15 кадров/с |
| Глубина цвета | 24 бита |
| Поддержка ОС | Windows, Linux |
| Фокусное расстояние | 8 мм |
| Подсветка | Белая LED |
| Рабочее расстояние | 90–250 мм |
| Потребляемая мощность | 2,5 Вт |
| Габариты (Ш×Г×В) | 70 × 70 × 105 мм |
| Вес | 320 г |
| Рабочая температура | 0°C … +50°C |
| Влажность эксплуатации | 20% – 80% без конденсата |
| Защита от пыли и влаги | IP20 |
| Формат выходных данных | JPEG, BMP, TIFF |
| Поддержка штрих-кодов | 1D, 2D (включая DPM) |
| Режим работы | Ручной, автоматический |
| Производитель | Datalogic (Италия) |
Часто задаваемые вопросы
Какие типы штрих-кодов может считывать Datalogic Matrix 320?
Сканер поддерживает все популярные 1D (EAN, UPC, Code 128, Code 39) и 2D (QR, Data Matrix, PDF417) символы, включая прямой маркировочный код (DPM).
Какое максимальное расстояние считывания у модели?
Рабочее расстояние составляет от 90 до 250 мм в зависимости от разрешения и размера кода. При оптимальных условиях возможно увеличение до 300 мм.
С какими операционными системами совместим сканер?
Полноценная поддержка Windows (7, 10, 11) и Linux (Ubuntu, Debian, CentOS). Подключение через USB HID или виртуальный COM-порт.
Можно ли использовать сканер на конвейере с высокой скоростью?
Да, скорость сканирования достигает 15 кадров/с, а время экспозиции от 0.5 мс. Этого достаточно для динамического чтения на конвейере до 2 м/с.
Какие форматы изображений сохраняет сканер?
JPEG (с регулируемым качеством), несжатый BMP и TIFF. Возможно сохранение как цветных (24 бита), так и полутоновых снимков.
Требуется ли внешнее освещение для работы?
Нет, встроенная белая LED-подсветка обеспечивает равномерное освещение рабочей области. Допускается использование дополнительной внешней подсветки для сложных поверхностей.
Какова степень защиты корпуса и условия эксплуатации?
IP20 – защита от мелких частиц, но не от воды. Рабочая температура 0…+50 °C, влажность 20–80% без конденсата. Устанавливать следует в сухих отапливаемых помещениях.
Входит ли в комплект программное обеспечение?
Да, в комплекте утилита Datalogic Alchemy для настройки параметров сканирования, обновления прошивки и мониторинга. Также доступен SDK для встраивания.
Как подключить сканер к ПЛК или промышленной шине?
Через USB (эмулирует COM-порт). Для интеграции с Modbus или Profinet потребуется дополнительный преобразователь интерфейсов.
Какова гарантия на данный сканер?
Стандартный срок гарантии – 2 года с даты продажи. Возможно расширение до 3 лет при регистрации на сайте производителя.
