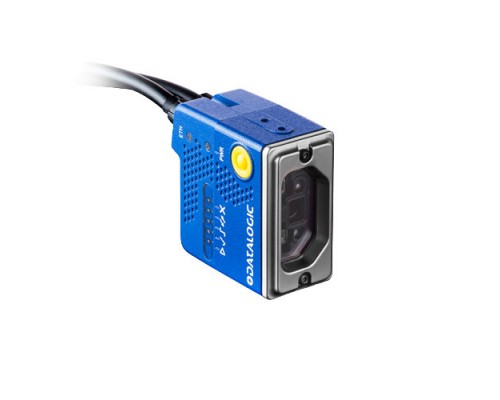

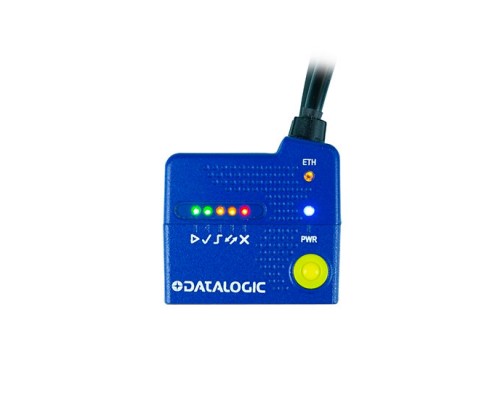

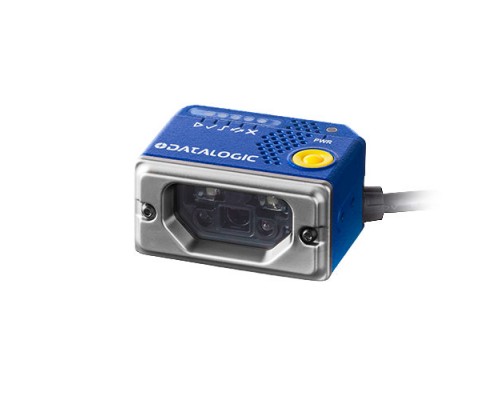

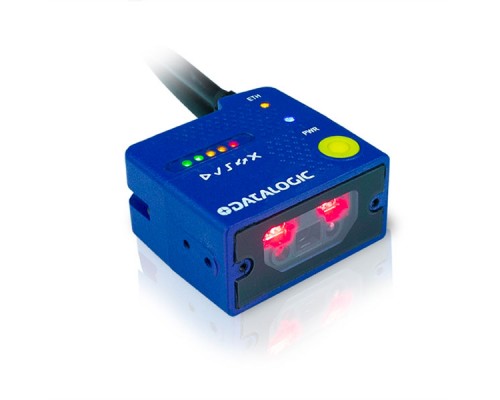

Промышленный сканер штрих-кода Datalogic Matrix 120 937800010 — компактный фиксированный сканер с разрешением 1.2 Мп, предназначенный для чтения линейных (1D) штрих-кодов на высокой скорости. Широкоугольная оптика (WA) обеспечивает большое поле зрения, а степень защиты IP65 позволяет работать в запылённых и влажных цехах, на складах и в производственных линиях. Модель оснащена интерфейсами SER и USB, белой светодиодной подсветкой и лазерным целеуказателем VLD для точного наведения.
Высокая скорость и точность считывания
Сканер Matrix 120 обрабатывает до 1200 сканов в секунду благодаря мощному процессору и оптимизированному алгоритму декодирования. Это позволяет надёжно считывать даже повреждённые, низкоконтрастные или плотно расположенные штрих-коды на конвейере.
1.2 Мп матрица и широкоугольная оптика
- Разрешение 1.2 Мп (1280×960 пикселей) — захватывает чёткое изображение кода.
- Широкоугольный объектив (WA) — увеличенное поле зрения без потери детализации.
- Дальность считывания до 310 мм — гибкость размещения относительно объекта.
Интеллектуальная подсветка и целеуказатель
Встроенная белая светодиодная подсветка равномерно освещает область сканирования, устраняя блики и тени. Лазерный указатель VLD (Visible Laser Diode) помогает оператору точно направить сканер на код.
Надёжность и защита для промышленности
Корпус сканера выполнен из ударопрочного пластика и полностью герметизирован. Устройство готово к работе в самых жёстких условиях.
Класс защиты IP65
- Пыленепроницаемость — полная защита от проникновения пыли и мелких частиц.
- Влагозащита — устойчивость к водяным струям низкого давления, конденсату и брызгам.
- Рабочая температура от 0°C до +50°C — стабильная работа в цехах, на складах и в неотапливаемых помещениях.
Фиксированный монтаж
Компактные размеры и стандартные крепёжные отверстия позволяют легко интегрировать сканер в конвейерные линии, сортировочные узлы, упаковочное оборудование и киоски самообслуживания.
Интерфейсы подключения и интеграция
Сканер поддерживает два основных интерфейса, что обеспечивает совместимость с большинством промышленных контроллеров и PC.
Доступные интерфейсы
- SER (RS-232) — последовательный порт для подключения к ПЛК, ЧПУ или терминалам сбора данных.
- USB — для прямого подключения к компьютеру или ноутбуку (USB-HID или USB-COM).
Программное обеспечение
Для настройки параметров сканирования и фильтрации кодов используется утилита Datalogic Aladdin (бесплатно). Поддерживается конфигурирование через последовательный интерфейс или USB.
Совместимые аксессуары и комплектация
Для полноценной работы Datalogic Matrix 120 рекомендуется использовать оригинальные кабели и крепления. Ниже приведены основные позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Кабель RS-232 (SER) | Datalogic CB36xxx series (DB9 – разъём 12-pin) | Длина 2/5/10 м, с ферритовым фильтром |
| Кабель USB | Datalogic CB35xxx series (USB-A – разъём 12-pin) | Для подключения к PC, длина до 5 м |
| Блок питания | Datalogic 95ACC1420 (24 В DC, 1.5 А) | Требуется для питания через порт RS-232 |
| Крепёжный кронштейн | Datalogic 93ACC1518 (угловой), 93ACC1519 (прямой) | Для фиксации сканера на конвейере или стойке |
| Защитное стекло / окно | Datalogic 93ACC1520 (плоское), 93ACC1521 (изогнутое) | Для дополнительной защиты оптики в агрессивной среде |
Аналоги Datalogic Matrix 120 937800010
Если модель отсутствует на складе или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Datalogic | Matrix 120 937800011 (стандартный угол) | Аналогичный сканер, но с объективом стандартного поля зрения (не WA). Для задач без потребности в широком угле. |
| Datalogic | Matrix 210 937800020 | Более высокая скорость (1500 сканов/с), разрешение 2 Мп, IP67, поддержка 2D. Выше цена. |
| Honeywell | HF680 | Фиксированный сканер 1D/2D, 1.2 Мп, IP54, скорость 1000 сканов/с. Близкий аналог, бюджетнее. |
| Zebra | FS40 | Промышленный сканер 1D/2D, 1.2 Мп, IP65, скорость 1200 сканов/с. Поддержка USB и RS-232. |
| SICK | CLV611 | Лазерный сканер 1D, IP65, дальность до 600 мм. Не имеет матричной камеры, но надёжен для линейных кодов. |
| Keyence | SR-600 | Фиксированный 1D/2D, 1.2 Мп, IP65, до 1000 сканов/с. Цена выше средней. |
Рекомендация: Для задач чтения только линейных кодов в агрессивной среде оптимален Datalogic Matrix 120. Если требуется чтение 2D-кодов — обратите внимание на Matrix 210 или HF680.
Кому подойдёт Datalogic Matrix 120 937800010
Рекомендуется, если вам нужно:
- Читать линейные (1D) штрих-коды на конвейере или упаковочной линии.
- Работать в пыльном, влажном цехе или на складе (IP65).
- Получить широкое поле зрения для сканирования крупных объектов.
- Интегрировать сканер в автоматизированную систему через RS-232 или USB.
- Точное наведение на код с помощью лазерного указателя.
Вероятно, не подойдёт, если:
- Требуется чтение двухмерных кодов (QR, Data Matrix) — смотрите Matrix 120 2D или Matrix 210.
- Необходима работа при температурах ниже 0°C — нужен скатор с подогревом.
- Необходима дальность более 50 см — рассмотрите модели с телеобъективом.
- Требуется цветная камера или распознавание текста (OCR) — это специализированные устройства.
Конструкция и условия эксплуатации
Компактный корпус с креплениями
Размеры 52×38×24 мм, вес 150 г. Корпус из ABS-пластика с резиновыми уплотнителями. В комплекте идут два кронштейна для монтажа на плоскость или профиль.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +50°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Сканер устойчив к вибрациям и ударам по стандарту IEC 60068-2-6. Подходит для круглосуточной работы в производственных условиях.
Технические характеристики
| Модель | Datalogic Matrix 120 |
| Артикул | 937800010 |
| Код продукта | 311-100 |
| Разрешение | 1.2 Мп (1280×960) |
| Тип сканера | Промышленный фиксированный |
| Технология сканирования | 1D (линейные коды) |
| Поле зрения | Широкоугольное (WA) |
| Скорость сканирования | 1200 сканов/сек |
| Дальность считывания | до 310 мм |
| Источник света | Светодиоды VLD (лазерный целеуказатель) |
| Подсветка | Белая светодиодная |
| Интерфейсы | SER (RS-232), USB |
| Класс защиты | IP65 |
| Конструкция | Фиксированного монтажа |
| Рабочая температура | от 0°C до +50°C |
| Температура хранения | от -20°C до +70°C |
| Влажность (эксплуатация) | 10–90% без конденсата |
| Влажность (хранение) | 5–95% |
| Размеры (Ш×Г×В) | 52×38×24 мм |
| Вес нетто | 150 г |
| Материал корпуса | ABS пластик |
| Напряжение питания | 24 В DC (через RS-232 или USB) |
| Потребляемая мощность | 2.5 Вт (макс.) |
| Программное обеспечение | Datalogic Aladdin |
| Производитель | Datalogic |
Часто задаваемые вопросы
Какие типы штрих-кодов читает Matrix 120?
Сканер предназначен только для линейных (1D) кодов: EAN-13, Code 39, Code 128, ITF-14, GS1 Databar и др. Двухмерные коды (QR, DataMatrix) не поддерживаются.
Можно ли подключить сканер напрямую к компьютеру?
Да, через порт USB. При подключении он определяется как клавиатура (USB-HID) или виртуальный COM-порт (USB-COM). Драйверы не требуются.
Как настроить параметры сканирования?
Используйте программу Datalogic Aladdin (скачать с официального сайта). Подключение через USB или RS-232. Настраиваются: скорость порта, фильтр кодов, зона сканирования, яркость подсветки.
Какой максимальный размер штрих-кода для считывания?
При расстоянии 310 мм сканер уверенно читает коды шириной до 150 мм. Для более крупных кодов может потребоваться удаление от объекта.
Подходит ли сканер для чтения кодов на блистерной упаковке?
Да, белая подсветка и короткое время экспозиции (3 мкс) позволяют считывать коды с глянцевых и изогнутых поверхностей без бликов.
Требуется ли внешнее питание для работы?
Через USB питание подаётся от порта (5 В). При использовании RS-232 требуется внешний блок питания 24 В DC.
Можно ли использовать сканер на улице под дождём?
IP65 защищает от водяных струй, но не от длительного воздействия дождя. Рекомендуется устанавливать сканер под козырьком или в защитном кожухе.
Как часто нужно чистить оптику?
В условиях сильного загрязнения (пыль, масло) — не реже одного раза в смену. Используйте мягкую безворсовую салфетку и спиртовой очиститель.
Какой срок службы сканера?
При нормальных условиях эксплуатации — не менее 5 лет. Светодиоды подсветки рассчитаны на 50 000 часов непрерывной работы.
Входит ли в комплект поставки блок питания?
Нет, блок питания заказывается отдельно. В стандартной комплектации: сканер, кабель USB, кронштейны и краткое руководство.
