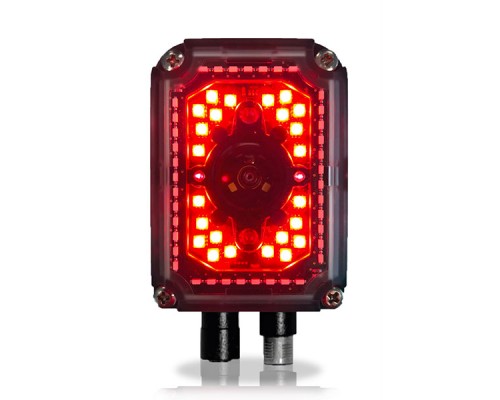

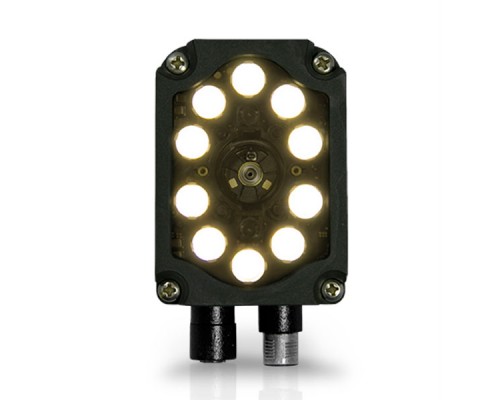

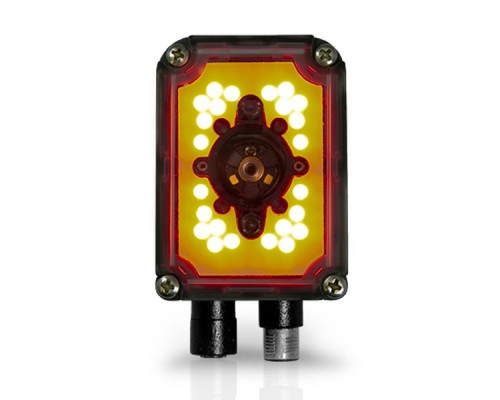

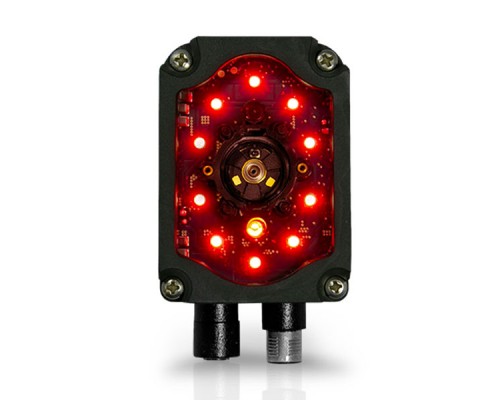

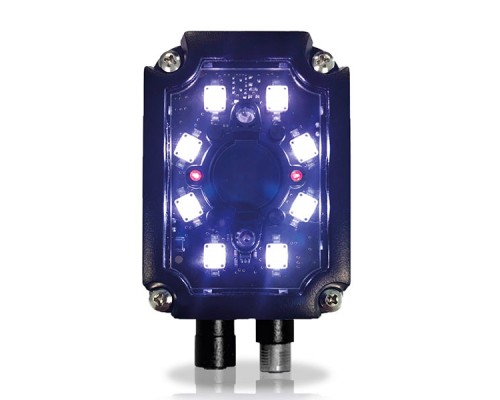

Промышленный сканер штрих-кода Datalogic Matrix 300N (арт. 937600171) — высокопроизводительный стационарный сканер на базе 2MP CMOS-сенсора с LED-подсветкой. Модель 712-015 серии LQL-9 обеспечивает чтение 1D/2D кодов со скоростью 15 кадров/с и глубиной цвета 24 бита. Проводной интерфейс подключения (RS-232/USB) и поддержка ОС Windows/Linux делают его универсальным решением для автоматизации складов, производственных линий и логистики. Компактный корпус (150×100×50 мм, 450 г) с креплением PLZ легко интегрируется в любую систему машинного зрения.
Высокое качество считывания и скорость обработки
Сканер оснащён CMOS-матрицей 2MP (1600×1200 пикселей) и мощным LED-освещением, что гарантирует уверенное распознавание даже повреждённых или низкоконтрастных кодов. Благодаря скорости 15 кадров/с устройство подходит для движущихся конвейеров и динамических процессов.
2MP сенсор и глубина цвета 24 бит
- Разрешение 2MP — захват мелких элементов кода (вплоть до 0,1 мм).
- 24-битный цвет — обеспечивает чёткое различие оттенков даже при сложном фоне.
- LED-освещение — равномерная засветка без мерцания, ресурс до 50 000 часов.
Проводной интерфейс и быстрая передача
Подключение осуществляется через RS-232 или USB 2.0 (в зависимости от конфигурации). Скорость передачи данных до 921 600 бит/с на RS-232 и до 480 Мбит/с по USB. Поддерживаются форматы JPEG, PNG, PDF — изображения можно сохранять для архивации.
Гибкое управление и интеграция
Сканер совместим с ОС Windows (7/10/11) и Linux (Ubuntu, Debian). Для настройки используется фирменное ПО Datalogic ALaddin™ — удобный графический интерфейс для конфигурирования параметров чтения, фильтрации кодов и сетевых настроек.
Инструменты управления
- ALaddin™ — простая настройка через графический интерфейс (Windows/Linux).
- Автоматическое обучение — сканер сам подбирает оптимальную экспозицию и фокус.
- Сохранение профилей — быстрая смена режимов для разных типов продукции.
- Журналирование — сбор статистики считывания и ошибок.
Дополнительные возможности и протоколы
Режимы декодирования
Поддерживаются все популярные 1D (EAN, UPC, Code 39, Code 128, Codabar) и 2D коды (QR, Data Matrix, PDF417, Aztec). Сканер автоматически определяет тип символики без предварительной настройки.
Множественные выходные интерфейсы
Помимо RS-232/USB доступны дискретные входы/выходы (GPIO) для подключения к промышленным контроллерам и световой сигнализации.
Фильтрация и верификация
Возможно задать маски для отбора только определённых кодов, а также верификацию качества печати согласно ISO 15415/15416.
Совместимое оборудование и аксессуары
Для полноценной работы Datalogic Matrix 300N 712-015 рекомендуется использовать оригинальные кабели и крепления. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Кабель для подключения к ПК | USB 2.0 A – Mini USB (2 м), RS-232 DB9 – Mini DIN | В комплекте обычно идёт USB-кабель |
| Блок питания | 24 В DC / 1A (при использовании GPIO) | При подключении только USB питание от порта (5 В) |
| Крепление PLZ | Уголок 100×50 мм из алюминиевого сплава | Входит в комплект поставки |
| Внешний контроллер / ПЛК | Siemens S7-1200, Allen-Bradley MicroLogix | Через дискретные выходы или RS-232 |
| Светофор / сигнализатор | 24 В LED-колонна (красный/зелёный/жёлтый) | Подключается через GPIO сканера |
Аналоги Datalogic Matrix 300N 712-015
Если данная модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Datalogic | Matrix 210 212-015 | Аналогичный 2MP сенсор, но ниже скорость (10 кадров/с) и меньше угол обзора |
| Datalogic | Matrix 450 452-015 | 5MP сенсор, 30 кадров/с, более высокая цена, для сверхточного чтения |
| Honeywell | HF550 | 5MP, 60 кадров/с, поддержка Ethernet/IP, но без LED-подсветки |
| Zebra | FS40 | 3MP, 45 кадров/с, лазерный ассистент, встроенная верификация |
| Keyence | SR-1000 | 1.2MP, 20 кадров/с, компактный, но только 1D-коды без опции 2D |
Рекомендация: Если нужна максимальная скорость и детализация — смотрите в сторону Datalogic Matrix 450 или Zebra FS40. Для простых задач 1D достаточно Datalogic Matrix 210.
Кому подойдёт Datalogic Matrix 300N 712-015
Рекомендуется, если вам нужно:
- Читать 1D/2D коды на конвейере со скоростью до 15 изделий/с.
- Легкая интеграция в существующую систему машинного зрения (GPIO, RS-232).
- Работа в условиях цеха или склада с температурой до +40°C.
- Сохранение изображений кодов в JPEG/PNG для последующего анализа.
- Настройка через удобное ПО ALaddin™ на Windows или Linux.
Вероятно, не подойдёт, если:
- Требуется чтение на расстоянии более 1 метра (макс. 800 мм для этого сканера).
- Необходима работа при отрицательных температурах (ниже 0°C).
- Нужно беспроводное подключение — модель только проводная.
- Требуется сканирование с частотой более 20 кадров/с (например, для очень быстрых линий).
- Бюджет ограничен — есть более дешёвые аналоги с ручным сканированием.
Конструкция и условия эксплуатации
Металлический корпус с креплением PLZ
Габариты 150×100×50 мм, вес 450 г. Корпус выполнен из алюминиевого сплава R-WD (белый корпус для чистых помещений). Крепление PLZ позволяет фиксировать сканер на стойке или конвейере под любым углом. Разъёмы USB и GPIO защищены от попадания пыли.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Сканер устойчив к вибрациям (до 5G) и может устанавливаться на подвижных платформах.
Технические характеристики
| Модель | Datalogic Matrix 300N 712-015 |
| Артикул | 937600171 |
| Тип сканера | MATRIX 300N |
| Серия | LQL-9 |
| Разрешение сенсора | 2MP (1600×1200) |
| Тип сенсора | CMOS |
| Глубина цвета | 24 бит |
| Скорость сканирования | 15 кадров/с |
| Поддерживаемые коды | 1D (EAN, UPC, Code 39, 128, Codabar) и 2D (QR, Data Matrix, PDF417, Aztec) |
| Поддержка форматов изображений | JPEG, PNG, PDF |
| Освещение | LED |
| Интерфейс подключения | RS-232 / USB 2.0 |
| Дискретные входы/выходы | 2 in / 2 out (GPIO, 24 В) |
| Поддержка ОС | Windows, Linux |
| Цвет корпуса | R-WD (белый) |
| Крепление | PLZ (уголок в комплекте) |
| Потребляемая мощность | 5 Вт (от USB или внешнего блока 24 В) |
| Вес нетто | 450 г |
| Габариты (Ш×Г×В) | 150×100×50 мм |
| Рабочая температура | 0°C до +40°C |
| Температура хранения | -20°C до +70°C |
| Влажность при эксплуатации | 10–90% (без конденсата) |
| Влажность при хранении | 5–95% (без конденсата) |
| Вибрация (рабочая) | 5G (10–500 Гц) |
| Производитель | Datalogic |
Часто задаваемые вопросы
Какие типы кодов поддерживает сканер?
Все основные 1D-символики (EAN-13, UPC-A, Code 39, Code 128, Codabar, Interleaved 2 of 5) и 2D-коды (QR Code, Data Matrix, PDF417, Aztec). Также возможна настройка на редкие коды через ПО ALaddin™.
Можно ли подключить сканер напрямую к ПЛК без компьютера?
Да, через дискретные выходы (2 шт.) или последовательный интерфейс RS-232. Сканер может передавать считанный код в виде ASCII-строки в ПЛК.
Какова максимальная дистанция считывания?
Для кодов размером 20×20 мм — до 500 мм при стандартном освещении. С увеличением размера кода дистанция может достигать 800 мм. Для мелких кодов (размер ячейки 0,1 мм) рекомендуется не более 100 мм.
Нужен ли внешний блок питания?
При подключении только по USB сканер питается от порта (5 В, до 500 мА). Для использования GPIO или работы в режиме высокой скорости необходима внешняя подача 24 В постоянного тока (блок питания приобретается отдельно).
Какое ПО используется для настройки?
Datalogic ALaddin™ — бесплатная программа для Windows и Linux. Позволяет менять параметры сканирования, настраивать фильтры, обновлять прошивку и вести статистику.
Как защищён корпус от пыли и влаги?
Сканер имеет степень защиты IP54 (защита от пыли и брызг). Для работы в особо агрессивных средах рекомендуется дополнительный кожух (аксессуар).
Гарантийный срок и условия?
Официальная гарантия Datalogic — 2 года с даты производства (уточняйте у продавца). В течение гарантийного срока бесплатный ремонт или замена при заводских дефектах.
Сложно ли установить сканер на конвейер?
В комплекте идёт крепление PLZ — уголок с отверстиями под винты М6. Для монтажа достаточно просверлить два отверстия в раме или использовать струбцину. Вес сканера 450 г, поэтому крепление должно выдерживать вибрации.
Можно ли сохранять изображения кодов для архива?
Да, в настройках ПО можно включить автоматическое сохранение изображений в форматах JPEG, PNG или PDF на подключённый компьютер или сервер.
Поддерживает ли сканер верификацию качества кодов?
Базовая версия прошивки не включает верификацию, но опционально доступен модуль VAS (Verification Application Suite), который оценивает качество печати кодов по стандартам ISO/IEC.
