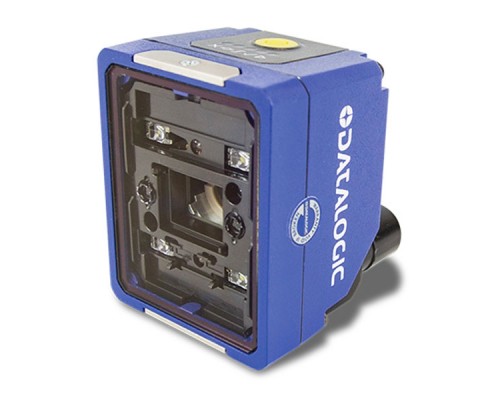

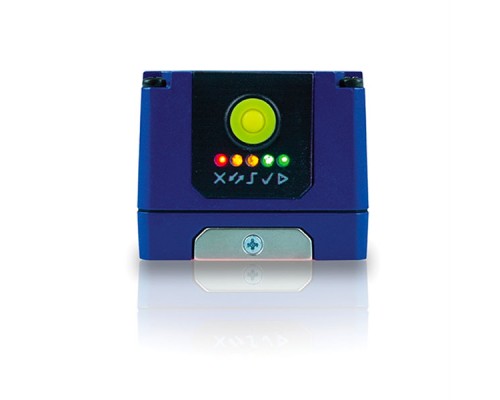

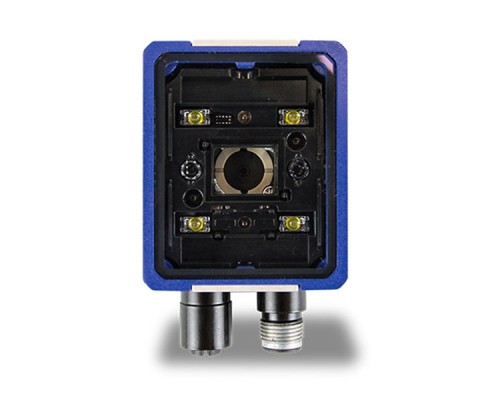

Промышленный сканер штрих-кода Datalogic Matrix 220 1.2 Мп DPM-R IP65 RS-232 USB LAN (арт. 937900040) — компактный, но мощный фиксированный сканер для автоматизации производства и логистики. Оснащён сенсором 1.2 Мп, технологией DPM-R для чтения прямой маркировки на металле, пластике и керамике, а также защитой IP65. Поддерживает линейные, составные и матричные коды (Data Matrix, QR, PDF417), работает на дистанции до 700 мм. Идеальное решение для контроля качества, отслеживания деталей и интеграции в промышленные сети.
Высокая производительность и надёжность
Сканер построен на базе промышленного сенсора 1.2 Мп и специализированного декодера DPM-R. Обеспечивает быстрое и точное считывание даже на глянцевых, запылённых или повреждённых поверхностях.
Скорость и дальность сканирования
- 200 сканирований/с — высокая скорость для конвейерных линий.
- Дальность считывания 120–700 мм — гибкость размещения на разных расстояниях.
- 25 кадров/с — плавное видеонаведение и слежение за объектами.
Технология DPM-R (Direct Part Mark — Read)
Специализированный алгоритм для чтения прямой маркировки (DPM): лазерная гравировка, точечное клеймение, химическое травление. Уверенно распознаёт коды на неровных, блестящих и контрастных поверхностях.
Декодируемые коды и интерфейсы подключения
Сканер поддерживает практически все распространённые символики, включая современные матричные коды.
Поддерживаемые штрих-коды
- Линейные: Code 128, Code 39, EAN-13, UPC-A, Codabar, Interleaved 2 of 5.
- Составные: GS1 DataBar (RSS), Composite.
- Матричные (2D): Data Matrix, QR Code, Micro QR, Aztec Code, MaxiCode, PDF417, Micro PDF417.
Промышленные интерфейсы
- RS-232 — для интеграции с контроллерами и старым оборудованием.
- USB — прямое подключение к ПК, простое конфигурирование.
- LAN (EtherNet/IP) — полноправный узел промышленной сети, обмен данными с PLC и SCADA.
- Питание 12–30 В DC — совместимость с источниками питания на производствах.
Дополнительные возможности и протоколы

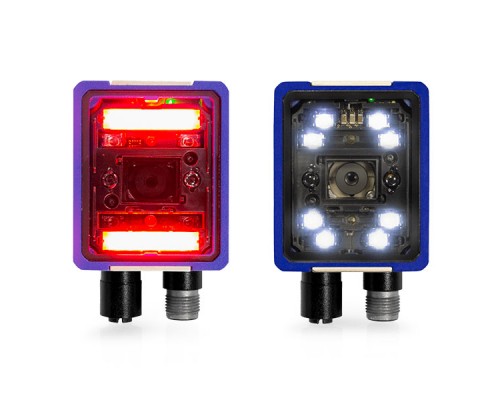

Подсветка красными светодиодами (624-685 нм)
Яркая красная подсветка улучшает контрастность кода, особенно на тёмных или отражающих поверхностях. Встроенная оптика с фокусным расстоянием 7 мм.
Протокол связи EtherNet/IP
Нативный протокол для промышленной автоматизации. Легко интегрируется с ControlLogix, CompactLogix, Siemens S7 и другими PLC.
Компактный металлический корпус IP65
Полная защита от пыли и водяных струй. Рабочая температура от 0 до +50 °C. Подходит для самых жёстких условий: цеха, склады, мойки, пищевые производства.
Совместимое оборудование и аксессуары
Для полноценной работы рекомендуется использовать сертифицированные аксессуары Datalogic и стандартные промышленные компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Кабели RS-232 | Экранированные DB9 — DB9 / DB9 — клеммник, длина до 15 м | Для подключения к COM-порту ПК или контроллера |
| Кабель USB | USB 2.0 Type A — Mini USB, длина до 5 м | Быстрое подключение для настройки и считывания |
| Промышленный кабель LAN (Ethernet) | CAT5e / CAT6 SF/UTP, разъёмы M12 X-кодированный или RJ45 | Длина до 100 м, защита от помех |
| Блок питания | 24 В DC, 1 А, защита от КЗ и перенапряжения | Напряжение 12–30 В DC |
| Кронштейн для крепления | Datalogic монтажный комплект (MATRIX220-MNT1) или стандартные L-кронштейны | Для установки на стену, конвейер, робота |
| Оптические аксессуары | Защитное стекло, поляризационный фильтр (опционально) | Для агрессивных сред или особых поверхностей |
Аналоги Datalogic Matrix 220 1.2 Мп DPM-R
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Datalogic | Matrix 220 1.2 Мп Standard (без DPM-R) | Более низкая цена, не читает сложную DPM-маркировку. |
| Honeywell | HF680 | 2 Мп, IP65, DPM, Ethernet/IP, аналогичная дальность. |
| Keyence | SR-1000 Series | 2 Мп, IP67, широкий угол обзора, возможность цветной камеры. |
| Cognex | DataMan 262 | 1.2 Мп, IP65, DPM, Power over Ethernet, более высокая цена. |
| Zebra | FS40 | Фиксированный сканер на 1D/2D, компактный, IP65, USB/LAN. |
Рекомендация: Если вам требуется надёжное чтение DPM-кодов (маркировка деталей, инструментов, плат) — Matrix 220 DPM-R оптимален по соотношению цена/возможности.
Кому подойдёт Datalogic Matrix 220 DPM-R
Рекомендуется, если вам нужно:
- Читать прямую маркировку (DPM) на металле, пластике, керамике.
- Интегрировать сканер в промышленную сеть (EtherNet/IP, Modbus).
- Автоматизировать контроль качества на конвейере.
- Работать в запылённых или влажных цехах (IP65).
- Считывать коды на расстоянии до 700 мм.
Вероятно, не подойдёт, если:
- Требуется ручной сканер для склада — удобнее ручные модели.
- Бюджет ограничен, и DPM-коды не нужны — есть версия Standard без DPM-R.
- Нужна камера высокого разрешения (2 Мп+) для очень мелких кодов.
- Рабочая температура ниже 0 °C или выше +50 °C — требуется специальное исполнение.
Конструкция и условия эксплуатации
Металлический корпус, степень защиты IP65
Герметичный корпус из алюминиевого сплава защищает от проникновения пыли и водяных струй. Размеры 65×65×104.5 мм, вес 600 г.
Диапазон рабочих температур
- Эксплуатация: от 0 °C до +50 °C (без конденсата).
- Хранение: от -20 °C до +70 °C.
- Допустимая влажность: 10–90% (без конденсата) при работе, до 95% при хранении.
Устойчив к вибрации и ударам в соответствии с IEC 60068-2-6, IEC 60068-2-27.
Технические характеристики
| Модель | Datalogic Matrix 220 1.2 Мп DPM-R IP65 RS-232 USB LAN |
| Артикул | 937900040 |
| Тип сканера | Промышленный сканер штрих-кодов |
| Технология декодирования | DPM-R (Direct Part Mark — Read) |
| Разрешение сенсора | 1.2 мегапикселя |
| Фокусное расстояние объектива | 7 мм |
| Дальность считывания | 120–700 мм |
| Скорость сканирования | 200 раз/сек |
| Подсветка | Красные светодиоды (624-685 нм) |
| Декодируемые коды | Линейные, составные, матричные (PDF417, Data Matrix, QR Code, Aztec Code, MaxiCode и др.) |
| Скорость передачи данных | 25 кадров/с |
| Интерфейсы подключения | RS-232, USB, LAN (EtherNet/IP) |
| Потребляемый ток | 0.8 A при 12–30 В DC |
| Степень защиты корпуса | IP65 |
| Рабочая температура | 0 °C до +50 °C |
| Материал корпуса | Металл |
| Габаритные размеры (Ш×Г×В) | 65 × 65 × 104.5 мм |
| Вес | 600 г |
| Производитель | Datalogic |
| Страна производства | Италия / Китай (уточняется) |
Часто задаваемые вопросы
Что такое DPM-R и зачем он нужен?
DPM-R (Direct Part Mark – Read) — это усиленный алгоритм Datalogic для чтения прямой маркировки, нанесённой лазером, точками или травлением на металл, пластик, керамику. Без DPM-R такие коды читаются хуже.
Какие коды умеет читать сканер?
Линейные (Code 128, EAN-13), составные (GS1 DataBar) и матричные: Data Matrix, QR Code, Aztec Code, MaxiCode, PDF417 и многие другие.
Как подключить сканер к промышленной сети?
Через порт LAN (EtherNet/IP) по кабелю CAT5e/CAT6. Настройка через веб-интерфейс или ПО Datalogic Aladdin.
Можно ли использовать сканер на улице?
Да, корпус IP65 защищает от дождя и пыли, но рабочий диапазон температур 0..+50 °C. Для мороза требуется подогрев.
Какая максимальная дальность считывания?
До 700 мм при хорошем контрасте кода и подходящем размере. В реальных условиях — 400–600 мм.
Какое питание требуется?
Постоянный ток 12–30 В, потребление 0.8 А. Подойдёт любой промышленный блок питания на 24 В.
Как настроить сканер?
Через ПО Datalogic Aladdin (Windows) по USB, RS-232 или Ethernet. Веб-интерфейс доступен при подключении к LAN.
Работает ли с однобитными (1D) штрих-кодами?
Да, отлично читает все стандартные линейные коды: Code 39, Code 128, EAN, UPC и другие.
Есть ли встроенный лазерный прицел?
Нет, вместо этого используется яркая красная светодиодная подсветка для наведения и освещения кода.
Сложно ли интегрировать с PLC Siemens или Allen-Bradley?
Нет, поддерживается EtherNet/IP — стандартный промышленный протокол. Документация Datalogic содержит примеры настройки.
