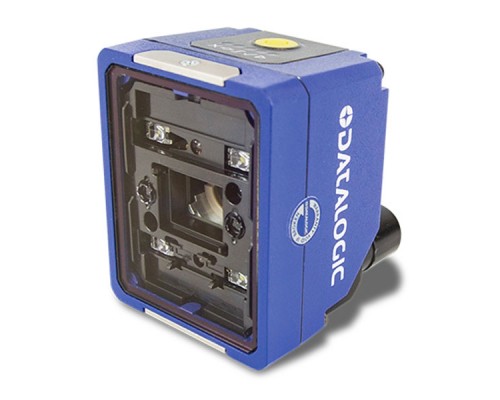

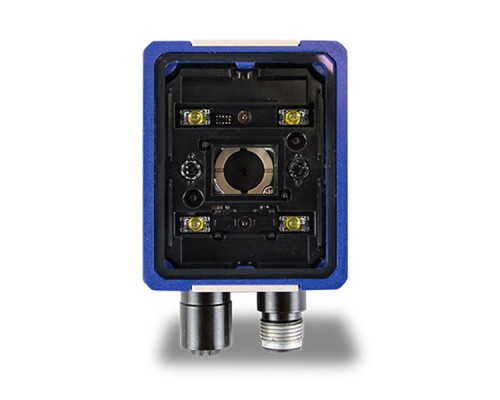

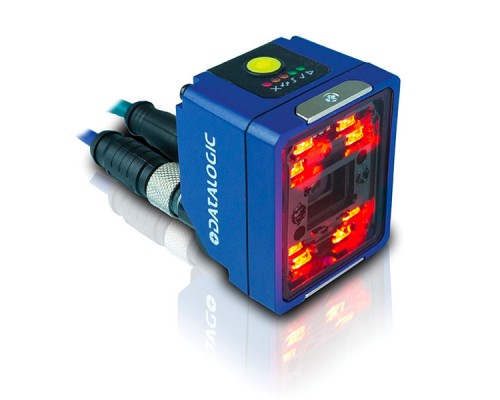

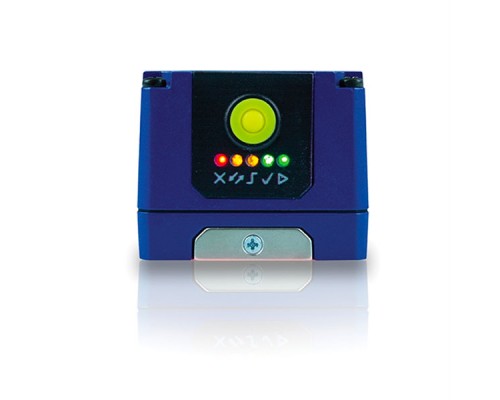

Промышленный сканер Datalogic Matrix 220 (арт. 937900017, модель 322-01A) — компактный 1,2-мегапиксельный сканер штрих-кодов с фокусным расстоянием 7 мм и дальностью считывания до 1100 мм. Оборудован стандартной красной подсветкой (STD-R) и светодиодами VLD, обеспечивая уверенное чтение линейных, составных, почтовых и 2D-кодов на высокой скорости — до 750 сканирований в секунду. Защита корпуса IP65 и широкий диапазон питающего напряжения 10–30 В DC делают его идеальным выбором для автоматизации складов, логистики и производственных линий.
Высокая скорость и надёжность считывания
Сканер Datalogic Matrix 220 построен на базе современного сенсора 1,2 Мп и оптики с фокусным расстоянием 7 мм. Это обеспечивает отличное разрешение даже для мелких и повреждённых кодов. Заявленная скорость до 750 сканирований/с позволяет обрабатывать поток продукции без задержек.

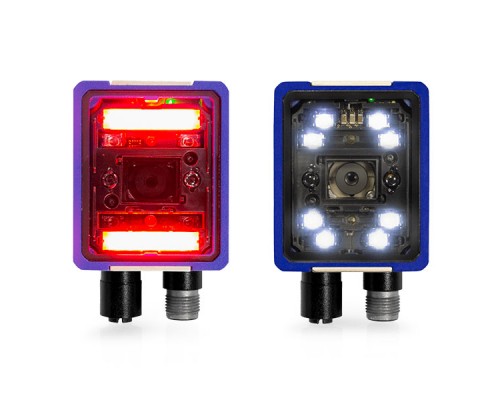

Стандартная красная подсветка STD-R
- Дальность считывания до 1100 мм — уверенное чтение на расстоянии от 50 мм до 1100 мм в зависимости от плотности кода.
- Источник света VLD — видимый красный светодиод, безопасный для глаз и эффективный при любом освещении.
- Поддержка всех популярных символик — линейные (Code 128, EAN-13, UPC), составные (GS1 DataBar), почтовые (Royal Mail, PostNet) и 2D-коды (Data Matrix, QR, Aztec).
Интерфейсы подключения
Устройство оснащено интерфейсами USB и RS‑232, что позволяет интегрировать его в любые автоматизированные системы — от простых ПК до промышленных контроллеров.
Надёжность и защита для жёстких условий
Промышленный сканер специально спроектирован для эксплуатации в запылённых и влажных помещениях, а также на транспортировочных линиях.
Степень защиты IP65
- Пыленепроницаемость — полная защита от проникновения пыли.
- Защита от воды — корпус выдерживает водяные струи низкого давления (дождь, мойка).
- Стеклянное окно — устойчиво к царапинам и ударам.
Широкий диапазон питания и температур
- Напряжение 10–30 В DC — подходит для промышленных блоков питания “24В”.
- Потребление всего 4,5 Вт — низкое тепловыделение.
- Рабочая температура 0°C…+45°C — установка в неотапливаемых складах и цехах.
Дополнительные возможности и протоколы
Автообнаружение и настройка
Matrix 220 поддерживает автоматическое распознавание типа кода, настройку параметров через ПО Datalogic Aladdin или последовательные команды.
Удобное крепление
В комплекте идёт кронштейн для монтажа на стену, конвейер или штатив — простая фиксация под нужным углом.
Работа с почтовыми и 2D-кодами
Поддерживаются все востребованные форматы: Data Matrix, QR Code, Micro QR, Aztec, а также почтовые символики (например, Planet Code).
Совместимое оборудование и аксессуары
Для организации рабочего места с Datalogic Matrix 220 рекомендуются следующие компоненты и расходные материалы.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Блок питания | Datalogic PWR-24/1.0, Mean Well GST36B24, любой стабилизированный 24 В DC / 1 А | Обеспечивает питание 10–30 В DC, ток до 0,5 А |
| Кабель интерфейса | USB-A → USB-Mini (стандартный), RS‑232 DB9 (Datalogic CAB-456) | Длина 2–5 м, для подключения к ПК или контроллеру |
| Кронштейн для монтажа | Входит в комплект (угол наклона регулируется) | Для установки на стену, конвейер, стол |
| Защитное стекло / окно | Datalogic 95A051220 (опционально) | Замена при загрязнении или повреждении |
| Соединительные кабели питания | 2-жильный 0,5–1,5 мм², разъём M12 4-pin (опционально) | Длина подбирается под топологию |
Аналоги Datalogic Matrix 220 (322-01A)
Если данная модель недоступна или требуется альтернатива с похожими характеристиками, рассмотрите следующие варианты.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Datalogic | Matrix 220 321-01A (0,8 Мп) | Более низкое разрешение, меньшая дальность, но та же механика и IP65. |
| Datalogic | Matrix 300N | 1,3 Мп, до 800 сканирований/с, IP65, PoE. Чуть выше цена. |
| Honeywell | Xenon Extreme 1980i | Промышленный, 1,2 Мп, дальность до 750 мм, IP65, USB+RS232. Хороший бюджетный аналог. |
| Zebra | DS8108-HC | Медицинская версия, 1,2 Мп, дальность до 600 мм, IP65. Уступает по дальности. |
| Omron | Microscan MS-4 | 1,2 Мп, до 1000 сканирований/с, IP65, Ethernet. Более дорогой и продвинутый. |
Рекомендация: Для типовых задач логистики и производства Matrix 220 является наиболее сбалансированным по цене, скорости и дальности. Если требуется PoE или более высокая скорость — обратите внимание на Matrix 300N.
Кому подойдёт Datalogic Matrix 220 322-01A
Рекомендуется, если вам нужно:
- Считывать коды на конвейере или в ручном режиме на расстоянии до 1,1 м.
- Работать в пыльных, влажных помещениях (IP65).
- Децентрализованное питание 24В (склад, цех).
- Поддержка 2D-кодов, Data Matrix, QR.
- Простое крепление на кронштейне без сложных настроек.
Вероятно, не подойдёт, если:
- Требуется считывание за 2 метра — тогда смотрите Matrix 220 с 12-мм оптикой.
- Нужен беспроводной интерфейс (Bluetooth) — эта модель только проводная.
- Нужна защита IP67 (полное погружение) — тогда промышленные серии Honeywell или Zebra.
- Бюджет ограничен — можно рассмотреть Datalogic Gryphon I GD4410 (но он без IP65).
Конструкция и условия эксплуатации
Прочный корпус со степенью защиты IP65
Корпус выполнен из ударопрочного пластика, передняя панель защищена стеклом. Сканер монтируется на кронштейн (входит в комплект), угол наклона регулируется. Размеры компактные: 60?100?45 мм, вес около 200 г.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -20°C до +70°C
- Относительная влажность: 5–95% (без конденсата)
Сканер может устанавливаться рядом с конвейерами, в сортировочных центрах, упаковочных линиях.
Технические характеристики
| Модель | Datalogic Matrix 220 |
| Артикул | 937900017 |
| Артикул производителя | 322-01A |
| Разрешение сенсора | 1,2 Мп (1280×960) |
| Тип сканера | промышленный штрих-код сканер |
| Фокусное расстояние | 7 мм |
| Тип подсветки | стандартная красная (STD-R) |
| Дальность считывания | до 1100 мм (зависит от плотности кода) |
| Скорость считывания | до 750 сканирований/с |
| Интерфейсы подключения | USB, RS-232 |
| Защита корпуса | IP65 (передняя панель) |
| Рабочая температура | от 0°C до +45°C |
| Температура хранения | от -20°C до +70°C |
| Поддерживаемые символы | линейные, составные, почтовые, 2D-коды (Data Matrix, QR, Aztec и др.) |
| Источник света | светодиоды VLD (видимый красный) |
| Напряжение питания | 10–30 В постоянного тока |
| Потребляемая мощность | 4,5 Вт |
| Степень защиты | IP65 (передняя панель) |
| Крепление | кронштейн для монтажа (в комплекте) |
| Габариты (Ш?Г?В) | 60?100?45 мм |
| Вес | ≈200 г |
| Производитель | Datalogic |
Часто задаваемые вопросы
Какие коды может считывать Matrix 220?
Все основные линейные (EAN/UPC, Code 128, Code 39), составные GS1 DataBar, почтовые (Royal Mail, PostNet) и 2D-коды (Data Matrix, QR, Aztec, Micro QR).
Какова максимальная дальность считывания?
До 1100 мм для крупных кодов с высоким контрастом. Для мелких кодов (0,125 мм) дальность снижается до 100–200 мм.
Сложно ли настроить сканер?
Базовое считывание работает сразу после подключения. Для тонкой настройки используйте бесплатное ПО Datalogic Aladdin (Windows).
Подходит ли для уличных условий?
Только при установке под навесом — рабочий диапазон температур 0..+45°C, но IP65 защищает от пыли и дождя. Для сильных морозов нужен специальный подогрев.
Можно ли использовать с 24-вольтовой системой?
Да, сканер принимает 10–30 В DC. Потребляет 4,5 Вт, поэтому подходит любой стандартный блок питания 24 В / 0,5 А.
Какие интерфейсы есть у модели 322-01A?
USB (Mini-B) и RS-232 (через контактный разъём). Оба активны одновременно, можно выбрать нужный через настройки.
Входит ли кронштейн в комплект?
Да, кронштейн для монтажа (с регулировкой угла) поставляется в коробке. Дополнительно можно заказать стойку или штатив.
Какова скорость сканирования?
До 750 сканирований в секунду — этого достаточно для конвейеров, движущихся со скоростью до 1,5 м/с.
Поддерживает ли считывание повреждённых кодов?
Да, фирменная технология Datalogic 1Pix позволяет успешно декодировать царапнутые, смазанные или частично закрытые метки.
Есть ли защита от статического электричества и перепадов напряжения?
Да, входные цепи защищены от перенапряжения и ЭСР (заземление через корпус). Рекомендуется использовать стабилизированный блок питания.
