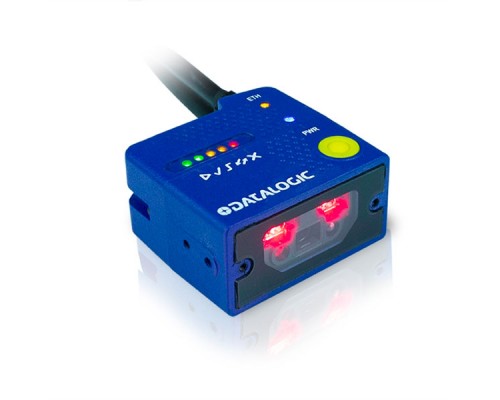

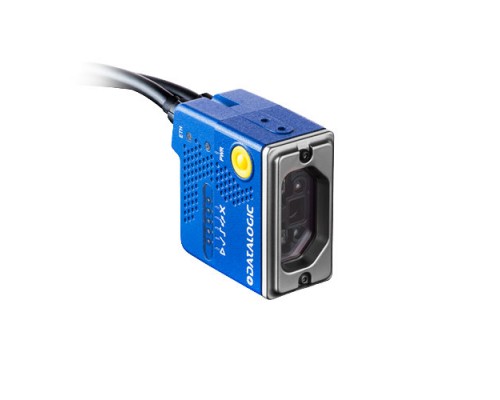

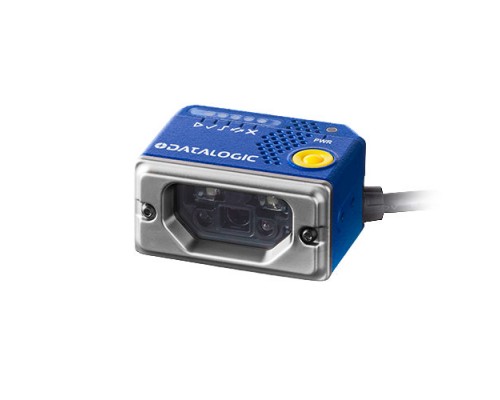

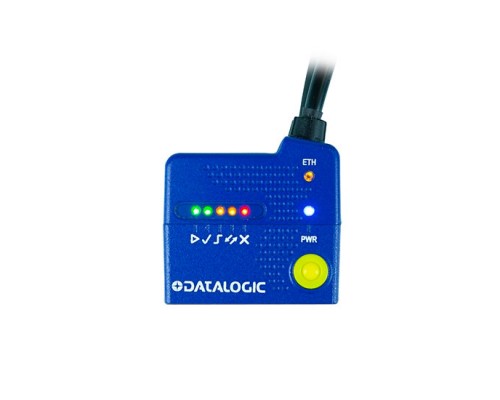

Промышленный сканер Datalogic Matrix 120 1.2 Мп ESD USB (937800004) — компактный и надёжный сканер штрих-кодов для автоматизации производства, складов и логистики. Матричная CMOS-камера с разрешением 1,2 мегапикселя обеспечивает быстрое и точное считывание 1D и 2D кодов на расстоянии 100–300 мм. Модель оснащена защитой от электростатических разрядов (ESD) и интерфейсами SER+USB, что делает её идеальным решением для электронной промышленности и сборочных линий. Корпус из ударопрочного пластика со степенью защиты IP42 гарантирует стабильную работу в условиях запыления и вибраций.
Высокая скорость и точность считывания
Благодаря сенсору CMOS 1.2 Мп сканер обрабатывает до 120 изображений в секунду, что позволяет мгновенно распознавать даже повреждённые или низкоконтрастные коды.
Освещение и декодирование
- Красный светодиод — равномерная засветка рабочей зоны, безопасность для глаз.
- Поддержка 1D и 2D кодов — EAN, UPC, Code 128, Data Matrix, QR, Aztec и другие.
- Скорость чтения — до 120 сканирований в секунду при любом угле наклона.
Интерфейсы связи
Комбинированный порт SER+USB обеспечивает гибкость подключения: RS232 для промышленных контроллеров и USB HID для клавиатурного эмулятора (plug & play без драйверов).
ESD-защита и совместимость
Сканер сертифицирован для работы в зонах с повышенным риском электростатических разрядов (ESD). Специальное заземление корпуса и защита цепей предотвращают сбои при контакте с наэлектризованными поверхностями.
Устойчивость к внешним воздействиям
- IP42 — защита от твёрдых частиц (≥1 мм) и капель воды.
- Ударопрочный корпус — выдерживает падения с высоты до 1,5 м.
- Рабочая температура — от 0°C до +50°C, что подходит для неотапливаемых складов.
Программное обеспечение
Поставляется с утилитой DL Code для настройки параметров считывания, фильтрации кодов и обновления прошивки. Совместимость с Windows, Linux и Android позволяет интеграцию в любые системы.
Преимущества компоновки
Компактность
Габариты 160×85×45 мм и вес 150 г позволяют устанавливать сканер в ограниченном пространстве конвейерных линий или на роботизированных руках.
Питание через USB
Для работы достаточно подключения к USB-порту — не требуется отдельный блок питания. Потребление менее 2 Вт.
Бесперебойная работа в режиме 24/7
Отсутствие движущихся частей и пассивное охлаждение гарантируют долгий срок службы без технического обслуживания.
Совместимые аксессуары
Для интеграции Datalogic Matrix 120 в производственные линии рекомендуется следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Кабель интерфейсный USB | Кабель USB 2.0 Type A — mini USB, длина 2–5 м (экранированный) | Для подключения к ПК или контроллеру |
| Кабель RS232 (SER) | DB9 — mini USB (с переходником на RS232) | Для последовательного интерфейса |
| Блок питания (для RS232) | 12 В DC, 1 А (при питании через RS232) | Не требуется при использовании USB |
| Кронштейн крепления | Универсальный металлический кронштейн с углом наклона ±45° | Для фиксации на конвейере |
| Защитный кожух | Прозрачный поликарбонатный кожух IP54 | Опционально для агрессивной среды |
Аналоги Datalogic Matrix 120 1.2 Мп ESD USB
Если модель 937800004 недоступна, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Datalogic | Matrix 120 0.4 Мп ESD USB (937800003) | Разрешение 0.4 Мп, ниже цена, но менее детализированные 2D-коды. |
| Datalogic | Matrix 220 2 Мп ESD USB | Разрешение 2 Мп, больший диапазон расстояний (50–500 мм), выше стоимость. |
| Honeywell | Xenon XP 1950g ESD | Аналогичное разрешение 1.2 Мп, но только USB, без RS232, IP42. |
| Zebra | DS3608-ER ESD | Разрешение 1.2 Мп, поддержка 1D/2D, дальность до 500 мм, цена выше. |
| Cognex | DataMan 70 ESD | Разрешение 1.2 Мп, защита IP65, Ethernet-интерфейс, премиум-сегмент. |
Рекомендация: Для задач считывания мелких DataMatrix кодов на электронных платах оптимален Matrix 120 1.2 Мп ESD. Если нужна защита выше IP42 — обратите внимание на Cognex DataMan 70 ESD.
Кому подойдёт Datalogic Matrix 120 1.2 Мп ESD USB
Рекомендуется, если вам нужно:
- Считывать 1D и 2D коды на сборочных линиях с ESD-контролем.
- Интегрировать сканер в промышленный контроллер через RS232.
- Надёжное устройство для работы 24/7 при температурах до +50°C.
- Простая настройка через клавиатурный эмулятор HID.
- Компактный корпус для монтажа в ограниченном пространстве.
Вероятно, не подойдёт, если:
- Требуется считывание на расстоянии >300 мм (нужна модель с большей оптикой).
- Необходима защита от пыли и влаги выше IP42 (нужен сканер IP65 или выше).
- Нужен WiFi-сканер для ручного использования (Matrix 120 — стационарный).
- Работа с сильно повреждёнными кодами — потребуется процессор с более мощным декодером.
Конструкция и условия эксплуатации
Ударопрочный пластик, компактный размер
Размеры 160×85×45 мм, вес 150 г. Корпус изготовлен из ABS-пластика, устойчивого к ударам и вибрации. Крепление с помощью кронштейна или винтов М4.
Рабочая среда
- Температура: 0°C до +50°C (эксплуатация), -20°C до +70°C (хранение)
- Влажность: 10–90% без конденсата
- Защита от электростатических разрядов: до ±8 кВ (контакт), до ±15 кВ (воздух)
Сканер устойчив к типичным условиям промышленных цехов, складов и лабораторий.
Технические характеристики
| Модель | Datalogic Matrix 120 310-001 ESD |
| Артикул | 937800004 |
| Тип сканера | Промышленный стационарный |
| Тип сенсора | CMOS, 1.2 Мп (1280×960) |
| Скорость сканирования | до 120 кадров/сек |
| Поддержка штрих-кодов | 1D (Code 39, EAN, UPC, Code 128 и др.) и 2D (Data Matrix, QR, Aztec, PDF417 и др.) |
| Рабочее расстояние | 100–300 мм (зависит от плотности кода) |
| Освещение | Красный светодиод 630 нм |
| Интерфейс подключения | SER+USB (RS232 + USB HID) |
| Клавиатурный эмулятор | USB HID (без драйверов) |
| Защита от электростатического разряда | ESD ±8 кВ контакт, ±15 кВ воздух |
| Стандарт защиты корпуса | IP42 |
| Материал корпуса | Ударопрочный ABS-пластик |
| Питание | через USB (5 В, 400 мА) или через RS232 (12 В, 200 мА) |
| Габариты (Ш×В×Г) | 160 × 85 × 45 мм |
| Вес | 150 г |
| Совместимость | Windows (XP/7/10/11), Linux, Android (с USB OTG) |
| Рабочая температура | 0°C до +50°C |
| Температура хранения | -20°C до +70°C |
| Влажность при эксплуатации | 10–90% (без конденсата) |
| Производитель | Datalogic |
| Страна производства | Италия / Китай (уточняется по партии) |
Часто задаваемые вопросы
Какие штрих-коды может считывать Matrix 120 1.2 Мп?
Все популярные 1D (Code 39, Code 128, EAN, UPC) и 2D (Data Matrix, QR, Aztec, PDF417) с размерами от 3 до 50 мм.
Какое максимальное рабочее расстояние?
От 100 до 300 мм в зависимости от плотности кода. Для мелких DataMatrix (0.2 мм) оптимально 100–150 мм.
Для чего нужна защита ESD?
ESD-защита предотвращает повреждение сканера при работе в зонах, где накапливается статическое электричество (например, при считывании кодов на печатных платах).
Какой интерфейс используется для подключения к ПК?
USB (HID-клавиатура) — при подключении сканер работает как клавиатура, без установки драйверов. RS232 используется для промышленных контроллеров.
Поддерживает ли сканер работу под Linux/Android?
Да. В режиме HID он определяется как клавиатура. Для Android требуется USB-OTG кабель.
Какой класс влагозащиты IP42?
Защита от твёрдых частиц диаметром ≥1 мм и от капель воды. Нельзя погружать в воду или использовать под дождём.
Нужен ли отдельный блок питания?
При подключении через USB — питание от порта (5 В). При использовании RS232 требуется внешний источник 12 В.
Какие габариты сканера?
160×85×45 мм, вес 150 г. Можно крепить на кронштейн или использовать как настольный.
Можно ли считывать коды с глянцевых поверхностей?
Да, благодаря красному светодиоду и алгоритмам антиблика. Для сильно отражающих поверхностей рекомендуется настроить угол наклона.
В чём отличие Matrix 120 1.2 Мп от модели 0.4 Мп?
Разрешение 1.2 Мп позволяет считывать более мелкие и плотные 2D-коды, а также даёт большую глубину резкости.
