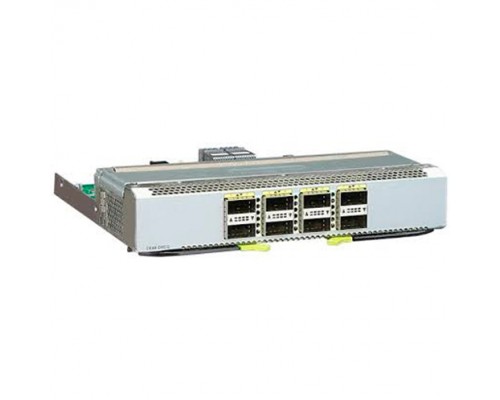

Huawei CE88-D8CQ — 8-портовая интерфейсная карта (модуль расширения) 100GbE QSFP28 для коммутаторов серии Huawei CloudEngine 8800. Предназначена для создания высокоскоростных аплинков, агрегации трафика дата-центров и подключения к ядру сети. Обеспечивает 100 Гбит/с на каждый порт, поддержку разъёмов QSFP28 (совместимость с оптическими трансиверами 100GBASE-SR4, LR4, CWDM4 и медными кабелями DAC/AOC). Идеальна для магистральных соединений в ЦОД, на стыке уровней Spine-Leaf и для требовательных приложений, где важна пропускная способность.
Максимальная пропускная способность 800 Гбит/с
Модуль CE88-D8CQ предлагает 8 портов 100 Gigabit Ethernet, что даёт агрегированную пропускную способность 800 Гбит/с в сторону линий. Коммутационная матрица шасси CloudEngine 8800 обрабатывает трафик без блокировок, обеспечивая минимальные задержки и потери пакетов.
8 портов QSFP28
- 100 Гбит/с на порт — полный дуплекс, 100GBASE стандарт.
- Поддержка различных типов трансиверов — 100GBASE-SR4 (многомод), LR4 (одномод до 10 км), CWDM4, а также пассивные и активные медные кабели QSFP28 DAC/AOC.
- Разъёмы MPO/LS для оптики — удобное подключение параллельных и волновых каналов.
Низкая задержка и высокая плотность портов
Модуль разработан для использования в ядре и агрегации ЦОД. Задержка через модуль составляет менее 1 мкс, что критично для HPC, финансовых транзакций и больших данных.
Функции управления и интеграция с CloudEngine 8800
Модуль использует общую архитектуру коммутатора Huawei CloudEngine и поддерживает все программные функции платформы.
Управление и мониторинг
- CLI / Web / SNMP — управление через командную строку, графический интерфейс и протокол SNMP.
- Netconf / Yang — автоматизация и программируемость.
- Диагностика и статистика — подробные счетчики по каждому порту 100GE.
Поддержка продвинутых протоколов
- VXLAN — виртуализация сети для overlay.
- EVPN — управление маршрутизацией и мультитенантность.
- DCB (Priority Flow Control, ETS) — без потерь для Fibre Channel over Ethernet (FCoE) и RDMA.
- ECMP — балансировка нагрузки до 128 путей.
Совместимое оборудование и аксессуары
Модуль CE88-D8CQ устанавливается в слоты интерфейсных карт коммутаторов Huawei CloudEngine 8800 (CE8860-4C, CE8860-8C, CE8861-4C и другие серии). Для работы требуются соответствующие трансиверы и кабели.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические трансиверы 100GBASE | Huawei QSFP28-100G-SR4, QSFP28-100G-LR4, QSFP28-100G-CWDM4; совместимые Finisar, FS.com | SR4 до 100 м (OM4), LR4 до 10 км. CWDM4 до 2 км |
| Медные кабели QSFP28 (DAC) | Huawei CAB-QSFP28-1M, CAB-QSFP28-2M; сторонние (10Gtek, FS.com) | Длина 1, 2, 3, 5 м; пассивные до 3 м, активные до 5 м |
| Разъёмы и патч-корды (оптика) | MPO 12-волоконный (для SR4), LC duplex (для LR4) | Для SR4 требуется 8 волокон на порт |
| Коммутаторы для установки модуля | Huawei CloudEngine 8860-4C, 8860-8C, 8861-4C, 8861-8C | Модуль устанавливается в слоты 1-4 (на 4-слотовые) или 1-8 (8-слотовые) |
Аналоги Huawei CE88-D8CQ
Если требуется альтернатива для аналогичных сценариев (8 портов 100GE), рассмотрите следующие модули и комплектации.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | CE88-D8CQ (данная модель) | 8 портов QSFP28 100GE, для CloudEngine 8800. |
| Huawei | CE88-D4CQ | 4 порта 100GE QSFP28, бюджетный вариант для меньшей плотности. |
| Cisco | N9K-X9736C-FX | 36 портов 40/100GE, для Nexus 9500. Более высокая плотность, но иной конструктив. |
| Juniper | QFX-PTX-5-100G-8-QSFP28 | 8 портов 100GE для PTX/QFX, поддержка MPLS, более дорогой сегмент. |
| Arista | DCS-7280CR2-60 | 60 портов 100GE (QSFP28), но это полноценный коммутатор, не модуль. |
| Dell | EMC S5248F-ON | 48x25GE + 6x100GE, альтернативный подход: комбинированный коммутатор. |
Рекомендация: Выбор аналога зависит от платформы: если используется Huawei CloudEngine 8800, то CE88-D8CQ — оптимальный вариант. Для других вендоров смотрите совместимые модули и коммутаторы.
Кому подойдёт Huawei CE88-D8CQ
Рекомендуется, если вам нужно:
- Построить ядро ЦОД на оборудовании Huawei CloudEngine 8800.
- Организовать высокоскоростные аплинки между ToR и Spine (100GE).
- Поддерживать VXLAN, EVPN, RDMA, FCoE без потерь.
- Получить до 800 Гбит/с агрегированной пропускной способности на один модуль.
- Использовать стандартные QSFP28 трансиверы и кабели DAC/AOC.
Вероятно, не подойдёт, если:
- Ваша сеть не требует 100GE — достаточно 40GE или 25GE.
- Используется оборудование других вендоров (не Huawei CloudEngine).
- Нужно больше 8 портов 100GE в одном модуле — рассмотрите CE88-D16CQ (16 портов).
- Ограничен бюджет — можно использовать коммутаторы с фиксированными портами 100GE.
Конструкция и условия эксплуатации
Форм-фактор: плата расширения для шасси
Размеры 210?205?41 мм, вес 1,3 кг. Устанавливается в свободный слот на лицевой панели коммутатора CloudEngine 8800. Крепление винтовое, поддерживает горячую замену (при соответствующих условиях).
Рабочие условия
- Температура эксплуатации: от 0°C до +45°C
- Температура хранения: от -40°C до +70°C
- Относительная влажность: 5%–95% (без конденсата)
Рассеиваемая мощность: ≤ 150 Вт (зависит от установленных трансиверов). Охлаждение обеспечивается вентиляторами шасси.
Технические характеристики
| Модель | Huawei CE88-D8CQ |
| Артикул | CE88-D8CQ |
| Тип устройства | Модуль |
| Производитель | Huawei |
| Базовая единица | шт |
| Количество портов | 8 |
| Тип портов | QSFP28 |
| Максимальная скорость порта | 100 Гбит/с |
| Агрегированная пропускная способность | 800 Гбит/с (полный дуплекс) |
| Поддерживаемые трансиверы | 100GBASE-SR4, LR4, CWDM4, DAC, AOC |
| Совместимые шасси | CloudEngine 8860-4C, 8860-8C, 8861-4C, 8861-8C |
| Потребляемая мощность | ≤ 150 Вт (без учёта трансиверов) |
| Ширина | 210 мм |
| Глубина | 205 мм |
| Высота | 41 мм |
| Вес нетто | 1300 г |
| Ширина упаковки | 320 мм |
| Глубина упаковки | 290 мм |
| Высота упаковки | 110 мм |
| Масса брутто | 1900 г |
| Диапазон рабочих температур | 0°C до +45°C |
| Диапазон температур хранения | -40°C до +70°C |
| Относительная влажность (эксплуатация) | 5–95% (без конденсата) |
| Поддержка горячей замены | Да (при условии установки в поддерживаемое шасси) |
| Краткое описание | Модуль Huawei 8 Port 100GE QSFP28 Interface Card, CE88-D8CQ |
Часто задаваемые вопросы
В какие коммутаторы устанавливается модуль CE88-D8CQ?
В серию Huawei CloudEngine 8800: модели CE8860-4C, CE8860-8C, CE8861-4C, CE8861-8C. Модуль занимает один слот интерфейсной карты.
Какие типы трансиверов поддерживаются?
100GBASE-SR4 (многомод, до 100 м), LR4 (одномод, до 10 км), CWDM4 (до 2 км). Также пассивные и активные медные кабели QSFP28 DAC/AOC.
Можно ли использовать модуль в коммутаторах других серий Huawei?
Нет. Модуль разработан исключительно для платформы CloudEngine 8800. Для серий 6800/7800 используются другие интерфейсные карты.
Какую суммарную пропускную способность даёт модуль?
8 портов по 100 Гбит/с в полном дуплексе обеспечивают до 800 Гбит/с агрегированной пропускной способности.
Поддерживает ли модуль разбивку на более низкие скорости (40GE, 25GE)?
Нет, порты QSFP28 работают только в режиме 100GE. Для 40GE/25GE требуются специальные модули-адаптеры или другие линейные карты.
Какая задержка при прохождении пакетов через модуль?
Задержка составляет менее 1 мкс (в зависимости от размера пакета и конфигурации).
Можно ли заменять модуль «на горячую»?
Да, при условии, что шасси поддерживает горячую замену и модуль корректно деактивирован перед извлечением.
Какие протоколы и функции доступны на портах модуля?
Все функции, поддерживаемые шасси CloudEngine 8800: VXLAN, EVPN, DCB, ECMP, PFC, ETS, а также традиционные L2/L3.
Входит ли модуль в комплект поставки вместе с коммутатором?
Обычно CE88-D8CQ приобретается отдельно как опциональный модуль расширения. Проверьте конфигурацию при заказе.
Каковы физические размеры и вес модуля?
210 мм (Ш) x 205 мм (Г) x 41 мм (В), вес 1,3 кг. Брутто с упаковкой — 1,9 кг.
