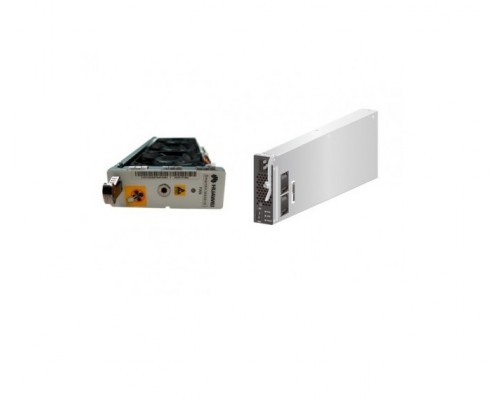

Модуль ввода-вывода Huawei LPU4TOE10 (артикул 0305G09F) — это высокопроизводительная плата расширения с 4 портами 10 Гбит/с, оснащённая аппаратным ускорителем TCP/IP Offload Engine (TOE) и полной поддержкой iSCSI. Разработана для систем хранения данных Huawei OceanStor S2600T V1, модуль LPU4TOE10 снижает нагрузку на центральный процессор за счёт разгрузки сетевых операций, обеспечивая стабильную пропускную способность до 10 Гбит/с на порт. Идеальное решение для корпоративных ЦОД, облачных сервисов и высоконагруженных сред.
Высокая производительность и разгрузка процессора
Каждый из четырёх портов 10 Gigabit Ethernet обеспечивает полнодуплексную передачу данных со скоростью 10 Гбит/с, а общая пропускная способность модуля достигает 40 Гбит/с. Благодаря встроенному движку TOE (TCP/IP Offload Engine) обработка сетевых протоколов переносится с центрального процессора на аппаратный ускоритель — это критически важно для iSCSI-соединений и приложений, чувствительных к задержкам.
4 порта 10 Гбит/с
- 10 Gigabit Ethernet — каждый порт работает на скорости 10 Гбит/с (стандарт 10GBASE-T или SFP+, в зависимости от установленного трансивера).
- Разгрузка стека TCP/IP — TOE снижает загрузку CPU до 80% при интенсивном сетевом трафике.
- Аппаратная поддержка iSCSI — минимизация задержек и улучшение отклика для блочного доступа к данным.
Снижение нагрузки на серверную инфраструктуру
TCB (TCP Control Block) и другие функции обработки пакетов выполняются непосредственно на модуле LPU4TOE10, что высвобождает ресурсы для приложений и сокращает потребление энергии.
Совместимость и интеграция
Модуль LPU4TOE10 полностью совместим с системами хранения Huawei OceanStor S2600T V1. Устанавливается в соответствующий слот и поддерживает горячую замену.
Программное обеспечение управления
- eSight — централизованный мониторинг и конфигурирование.
- SmartKit — диагностика и обслуживание.
Поддерживаемые протоколы
- TCP/IP Offload Engine (TOE)
- iSCSI (Target и Initiator)
- IPv4, IPv6, VLAN (802.1Q)
Архитектура и отказоустойчивость
Четырёхпортовая конфигурация позволяет организовать агрегацию каналов (LACP) и резервирование путей доступа. Компактный дизайн предназначен для установки в 2U/4U корпуса OceanStor. Каждый порт может быть сконфигурирован отдельно, поддерживается balance-rr, активный/пассивный и другие режимы.
Энергоэффективность
Оптимизированное энергопотребление — типичное потребление модуля не превышает 25 Вт, что делает его экологичным и выгодным решением.
Совместимые аксессуары и опции
Для полноценного функционирования модуля LPU4TOE10 рекомендуется использовать совместимые трансиверы и кабели. Ниже приведены основные позиции.
| Тип аксессуара | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические SFP+ (10 Гбит/с) | Huawei SFP-10G-SR (многомод), SFP-10G-LR (одномод) | Расстояние до 10 км (LR) или 300 м (SR) |
| Медные SFP+ 10GBASE-T | Huawei SFP-10G-T, совместимые с Cat6a/Cat7 | Длина сегмента до 30 м |
| Патч-корды и кабели | LC/LC duplex (оптика), Cat6a S/FTP (медь) | Разъёмы под тип трансивера |
| Консольный доступ | USB – RJ45 (чип FTDI) для первоначальной настройки | Только для сервисных операций |
Аналоги модуля Huawei LPU4TOE10 (0305G09F)
Если модель отсутствует на складе или требуется альтернатива, рассмотрите следующие совместимые и аналогичные решения.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | LPU4TOE10 (0305G09F) | Оригинал, полная совместимость, поддержка TOE/iSCSI |
| Huawei | LPU4GE10 (4 порта GE, без TOE) | Гигабитные порты только 1 Гбит/с, без разгрузки TCP. Бюджетный вариант. |
| Huawei | LPU8TOE10 (8 портов 10G с TOE) | Удвоенное количество портов для высокоплотных развёртываний. |
| Emulex / BROADCOM | OneConnect OCe14104-NX | Внешняя карта 4x10G, TOE, iSCSI, но требует свободного слота PCIe в сервере. |
| Qlogic | QLE8442-SR | 2 порта 10 Гбит/с (SFP+), iSCSI TOE, для серверов. Меньше портов. |
Рекомендация: Для замены внутри OceanStor S2600T V1 используйте только модули из списка совместимости Huawei. Для серверных подключений можно рассмотреть внешние карты с поддержкой TOE.
Кому подойдёт Huawei LPU4TOE10
Рекомендуется, если:
- Вы используете СХД Huawei OceanStor S2600T V1 и нуждаетесь в увеличении количества 10G портов.
- Критически важна разгрузка процессора при обработке протоколов iSCSI/TOE.
- Требуется отказоустойчивое подключение с агрегацией каналов (LACP).
- Необходимо централизованное управление через eSight/SmartKit.
Не подойдёт, если:
- Ваша система хранения другой модели (например, S2200T или V3) — необходима проверка совместимости.
- Достаточно 1 Гбит/с портов и не требуется TOE.
- Вы ищете решение для сервера — нужна стандартная карта расширения PCIe.
- Резервирование уже обеспечено другими модулями, и дополнительные порты не требуются.
Конструкция и условия эксплуатации
Форм-фактор и установка
Компактный модуль предназначен для вертикальной или горизонтальной установки в слоты I/O в корпусах OceanStor S2600T V1. Типовая высота — 1U, поддерживается горячая замена.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +70°C
- Влажность: 5–95% (без конденсата)
Модуль предназначен для использования в ЦОД и серверных помещениях с контролируемым климатом.
Технические характеристики
| Тип устройства | Модуль ввода-вывода (I/O Module) |
| Артикул | 0305G09F |
| Количество портов | 4 |
| Пропускная способность на порт | 10 Гбит/с (полный дуплекс) |
| Тип портов | RJ-45 (10GBASE-T) или SFP+ (оптика) в зависимости от трансивера |
| Поддержка протоколов | TCP/IP Offload Engine (TOE), iSCSI |
| Совместимость | Huawei OceanStor S2600T V1 |
| Дополнительные протоколы | IPv4, IPv6, VLAN (802.1Q), LACP |
| Интеграция с ПО | eSight, SmartKit |
| Назначение | Корпоративные сети, ЦОД, облачные сервисы |
| Оптимизация | Снижение нагрузки на процессор через TOE |
| Энергоэффективность | ≤ 25 Вт (типовое) |
| Архитектура | Многопортовая с поддержкой отказоустойчивости |
| Габариты (Ш×Г×В) | ≈ 155×190×20 мм (уточняется по документации) |
| Монтаж | Внутрь корпуса СХД, горячая замена |
| Температура эксплуатации | от 0°C до +45°C |
| Влажность при эксплуатации | 5–95% (без конденсата) |
| Температура хранения | от -40°C до +70°C |
| Производитель | Huawei Technologies Co., Ltd. |
Часто задаваемые вопросы
Для каких систем хранения подходит модуль 0305G09F?
Модуль LPU4TOE10 (арт. 0305G09F) предназначен для установки в Huawei OceanStor S2600T V1. Другие версии СХД могут требовать другой модуль — проверяйте по документации.
Какие порты используются: RJ-45 или оптические?
На модуле установлены разъёмы для SFP+ (оптика) и четыре порта 10GBASE-T (RJ-45). В комплекте могут быть только порты RJ-45; оптические трансиверы приобретаются отдельно. Рекомендуется уточнять комплектацию при заказе.
Что даёт технология TOE (TCP/IP Offload Engine)?
TOE переносит обработку стека TCP/IP с центрального процессора на аппаратный ускоритель модуля. Это резко снижает загрузку CPU, уменьшает задержки и повышает пропускную способность для сетевых приложений и iSCSI.
Поддерживается ли горячая замена модуля?
Да, модуль рассчитан на горячее подключение/отключение в соответствующих слотах OceanStor S2600T V1. Однако перед заменой необходимо выполнить процедуры отключения через панель управления.
Можно ли использовать iSCSI без TOE?
Да, iSCSI будет работать, но без аппаратной разгрузки вся нагрузка ляжет на процессор, что может снизить производительность системы. TOE включён по умолчанию и оптимизирует трафик.
Какие кабели подходят для портов 10GBASE-T?
Для медных портов используйте кабель Cat 6a или Cat 7 с разъёмами RJ-45, длина сегмента до 30 м. Для оптических портов — одномодовые (OS2) или многомодовые (OM3/OM4) кабели с коннекторами LC.
Как управлять модулем и мониторить его?
Модуль поддерживает интеграцию с ПО Huawei eSight и SmartKit. Настройка и мониторинг выполняются через интерфейс управления СХД OceanStor.
Сколько потребляет модуль электроэнергии?
Типовое энергопотребление LPU4TOE10 составляет около 25 Вт. Более точные данные зависят от типа трансиверов и нагрузки.
Можно ли объединять порты для увеличения пропускной способности?
Да, модуль поддерживает агрегацию каналов (LACP). Можно объединить два или четыре порта в логический канал, что повышает отказоустойчивость и общую пропускную способность.
Какой артикул у этого модуля?
Артикул — 0305G09F. При заказе обязательно указывайте полный номер и совместимость с OceanStor S2600T V1.
