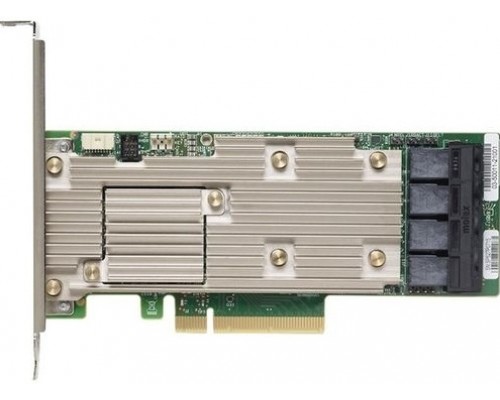

Broadcom LSI MegaRAID SAS9460-16i (артикул 05-50011-00) — высокопроизводительный RAID-контроллер с интерфейсом PCIe 3.1 x8, оснащённый 4 ГБ кэш-памяти DDR4. Поддерживает SAS (12 Гбит/с), SATA (6 Гбит/с) и NVMe (через порты SFF-8643). Позволяет подключить до 16 накопителей напрямую и до 240 через SAS-экспандеры. Реализует все популярные уровни RAID (0, 1, 5, 6, 10, 50, 60, JBOD). Идеальное решение для корпоративных серверов, систем хранения данных и высоконагруженных приложений.
Высокая производительность и масштабируемость
Контроллер построен на мощном процессоре SAS3516 и шине PCIe 3.1 x8, что обеспечивает пропускную способность до 8 ГТ/с. Кэш-память 4 ГБ DDR4 ускоряет операции чтения и записи, а поддержка NVMe позволяет использовать быстрые твердотельные накопители без дополнительных адаптеров (через U.2/U.3).
Подключение накопителей
- Прямое подключение: до 16 устройств через 4 порта SFF-8643 (mini-SAS HD).
- С экспандерами: до 240 устройств – для крупных дисковых полок.
- Поддержка SAS, SATA, NVMe в одном контроллере (NVMe требует специальных кабелей).
RAID-уровни для любых задач
- RAID 0, 1, 5, 6, 10, 50, 60, JBOD – полный набор для производительности, отказоустойчивости или максимального объёма.
- RAID 6/60 выдерживают отказ сразу двух дисков.
Управление и защита данных
Контроллер предоставляет полный арсенал средств для настройки, мониторинга и обеспечения сохранности данных.
Инструменты управления
- MegaRAID Storage Manager (MSM) – графическая утилита для Windows/Linux.
- StorCLI / MegaCLI – командная строка для автоматизации.
- WebBIOS – настройка RAID до загрузки ОС.
- Интеграция с VMware vCenter и SNMP.
Функции безопасности
- SafeStore – шифрование данных на лету (SED-диски).
- Secure Boot – проверка целостности прошивки.
- Защита кэша – опциональный батарейный модуль (BBU) или суперконденсатор предотвращают потерю данных при сбое питания.
Дополнительные возможности
CacheCade и FastPath
Технология CacheCade использует SSD как дополнительный кэш для часто запрашиваемых данных, а FastPath ускоряет работу с высокопроизводительными накопителями (SSD/NVMe).
Поддержка больших томов
Ёмкость одного виртуального диска может превышать 2 ТБ (GPT). Контроллер поддерживает 64-битную адресацию LBA.
Горячая замена и Online Capacity Expansion
Замена дисков и расширение тома без остановки системы – для круглосуточных сервисов.
Совместимое оборудование и аксессуары
Для полноценной работы с Broadcom LSI MegaRAID SAS9460-16i рекомендуется использовать сертифицированные компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Кабели SFF-8643 (mini-SAS HD) | Broadcom/3M SFF-8643 на SFF-8643 (для прямого подключения) или SFF-8643 на SFF-8482 (для SAS-дисков) | Длина от 0.5 м; используйте 4 кабеля для всех портов |
| Батарейный модуль (BBU) | Broadcom LSIiBBU09, LSIiBBU10, LSIiBBU19 | Защита кэша при внезапном отключении питания |
| Суперконденсатор (CVPM) | Broadcom CVPM02, CVPM05 | Альтернатива батарее, больший срок службы |
| Адаптеры для NVMe U.2/U.3 | M.2 NVMe на U.2, кабели SFF-8639 | Для подключения NVMe SSD к портам SFF-8643 через переходник |
| Экспандеры SAS | Broadcom SAS3x36, SAS3x38 | Для увеличения количества подключаемых дисков до 240 |
| Крепёжные планки | Входят в комплект (полноразмерная и низкопрофильная) | Для установки в стандартные серверные корпуса |
Аналоги Broadcom LSI MegaRAID SAS9460-16i
Если данная модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom (Avago) | MegaRAID 9560-16i | Более новая версия – PCIe 4.0, 8 ГБ кэша, поддержка Tri-Mode (SAS/SATA/NVMe) без дополнительных адаптеров. |
| Broadcom (Avago) | MegaRAID 9460-8i | Младшая модель с 8 портами (2x SFF-8643) и 2 ГБ кэша. Меньше прямых подключений. |
| Microchip (Adaptec) | SmartRAID 3168-16i | PCIe 3.0, до 16 портов, 4 ГБ кэша, поддержка maxCache, схожий функционал, другая экосистема ПО. |
| Microsemi (PMC) | SmartRAID 3154-16i | Более старая серия, PCIe 3.0, поддержка только SAS/SATA, без NVMe. |
| LSI (старые модели) | MegaRAID 9361-16i | 2 ГБ кэша, PCIe 3.0, только SAS/SATA. Дешевле, но менее производительна. |
| Dell | H745P (PERC 11) | OEM-версия Broadcom, 16 портов, 8 ГБ кэша, но привязана к серверам Dell. |
| HP Enterprise | HPE Smart Array P816 | Аналог для серверов HP, 16 портов, 4 ГБ, поддержка NVMe. |
Рекомендация: При выборе аналога обращайте внимание на интерфейс (PCIe 3.0/4.0), объём кэша, поддержку NVMe и необходимость использования батарейного модуля. Для большинства задач SAS9460-16i остаётся сбалансированным решением.
Кому подойдёт Broadcom LSI MegaRAID SAS9460-16i
Рекомендуется, если вам нужно:
- Построить отказоустойчивую систему хранения на 10+ дисков (RAID 5/6/10).
- Обеспечить высокую производительность для баз данных, виртуализации, видеомонтажа.
- Использовать как SAS, так и SATA, а также NVMe накопители в одном контроллере.
- Централизованное управление через MSM или командную строку.
- Защитить данные кэша опциональным батарейным модулем.
Вероятно, не подойдёт, если:
- Требуется подключить более 16 дисков без экспандеров – тогда нужна модель с большим числом портов.
- Работаете исключительно с NVMe (без SAS/SATA) – лучше выбрать специализированный NVMe-контроллер.
- Бюджет ограничен – существуют более доступные контроллеры с меньшим кэшем (например, 9361-8i).
- Планируете использовать только ПО RAID (software RAID) – тогда аппаратный контроллер избыточен.
Конструкция и условия эксплуатации
Форм-фактор и установка
Контроллер выполнен в низкопрофильном исполнении (высота 68,9 мм, ширина 156 мм). Подходит для установки в стандартные серверы и корпуса. В комплекте две планки: полноразмерная и низкопрофильная.
Условия работы
- Температура эксплуатации: от 0°C до 55°C.
- Температура хранения: от -40°C до 70°C.
- Влажность: 5–90% без конденсата.
- Наработка на отказ (MTBF): 3 000 000 часов.
- Потребляемая мощность: 17,02 Вт.
Контроллер оснащён пассивным охлаждением (радиатор). Рекомендуется обеспечить вентиляцию в корпусе сервера.
Технические характеристики
| Модель | Broadcom LSI MegaRAID SAS9460-16i |
| Артикул | 05-50011-00 |
| Модельный ряд | MegaRAID |
| Интерфейс | PCIe x8 |
| Версия интерфейса | 3.1 |
| Поддерживаемые дисковые интерфейсы | SAS / SATA / NVMe |
| Количество устройств с прямым подключением | 16 |
| Количество устройств с концентраторами | 240 |
| Поддерживаемые уровни RAID | 0, 1, 5, 6, 10, 50, 60, JBOD |
| Контроллер | SAS3516 |
| Внутренние порты | 4x SFF-8643 (x4) |
| Наработка на отказ (MTBF), тыс. час | 3000 |
| Потребление энергии, Вт | 17,02 |
| Память, ГБ | 4 (DDR4) |
| Вид поставки | RTL |
| Ширина, мм | 156 |
| Высота, мм | 68,9 |
| Комплект поставки | Контроллер, полно- и низкопрофильная крепёжные планки |
Часто задаваемые вопросы
Для каких задач подходит контроллер Broadcom LSI MegaRAID SAS9460-16i?
Идеален для серверов и систем хранения данных (DAS/SAN), обеспечивая высокую производительность и надёжность. Поддерживает до 16 дисков напрямую и до 240 через expander, что позволяет строить крупные массивы.
Какие типы дисков поддерживаются?
SAS (до 12 Гбит/с), SATA (до 6 Гбит/с) и NVMe через порты SFF-8643. Для NVMe требуются специальные адаптеры (U.2/U.3).
Какой максимальный объём хранилища можно подключить?
До 240 устройств при использовании SAS-экспандеров. Прямое подключение – до 16 накопителей.
Поддерживает ли контроллер RAID 6 и RAID 60?
Да. Полный набор уровней: 0, 1, 5, 6, 10, 50, 60, а также JBOD. RAID 6 позволяет выдержать отказ двух дисков без потери данных.
Какой объём кеш-памяти установлен?
4 ГБ DDR4. Кеш ускоряет операции чтения/записи; поддерживается защита от потери данных при сбое питания (опциональная батарея BBU).
Какими способами можно управлять контроллером?
Доступны: утилита MegaRAID Storage Manager (графическая), командная строка (MegaCLI/StorCLI), WebBIOS (настройка до загрузки ОС), интеграция с Windows/Linux/VMware.
С какими операционными системами совместим?
Windows Server (2012 R2/2016/2019/2022), Linux (Red Hat, Ubuntu, SUSE), VMware ESXi 6.5+. Драйверы входят в состав ОС или доступны на сайте Broadcom.
Какие порты используются для подключения дисков?
Четыре внутренних порта SFF-8643 (x4) – каждый поддерживает до 4 устройств. Итого до 16 дисков напрямую. Для подключения используются кабели mini-SAS HD.
Нужна ли дополнительная защита кеша?
Рекомендуется установка опционального модуля резервного питания (BBU) или суперконденсатора, чтобы защитить данные в кеше при внезапном отключении питания.
Какие аксессуары входят в комплект?
В комплекте: контроллер, полноразмерная и низкопрофильная крепёжные планки. Кабели и батарейный модуль приобретаются отдельно.
