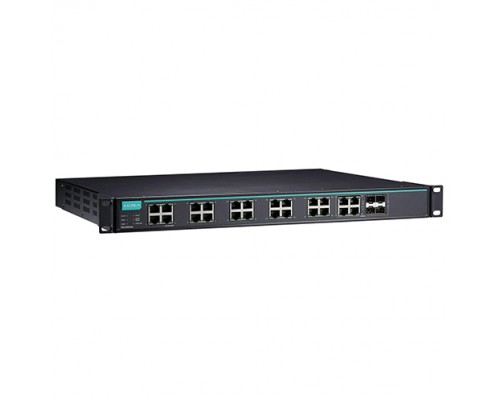

Moxa IKS-G6524A-4GTXSFP-HV-HV — промышленный управляемый L2 коммутатор с 24 портами Gigabit Ethernet (10/100/1000Base-TX) и 4 комбинированными портами 10/100/1000Base-TX / SFP. Устройство специально разработано для работы в жёстких условиях: широкий диапазон температур, устойчивость к вибрациям и ударам. Поддерживает продвинутые протоколы резервирования Turbo Ring, Turbo Chain и MRP, обеспечивая время восстановления сети менее 20 мс. Идеальное решение для промышленной автоматизации, систем видеонаблюдения и транспортной инфраструктуры.
Высокая производительность и надёжность
Коммутатор построен на базе мощного процессора и обладает коммутационной способностью до 56 Гбит/с, что гарантирует неблокируемую обработку трафика на всех портах. Адресная таблица на 16 000 MAC-адресов позволяет обслуживать крупные сегменты сети.
24 порта Gigabit Ethernet
- 24 порта 10/100/1000Base-TX — автоматическое согласование скорости и дуплекса.
- 4 комбинированных порта (RJ45 + SFP) — гибкость подключения: можно использовать медные или оптические трансиверы.
- Поддержка Flow Control и Back Pressure — предотвращение потери пакетов при перегрузках.
4 SFP-слота для аплинка
Комбинированные порты позволяют подключать оптические модули SFP (1 Гбит/с) для создания магистральных каналов на расстояния до 120 км (с одномодовыми трансиверами). Поддерживается DDM (Digital Diagnostic Monitoring) для контроля параметров оптики.
Управление и безопасность сети
Полнофункциональный L2 коммутатор предоставляет широкие возможности для мониторинга, конфигурации и защиты сети.
Инструменты управления
- CLI (консоль USB Type B) — детальная настройка через командную строку.
- Web-интерфейс — удобное графическое управление.
- SNMP v1/v2c/v3, RMON — интеграция в системы мониторинга.
- LLDP, Port Mirror, Syslog — диагностика и анализ трафика.
- DHCP Server / Client, DHCP Option 66/67/82 — гибкая настройка IP-адресов.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация трафика по различным критериям.
- Фильтрация MAC-адресов — белые/чёрные списки.
- 802.1X, портальная аутентификация — защита от несанкционированного доступа.
- SSH/SSL, Telnet — шифрованное удалённое управление.
Гибкая сегментация: VLAN
До 256 VLAN (802.1Q) для изоляции трафика между различными подсистемами (технологические сети, видеонаблюдение, корпоративные данные).
Дополнительные возможности и протоколы
Протоколы резервирования
- Turbo Ring v1/v2 — собственные протоколы Moxa с временем восстановления менее 20 мс при разрыве кольца.
- Turbo Chain — создание цепочечных топологий с автоматическим переключением.
- MRP (Media Redundancy Protocol) — соответствие стандарту IEC 62439-2 для промышленных сетей.
- STP / RSTP / MSTP — стандартные протоколы для совместимости с оборудованием других вендоров.
- Link Aggregation (LACP) — объединение портов для увеличения пропускной способности.
Quality of Service (QoS)
Приоритизация трафика на основе 802.1p, DSCP, TOS. Гарантированная полоса пропускания для критичных приложений (голос, видео).
Безопасность и контроль
Поддержка IGMP Snooping для оптимизации multicast-трафика. Контроль широковещательного шторма (Broadcast Storm Control) защищает сеть от лавинных рассылок.
Совместимое оборудование и аксессуары
Для полноценной работы Moxa IKS-G6524A рекомендуется использовать проверенные компоненты. Основные совместимые позиции приведены ниже.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Moxa SFP-1G Series (SFP-1G40LC, SFP-1GSX-LC, SFP-1GLX-LC), совместимые сторонние (Finisar, Allied Telesis, FS.com) | Для портов SFP — дальность до 120 км (одномод) |
| Медные трансиверы SFP 1000Base-T | Moxa SFP-1G10T, совместимые (10Gtek, Cisco GLC-T) | Для подключения по витой паре Cat5e/Cat6 на расстояние до 100 м |
| Консольный кабель | USB Type B — USB A (стандартный для Moxa), возможно использование переходников FTDI | Для первоначальной настройки через CLI |
| Патч-корды и коммутационные шнуры | Cat5e/Cat6 UTP/FTP, LC/LC duplex (оптика) | Длина подбирается под топологию |
| Крепления для монтажа | Входят в комплект (кронштейны для DIN-рейки и для стойки 19") | Установка в стойку 1U или на DIN-рейку |
Аналоги Moxa IKS-G6524A-4GTXSFP-HV-HV
Если модель недоступна или требуется сравнение с промышленными коммутаторами других брендов, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Moxa | IKS-G6524A-4GTXSFP-4GSFP | Такой же портовый состав, но с дополнительными 4 портами SFP. Для сетей, где требуется больше оптических аплинков. |
| Hirschmann (Belden) | RS30-2404P4 | 24 порта 10/100/1000, 4 SFP, L2/L3, поддержка MRP и HIPER-Ring. Промышленное исполнение. |
| Сisco | IE 3400 (IE-3400-24P4S) | 24 GE + 4 SFP, PoE+ (не у всех), L3, промышленная серия. Дороже и сложнее в настройке. |
| Planet | IGS-5225-24T4S | 24 PoE+ (370 Вт), 4 SFP, L2, протоколы кольцевой защиты. Бюджетный промышленный аналог. |
| Advantech | EKI-9728G | 24 GE + 4 SFP, L2/L3, поддержка X-Ring Pro, промышленный. Похожая функциональность. |
| Weidmüller | IE-GW-M-24GP-4GSFP | 24 порта PoE+, 4 SFP, L2/L3, промышленный. Высокий бюджет PoE (740 Вт). |
Рекомендация: При выборе аналога обращайте внимание на наличие Turbo Ring/MRP, диапазон рабочих температур и бюджет PoE (если требуется). Для задач промышленной автоматизации Moxa остаётся одним из лучших по соотношению цена/надёжность.
Кому подойдёт Moxa IKS-G6524A-4GTXSFP-HV-HV
Рекомендуется, если вам нужно:
- Построить отказоустойчивую сеть в промышленной среде (заводы, склады, транспорт).
- Использовать кольцевые топологии с быстрым восстановлением (Turbo Ring, MRP).
- Подключать до 24 устройств по Gigabit Ethernet (без PoE).
- Получить гигабитные аплинки по оптике или меди.
- Управлять сетью через SNMP, CLI, Web.
- Работать при температурах от -10 до +50 °C и повышенной влажности.
Вероятно, не подойдёт, если:
- Требуется питание устройств по Ethernet (PoE) — у данной модели его нет.
- Нужен коммутатор для дома или малого офиса — функционал избыточен и высока цена.
- Необходимы порты 10 Гбит/с (SFP+) — модель поддерживает только 1G.
- Достаточно неуправляемого свитча без резервирования.
- Нужна поддержка L3-маршрутизации (статической или динамической) — коммутатор L2.
Конструкция и условия эксплуатации
Металлический корпус, 1U / DIN-рейка
Размеры 440×386.9×44 мм, вес около 5,4 кг. Может устанавливаться в 19-дюймовую стойку или на DIN-рейку (кронштейны в комплекте). Прочный металлический корпус защищает от электромагнитных помех.
Диапазон рабочих температур
- Эксплуатация: от -10°C до +50°C (с расширенным диапазоном для промышленных версий до -40°C +75°C).
- Хранение: от -40°C до +85°C.
- Влажность: 5–95% (без конденсата) при работе.
Сертификация по стандартам IEC 61850-3, IEEE 1613 (для подстанций) — опционально. Устойчив к вибрации, ударам и перепадам напряжения.
Технические характеристики
| Модель | Moxa IKS-G6524A-4GTXSFP-HV-HV |
| Артикул | IKS-G6524A-4GTXSFP-HV-HV |
| Производитель | MOXA |
| Тип устройства | Коммутатор |
| Уровень коммутатора | L2 (управляемый) |
| Порты доступа Ethernet | 24 x 10/100/1000Base-TX (RJ45) |
| Комбинированные порты (RJ45 + SFP) | 4 порта со скоростью 10/100/1000Base-TX и SFP (1 Гбит/с) |
| Таблица MAC адресов | 16000 записей |
| Количество VLAN | 256 (802.1Q) |
| Поддержка QoS | Да (802.1p, DSCP, TOS) |
| Контроль широковещательного шторма | Да |
| Протоколы Spanning Tree | STP, RSTP, MSTP |
| Промышленные протоколы резервирования | Turbo Ring v1/v2, Turbo Chain, MRP, Link Aggregation (LACP) |
| Консольный порт | USB Type B (разъем для консольного кабеля) |
| Протоколы управления | IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control |
| Напряжение питания | 110–220 В AC (двойное резервированное питание HV-HV) |
| Размеры (Ш×Г×В) | 440×386.9×44 мм |
| Материал корпуса | Металл |
| Монтаж | Стойка 19" (1U) или DIN-рейка |
| Диапазон рабочих температур | от -10°C до +50°C |
| Диапазон температур хранения | от -40°C до +85°C |
| Влажность (рабочая) | 5–95% (без конденсата) |
| Гарантия | 5 лет (заводская) |
Часто задаваемые вопросы
Для каких задач подходит Moxa IKS-G6524A?
Промышленная автоматизация, транспортные системы (железные дороги, метро), энергетика (подстанции), системы видеонаблюдения в жёстких условиях. Благодаря Turbo Ring и MRP обеспечивается высокая отказоустойчивость.
Какой максимальный бюджет PoE?
Данная модель не поддерживает Power over Ethernet. Если требуется PoE, рекомендуем Moxa IKS-G6524A-4GTXSFP-4GSFP-PoE или аналоги.
Поддерживает ли коммутатор стекирование?
Физическое стекирование не предусмотрено. Для увеличения количества портов используйте агрегацию каналов (LACP) между несколькими коммутаторами.
Какие порты используются для аплинка?
4 комбинированных порта: можно задействовать как медные RJ45, так и оптические SFP (1 Гбит/с). Рекомендуется использовать оптику для магистральных связей.
Можно ли управлять коммутатором удаленно?
Да: через CLI (консоль USB или Telnet/SSH), Web-интерфейс, SNMP. Все подключения поддерживают шифрование (SSH/SSL).
Сколько VLAN можно создать?
До 256 активных VLAN (802.1Q). Этого достаточно для сегментации большинства промышленных сетей.
Какова скорость восстановления при использовании Turbo Ring?
Время восстановления составляет менее 20 мс при разрыве кольца (зависит от количества устройств в кольце).
Какое питание требуется?
Два резервированных входа питания переменного тока 110–220 В (модель HV-HV). Возможно подключение к двум разным источникам для 100% отказоустойчивости.
Поддерживает ли коммутатор DDM для SFP?
Да, Digital Diagnostic Monitoring позволяет контролировать температуру, напряжение, ток и мощность приёма/передачи оптических модулей.
Можно ли монтировать коммутатор на DIN-рейку?
Да, в комплекте идут кронштейны для установки как в 19-дюймовую стойку, так и на DIN-рейку.
