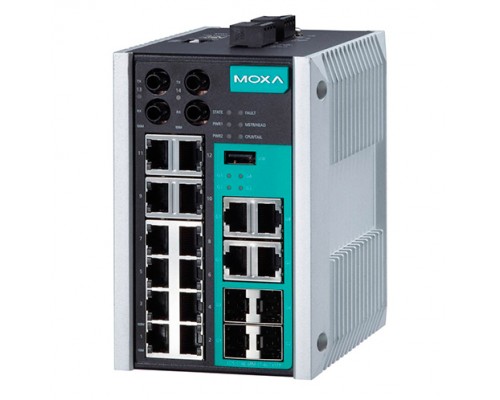

Moxa EDS-518E-MM-SC-4GTXSFP-T — управляемый коммутатор уровня L2 с 12 портами Fast Ethernet (10/100Base-TX) и 4 комбинированными портами Gigabit (10/100/1000Base-T или SFP). Предназначен для построения отказоустойчивых промышленных сетей. Поддерживает резервирование Turbo Ring и Turbo Chain, VLAN до 64 сегментов, расширенный температурный диапазон от -40 до +75 °C. Идеальное решение для автоматизации, транспорта и энергетики.
Гибкая конфигурация для промышленных сетей
Коммутатор обеспечивает неблокирующую коммутацию на скорости 9,6 Гбит/с. Комбинированные порты Gigabit позволяют использовать медные или оптические интерфейсы для подключения к магистральным каналам.
12 портов 10/100Base-TX (Fast Ethernet)
- Автосогласование скорости и дуплекса на каждом порту.
- Поддержка MDI/MDIX — не требуется перекрёстный кабель.
- Питание 12/24/48 В — встроенный преобразователь для работы в системах постоянного тока.
4 гигабитных комбинированных порта (TX или SFP)
Каждый из четырёх портов можно использовать как медный 10/100/1000Base-T или как оптический 100/1000Base-SFP. Это даёт гибкость при подключении к ядру сети или удалённым сегментам.
Управление и безопасность
Управляемый L2 коммутатор предоставляет полный контроль над трафиком и защиту от несанкционированного доступа.
Инструменты управления
- CLI и Web-интерфейс — настройка через консоль или браузер.
- SNMP v1/v2c/v3, RMON — интеграция в системы мониторинга.
- DHCP Server/Client, BootP, TFTP — автоматическая загрузка конфигурации.
- SSH/SSL, Telnet — защищённый удалённый доступ.
Политики безопасности
- RADIUS, TACACS+, MAB — централизованная аутентификация.
- MAC ACL и Port Lock — фильтрация и блокировка по MAC-адресам.
- HTTPS и SSH — шифрование управления.
- Broadcast Storm Protection — защита от широковещательных штормов.
Гибкая сегментация: VLAN
До 64 VLAN на основе портов или тегирования 802.1Q. Позволяет изолировать технологические сегменты, гостевой доступ и служебный трафик.
Дополнительные возможности и протоколы
Отказоустойчивость L2
Поддерживаются STP, RSTP, MSTP, а также фирменные протоколы Moxa Turbo Ring v1/v2 и Turbo Chain. Время восстановления кольца — менее 20 мс.
Многоадресная передача
IGMP v1/v2/v3 и GMRP — оптимизация трафика для систем видеонаблюдения и диспетчеризации.
Диагностика и мониторинг
- DDM (Digital Diagnostic Monitoring) — контроль параметров оптических модулей.
- Fiber Check и Port Mirror — анализ состояния линии и зеркалирование трафика.
- Syslog и SNMP Inform — оповещения о событиях.
Поддержка MRP (Media Redundancy Protocol)
Протокол стандарта IEC 62439-2 для сетей автоматизации, совместимый с системами Siemens и другими вендорами.
Совместимое оборудование и аксессуары
Для корректной работы EDS-518E рекомендуется использовать проверенные компоненты:
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические SFP-модули 100Base-FX | Moxa SFP-1FEMLC (многомод), SFP-1FESLC (одномод) | Для портов 100FX, до 40 км |
| Оптические SFP-модули 1000Base | Moxa SFP-1G10ALC (многомод), SFP-1G10ALC-T (расш. темп.) | Для гигабитных SFP-слотов |
| Медные трансиверы 1000Base-T | Moxa SFP-1GTXSFP (медный SFP) | Для подключения по витой паре до 100 м |
| Консольный кабель | DB9-RJ45 (входит в комплект) | Для первоначальной настройки через CLI |
| Блоки питания | Moxa PWR-100-24, DR-4524, DR-75-24 | Рекомендуется резервирование питания |
| Крепления | DIN-рейка (в комплекте), набор для монтажа в стойку (опция) | Стандартная 35 мм DIN-рейка |
Аналоги Moxa EDS-518E-MM-SC-4GTXSFP-T
Если модель недоступна или требуется альтернатива, рассмотрите следующие варианты с близкими характеристиками:
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Moxa | EDS-510E | 16 портов Fast Ethernet + 2 комбо Gigabit, аналогичное резервирование, компактнее. |
| Moxa | EDS-516E | 16 портов Fast Ethernet + 2 комбо Gigabit, расширенный температурный диапазон. |
| N-Tron (Red Lion) | NT-5008-8TX-4G | 8 портов Fast Ethernet + 4 Gigabit, поддержка N-Ring, работа от 24В DC. |
| GarrettCom (Belden) | MAG-NET 6K48F-12TX-4G | 12 портов Fast Ethernet + 4 Gigabit, универсальное питание, высокая надёжность. |
| Hirschmann (Belden) | SPIDER III 16TX/4G | 16 портов Fast Ethernet + 4 Gigabit, поддержка MRP, работа от 24В DC. |
| Weidmüller | IE-SW-16T-2G-2SFP | 16 портов 10/100 + 2 комбо Gigabit, Managed L2, температурный диапазон -10…+60°C. |
Рекомендация: При выборе аналога обращайте внимание на количество гигабитных портов, поддержку необходимых протоколов резервирования и температурный диапазон. Для систем с жёсткими требованиями по температуре предпочтительны модели с индексом -T (расширенный диапазон).
Кому подойдёт Moxa EDS-518E
Рекомендуется, если вам нужно:
- Построить отказоустойчивую промышленную сеть с кольцевой топологией.
- Подключить 12+ устройств Fast Ethernet (контроллеры, датчики, камеры).
- Обеспечить работу при температурах от -40 до +75 °C.
- Использовать гигабитные каналы для сбора данных или видеопотоков.
- Интегрировать коммутатор в системы автоматизации с протоколами STP/ RSTP/ MRP.
Вероятно, не подойдёт, если:
- Требуются порты PoE для питания камер или датчиков.
- Достаточно неуправляемого коммутатора (нет потребности в VLAN, ACL, резервировании).
- Необходимы порты 10Гбит/с (SFP+) — модель не поддерживает 10G.
- Нужно большое количество портов (более 16) — обратите внимание на EDS-528E или сторонние аналоги.
- Устройство будет эксплуатироваться только в отапливаемом помещении — достаточно стандартного диапазона.
Конструкция и условия эксплуатации
Металлический корпус, защита IP30
Габариты 94 × 137 × 135 мм, вес 1,2 кг. Крепление на DIN-рейку или на стену. Компактные размеры позволяют размещать коммутатор в шкафах автоматики.
Расширенный температурный диапазон
- Рабочий: от -40 °C до +75 °C (модель -T)
- Хранение: от -40 °C до +85 °C
- Влажность: от 5% до 95% (без конденсата)
- Степень защиты: IP30 (защита от пыли и механических воздействий)
Устойчивость к вибрациям, ударам и электромагнитным помехам подтверждена сертификатами IEC 61850-3, IEEE 1613 (подстанции) и NEMA TS2 (транспорт).
Технические характеристики
| Модель | Moxa EDS-518E-MM-SC-4GTXSFP-T |
| Артикул | EDS-518E-MM-SC-4GTXSFP-T |
| Тип устройства | Коммутатор управляемый уровня L2 |
| Количество портов 10/100Base-TX | 12 |
| Комбинированные порты Gigabit (TX или SFP) | 4 (10/100/1000Base-T или 100/1000Base SFP) |
| Поддержка PoE | Нет |
| Коммутационная способность | 9,6 Гбит/с (неблокируемая) |
| Размер адресной таблицы MAC | 16000 записей |
| Пакетная буферная память | 1 Мбит |
| Поддержка VLAN | Да, до 64 VLAN (802.1Q, Port-based) |
| Протоколы резервирования L2 | STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation, MRP |
| Многоадресная передача | IGMP v1/v2/v3, GMRP, статический multicast |
| Списки контроля доступа (ACL) | MAC ACL, IPv4/IPv6 ACL |
| Безопасность | RADIUS, TACACS+, MAB, HTTPS, SSL, SSH, Port Lock, Broadcast Storm Protection |
| Управление | CLI, Web, Telnet, SSH, SNMP v1/v2c/v3, RMON, DHCP Server/Client, BootP, TFTP |
| Диагностика | DDM (оптика), Fiber Check, Port Mirror, Syslog, SNMP Inform |
| Напряжение питания | 12/24/48 В DC (два ввода) или -48 В DC |
| Материал корпуса | Металл, степень защиты IP30 |
| Размеры (Ш × Г × В) | 94 × 137 × 135 мм |
| Вес нетто | 1200 г |
| Монтаж | DIN-рейка (в комплекте), стена, стойка (опционально) |
| Светодиодные индикаторы | PWR1, PWR2, STATE, FAULT, 10/100M (витая пара), 100M (оптика), 100/1000M (Gigabit), MSTR/HEAD, CPLR/TAIL |
| Рабочая температура | от -40 °C до +75 °C (модель -T) |
| Температура хранения | от -40 °C до +85 °C |
| Относительная влажность | 5–95% (без конденсата) |
| Стандарты сети | IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1D-2004, 802.1w, 802.1s, 802.1Q, 802.1p, 802.1X, 802.3ad |
| Производитель | Moxa (Тайвань) |
Часто задаваемые вопросы
Для каких задач подходит Moxa EDS-518E-MM-SC-4GTXSFP-T?
Для промышленных сетей автоматизации, систем энергетики, транспорта и нефтегазового сектора. Коммутатор обеспечивает отказоустойчивость и работу в жёстких условиях.
Какое напряжение питания у EDS-518E?
Поддерживается питание 12/24/48 В постоянного тока или -48 В. Есть два ввода питания для резервирования.
Поддерживает ли коммутатор стекирование?
Физического стекирования нет, но поддерживаются протоколы резервирования Turbo Ring v1/v2 и Turbo Chain для построения отказоустойчивых колец.
Сколько VLAN можно создать на EDS-518E?
До 64 VLAN на основе портов или тегирования 802.1Q. Этого достаточно для сегментации технологических сетей.
Какой рабочий температурный диапазон?
Расширенный диапазон: от -40°C до +75°C. Коммутатор рассчитан на эксплуатацию в неотапливаемых помещениях и на открытом воздухе (с защитой от пыли и влаги).
Есть ли поддержка PoE?
Нет, данная модель не поддерживает PoE. Для питания устройств используются отдельные блоки питания или PoE-инжекторы.
Какие методы защиты сети реализованы?
RADIUS, TACACS+, MAC ACL, Port Lock, HTTPS, SSH, SSL, защита от широковещательных штормов и фильтрация по MAC-адресам.
Как настроить коммутатор?
Через консоль (CLI), Web-интерфейс, Telnet, SSH. Поддерживается автоматическая настройка через DHCP Option 66/67/82 и BootP.
Можно ли монтировать на DIN-рейку?
Да, в комплекте идёт крепление на DIN-рейку. Также возможен монтаж на стену или в стойку (с дополнительным комплектом).
Совместим ли EDS-518E со стандартными SFP-модулями?
Да, используются стандартные оптические SFP-модули 100/1000Base, в том числе Moxa SFP-1G10ALC, SFP-1G10ALC-T, SFP-1FEMLC и совместимые сторонние.
