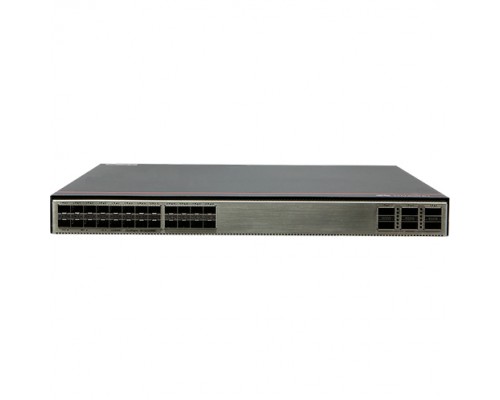

Huawei S6330-H24X6C — управляемый L3 коммутатор для ядра сетей предприятий и дата-центров. Оснащён 24 портами 10GE SFP+ и 6 портами 40/100GE QSFP28, обеспечивая высокую плотность 10G и 100G соединений. Поддерживает MPLS, полный набор протоколов маршрутизации (OSPF, BGP, IS-IS), расширенные функции QoS и стекирование. Идеальное решение для построения отказоустойчивых масштабируемых сетей с низкой задержкой.
Высокая производительность и масштабируемость
Коммутатор построен на современной аппаратной платформе Huawei: коммутационная способность до 2.4 Тбит/с, скорость обработки пакетов до 800 Mpps (зависит от конфигурации). Неблокирующая архитектура гарантирует полную производительность на всех портах одновременно.
24 порта 10GE SFP+
- 10 Gigabit Ethernet — высокая пропускная способность для подключения серверов, хранилищ и коммутаторов доступа.
- Поддержка оптических и медных трансиверов — гибкость выбора среды передачи (оптика до 40 км, медь до 30 м).
- Разделение на порты 1G/10G — автоматическое согласование скорости.
6 портов 40/100GE QSFP28
Шесть высокоскоростных портов для аплинков, агрегации трафика или подключения к магистральным каналам. Режим разделения на 4x10GE или 4x25GE (с поддержкой breakout-кабелей) расширяет возможности подключения.
Стекирование
Поддержка виртуального стекирования (iStack) до 8 устройств. Стек управляется как единый коммутатор, что упрощает конфигурацию и повышает отказоустойчивость.
Управление и безопасность сети
Управляемый L3 коммутатор предоставляет администратору полный контроль над маршрутизацией, трафиком и защитой периметра.
Инструменты управления
- CLI — классическая командная строка для тонкой настройки.
- Web-интерфейс — интуитивное управление через браузер.
- SSH / SSL / Telnet — удалённый доступ с шифрованием.
- NETCONF / RESTCONF — программное управление через API.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация трафика по IP, MAC, портам.
- Фильтрация MAC-адресов — белые/чёрные списки устройств.
- DHCP Snooping, IP Source Guard — защита от атак на уровне доступа.
- BPDU Guard, Root Guard — защита протоколов Spanning Tree.
Гибкая сегментация: VLAN
До 4096 виртуальных сетей позволяют изолировать отделы, гостевой Wi-Fi, серверные сегменты без дополнительного оборудования.
Дополнительные возможности и протоколы
MPLS (Multiprotocol Label Switching)
Полноценная поддержка MPLS L2VPN (VPLS) и L3VPN (IP VPN), MPLS TE. Подходит для построения частных сетей операторского класса.
Маршрутизация L3
Полный набор протоколов: статическая маршрутизация, RIPv1/v2, OSPFv2/v3, BGP-4, IS-IS, PIM (SM/DM/SSM). Поддержка VRF и route redistribution.
Quality of Service (QoS)
Расширенные механизмы: классификация на основе глубокого анализа пакетов (включая NBAR), WRED, priority queuing, shaping/policing. Гарантированное качество для голоса, видео и критичных данных.
Протоколы L2 резервирования
STP, RSTP, MSTP, ERPS (Ethernet Ring Protection Switching), SEP (Smart Ethernet Protection) — защита от петель и быстрое восстановление соединений.
Многоадресная передача
IGMPv1/v2/v3, IGMP Snooping, PIM-SM, PIM-DM, MLD — эффективная доставка потокового видео и аудио.
Совместимое оборудование и аксессуары
Для полноценной работы Huawei S6330-H24X6C рекомендуется использовать сертифицированные модули и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули QSFP28 (40/100 Гбит/с) | Huawei QSFP-40G-SR4, QSFP-100G-SR4, QSFP-100G-LR4, а также совместимые (FS.com, Finisar) | Для портов 100G — до 10 км (LR4) |
| Оптические модули SFP+ (10 Гбит/с) | Huawei SFP-10G-SR, SFP-10G-LR, SFP-10G-ER, а также совместимые (Startech, 10Gtek) | До 40 км (ER) |
| Медные SFP+ (10GBase-T) | Huawei SFP-10G-T, сторонние (Amphenol, Prolabs) | До 30 м по Cat6a/Cat7 |
| Breakout-кабели QSFP28 -> 4xSFP28 (25G) | Huawei CAB-QSFP28-4SFP28-1M, пассивные медные | Для разделения 100G порта на 4x25G |
| Консольный кабель | USB-to-RJ45 (CH340G, FTDI), DB9-to-RJ45 | Для первоначальной настройки через CLI |
| Патч-корды и коммутационные шнуры | OM3/OM4 (многомод), OS2 (одномод), Cat6a/Cat7 | Длина подбирается под топологию сети |
| Крепления для стойки | Входят в комплект (19", 1U) | Дополнительно можно заказать удлинённые винты или полки |
Аналоги Huawei S6330-H24X6C
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | S6730-H24X6C | Аналогичная конфигурация портов, облегчённая версия без MPLS. Бюджетный вариант. |
| Cisco | Catalyst 9500-24Y4C | 24x25G SFP28, 4x40/100G QSFP28, L3, MPLS (с доп. лицензией). Более высокая цена. |
| Juniper | QFX5110-24Q | 24x10G SFP+, 4x40G QSFP+, L3, Junos. Без поддержки 100G. |
| HPE Aruba | Aruba CX 8360-24P2C | 24x10G SFP+, 2x40/100G QSFP28, L3, VSX (виртуализация). Проще по MPLS. |
| D-Link | DGS-3130-30TS | 24x10G SFP+, 4x40G QSFP+, L3, стекирование. Без 100G и MPLS. |
Рекомендация: При выборе аналога обращайте внимание на поддержку MPLS, количество 100G портов и протоколы маршрутизации. Для корпоративных ядер оптимален S6730-H24X6C, для операторских задач — Cisco 9500 или Juniper QFX.
Кому подойдёт Huawei S6330-H24X6C
Рекомендуется, если вам нужно:
- Построить ядро сети предприятия или дата-центра.
- Подключить серверы и хранилища по 10G/25G, а аплинки по 100G.
- Использовать MPLS для организации VPN.
- Полный набор протоколов маршрутизации (OSPF, BGP, IS-IS).
- Стекирование коммутаторов для упрощения управления.
- Гарантированное качество обслуживания (QoS) для голоса и видео.
Вероятно, не подойдёт, если:
- Требуются порты 1G — модель избыточна, лучше выбрать S5735.
- Не нужна маршрутизация L3 — достаточно L2 коммутатора.
- Бюджет ограничен — рассмотрите S6730-H24X6C или аналоги без MPLS.
- Нужны порты PoE — в данной серии PoE не поддерживается.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 442×420×44 мм, вес 7.5 кг. Крепится в стандартную 19-дюймовую стойку. Вентиляторная система охлаждения с регулировкой скорости вращения.
Диапазон рабочих температур
- Эксплуатация: 0°C до +45°C
- Хранение: -40°C до +70°C
- Влажность: 5% – 95% (без конденсата)
Устойчив к перепадам температур, может устанавливаться в серверных и телекоммуникационных помещениях.
Технические характеристики
| Модель | Huawei S6330-H24X6C |
| Артикул | S6330-H24X6C |
| Тип устройства | Коммутатор |
| Производитель | Huawei |
| Тип коммутатора | Управляемый L3 |
| Тип портов для основного подключения | 10GE SFP+ |
| Количество портов для основного подключения | 24 |
| Тип Uplink портов | 40/100 QSFP28 |
| Поддержка Quality of Service (QoS) | Да |
| Управление через веб-интерфейс | Да |
| IP маршрутизация | Да |
| Проверка ARP | Да |
| Авто MDI/MDI-X | Да |
| Протокол Spanning tree | Да |
| Поддержка VLAN | Да |
| Список контроля доступа (ACL) | Да |
| Отслеживание сетевого трафика IGMP | Да |
| Фильтрация MAC-адресов | Да |
| SSH/SSL поддержка | Да |
| Фильтрация/защита BPDU | Да |
| Напряжение питания | 100-240V AC |
| Поддержка многоадресной передачи | Да |
| Размер адресной таблицы | 384k |
| Протокол обнаружения однонаправленных соединений (DLDP) | Да |
| Число VLAN | 4096 |
| Поддержка стекирования | Да |
| Протоколы маршрутизации | RIP, OSPF, BGP, PIM, IS-IS, Static route |
| Многопротокольная коммутация по меткам (MPLS) | Да |
| Протоколы L2 резервирования | MSTP, ERPS, RSTP, SEP, STP |
| Технология интеллектуальной защиты Ethernet (SEP) | Да |
| Взвешенное случайное раннее обнаружение (WRED) | Да |
| Ширина | 442 мм |
| Глубина | 420 мм |
| Высота | 44 мм |
| Вес нетто | 7500 г |
| Монтаж в стойку | Да, 1U |
| Диапазон температур при эксплуатации | 0°C до +45°C |
| Диапазон температур при хранении | -40°C до +70°C |
| Относительная влажность при эксплуатации | 5% – 95% (без конденсата) |
Часто задаваемые вопросы
Для каких задач подходит Huawei S6330-H24X6C?
Идеален для ядра сети предприятия, агрегации трафика в дата-центре, построения сетей MPLS VPN. Обеспечивает подключение серверов 10G/25G и магистральные каналы 40G/100G.
Какие типы трансиверов поддерживаются для портов 10G?
Все стандартные SFP+ 10G: SR (300 м), LR (10 км), ER (40 км), ZR (80 км), а также медные SFP+ 10GBase-T (до 30 м). Рекомендуются оригинальные Huawei или совместимые (FS.com, Finisar).
Можно ли разделить 100G порт на несколько 10G или 25G?
Да, каждый порт QSFP28 поддерживает режим breakout с помощью специальных кабелей: 1x100G -> 4x25G (через SFP28) или 1x100G -> 4x10G (через SFP+). Активируется командой `port split`.
Какие протоколы маршрутизации доступны?
RIP, OSPFv2/v3, BGP-4, IS-IS, статическая маршрутизация, Policy Based Routing (PBR). Поддерживается VRF (Virtual Routing and Forwarding).
Поддерживает ли коммутатор стекирование и как оно работает?
Да, технология iStack позволяет объединить до 8 устройств в единый логический коммутатор. Управление через единый IP, синхронизация конфигурации, высокая отказоустойчивость.
Какие функции безопасности реализованы?
ACL (IPv4/IPv6), фильтрация MAC, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, BPDU Guard, Root Guard, защита от DoS-атак.
Какова адресная таблица MAC?
До 384 000 MAC-адресов. Этого достаточно для крупных сегментов сети.
Поддерживает ли устройство MPLS?
Полноценная поддержка MPLS L2VPN (VPLS), L3VPN (IP VPN), MPLS TE, что позволяет строить частные сети операторского класса.
Как управлять коммутатором?
Через CLI (консольный порт, SSH), Web-интерфейс, NETCONF/RESTCONF, SNMP. Поддерживается IPv6 для управления.
Можно ли использовать коммутатор в условиях высокой влажности?
Да, рабочий диапазон влажности 5%–95% без конденсата. Допускается установка в помещениях без климат-контроля при соблюдении температурного режима (0..+45°C).
