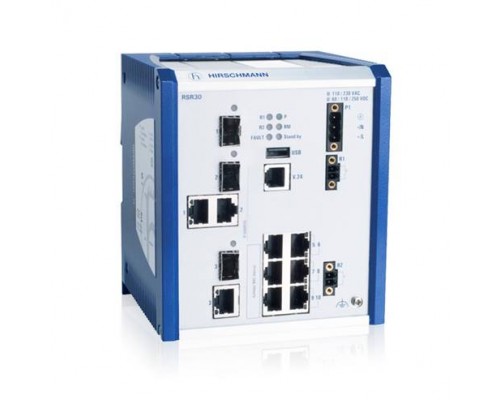

Hirschmann RSR30-0802O6O6T1FKKHPHH (арт. 943 953-999) — управляемый L2 коммутатор индустриального исполнения с 8 портами 10/100Base-TX и 6 портами SFP (100 Мбит/с). Предназначен для работы в жёстких условиях промышленных предприятий, системах автоматизации и энергетики. Питание 220 В, прочный металлический корпус, расширенный температурный диапазон. Обеспечивает надёжную коммутацию и сегментацию сети с помощью VLAN, ACL, RSTP и других протоколов L2.
Индустриальная надёжность и производительность
Коммутатор Hirschmann RSR30 построен на базе надёжной платформы для промышленной автоматизации. Коммутационная способность достаточна для неблокируемой работы всех портов 10/100. Устройство рассчитано на эксплуатацию в тяжёлых условиях: широкий диапазон температур, устойчивость к вибрациям и ударам.
8 портов 10/100Base-TX + 6 SFP
- 8 портов RJ-45 со скоростью 10/100 Мбит/с — для подключения полевых устройств, датчиков, контроллеров.
- 6 портов SFP (100 Мбит/с) — для организации оптических или медных линий связи на расстояние до 80 км.
- Индустриальное исполнение — степень защиты IP30, работа при температурах от -40 до +70°C.
Питание 220 В переменного тока
Встроенный блок питания рассчитан на напряжение 220 В AC, что позволяет подключать коммутатор напрямую к промышленной сети без дополнительных преобразователей.
Управление и безопасность сети
Полнофункциональный L2 коммутатор с CLI, Web-интерфейсом и поддержкой SNMP для мониторинга.
Инструменты управления
- CLI (командная строка) — тонкая настройка через консольный порт.
- Web-интерфейс — удобное управление через браузер.
- SNMP v2/v3 — интеграция в системы мониторинга SCADA.
- SSH/SSL/Telnet — удалённый защищённый доступ.
Политики безопасности
- ACL (Access Control Lists) — фильтрация трафика по IP, MAC, портам.
- Фильтрация MAC-адресов — ограничение доступа по MAC.
- DHCP Snooping — защита от атак на DHCP-сервер.
- Port Security — ограничение количества устройств на порту.
Сегментация: VLAN
До 4094 VLAN (802.1Q) для изоляции трафика автоматизированных систем, видеонаблюдения и технологических сетей.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение портов для увеличения пропускной способности и резервирования.
IGMP Snooping
Оптимизация multicast-трафика для систем видеоаналитики и оповещения.
Spanning Tree (STP, RSTP, MSTP)
Защита от петель и обеспечение отказоустойчивости кольцевых топологий.
Кольцевая топология (HIPER-Ring)
Поддержка промышленных протоколов резервирования колец (восстановление за <30 мс).
Совместимое оборудование и аксессуары
Для корректной работы Hirschmann RSR30-0802O6O6T1FKKHPHH используйте сертифицированные компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (100 Мбит/с) | Hirschmann MM2-2TX1 (многомод), SM2-2LC1 (одномод). Совместимые: Finisar, FS.com | Для SFP портов — до 80 км |
| Медные трансиверы SFP 100Base-TX | Hirschmann MM2-2TX1, сторонние MSA-совместимые | Для подключения по витой паре на 100 м |
| Консольный кабель | RJ-45 — DB9, USB-console (FTDI) | Для первоначальной настройки |
| Патч-корды и шнуры | Cat5e/Cat6 UTP, LC/LC duplex (оптика) | Длина по проекту |
| Блоки питания (запасные) | Hirschmann PSU 220V AC для RSR30 | Горячая замена (опционально) |
Аналоги Hirschmann RSR30-0802O6O6T1FKKHPHH
Если модель недоступна, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Hirschmann | RS20-0802M6M6TDAUHX | Аналогичный портовый состав, 8x10/100 + 6xSFP, питание 24В DC. Для сетей с DC-питанием. |
| Hirschmann | MAR-1020-8T6SFP | 8 портов 10/100/1000, 6xSFP, более высокая производительность, выше цена. |
| Moxa | EDS-408A-SS-SC | 8 портов 10/100, 2xSFP, компактный, -40..+75°C. Меньше портов SFP. |
| Siemens | SCALANCE XB008-8SFP | 8 портов 10/100, 8xSFP, питание 24В DC, более узкий функционал L2. |
| Advantech | EKI-5512I | 8 портов 10/100 + 2xSFP, управляемый L2, PoE (опция). |
| Phoenix Contact | FL SWITCH 2200-8SFP | 8 портов 10/100, 8xSFP, питание 220В AC, аналогичный по функциям. |
Рекомендация: Для промышленных сетей с напряжением 220В AC Hirschmann RSR30 является оптимальным. Если нужно больше гигабитных портов — обратите внимание на MAR-1020.
Кому подойдёт Hirschmann RSR30-0802O6O6T1FKKHPHH
Рекомендуется, если вам нужно:
- Построить промышленную сеть с 10/100 Мбит/с устройствами.
- Оптические линии связи на большие расстояния (опционально).
- Управление трафиком через VLAN, ACL, резервирование колец.
- Питание 220В AC без дополнительных преобразователей.
- Эксплуатация в условиях вибрации, пыли, перепадов температур.
Вероятно, не подойдёт, если:
- Нужны гигабитные скорости (1000 Мбит/с) — выберите MAR-1020.
- Требуется питание PoE — данная модель не поддерживает PoE.
- Не нужны L2 функции — достаточно неуправляемого свитча.
- Используется напряжение 24В DC — рассмотрите RSR30 с DC-питанием.
- Малый бюджет — обратите внимание на EKI-5512I или EDS-408A.
Конструкция и условия эксплуатации
Металлический корпус, IP30
Размеры 110x140x80 мм, вес 1,0 кг. Монтаж на DIN-рейку. Защита от пыли и грязи.
Диапазон рабочих температур
- Эксплуатация: от -40°C до +70°C
- Хранение: от -40°C до +85°C
- Влажность: 10–95% (без конденсата)
Стойкость к вибрациям и ударам по стандартам IEC 60068-2-6, IEC 60068-2-27.
Технические характеристики
| Модель | Hirschmann RSR30-0802O6O6T1FKKHPHH |
| Артикул | 943 953-999 |
| Тип устройства | Коммутатор управляемый L2 |
| Производитель | HIRSCHMANN |
| Базовая единица | шт |
| Тип портов для основного подключения | 10/100Base-TX |
| Количество портов для основного подключения | 8 |
| Тип Uplink портов | SFP (100Base-FX/TX) |
| Количество SFP портов | 6 |
| Индустриальное исполнение | Да |
| Питание | 220 В AC (100-240В AC) |
| Таблица MAC адресов | 8192 MAC |
| Максимальный VLAN ID | 4094 |
| Протоколы VLAN | 802.1Q, Double VLAN (QinQ) |
| Память FLASH | 64 Мб |
| Объем ОЗУ | 256 Мб |
| Гарантия | 5 лет (производитель) |
| Тип установки | DIN-рейка (35 мм) |
| Порты консольные | RJ-45 |
| Агрегация каналов (LACP) | Да |
| IGMP Snooping | Да (v1/v2/v3) |
| Spanning Tree Protocol | STP, RSTP, MSTP |
| Кольцевое резервирование | HIPER-Ring, MRP |
| ACL (IPv4/IPv6) | Да |
| Фильтрация MAC-адресов | Да |
| DHCP Snooping | Да |
| Управление | CLI, Web, SNMP v2/v3, SSH/SSL |
| Размеры (ШxВxГ) | 110 x 140 x 80 мм |
| Вес нетто | 1000 г |
| Монтаж в стойку | Нет (DIN-рейка) |
| Диапазон температур при эксплуатации | от -40°C до +70°C |
| Диапазон температур при хранении | от -40°C до +85°C |
| Относительная влажность при эксплуатации | 10–95% |
| Степень защиты корпуса | IP30 |
| Краткое описание | Коммутатор Hirschmann RSR30-0802O6O6T1FKKHPHH |
Часто задаваемые вопросы
Для каких задач подходит Hirschmann RSR30-0802O6O6T1FKKHPHH?
Для промышленных сетей автоматизации, энергетики, транспорта. 8 портов 10/100 для полевых устройств, 6 SFP для магистральных каналов. Работает в экстремальных температурах.
Какое напряжение питания требуется?
Однофазное 220 В переменного тока (диапазон 100-240 В AC). Встроенный блок питания, дополнительное оборудование не требуется.
Поддерживает ли коммутатор стекирование или кольцевое резервирование?
Физическое стекирование не поддерживается. Доступно кольцевое резервирование HIPER-Ring и MRP (восстановление <30 мс). Агрегация каналов LACP — до 4 групп.
Какие SFP модули подходят? Какая максимальная скорость?
Подходят SFP 100Base-FX (оптика) и 100Base-TX (медь). Максимальная скорость на SFP порту — 100 Мбит/с (не путать с гигабитом).
Можно ли управлять коммутатором удаленно?
Да: CLI (консоль/SSH), Web (HTTPS), SNMP v2/v3. Все протоколы поддерживают шифрование.
Сколько VLAN поддерживается?
До 4094 VLAN по стандарту 802.1Q, также поддерживается QinQ (Double Tagging).
Какова коммутационная способность?
Коммутационная матрица обеспечивает неблокируемую работу всех портов 10/100 и SFP. Пропускная способность 2,8 Гбит/с (суммарно).
В каких условиях можно эксплуатировать?
Температура от -40 до +70 °C, влажность до 95%, IP30. Допускается установка в шкафах вне помещений.
Какие функции безопасности есть?
ACL (IPv4/IPv6), MAC-фильтрация, DHCP Snooping, Port Security, защищённые протоколы управления (SSH, SSL).
Можно ли монтировать на DIN-рейку?
Да, в комплекте идёт крепление для DIN-рейки 35 мм. В стойку 19" не устанавливается.
