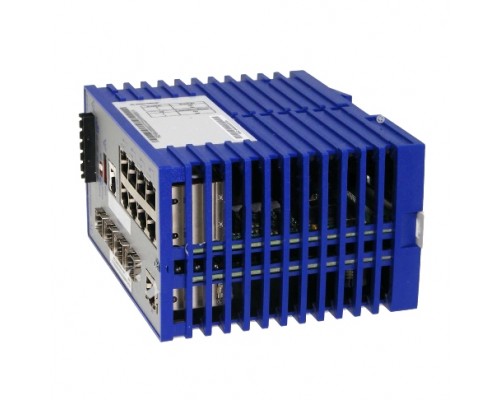

Hirschmann RS40-0009CCCCTDAPHH (арт. 943 935-999) — промышленный управляемый L2 коммутатор с 9 портами 10/100Base-T и 2 портами 10/100/1000Base-T. Предназначен для построения отказоустойчивых сетей на объектах с жёсткими условиями эксплуатации: подстанции, производственные цеха, транспортные системы. Металлический корпус, широкий диапазон температур и поддержка промышленных протоколов резервирования делают его оптимальным выбором для систем автоматизации и промышленного Ethernet.
Промышленная производительность и гибкость подключения
Коммутатор обеспечивает неблокируемое переключение на скорости до 1 Гбит/с. Коммутационная матрица позволяет одновременно передавать данные по всем портам без потери пакетов, что критично для систем реального времени.
9 портов 10/100Base-T и 2 гигабитных аплинка
- 9 портов Fast Ethernet RJ-45 — для подключения контроллеров, сенсоров, панелей оператора и другого полевого оборудования.
- 2 порта Gigabit Ethernet (10/100/1000Base-T) — для высокоскоростного соединения с серверами, верхним уровнем АСУ ТП или магистральными коммутаторами.
- Автоопределение скорости и MDI/MDI-X — упрощает монтаж и замену устройств.
Индустриальный дизайн
Корпус из металла, защита IP30, питание 220 В AC. Устройство предназначено для монтажа на DIN-рейку и работает в диапазоне температур от -40°C до +70°C.
Управление и безопасность промышленной сети
Полнофункциональный L2 коммутатор с поддержкой промышленных стандартов резервирования и безопасности.
Инструменты управления
- CLI (через консоль или Telnet/SSH) — тонкая настройка параметров.
- Web-интерфейс — удобное графическое управление.
- SNMP v1/v2/v3 — интеграция в системы мониторинга (SCADA, промышленные контроллеры).
- Обновление ПО через SFTP/HTTP — удалённое обслуживание.
Промышленные протоколы резервирования
- HIPER-Ring — собственный протокол Hirschmann (время восстановления < 20 мс).
- MRP (IEC 62439) — стандартный протокол резервирования для промышленных сетей.
- STP/RSTP/MSTP — защита от петель в сетях со сложной топологией.
Безопасность и сегментация
- VLAN (802.1Q) — до 4094 виртуальных сетей для изоляции трафика.
- ACL (IPv4/IPv6) — фильтрация по MAC и IP-адресам.
- Port Security — защита от несанкционированного подключения.
- RADIUS/TACACS+ — централизованная аутентификация.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение портов в логический канал для увеличения пропускной способности и отказоустойчивости.
IGMP Snooping / MLD Snooping
Оптимизация многоадресной рассылки (видеонаблюдение, голосовая связь) за счет фильтрации трафика на портах.
DHCP Option 82
Добавление информации о местоположении устройства в запросы DHCP для централизованного управления адресацией.
Диагностика и мониторинг
Поддержка LLDP, Port Mirroring, Syslog, RMON — полный контроль над сетью.
Совместимое оборудование и аксессуары
Для корректной работы рекомендуется использовать фирменные аксессуары Hirschmann, а также сертифицированные компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Консольный кабель | Кабель USB – RJ45 с драйверами FTDI (например, Hirschmann CAB-USB-RJ45) | Для первоначальной настройки через CLI |
| Патч-корды витая пара | CAT5e / CAT6 (SF/UTP для промышленных условий) | Экранированные кабели снижают электромагнитные помехи |
| Крепление на DIN-рейку | Входит в комплект (35 мм DIN-рейка, EN 60715) | Дополнительно можно заказать адаптер для 19″ стойки |
| Источник питания | Встроенный блок питания AC 220 В (50-60 Гц) | Альтернативно: внешний DC 24 В (опционально) |
| Оптические модули | Не предусмотрены (только медные порты 100/1000Base-T) | Для увеличения расстояния используйте промышленные медиаконвертеры |
Аналоги Hirschmann RS40-0009CCCCTDAPHH
При отсутствии модели или необходимости сравнения обратите внимание на следующие промышленные коммутаторы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Hirschmann | RS20-0009CCCCEDAPHH | 9x 10/100 + 2x 1000Base-T, идентичное резервирование, но без Hiper-Ring |
| Hirschmann | RSP20-0009CCCCEDAPHH | Расширенная линейка PoE (не в данной конфигурации), больше протоколов |
| Siemens | SCALANCE XC-208G (6GK5208-0GA00-2AC2) | 8 портов 10/100 + 2 порта 1G, MRP, PROFINET, компактный корпус |
| Moxa | EDS-408A-SS-SC | 8 Fast Ethernet + 2 комбо-порта, поддержка Turbo Ring, -40…75°C |
| Cisco | IE-2000-8TC-G | 8 FE + 2 GE, промышленный DI/DO, поддержка CIP |
| B&R Automation | X20BC0083 | Базовый управляемый коммутатор для систем автоматизации B&R |
Рекомендация: При выборе аналога обращайте внимание на температурный диапазон, наличие резервирующего протокола (MRP, HIPER-Ring) и способ монтажа. Для задач АСУ ТП и промышленной сети оптимальны модели Siemens SCALANCE или Moxa EDS.
Кому подойдёт Hirschmann RS40
Рекомендуется, если вам нужно:
- Построить промышленную сеть (производственный цех, подстанция, транспорт).
- Резервирование с временем восстановления менее 20 мс (HIPER-Ring).
- Подключить 9 устройств Fast Ethernet и иметь 2 гигабитных аплинка.
- Работать при экстремальных температурах (-40…+70°C).
- Управление через SNMP, CLI, Web с поддержкой промышленных протоколов.
Вероятно, не подойдёт, если:
- Вам нужно более 9 портов Fast Ethernet — рассмотрите RS40 с 16 портами.
- Требуются порты PoE (данная модель без питания по кабелю).
- Не нужны промышленные протоколы — достаточно неуправляемого коммутатора.
- Необходимы оптические порты SFP — используйте медиаконвертеры или модель с SFP-комбо.
Конструкция и условия эксплуатации
Металлический корпус, IP30
Габариты 110×131×111 мм, вес 5,7 кг. Крепление на DIN-рейку (35 мм). Компактный дизайн для установки в электротехнические шкафы.
Широкий диапазон рабочих температур
- Эксплуатация: от -40°C до +70°C
- Хранение: от -40°C до +85°C
- Влажность: 10–95% (без конденсата) при работе, до 99% при хранении
Устойчив к вибрации и ударам в соответствии с IEC 61850, EN 50155 (железнодорожный транспорт).
Технические характеристики
| Модель | Hirschmann RS40-0009CCCCTDAPHH |
| Артикул | 943 935-999 |
| Производитель | Hirschmann (Belden) |
| Тип устройства | Промышленный управляемый L2 коммутатор |
| Базовая единица | шт. |
| Порты 10/100Base-T (RJ-45) | 9 |
| Порты 10/100/1000Base-T (RJ-45) | 2 (Uplink) |
| Коммутационная матрица | 5,6 Гбит/с |
| Пропускная способность (пакетов/с) | 4,17 Mpps |
| Таблица MAC-адресов | 8000 |
| VLAN (макс.) | 4094 (802.1Q) |
| Протоколы резервирования | HIPER-Ring, MRP, STP, RSTP, MSTP |
| Поддержка IGMP/MLD Snooping | Да |
| ACL (IPv4/IPv6) | Да |
| Управление | CLI, Web, Telnet, SSH, SNMP v1/v2/v3, RMON |
| Питание | AC 100-240 В (50-60 Гц) |
| Потребляемая мощность | макс. 25 Вт |
| Диапазон температур (рабочий) | -40°C … +70°C |
| Диапазон температур (хранение) | -40°C … +85°C |
| Влажность (при работе) | 10-95% без конденсата |
| Монтаж | DIN-рейка (35 мм), возможно крепление на стену |
| Материал корпуса | Металл, степень защиты IP30 |
| Габариты (Ш×Г×В) | 110×131×111 мм |
| Вес нетто | 5700 г |
| Вес брутто | 6700 г |
| Размеры упаковки (Ш×Г×В) | 190×240×188 мм |
| Соответствие стандартам | IEC 61850, EN 50155, NEMA TS2 |
Часто задаваемые вопросы
Для каких задач применяется Hirschmann RS40?
Промышленная автоматизация, энергетика (подстанции), транспорт (железная дорога, метро), системы безопасности (видеонаблюдение на объектах). Подходит для сетей с жёсткими условиями: вибрация, пыль, перепады температур.
Сколько портов и какие типы?
9 портов Fast Ethernet (10/100 Мбит/с) и 2 порта Gigabit Ethernet (10/100/1000 Мбит/с) — все медные RJ-45.
Поддерживает ли коммутатор резервирование?
Да, есть фирменный протокол HIPER-Ring (восстановление менее 20 мс), а также стандартные MRP (IEC 62439), RSTP, MSTP.
Какое питание требуется?
Встроенный блок питания AC 100-240 В (50-60 Гц). Также возможно опциональное питание 24 В DC.
В каких условиях может работать устройство?
Температура от -40°C до +70°C, влажность до 95% (без конденсата). Защита корпуса IP30. Устойчивость к ударам и вибрации по стандарту EN 50155.
Есть ли поддержка PoE?
Нет, данная модель не поддерживает питание по Ethernet. Для PoE существуют другие модели серии RSP.
Как можно управлять коммутатором?
Через CLI (консоль, SSH), Web-интерфейс, SNMP v1/v2/v3. Возможно централизованное управление через Hirschmann Industrial Management.
Какие протоколы безопасности доступны?
ACL (IPv4/IPv6), Port Security, аутентификация через RADIUS/TACACS+, фильтрация MAC-адресов.
Можно ли объединять порты для увеличения скорости?
Да, поддерживается агрегация каналов (LACP) для логического объединения портов.
Какой способ монтажа предусмотрен?
Коммутатор крепится на DIN-рейку 35 мм (комплект входит в поставку). Дополнительно возможен монтаж на стену.
