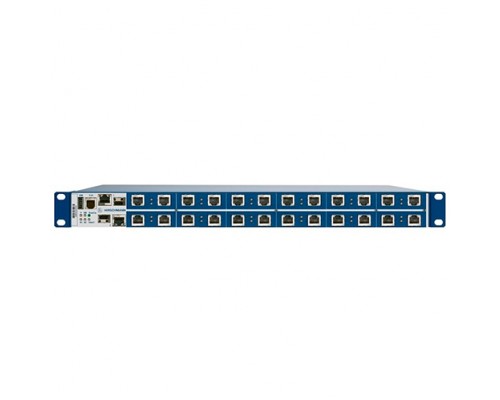

Hirschmann MAR1030 (арт. 943 940-999) — промышленный управляемый L2 коммутатор с 24 портами Gigabit Ethernet (10/100/1000Base-T) и 4 комбинированными портами Combo SFP (100/1000 Мбит/с). Устройство предназначено для эксплуатации в жёстких условиях промышленных сетей, систем автоматизации, транспорта и энергетики. Надёжный металлический корпус, широкий диапазон рабочих температур и поддержка промышленных протоколов обеспечивают бесперебойную работу в критических инфраструктурах.
Высокая производительность и надёжность
Коммутатор построен на промышленной платформе Hirschmann: коммутационная способность 48 Гбит/с, скорость обработки пакетов — до 35,7 млн/с. Этого достаточно для неблокируемой работы всех 24 портов и uplink-интерфейсов.
24 порта Gigabit Ethernet 10/100/1000Base-T
- Поддержка автоопределения скорости и дуплекса — автоматическая настройка под любое оконечное оборудование.
- Питание от источника 220 В AC — встроенный блок питания для подключения к стандартной промышленной сети.
- Combo SFP порты — 4 порта, работающие либо как медные RJ-45, либо как оптика SFP (1 Гбит/с), повышают гибкость топологии.
4 комбинированных порта Combo SFP
Каждый порт Combo позволяет использовать медный кабель (до 100 м) или оптический трансивер SFP (до 80 км). Идеально для организации резервных каналов и подключения к магистральным сетям.
Управление и безопасность сети
Управляемый L2 коммутатор предоставляет полный контроль над трафиком и защиту промышленной сети.
Инструменты управления
- CLI — командная строка для гибкой настройки.
- Web-интерфейс — удобное управление через браузер.
- SNMP v1/v2c/v3 — интеграция в системы мониторинга (SCADA, HiVision).
- SSH / SSL / Telnet — защищённый удалённый доступ.
Политики безопасности
- Access Control Lists (ACL) — фильтрация по MAC, IP, портам.
- 802.1X Port-Based Authentication — контроль доступа к портам.
- DHCP Snooping — защита от подмены DHCP-серверов.
- RADIUS / TACACS+ — централизованная аутентификация.
Гибкая сегментация: VLAN
До 4094 виртуальных сетей (802.1Q) позволяют изолировать технологические сегменты, гостевой доступ и служебный трафик.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение до 8 портов в один логический канал для увеличения пропускной способности и отказоустойчивости.
IGMP / MLD Snooping
Оптимизация группового трафика для видеонаблюдения, систем оповещения и мультимедиа.
Spanning Tree Protocol (STP, RSTP, MSTP)
Защита от петель и обеспечение резервных путей в сети.
Промышленная надёжность
Поддержка резервирования питания (дополнительный блок питания опционально), защита от перенапряжения, устойчивость к вибрации и ударам.
Совместимое оборудование и аксессуары
Для работы с Hirschmann MAR1030 рекомендуется использовать сертифицированные компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Hirschmann M-SFP-SX/MM (многомод), M-SFP-LX/SM (одномод), совместимые сторонние (Finisar, FS.com) | Для портов Combo SFP — до 80 км |
| Медные трансиверы SFP 1000Base-T | Hirschmann M-SFP-T, совместимые с IEEE 802.3ab | Для подключения по витой паре Cat5e/Cat6 до 100 м |
| Консольный кабель | USB‑A — RJ‑45 (FTDI), DB9‑RJ45 | Для первоначальной настройки через CLI |
| Патч-корды и шнуры | Cat5e / Cat6 UTP/FTP, LC‑LC дуплекс (оптика) | Длина по топологии |
| Блоки питания для резервирования | Hirschmann PS‑242‑24 (24 В DC) или аналоги | Опционально для критичных объектов |
Аналоги Hirschmann MAR1030 (943 940-999)
При отсутствии модели на складе или необходимости сравнения обратите внимание на альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | IE 4000-8GS4PM | Промышленный L2, 8 GE + 4 SFP, более компактный, не полный аналог по числу портов. |
| Moxa | Moxa EDS-518A | 16 GE + 2 SFP, L2, широкий температурный диапазон, упрощённое управление. |
| Advantech | EKI-7712E-4GP | 12 GE + 4 SFP, L2, PoE опционально, компактный. |
| Weidmüller | IE-SW-PL24M-16TX-4ST | 24 GE + 4 SFP, L2, промышленное исполнение, аналогичный функционал. |
Рекомендация: При выборе аналога обращайте внимание на количество Combo SFP портов, промышленные сертификаты, поддержку резервирования питания и протоколов управления.
Кому подойдёт Hirschmann MAR1030
Рекомендуется, если вам нужно:
- Построить отказоустойчивую промышленную сеть (автоматизация, транспорт, энергетика).
- 24 порта Gigabit Ethernet с возможностью использования оптики в любом из 4 Combo SFP.
- Расширенный температурный диапазон (-40…+70 °C) и защита от вибрации.
- Управление через CLI, Web, SNMP с поддержкой промышленных протоколов.
- Сегментация сети с помощью VLAN и фильтрация трафика ACL.
Вероятно, не подойдёт, если:
- Вам нужна поддержка PoE — в модели не предусмотрено питание по кабелю.
- Достаточно неуправляемого коммутатора — функционал управления избыточен.
- Требуются порты 10 Гбит/с (SFP+) — рассмотрите Hirschmann RSP или другие серии.
- Ищете компактное устройство для офиса — лучше подойдут корпоративные модели Cisco или D-Link.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 445×308×44 мм, вес 5300 г. Предназначен для монтажа в 19-дюймовую стойку или на стену. Вентиляторное охлаждение с регулировкой скорости.
Диапазон рабочих температур
- Эксплуатация: от -40°C до +70°C (индустриальное исполнение).
- Хранение: от -40°C до +85°C.
- Влажность: 10–95% (без конденсата) при работе.
Устойчив к перепадам температур, вибрации и ударам. Степень защиты корпуса IP20.
Технические характеристики
| Модель | Hirschmann MAR1030-4OTTTTTTTTTTTTTTTTTTTTTTTTFLLHPHHXX.X |
| Артикул | 943 940-999 |
| Тип устройства | Коммутатор |
| Производитель | HIRSCHMANN |
| Уровень коммутатора | 2 уровень (L2) – управляемый |
| Тип портов основного подключения | 10/100/1000Base-T (RJ-45) |
| Количество портов основного подключения | 24 |
| Тип Uplink портов | Combo SFP (100/1000 Мбит/с) |
| Количество Combo SFP портов | 4 |
| Коммутационная способность | 48 Гбит/с |
| Скорость обработки пакетов | 35,7 Mpps |
| Таблица MAC-адресов | 8000 записей |
| Поддержка VLAN | 802.1Q, до 4094 VLAN |
| Память Flash | 128 Мб |
| Оперативная память (RAM) | 256 Мб |
| Индустриальное исполнение | Да |
| Напряжение питания | 220 В AC (встроенный блок) |
| Потребляемая мощность | Макс. 40 Вт |
| Тип установки | 19″ стойка (1U), настенный монтаж |
| Консольный порт | RJ-45 |
| Управление | CLI, Web, SNMP v1/v2c/v3, SSH/SSL, Telnet |
| Протоколы резервирования | STP, RSTP, MSTP, LACP, Media Redundancy Protocol (MRP) |
| ACL (IPv4/IPv6) | Да |
| 802.1X, RADIUS, TACACS+ | Да |
| DHCP Snooping | Да |
| Размеры (Ш×Г×В) | 445 × 308 × 44 мм |
| Вес нетто | 5300 г |
| Размеры упаковки (Ш×Г×В) | 560 × 430 × 90 мм |
| Масса брутто | 6900 г |
| Диапазон рабочих температур | -40°C … +70°C |
| Диапазон температур хранения | -40°C … +85°C |
| Относительная влажность | 10% … 95% (без конденсата) |
| Степень защиты | IP20 |
| Гарантия | 5 лет (заводская) |
Часто задаваемые вопросы
Для каких условий эксплуатации предназначен MAR1030?
Коммутатор имеет индустриальное исполнение: работает при температурах от -40 до +70 °C, устойчив к вибрации и ударам. Подходит для установки в шкафах управления, на подвижном составе, в цехах и на открытых площадках под навесом.
Поддерживает ли коммутатор PoE?
Нет, модель MAR1030 не поддерживает питание по Ethernet (PoE). Для питания оконечных устройств используйте отдельные источники или коммутаторы с PoE.
Какие порты используются для uplink и какова их скорость?
Четыре порта Combo SFP поддерживают скорость 100 или 1000 Мбит/с. Каждый порт может работать как медный (RJ-45) или оптический (SFP) – конфигурация выбирается автоматически.
Можно ли использовать сторонние SFP-модули?
Да, коммутатор поддерживает стандартные SFP-модули (1000Base‑SX/LX/ZX, 100Base‑FX). Рекомендуется использовать проверенные бренды (Finisar, FS.com, Hirschmann M‑SFP).
Какие протоколы резервирования поддерживаются?
Поддерживаются STP, RSTP, MSTP, LACP для агрегации каналов, а также промышленный протокол MRP (Media Redundancy Protocol) для быстрого восстановления сети.
Как настроить коммутатор в первый раз?
Подключитесь через консольный порт (RJ-45) с помощью терминальной программы. По умолчанию IP-адрес не задан. Через CLI настройте IP, VLAN и необходимые службы. Либо воспользуйтесь Web-интерфейсом после присвоения адреса.
Сколько VLAN можно создать?
До 4094 виртуальных сетей в соответствии со стандартом 802.1Q. Этого достаточно для сегментации крупной промышленной сети.
Есть ли поддержка стекирования?
Физическое стекирование не предусмотрено. Однако с помощью протоколов LACP и MRP можно организовать резервирование и агрегацию без стекирования.
Какова коммутационная способность устройства?
48 Гбит/с при неблокируемой архитектуре. Скорость пакетной обработки достигает 35,7 млн пакетов в секунду.
Входит ли в комплект крепление для стойки?
В стандартную поставку входят монтажные кронштейны для установки в 19-дюймовую стойку. Для настенного монтажа потребуется дополнительный комплект.
