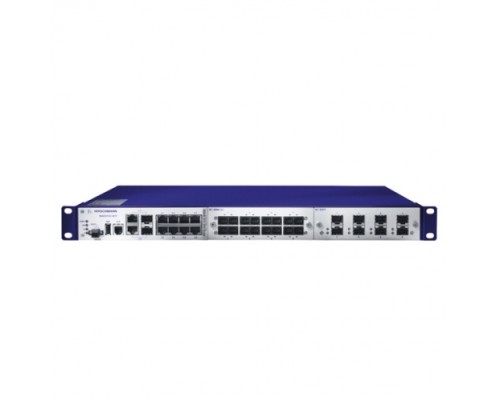

Hirschmann MACH104-20TX-F (арт. 942 003-001) — промышленный управляемый L2 коммутатор с 24 портами 10/100/1000Base-TX (из них 4 комбо-порта с поддержкой SFP). Предназначен для эксплуатации в жёстких условиях промышленных объектов, транспортных систем, энергетики и автоматизации. Обеспечивает гигабитное подключение до 24 устройств, поддерживает VLAN, ACL, избыточные протоколы и резервирование питания. Надёжное решение для построения отказоустойчивых сетей в условиях вибрации, пыли и широкого диапазона температур.
Высокая производительность и промышленная надёжность
Коммутатор построен на базе промышленной платформы Hirschmann: коммутационная способность до 48 Гбит/с, скорость обработки пакетов — 35,7 млн/с. Гарантирует неблокирующую работу всех портов при полной нагрузке.
24 порта Gigabit Ethernet с комбо-опциями
- 20 портов 10/100/1000Base-TX — для подключения оконечных устройств (камеры, контроллеры, точки доступа, рабочие станции).
- 4 комбо-порта (10/100/1000Base-TX или SFP) — гибкий выбор медного или оптического интерфейса для аплинков или удалённых сегментов.
- Поддержка SFP-модулей — многомодовые и одномодовые трансиверы для расстояний до 120 км.
Управление и безопасность сети
Полнофункциональный L2 коммутатор предоставляет администратору гибкие инструменты контроля трафика и защиты периметра промышленной сети.
Инструменты управления
- CLI (командная строка) — детальная настройка через консоль или SSH.
- Web-интерфейс — удобное управление через браузер.
- SNMP v1/v2/v3 — интеграция с системами мониторинга.
- HiVision / Industrial HiVision — фирменные утилиты Hirschmann для управления промышленными сетями.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация по IP, MAC, протоколам.
- Port Security — ограничение количества MAC-адресов на порту.
- DHCP Snooping / ARP Inspection — защита от атак на протоколы.
- 802.1X — аутентификация устройств на порту.
Гибкая сегментация: VLAN
До 4094 виртуальных сетей (802.1Q) позволяют изолировать технологические сегменты, гостевой доступ, системы безопасности и управляющий трафик.
Дополнительные возможности и протоколы
Промышленное резервирование (HIPER-Ring, MRP)
Поддержка протоколов резервирования колец Hirschmann (HIPER-Ring) и стандарта MRP (IEC 62439) — время восстановления менее 50 мс в кольцевой топологии.
Агрегация каналов (LACP)
Объединение нескольких портов в один логический канал для увеличения пропускной способности и отказоустойчивости.
IGMP Snooping / MLD Snooping
Оптимизация доставки группового трафика (видеонаблюдение, IPTV) — снижение нагрузки на сеть.
Spanning Tree (STP, RSTP, MSTP)
Защита от петель в сети и обеспечение резервных путей.
Избыточное питание
Два входа питания с защитой от обратной полярности и автоматическим переключением при отказе одного из источников.
Совместимое оборудование и аксессуары
Для полноценной работы Hirschmann MACH104-20TX-F рекомендуется использовать сертифицированные модули и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Hirschmann M-SFP-SX/MM (многомод), M-SFP-LX/SM (одномод), сторонние совместимые (Finisar, FS.com) | Для комбо-портов SFP — до 80 км |
| Медные трансиверы SFP 1000Base-T | Hirschmann M-SFP-T, совместимые (10Gtek, Flexoptix) | Для подключения по витой паре Cat5e/Cat6 до 100 м |
| Консольный кабель | DB9-RJ45, USB-console (FTDI) | Для первоначальной настройки через CLI |
| Патч-корды и шнуры | Cat5e/Cat6 UTP/FTP, LC/LC duplex (оптика) | Длина по топологии сети |
| Крепления для стойки | 19" монтажный комплект (входит в поставку) | Также возможна установка на DIN-рейку (опционально) |
| Блоки питания / резервирование | PS245-4A (220V AC) или PS245-4A-DC (24V DC) | Для организации избыточного питания |
Аналоги Hirschmann MACH104-20TX-F
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Hirschmann | MACH104-16TX-F | 16 портов 10/100/1000Base-T, 4 комбо SFP, меньше портов — компактнее |
| Hirschmann | RS20-24T2S2 | 24 порта 10/100Base-TX, 2 комбо-порта SFP, более бюджетное решение |
| Siemens | SCALANCE XC-224 | 24 порта 10/100/1000Base-T, 4 комбо SFP, промышленное исполнение, протоколы MRP/HRP |
| Moxa | EDS-528E-24GT4SFP | 24 порта Gigabit, 4 SFP, L2, избыточное питание, широкий температурный диапазон |
| TP-Link | TL-SG3428XMP | 24 порта PoE+ (384 Вт), 4 SFP+, L2/L3, для помещений (не промышленный) |
| Cisco | Catalyst IE3400-24P | 24 GE, промышленный, PoE+, 4 SFP, но дороже Hirschmann |
Рекомендация: При выборе аналога обращайте внимание на наличие промышленного исполнения (IP30, рабочая температура, виброустойчивость) и поддержку протоколов резервирования колец (HIPER-Ring, MRP).
Кому подойдёт Hirschmann MACH104-20TX-F
Рекомендуется, если вам нужно:
- Построить отказоустойчивую промышленную сеть (кольцевые топологии, резервирование питания).
- Подключить оборудование в условиях вибрации, пыли, высокой влажности и перепадов температур.
- Обеспечить гигабитные каналы до 24 устройств с возможностью оптического аплинка.
- Сегментировать трафик технологических процессов, CCTV, SCADA и гостевых сетей через VLAN.
- Управлять сетью через SNMP, CLI и Web с интеграцией в системы мониторинга.
Вероятно, не подойдёт, если:
- Вам нужен коммутатор для офиса или дома — избыточно и дорого.
- Требуется питание PoE+ для камер или телефонов — эта модель не поддерживает PoE.
- Достаточно неуправляемого свитча без функций L2.
- Необходимы порты 10 Гбит/с (SFP+) — рассмотрите Hirschmann MACH104-20TX-F-10G.
Конструкция и условия эксплуатации
Металлический корпус, 1U, защита IP30
Размеры 448×310×44 мм, вес 5,1 кг. Крепится в стандартную 19-дюймовую стойку или на DIN-рейку (опционально). Степень защиты IP30 от проникновения пыли и посторонних предметов.
Диапазон рабочих температур
- Эксплуатация: от -10°C до +60°C
- Хранение: от -40°C до +85°C
- Влажность: 10–95% (без конденсата) при работе
Устойчив к вибрации (MIL-STD-810F) и ударам (IEC 60068-2-27). Может устанавливаться в неотапливаемых помещениях, на транспортных средствах и промышленных объектах.
Технические характеристики
| Модель | Hirschmann MACH104-20TX-F |
| Артикул | 942 003-001 |
| Тип устройства | Коммутатор |
| Уровень коммутатора | L2 (управляемый) |
| Порты 10/100/1000Base-TX | 20 (основные) + 4 комбо (TX/SFP) |
| Комбо-порты (SFP) | 4 (1 Гбит/с, совместимы с медными трансиверами) |
| Таблица MAC адресов | 16 000 MAC |
| Максимальный VLAN ID | 4094 |
| Протоколы VLAN | 802.1Q |
| Память FLASH | 64 Мб |
| Объем ОЗУ | 256 Мб |
| Коммутационная способность | 48 Гбит/с |
| Скорость обработки пакетов | 35,7 млн пакетов/с |
| Тип питания | AC 220 В (два входа питания, резервирование) |
| Промышленное исполнение | Да (IP30, -10°C…+60°C) |
| Протоколы резервирования | HIPER-Ring, MRP, STP/RSTP/MSTP, LACP |
| ACL (IPv4/IPv6) | Да |
| Управление | CLI, Web, SNMP v1/v2/v3, Telnet, SSH |
| Размеры (Ш×Г×В) | 448 × 310 × 44 мм |
| Вес нетто | 5100 г |
| Размеры упаковки (Ш×Г×В) | 560 × 430 × 98 мм |
| Масса брутто | 6400 г |
| Монтаж в стойку | Да, 1U (в комплекте крепления) |
| Диапазон температур при эксплуатации | от -10°C до +60°C |
| Диапазон температур при хранении | от -40°C до +85°C |
| Относительная влажность при эксплуатации | 10–95% (без конденсата) |
| Производитель | Hirschmann |
Часто задаваемые вопросы
Для каких задач подходит Hirschmann MACH104-20TX-F?
Промышленная автоматизация, транспорт (ж/д, метро), энергетика, системы видеонаблюдения на производстве, нефтегазовая отрасль, где требуется отказоустойчивость и работа в жёстких условиях.
Какая степень защиты и диапазон температур?
Корпус IP30, рабочая температура от -10°C до +60°C. Устойчив к вибрации и ударам. Может работать в неотапливаемых помещениях.
Поддерживает ли резервирование питания?
Да, два входа питания 220 В AC с автоматическим переключением. При отказе одного источника второй берёт нагрузку без прерывания работы.
Можно ли использовать оптику для аплинков?
Да, 4 комбо-порта поддерживают установку SFP-модулей 1 Гбит/с (многомод до 550 м, одномод до 80-120 км).
Какие протоколы резервирования поддерживаются?
HIPER-Ring (восстановление <50 мс), MRP (IEC 62439), RSTP, MSTP, а также агрегация LACP.
Можно ли управлять через SNMP?
Да, SNMP v1/v2/v3 с возможностью интеграции в системы управления промышленной сети (HiVision, Nagios, Zabbix).
Сколько портов поддерживают комбо (медь/оптика)?
4 порта на передней панели: каждый может работать как 10/100/1000Base-TX (медь) или 1000Base-X (оптика через SFP).
Совместим ли с SFP-модулями других производителей?
Да, поддерживаются стандартные SFP 1 Гбит/с (Finisar, FS.com, Cisco, Moxa). Рекомендуется использовать Hirschmann M-SFP для полной совместимости.
Можно ли монтировать на DIN-рейку?
Да, опционально доступен монтажный комплект для DIN-рейки. В стандартной поставке — крепления для 19" стойки.
Чем отличается от обычного офисного коммутатора?
Промышленное исполнение: широкий температурный диапазон, защита от пыли/вибрации, избыточное питание, поддержка кольцевых протоколов восстановления (<50 мс). Для жёстких условий эксплуатации.
