C3 Solutions C3.UPS.G220K3U — трёхфазный онлайн-ИБП мощностью 20 кВА/20 кВт с двойным преобразованием. Предназначен для установки в стойку 3U или в виде башни. Поставляется без встроенных аккумуляторов, что позволяет гибко подбирать ёмкость внешних батарей (совместимая стойка C3.UPS.BP3U120V92). Обеспечивает стабильное питание критичного оборудования в ЦОД, промышленности, медицине и коммерческих объектах. Клеммные входы и выходы, регулируемый ток заряда (1–12 А), ЖК-дисплей с автоповоротом и интерфейс RS-232 для мониторинга.
Высокая мощность и чистое синусоидальное напряжение
ИБП построен по технологии online с двойным преобразованием: входное переменное напряжение выпрямляется, затем инвертор формирует стабильный трёхфазный синус 380/400 В. Мощность 20 кВА / 20 кВт при коэффициенте мощности 1,0 позволяет питать самое требовательное оборудование.
Трёхфазный вход / трёхфазный выход (3ф/3ф)
- Стабильность выходного напряжения — ±1% в статике, ±3% при динамических изменениях нагрузки.
- Перегрузочная способность — выдерживает 110% нагрузки до 60 мин, 125% — до 10 мин.
- КПД до 95% в режиме online, что снижает тепловыделение и затраты на электроэнергию.
Гибкое батарейное решение
Отсутствие встроенных АКБ даёт свободу выбора: используйте внешнюю батарейную стойку C3.UPS.BP3U120V92 для типового времени резервирования или соберите массив из нескольких стоек для увеличения автономии до нескольких часов.
Управление и мониторинг
ИБП предоставляет базовые инструменты для контроля и настройки параметров питания.
Способы управления
- ЖК-дисплей с автоповоротом — интуитивное меню, отображение всех электрических параметров, журнал событий.
- RS-232 — подключение к ПК или SNMP-адаптеру для удалённого мониторинга (протокол Modbus по запросу).
- Регулировка тока заряда — от 1 до 12 А, настраивается через меню для оптимальной зарядки батарей.
Защита оборудования
- Защита от перепадов напряжения — online-топология полностью фильтрует все помехи и провалы.
- Защита от короткого замыкания и перегрузки — автоматическое отключение инвертора с повторным запуском.
- Холодный старт — включение ИБП от батарей при отсутствии сети.
Конструктивные особенности и совместимость
Универсальный монтаж

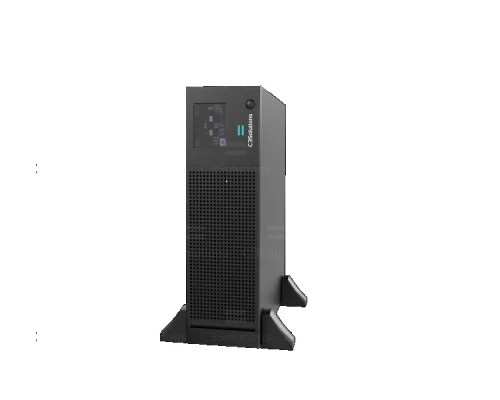

Корпус высотой 3U (130 мм) подходит для любой стандартной 19-дюймовой стойки. Опционально ИБП может эксплуатироваться как башня (tower) — ножки и вертикальные накладки входят в комплект.
Клеммные подключения
Силовые клеммы на входе и выходе рассчитаны на сечения до 35 мм². Заземление выполнено через отдельную клемму. Подходит для трёх- и четырёхпроводных трёхфазных сетей (3L+N+PE).
Работа при высоких температурах
Диапазон рабочих температур: 0…+40 °C. При этом КПД остаётся высоким. Встроенный интеллектуальный вентилятор с регулировкой скорости снижает шум.
Совместимое оборудование и аксессуары
Для комплексного резервирования рекомендуется использовать внешние батарейные стойки C3 Solutions и интерфейсные модули.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Внешняя батарейная стойка | C3 Solutions C3.UPS.BP3U120V92 | 120 В, одна стойка на 3U; можно соединять до 4 стоек последовательно для увеличения напряжения или параллельно для ёмкости |
| SNMP-карта / адаптер | Rittal, APC AP9630 (через RS-232) | Удалённый мониторинг по протоколу SNMP, отправка событий по e-mail |
| Кабель RS-232 | DB9 (female) — DB9 (female), длина обычно 1,8 м | Для подключения к ПК или консольному порту |
| Силовые кабели | Медные многожильные, сечение жил подбирается по проекту (до 35 мм²) | Клеммные колодки в комплекте, требуются концевые гильзы |
| Винты для монтажа в стойку | M6 x 12 мм или аналоги (входят в комплект) | Стандартные для 19" оборудования |
Аналоги C3 Solutions C3.UPS.G220K3U
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с похожими характеристиками (3ф/3ф, 20 кВА, без АКБ, стоечное исполнение).
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| C3 Solutions | C3.UPS.G210K3U (10 кВА) | Младшая модель, 10 кВА/10 кВт, тот же форм-фактор 3U, также без АКБ. |
| Eaton | Eaton 9PX 20kVA RM 3:3 | 20 кВА, 3ф/3ф, стоечное 6U, встроенные батареи (опция), выше стоимость. |
| APC | APC Smart-UPS SRT20KRMXLI | 20 кВА, 3ф/3ф, стойка 6U, встроенные батареи / поддержка внешних, сетевые интерфейсы в комплекте. |
| Legrand | Keurling MPS 20kVA RM 3:3 | 20 кВА, 3ф/3ф, стойка 4U, без АКБ, похожая концепция — внешние батареи. |
| IPON | IPON-UPS-33-20K-RM | 20 кВА, 3ф/3ф, стойка 3U, без батарей, интерфейсы RS-232 и USB. |
Рекомендация: При выборе аналога обращайте внимание на габариты (количество юнитов), тип входа/выхода (3ф/3ф) и способ подключения внешних батарей. C3 Solutions C3.UPS.G220K3U выделяется компактностью (3U) и полной совместимостью с батарейным блоком той же серии.
Кому подойдёт C3 Solutions C3.UPS.G220K3U
Рекомендуется, если вам нужно:
- Запитать трёхфазное оборудование (станки, серверы, медицинские приборы) мощностью до 20 кВт.
- Реализовать централизованную батарейную комнату — ИБП без АКБ легко интегрируется с внешними стойками.
- Обеспечить «чистый» синус и защиту от всех проблем сети (скачки, провалы, помехи).
- Сэкономить место в стойке — высота всего 3U.
- Управлять питанием через RS-232 и ЖК-дисплей.
Вероятно, не подойдёт, если:
- Нужна однофазная сеть (220 В) — эта модель только 3ф/3ф.
- Обязательно наличие встроенных батарей для немедленного использования «из коробки».
- Требуется ИБП малой мощности (до 10 кВт) — есть более компактные модели серии.
- Необходимо удалённое управление по SNMP без дополнительных адаптеров.
Конструкция и условия эксплуатации
Металлический корпус, 3U
Размеры 440 x 660 x 130 мм (Ш x Г x В) без батарей. Вес около 18 кг (только ИБП). Передняя панель с ЖК-дисплеем, светодиодной индикацией и кнопками управления. Вентиляционные решётки спереди и сзади.
Условия эксплуатации
- Рабочая температура: 0…+40 °C
- Температура хранения: –20…+60 °C
- Относительная влажность: до 90% (без конденсата)
- Степень защиты: IP20
- Охлаждение: принудительное (2 вентилятора с регулировкой)
Рекомендуется установка в помещениях с контролируемым климатом (ЦОД, серверные, производственные цеха).
Технические характеристики
| Модель | C3 Solutions C3.UPS.G220K3U |
| Артикул | C3.UPS.G220K3U |
| Тип устройства | ИБП онлайн (двойное преобразование) |
| Форм-фактор | Стойка 3U / башня (tower) |
| Мощность | 20 кВА / 20 кВт |
| Конфигурация фаз | 3ф/3ф (трёхфазный вход / трёхфазный выход) |
| Наличие АКБ | Без встроенных аккумуляторов |
| Совместимая АКБ | C3.UPS.BP3U120V92 (DC-шина N/±240 В) |
| Ток заряда (регулируемый) | 1–12 А |
| Тип подключения (вход/выход) | Клеммный терминал |
| Дисплей | ЖК-дисплей с автоповоротом |
| Интерфейсы управления | RS-232 |
| КПД (режим online) | до 95% |
| Перегрузочная способность | 110% — 60 мин, 125% — 10 мин |
| Защита оборудования | От перепадов напряжения, помех, короткого замыкания, перегрузки |
| Холодный старт | Да |
| Габариты (Ш x Г x В) | 440 x 660 x 130 мм (3U) |
| Вес нетто | около 18 кг (без батарей) |
| Монтаж в стойку | Да (19") |
| Рабочая температура | 0…+40 °C |
| Влажность (рабочая) | 0–90% без конденсата |
| Производитель | C3 Solutions |
Часто задаваемые вопросы
Для каких задач подходит ИБП C3 Solutions C3.UPS.G220K3U?
ЦОД, промышленные линии, медицинское оборудование, коммерческие объекты, требующие трёхфазного стабильного питания мощностью до 20 кВт.
В каком форм-факторе поставляется этот ИБП?
19-дюймовая стойка 3U (130 мм) или установка в виде башни (tower). Все необходимые крепления в комплекте.
Какая конфигурация фаз у C3.UPS.G220K3U?
Трёхфазный вход и трёхфазный выход (3ф/3ф). Номинальное напряжение 380/400 В.
Почему в комплекте нет аккумуляторов?
Конструкция предназначена для работы с внешними батарейными стойками. Это упрощает замену АКБ и позволяет наращивать автономию без ограничений.
Какая внешняя батарея совместима?
Совместимая батарейная стойка — C3.UPS.BP3U120V92 (120 В, 3U). При необходимости можно использовать аналоги с напряжением DC-шины N/±240 В.
Как регулируется ток заряда?
Через меню ЖК-дисплея или командой по RS-232. Диапазон настройки — от 1 до 12 А, что позволяет адаптировать заряд под ёмкость батарей.
Какие интерфейсы управления доступны?
RS-232 на задней панели и многофункциональный ЖК-дисплей с автоповоротом. Для SNMP потребуется внешний адаптер.
Как подключаются силовые кабели?
Вход и выход — клеммные колодки. Подходят медные одножильные или многожильные кабели сечением до 35 мм².
Защищает ли ИБП от перепадов напряжения?
Да, онлайн-топология обеспечивает гальваническую развязку и полную фильтрацию любых возмущений сети (скачки, провалы, шумы).
Сложно ли монтировать ИБП в стойку?
Монтаж аналогичен серверному оборудованию 3U: устанавливаете на направляющие, фиксируете винтами. Вес без батарей не требует усиления стоек.
