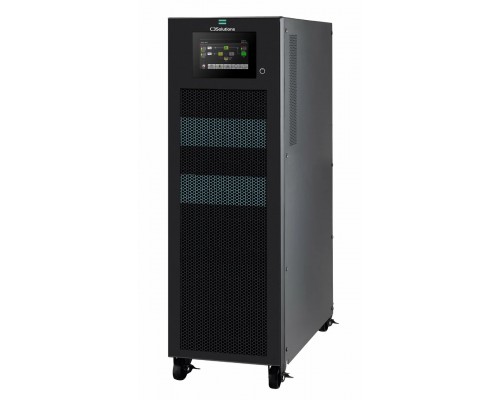

C3 Solutions C3.UPS.G3T3360K — трехфазный источник бесперебойного питания с двойным преобразованием (Double Conversion) мощностью 60 кВА / 60 кВт. Выполнен в башенном исполнении, без встроенных аккумуляторов — питание осуществляется от внешних батарейных шкафов с DC-шиной ±240В/N. Поддерживает два независимых ввода питания, сервисный байпас и регулируемый ток заряда. Оснащен цветным ЖК-тачскрином и интерфейсом RS-232 для интеграции в системы мониторинга. Идеален для защиты критической нагрузки в ЦОД, на промышленных объектах, в медицинских и коммерческих учреждениях.
Высокая мощность и надежная защита
ИБП обеспечивает чистую синусоиду на выходе с высоким КПД (>94% онлайн-режим). Мощность 60 кВА/60 кВт позволяет одновременно питать серверные стойки, оборудование инженерной инфраструктуры, станки и медицинские аппараты. Полная стабилизация входного напряжения и частоты защищает нагрузку от всех видов перепадов и провалов сети.
Три режима работы
- Online (двойное преобразование) — полная изоляция нагрузки от сети, максимальное качество питания.
- Eco-mode — при стабильной сети инвертор переключается в байпас для снижения энергопотребления (КПД до 99%).
- Режим батареи — при пропадании сети питание берется от внешних АКБ без переключения.
Два независимых ввода питания
Два отдельных входа (основной и байпасный) позволяют подключать разные источники — например, основной фидер и резервный от другого распределительного щита, повышая отказоустойчивость.
Управление и мониторинг
Благодаря интеллектуальному интерфейсу и ЖК-тачскрину настройка и контроль параметров не требуют специального ПО. Для удаленного управления предусмотрен порт RS-232.
Цветной сенсорный дисплей
- Отображение входного/выходного напряжения, тока, частоты, нагрузки в кВт/кВА.
- Мониторинг состояния батарей (напряжение, ток заряда/разряда, уровень заряда).
- Просмотр журнала событий, аварий, истории переключений.
- Настройка всех параметров через интуитивное меню (пороги байпаса, ток заряда, режимы работы).
Интерфейс RS-232
Подключение к ПК или системе управления зданием (BMS). Поддержка протоколов Modbus RTU, а также возможность установить дополнительную SNMP-карту для мониторинга по сети.
Дополнительные возможности
Сервисный байпас
Встроенный ручной или автоматический байпас позволяет обслуживать ИБП без отключения нагрузки — критически важно для ЦОД и медицинских учреждений.
Регулируемый ток заряда (1–18 А)
Позволяет адаптировать зарядное устройство к емкости подключенных внешних батарей. Меньший ток для небольших комплектов, больший — для батарейных шкафов большой емкости.
Гибкая конфигурация внешних АКБ
Два гнезда для подключения батарейных шкафов (кабельные вводы). Возможность параллельного включения до 6 внешних шкафов (суммарное время автономии до 8 часов и более).
Совместимые аксессуары и внешние АКБ
Для полноценной работы C3.UPS.G3T3360K используйте сертифицированные батарейные шкафы и кабели C3 Solutions. Ниже приведены основные позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Внешний батарейный шкаф | C3 Solutions G3T-BAT-40Ah (40 шт. 12В), C3-BAT-60Ah, C3-BAT-80Ah с напряжением ±240В | Емкость подбирается по времени автономии. Шкафы готовы к подключению. |
| Кабельные сборки | Силовые кабели сечением 35–50 мм² с клеммными наконечниками (комплектуются под заказ) | Длина от ИБП до батарейного шкафа до 30 метров. |
| Дополнительные интерфейсы | Сетевые карты SNMP (C3-NMC), релейные платы сухих контактов | Устанавливаются в слот расширения на задней панели. |
| Автоматические выключатели | Внешние рубильники и автоматы на вход/выход (рекомендуются 63–100 А, категория C) | Требуются для обеспечения безопасности и соответствия нормативам. |
| Крепление для батарейных шкафов | Бат-полки и опорные стойки (при необходимости стационарной установки) | Заказываются отдельно для монтажа в стойку. |
Аналоги ИБП C3.UPS.G3T3360K
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы от других производителей с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Eaton | 9PX 60kVA 3:3 | Трехфазный ИБП (3/3), двойное преобразование, до 60 кВт, ЖК-дисплей, поддержка внешних АКБ, встроенный байпас. Выше цена, более широкая сеть сервиса. |
| APC by Schneider Electric | Smart-UPS Symmetra PX 60kW, SY60K80H-PDNB | Модульная конструкция (до 60 кВт), масштабируемая мощность, встроенный байпас, управление. Требует отдельные батарейные модули. |
| Delta | Ultron HPH 60kVA (3:3) | Промышленный ИБП 60 кВА, КПД до 95%, сенсорный экран, байпас, RS-232/SNMP. Цена близка к C3 Solutions. |
| Emerson / Vertiv | Liebert GXT5 60kVA (3:3) | Высокая надежность, стабилизация, мониторинг. Сравним по характеристикам с C3.UPS.G3T3360K. |
| C3 Solutions | C3.UPS.G3T320K (20 кВА/кВт) | Младшая модель той же серии G3T – при меньшей требуемой мощности. |
Рекомендация: При выборе аналога обращайте внимание на форм-фактор (башня/модульный), возможность подключения внешних АКБ, наличие двух независимых вводов и сервисного байпаса. Для объектов с жесткими требованиями по эксплуатации (промышленность, медицина) C3.UPS.G3T3360K – оптимальное решение по соотношению цена/возможности.
Кому подойдёт C3.UPS.G3T3360K
Рекомендуется, если вам нужно:
- Защитить оборудование ЦОД, промышленных серверных, медицинских диагностических комплексов.
- Получить бесперебойное питание мощностью 60 кВт с возможностью масштабировать время работы.
- Использовать внешние батареи (отдельные шкафы) для увеличения автономии.
- Подключить два независимых фидера для повышения надежности электропитания.
- Управлять ИБП удаленно через RS-232 или SNMP.
Вероятно, не подойдёт, если:
- Требуется однофазный ИБП или мощность менее 10 кВА.
- Необходима встроенная аккумуляторная батарея (модель без АКБ).
- Отсутствует возможность установки внешних батарейных шкафов.
- Бюджет ограничен – есть более дешевые ИБП малой мощности.
Конструкция и условия эксплуатации
Башенный корпус (Tower)
Корпус выполнен из металла, обеспечивает эффективное охлаждение. Габариты и вес зависят от комплектации (без АКБ). Возможна установка на пол или на монтажную платформу. Габариты ориентировочные: Ш×Г×В 600×800×1200 мм (уточняйте у продавца).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C (рекомендуемый +20...+25°C для максимального срока службы батарей).
- Хранение: от -20°C до +60°C.
- Относительная влажность: 20–90% без конденсата.
Подходит для установки в отдельных помещениях ЦОД, серверных, цехах с нормальными условиями окружающей среды.
Технические характеристики
| Модель | C3 Solutions C3.UPS.G3T3360K |
| Артикул | C3.UPS.G3T3360K |
| Форм-фактор | Башня (Tower) |
| Мощность (полная / активная) | 60 кВА / 60 кВт |
| Конфигурация фаз | 3ф/3ф (трехфазный вход / трехфазный выход) |
| Наличие АКБ | Без встроенных аккумуляторов |
| DC-шина | ±240В / N |
| Ток заряда | Регулируемый, 1–18 А |
| Сервисный байпас | Да (встроенный) |
| Количество входов питания | Два независимых ввода |
| Тип подключения (вход) | Клеммный терминал |
| Тип подключения (выход) | Клеммный терминал |
| Дисплей | Цветной ЖК-тачскрин |
| Интерфейсы управления | RS-232 |
| Габариты | Зависят от комплектации (уточняйте) |
| Вес (без АКБ) | Зависит от комплектации |
| Защита оборудования | Стабилизация питания, защита от перепадов, КЗ, перегрузки, перенапряжения |
| Поддержка внешних АКБ | Да (через внешние шкафы) |
| Интеграция с системами мониторинга | Через RS-232 (Modbus, опционально SNMP) |
| Применение | ЦОД, промышленность, медицина, коммерческие объекты |
Часто задаваемые вопросы
Как подобрать внешние АКБ для C3.UPS.G3T3360K?
Напряжение DC-шины ±240В/N. Рекомендуется использовать внешние батарейные шкафы C3 Solutions с напряжением ±240В. Емкость рассчитывается исходя из требуемого времени автономии и мощности нагрузки.
Можно ли подключить ИБП к однофазной сети?
Нет, данная модель требует трехфазного входа 380/400/415В (3ф/3ф). Для однофазных сетей используйте другие серии C3 Solutions.
Какие функции доступны через ЖК тачскрин?
Отображение параметров сети и нагрузки, настройка порогов напряжения, тока заряда, режимов работы, просмотр событий и аварий, управление байпасом.
Как осуществляется подключение – какие клеммы используются?
Подключение входа и выхода производится через клеммные терминалы (винтовые зажимы) на задней панели. Предусмотрены отдельные клеммы для двух независимых вводов.
Что такое регулируемый ток заряда 1–18 А и как его настроить?
Ток заряда можно изменять в пределах 1–18 А через меню на тачскрине. Значение выбирается в зависимости от емкости внешних батарей – для небольших комплектов ток снижают, для больших – увеличивают.
Как работает сервисный байпас?
Сервисный байпас позволяет переключить нагрузку напрямую на входную сеть в обход инвертора, что дает возможность обслуживать или заменять ИБП без отключения оборудования.
Какие системы мониторинга поддерживаются?
Через интерфейс RS-232 возможна интеграция с системами SNMP, Modbus и ПО мониторинга (например, C3 PowerMonitor) с помощью внешних адаптеров.
Какие меры безопасности предусмотрены?
Защита от короткого замыкания, перегрузки, превышения/понижения напряжения, перегрева, глубокого разряда батарей. Автоматический отключение при аварийных ситуациях.
Почему напряжение DC-шины ±240В/N?
Такое напряжение расширяет выбор внешних батарейных шкафов, обеспечивает высокий КПД инвертора и позволяет использовать стандартные промышленные аккумуляторы с номиналом 12В, соединяя их последовательно.
Какой ожидаемый срок службы ИБП?
При соблюдении условий эксплуатации (температура, влажность, нагрузка) срок службы ИБП составляет не менее 10 лет. Внешние батареи требуют замены каждые 3–5 лет в зависимости от типа и циклов.
