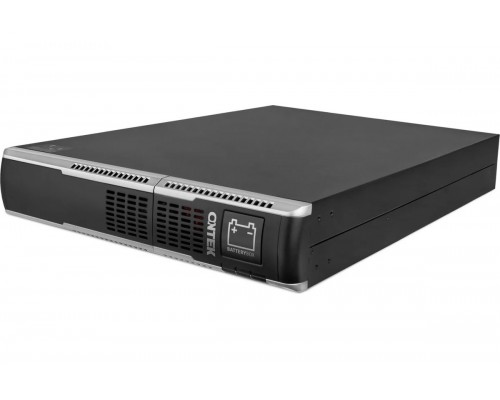

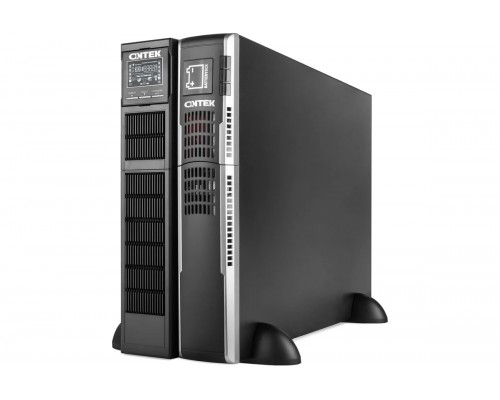

Батарейный модуль SM RT 3 BM 18Ач 72В VRLA (артикул SMRT3BM_WRL) — герметичный свинцово-кислотный аккумуляторный модуль для резервного и автономного электропитания. Ёмкость 18 А·ч при напряжении 72 В, корпус оптимизирован для монтажа на DIN-рейку или в 19-дюймовую стойку. Встроенная защита от короткого замыкания, перегрузки и глубокого разряда продлевает срок службы до 5 лет. Модуль поддерживает параллельное соединение для увеличения ёмкости. Решение для ЦОД, промышленных объектов, систем безопасности и автономных энергосистем.
Высокая ёмкость и стабильная работа
Модуль построен на технологии VRLA (Valve Regulated Lead Acid): электролит абсорбирован, разряд герметичен, не требует долива воды. Срок службы до 5 лет при соблюдении температурного режима. Низкий саморазряд — менее 3% в месяц при +20°C.
72 В, 18 А·ч — оптимальный баланс
- Напряжение 72 В — универсально для совместимости с большинством ИБП и промышленных систем.
- Ёмкость 18 А·ч — достаточно для резервирования серверного оборудования, систем связи и видеонаблюдения.
- Параллельное подключение — увеличивайте время автономии без простоя.
Надёжная защита
- Защита от короткого замыкания — автоматическое отключение при аварии.
- Защита от перегрузки — ограничение тока при превышении нагрузки.
- Защита от глубокого разряда — продлевает ресурс батареи.
Конструкция и монтаж
Герметичный корпус из негорючего пластика. Горизонтальная установка на DIN-рейку или в 19" стойку. Габариты 483×130×220 мм, вес 28 кг. Компактные размеры позволяют размещать модуль в ограниченных пространствах телекоммуникационных шкафов.
Безопасность и простота эксплуатации
Батарейный модуль не требует обслуживания, за исключением контроля температуры и периодической проверки напряжения.
Встроенные системы защиты
- Термокомпенсация — автоматическая корректировка напряжения заряда в зависимости от температуры.
- Клапан сброса избыточного давления — предотвращает разрыв корпуса при аварийном газообразовании.
- Изоляция корпуса — исключает случайное замыкание контактов.
Условия эксплуатации
- Рабочая температура: от -15°C до +40°C.
- Рекомендуемая температура для максимального срока службы: +20°C ± 5°C.
- Влажность: 10–90% без конденсата.
- Допускается хранение при температуре от -20°C до +50°C.
Дополнительные возможности и особенности
Параллельное соединение
Модули SMRT3BM_WRL можно подключать параллельно для увеличения суммарной ёмкости. При параллельном соединении важно использовать модули одной партии и одинакового состояния заряда.
Совместимость с ИБП
Модуль совместим с большинством ИБП и зарядных устройств, рассчитанных на номинальное напряжение 72 В. Рекомендуется проверить параметры зарядного тока.
Экологичность
Свинцово-кислотные батареи подлежат вторичной переработке. Корпус маркирован для сортировки.
Совместимое оборудование и аксессуары
Для подключения и обслуживания модуля рекомендуется использовать следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| ИБП с напряжением 72 В | SM RT, ИБП SMA, Eaton 93PS, APC Smart-UPS (модели под 72 В) | Проверьте совместимость по напряжению и току заряда |
| Зарядное устройство 72 В | ЗУ на 72 В, ток заряда 2–5 А (рекомендуется 0.1C) | Не превышайте максимальное напряжение заряда 82.8 В |
| Разъёмы и клеммы | Клеммы M6, разъёмы Anderson SB50, вилка IEC 60320 C13/C19 | Используйте только медные наконечники под crimp |
| Кабель силовой | Медный многожильный кабель сечением 6–10 мм², изоляция до 105°C | Длина до 5 м без существенных потерь |
| Крепление для DIN-рейки | Универсальные фиксаторы для DIN 35 мм, входят в комплект | Допускается также монтаж в 19" стойку |
Аналоги батарейного модуля SM RT 3 BM 18Ач 72В
Если модель недоступна или требуется сравнение, рассмотрите альтернативы с близкими параметрами.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Delta | DCF72-18B | 18 Ач, 72 В, VRLA, компактный корпус, меньший вес (25 кг) |
| Yuasa | NPW72-18 | 18 Ач, 72 В, AGM, высокая надёжность, увеличенный срок службы до 7 лет |
| Vision | CP1272F | 17 Ач, 72 В, для ИБП, аналог по ёмкости, цена ниже |
| BB Battery | HR72-18 | 18 Ач, 72 В, AGM, возможность глубокого разряда, для циклического режима |
Рекомендация: При замене обращайте внимание на напряжение, ёмкость, габариты и тип разъёмов. Модуль SM RT отличается универсальным креплением (DIN-рейка + 19") и встроенной защитой.
Кому подойдёт батарейный модуль SM RT 3 BM 18Ач 72В
Рекомендуется, если вам нужно:
- Резервное питание для ЦОД, серверных, активного сетевого оборудования.
- Автономное электропитание систем безопасности, видеонаблюдения, контроля доступа.
- Промышленные объекты, телекоммуникационные шкафы, распределённые системы.
- Компактный модуль для монтажа на DIN-рейку или в 19" стойку.
- Батарея со встроенными защитами и возможностью параллельного соединения.
Вероятно, не подойдёт, если:
- Требуется батарея малой ёмкости (до 10 Ач) для портативных устройств.
- Нужно напряжение 12 В или 48 В — модуль выдаёт только 72 В.
- Необходима литий-ионная батарея с большим ресурсом и более низким весом.
- Применение в системах с частыми глубокими циклами — лучше AGM или LiFePO4.
Конструкция и условия эксплуатации
Герметичный корпус, 1U
Размеры 483×130×220 мм, вес 28 кг. Монтируется на DIN-рейку 35 мм или в 19-дюймовую стойку (занимает 3U). Корпус из пластика V-0, устойчив к возгоранию.
Условия эксплуатации
- Рабочая температура: от -15°C до +40°C.
- Температура хранения: от -20°C до +50°C.
- Влажность при эксплуатации/хранении: 10–90% (без конденсата).
- Саморазряд при +20°C: менее 3% в месяц.
Модуль устойчив к механическим нагрузкам, может устанавливаться в транспортных средствах (при дополнительной фиксации).
Технические характеристики
| Модель | SM RT 3 BM 18Ач 72В VRLA |
| Артикул | SMRT3BM_WRL |
| Емкость батареи | 18 А·ч |
| Напряжение | 72 В |
| Тип батареи | Свинцово-кислотная герметичная (VRLA) |
| Срок службы | До 5 лет |
| Рабочая температура | от -15°C до +40°C |
| Габариты (Ш×В×Г) | 483 × 130 × 220 мм |
| Вес | 28 кг |
| Монтаж | На DIN-рейку (35 мм) или в стойку 19" (3U) |
| Защита | От короткого замыкания, перегрузки, глубокого разряда |
| Саморазряд при +20°C | Менее 3% в месяц |
| Конструкция | Герметичная, необслуживаемая |
| Подключение | Поддержка параллельного соединения |
| Совместимость | С большинством ИБП и автономных систем на 72 В |
| Применение | ЦОД, промышленные и коммерческие объекты, автономные энергосистемы |
| Тип клемм | M6 (медные), разъём по запросу |
| Стандарт безопасности | IEC 60950, UN 2800 |
| Производитель | SM (Smart Modular) |
Часто задаваемые вопросы
Для каких систем подходит этот батарейный модуль?
Для ИБП, резервного питания серверных, ЦОД, телекоммуникационного оборудования, систем видеонаблюдения, охранной сигнализации, аварийного освещения и автономных энергосистем с напряжением 72 В.
Как подключить модуль к ИБП?
Используйте силовые кабели сечением не менее 6 мм² с медными наконечниками M6. Соблюдайте полярность. Рекомендуется предварительно зарядить модуль до напряжения 79.2–82.8 В.
Можно ли соединять несколько модулей параллельно?
Да, модули можно подключать параллельно для увеличения ёмкости. Используйте модули одной партии и одинакового состояния заряда. Максимальное количество модулей в параллели — 4, после чего требуется проверка тока.
Какое максимальное напряжение заряда?
Для VRLA при +20°C — 82.8 В (2.3 В на элемент). Температурная компенсация: −3 мВ/°C на элемент. Не превышайте 84 В.
Какой срок службы при правильной эксплуатации?
Для VRLA при температуре +20°C и заряде в буферном режиме — до 5 лет. При циклическом режиме (глубокие разряды) срок снижается до 2–3 лет.
Можно ли устанавливать модуль на улице?
Только при условии защиты от прямых солнечных лучей и осадков. Рабочая температура от -15°C до +40°C. При минусовых температурах ёмкость снижается, но модуль остаётся работоспособным.
Как утилизировать модуль после окончания срока службы?
Свинцово-кислотные батареи подлежат обязательной вторичной переработке. Сдайте модуль в специализированный пункт приёма или свяжитесь с поставщиком.
Входит ли в комплект крепление для монтажа?
Да, в комплекте есть DIN-фиксаторы для рейки 35 мм и винты для установки в стойку. Дополнительные 19" полки не требуются.
Каков уровень саморазряда при хранении?
При температуре +20°C — менее 3% в месяц. Рекомендуется подзарядка каждые 6–8 месяцев при хранении.
Подходит ли модуль для систем с частыми глубокими разрядами?
VRLA оптимизирована для буферного режима. Для глубоких циклов лучше использовать AGM или LiFePO4. Допускается не более 2–3 глубоких разрядов в год.
