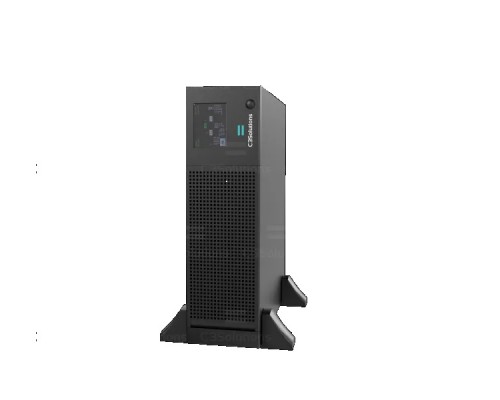

C3 Solutions C3.UPS.G210K3U — профессиональный трехфазный источник бесперебойного питания мощностью 10 кВА / 10 кВт в формате 3U стойка/башня. ИБП предназначен для защиты критически важного оборудования в центрах обработки данных, промышленных предприятиях, медицинских учреждениях и коммерческих объектах. Модель не имеет встроенных аккумуляторов и совместима с внешней батарейной стойкой C3.UPS.BP3U120V9, что позволяет гибко настраивать время автономной работы. Поддерживает регулируемый ток заряда (1–12 А), оснащен ЖК-дисплеем для мониторинга параметров и клеммными терминалами для надежного подключения.
Высокая мощность и стабильность питания
ИБП C3.UPS.G210K3U обеспечивает чистое синусоидальное выходное напряжение с коэффициентом мощности 1,0 (10 кВт при 10 кВА). Предназначен для работы в трехфазных сетях 380/400/415 В с автоматической стабилизацией напряжения в широком диапазоне. Двукратное преобразование (Online Double Conversion) гарантирует полную изоляцию нагрузки от всех помех, перепадов и скачков в питающей сети.
Основные преимущества
- Мощность 10 кВА / 10 кВт — достаточна для питания серверных стоек, промышленных контроллеров, медицинского диагностического оборудования.
- Трехфазный вход / трехфазный выход (3/3) — высокая эффективность и равномерная загрузка фаз.
- Отсутствие встроенных АКБ — возможность подключения внешних батарейных стоек для наращивания времени резервирования.
- Регулируемый ток заряда — от 1 до 12 А для оптимальной работы с различными типами батарей.
Гибкость конфигурации
Благодаря поддержке внешних батарейных стоек C3.UPS.BP3U120V9, вы можете масштабировать время автономной работы от нескольких минут до нескольких часов в зависимости от потребностей объекта. ИБП может устанавливаться как в 19-дюймовую стойку (3U), так и в башенном исполнении — подходит для помещений с различной планировкой.
Управление и мониторинг
Интуитивный интерфейс и защита важных параметров работы ИБП.
Дисплей и контроль
- ЖК-дисплей — отображение входного/выходного напряжения, частоты, уровня заряда, нагрузки и состояния батарей.
- Светодиодная индикация — режимы работы (норма, байпас, батарея, авария).
- Настройка тока заряда — программирование от 1 до 12 А через меню дисплея.
Коммуникационные возможности
- RS-232 — подключение к ПК для локального мониторинга.
- Сухие контакты — сигнализация о смене режима или аварии.
- Опциональная плата SNMP — удаленное управление через сеть Ethernet.
Защита и безопасность
- Защита от перегрузок — автоматическое отключение нагрузки при превышении.
- Защита от короткого замыкания — электронный предохранитель с автоматическим восстановлением.
- Аварийный байпас — ручной или автоматический переход на питание от сети для обслуживания.
Дополнительные возможности
Online Double Conversion (VFI)
Постоянное двойное преобразование: AC -> DC -> AC, обеспечивающее нулевое время переключения на батарею и полную гальваническую развязку нагрузки от сети.
Широкий диапазон входного напряжения
Стабильная работа при колебаниях от 304 В до 478 В (линейное) без перехода на батарею, что снижает износ АКБ.
Функция Eco-Mode
Экономичный режим с КПД до 98% при питании нагрузки через байпас с автоматическим переключением на двойное преобразование при ухудшении качества сети.
Совместимое оборудование и аксессуары
Для полной комплектации системы бесперебойного питания используйте сертифицированные компоненты C3 Solutions.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Внешняя батарейная стойка | C3.UPS.BP3U120V9 — 9 АКБ, DC шина ±120 В | Для увеличения времени резервирования до 8+ часов |
| Силовые кабели и клеммы | Кабель 5-жильный (3 фазы + N + PE), сечение 6–16 мм² | Тип подключения — клеммный терминал |
| Плата SNMP (опция) | SNMP-карта C3.UPS.SNMP или сторонняя совместимая | Для удаленного мониторинга через Ethernet |
| Кабель RS-232 | DB9 Female — DB9 Male, длина 1,8 м | Для локальной настройки и мониторинга |
| Комплект для стоечного монтажа | Направляющие и винты M6 — входят в комплект | Форм-фактор 3U |
| Блокировщик байпаса (Bypass) | Внешний ручной байпас (опция) | Для безопасного обслуживания ИБП |
Аналоги C3 Solutions C3.UPS.G210K3U
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы сходной мощности и конфигурации.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| APC / Schneider | Smart-UPS SRT10KXLI | 10 кВА, 3:1 (вход 3ф, выход 1ф), встроенные батареи, ниже КПД в режиме online. |
| Eaton | 9PX 10K (3:3) | 10 кВА, 3/3, внешние АКБ, ЖК-дисплей, более высокая цена, сервис Eaton. |
| CyberPower | OL10KERT3U | 10 кВА, 3/3, форма 3U, встроенные батареи (опция), регулируемый ток заряда. |
| Powercom | VGS-10K (3:3) | 10 кВА, 3/3, внешние АКБ, бюджетный сегмент, базовый мониторинг. |
| IEQ (Россия) | IEQ-10K-3/3 | 10 кВА, 3/3, внешние батареи, адаптирован к российским сетям, цена ниже. |
Рекомендация: При выборе аналога обращайте внимание на поддержку трехфазного выхода, наличие внешних батарейных стоек и мощность по активной нагрузке. C3.UPS.G210K3U выгодно отличается коэффициентом мощности 1,0 и регулируемым током заряда.
Кому подойдёт C3 Solutions C3.UPS.G210K3U
Рекомендуется, если вам нужно:
- Защитить серверное оборудование, СХД, активное сетевое оборудование в ЦОД.
- Обеспечить бесперебойное питание промышленных станков, ЧПУ, автоматики.
- Питать медицинское диагностическое оборудование (МРТ, КТ, УЗИ) с жесткими требованиями к напряжению.
- Гибко наращивать время автономии за счет внешних батарейных стоек.
- Получить полный контроль над параметрами сети через ЖК-дисплей и SNMP.
Вероятно, не подойдёт, если:
- Требуется однофазный ИБП для дома или небольшого офиса — избыточно.
- Нужен ИБП с встроенными батареями для быстрого развертывания без дополнительных стоек.
- Мощность менее 5 кВт — можно рассмотреть более компактные модели.
- Необходима работа в режиме дизель-генератора с плохой формой напряжения — потребуется фильтр.
Конструкция и условия эксплуатации
Металлический корпус, 3U
ИБП выполнен в прочном металлическом корпусе, пригодном для установки в 19-дюймовую стойку (3U) или в башенном исполнении. Размеры и вес зависят от конфигурации (без учета внешних АКБ). Вентиляторное охлаждение с регулировкой скорости обеспечивает низкий уровень шума при малой нагрузке.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +60°C
- Влажность: 20–90% (без конденсата)
ИБП предназначен для установки в чистых, сухих, вентилируемых помещениях с контролируемым климатом (серверные, производственные цеха, медицинские кабинеты).
Технические характеристики
| Модель | C3 Solutions C3.UPS.G210K3U |
| Артикул | C3.UPS.G210K3U |
| Форм-фактор | Стойка 3U / Башня |
| Мощность (кВА / кВт) | 10 кВА / 10 кВт (PF = 1,0) |
| Конфигурация фаз | 3/3 (трехфазный вход, трехфазный выход) |
| Топология | Online Double Conversion (VFI SS 111) |
| Наличие АКБ | Без встроенных аккумуляторов |
| Совместимая внешняя АКБ | C3.UPS.BP3U120V9 (DC шина ±120 В) |
| DC-шина | ±120 В |
| Ток заряда (регулируемый) | 1–12 А |
| Тип подключения входа/выхода | Клеммный терминал (5-жильный кабель) |
| Дисплей | ЖК-дисплей (напряжение, нагрузка, батарея, режимы) |
| Входное напряжение (номинал) | 380/400/415 В (3 фазы + N) |
| Диапазон входного напряжения (без батареи) | 304–478 В (линейное) |
| Выходное напряжение (стабильность) | 380/400/415 В ±1% |
| Частота (номинал) | 50/60 Гц (автовыбор) |
| Коэффициент мощности (выход) | 1,0 (активная мощность 10 кВт) |
| КПД в режиме online (типовой) | до 92% |
| КПД в режиме Eco-Mode | до 98% |
| Время переключения на батарею | 0 мс (online) |
| Защита | Перегрузка, КЗ, глубокий разряд АКБ, перегрев |
| Аварийный байпас | Ручной / автоматический (встроенный) |
| Интерфейсы | RS-232, сухие контакты, опц. SNMP-слот |
| Охлаждение | Принудительное (вентиляторы с регулировкой) |
| Диапазон рабочих температур | 0°C … +40°C |
| Влажность при эксплуатации | 20–90% без конденсата |
| Размеры (Ш×Г×В, мм, без упаковки) | Зависят от конфигурации (стойка 3U: 440×660×132) |
| Вес нетто (без АКБ) | ≈ 35 кг (зависит от комплектации) |
| Варианты установки | Стойка 19″ (3U) или башня |
| Производитель | C3 Solutions |
Часто задаваемые вопросы
Какое время автономной работы обеспечивает ИБП без внешних батарей?
Модель C3.UPS.G210K3U не имеет встроенных аккумуляторов — для работы необходимо подключение внешней батарейной стойки C3.UPS.BP3U120V9. Время резервирования зависит от количества стоек и нагрузки: например, одна стойка C3.UPS.BP3U120V9 с 9 АКБ 9 А·ч обеспечит около 15-20 минут при полной нагрузке 10 кВт.
Можно ли подключить несколько внешних батарейных стоек?
Да, ИБП поддерживает параллельное подключение до 3 стоек C3.UPS.BP3U120V9 для увеличения времени автономии. Рекомендуется использовать одинаковые стойки и батареи.
Как настроить ток заряда для внешних АКБ?
Ток заряда регулируется через ЖК-дисплей в диапазоне от 1 до 12 А. Для большинства батарей 9 А·ч рекомендуется ток 2-4 А, для батарей 18 А·ч — до 8 А. Подробная таблица в руководстве пользователя.
В чем преимущество трехфазного входа/выхода перед однофазным?
Трехфазная система обеспечивает более высокую мощность (10 кВт), равномерную нагрузку на сеть и возможность питания трехфазного оборудования (серверы, кондиционеры, станки). Однофазные ИБП такой мощности требуют большого тока и менее стабильны.
Можно ли использовать ИБП для питания оборудования с высокими пусковыми токами?
Да, ИБП оснащен удвоенной перегрузочной способностью: 110% — 10 минут, 150% — 1 минута. Этого достаточно для старта лазерных принтеров, небольших двигателей и компрессоров.
Какие сигналы выдает сухой контакт?
Сухой контакт (NO/NC) сигнализирует о переходе на батарею, разряде батареи, аварии или байпасе. Используется для интеграции с системами умного дома или аварийного отключения нагрузки.
Как установить ИБП в башенном варианте?
Коммутатор поставляется с возможностью установки на ножки (в комплекте) для вертикальной установки вне стойки. Для башенного варианта переставьте ножки и закрепите декоративные накладки.
Какой кабель нужен для подключения входа/выхода?
Используется 5-жильный кабель (3 фазы, N, PE) сечением от 6 до 16 мм² в зависимости от длины и тока. Клеммные зажимы рассчитаны на наконечники до 25 мм².
Поддерживает ли ИБП работу от дизель-генератора?
Да, ИБП совместим с генераторами при условии стабильной частоты (50/60 Гц ±5%) и напряжения в пределах 304–478 В. Рекомендуется мощность генератора не менее 15 кВА для учета зарядного тока и перегрузок.
Какова гарантия на ИБП и как ее продлить?
Стандартная гарантия от C3 Solutions составляет 2 года, с возможностью продления до 5 лет. Внешние батарейные стойки имеют отдельную гарантию 12 месяцев. Подробности у продавца.
