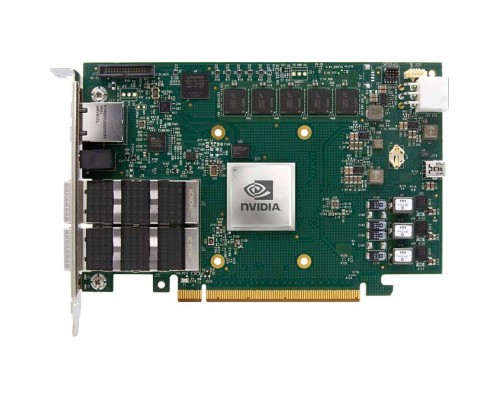

NVIDIA BlueField‑2 MBF2H516C‑CECOT (ConnectX‑6 Dx) — двухпортовый сетевой адаптер Ethernet 100 Гбит/с с интерфейсом PCIe 4.0 x16. Оснащён программируемым DPU (Data Processing Unit) для ускорения работы центров обработки данных, HPC и облачных сред. Позволяет разгрузить CPU от задач сетевой обработки, хранения данных и безопасности, обеспечивая пропускную способность до 100 Гбит/с на порт. Поддерживает RDMA (RoCE v2), GPUDirect, NVMe over Fabrics, SR-IOV, VirtIO и полное программное управление через DOCA SDK.
Высокая производительность и аппаратное ускорение
Адаптер построен на базе проверенного чипа ConnectX‑6 Dx с возможностью обработки до 215 миллионов пакетов в секунду. Интерфейс PCIe 4.0 x16 обеспечивает полосу пропускания до 64 ГБ/с для передачи данных между сетью и памятью.
Два порта 100 Гбит/с
- Два порта QSFP56 — поддержка 100/50/40/25/10 Гбит/с с автоматическим согласованием.
- Поддержка стандартов IEEE 802.3 100GBASE‑SR4/LR4/CR4 и 25GBASE‑SR/LR/CR.
- Разъединяемые каналы — порт можно разделить на 2×50 или 4×25 Гбит/с с помощью разветвительных кабелей.
Аппаратное ускорение и DPU
Встроенное ядро Arm Cortex‑A72 (8 ядер) позволяет выполнять обработку пакетов, реализовывать кастомные фильтры и ускорять приложения без нагрузки на основную систему. Благодаря технологии ASAP² виртуализация работает на скорости линии.
Гибкость настройки и расширенные функции
Адаптер поддерживает широкий набор протоколов и технологий, которые делают его идеальным для современных дата-центров.
RDMA и хранилища
- RoCE v2 — удалённый прямой доступ к памяти с минимальной задержкой (~1 мкс).
- NVMe over Fabrics — низколатентный доступ к NVMe‑хранилищам через Ethernet.
- GPUDirect — прямой обмен данными между GPU и сетью для HPC и AI.
Виртуализация и управление
- SR‑IOV — до 512 виртуальных функций на порт.
- VirtIO (Net, Blk) — совместимость с KVM, VMware, Hyper‑V.
- Open vSwitch — аппаратное ускорение виртуальных коммутаторов.
Безопасность и управление потоком
- Hardware‑based Trusted Execution Environment — защита ключей шифрования.
- IPsec / TLS / MACsec — аппаратное шифрование трафика.
- DSCP / PFC / ECN — управление качеством обслуживания и предотвращение перегрузок.
Программная экосистема и утилиты
DOCA SDK
Пакет для разработки приложений, работающих на DPU: обработка пакетов, балансировка нагрузки, межсетевые экраны, эмуляция устройств хранения.
FlexBoot и UEFI
Встроенный загрузчик PXE и поддержка UEFI для загрузки по сети.
Телеметрия и мониторинг
Сбор статистики по портам, задержкам, потерям пакетов, температуре. Интеграция с Prometheus, Grafana через API.
Совместимое оборудование и аксессуары
Для полноценного использования NVIDIA BlueField‑2 MBF2H516C‑CECOT рекомендуется следующее сопутствующее оборудование.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули QSFP56 | NVIDIA (Mellanox) MMS‑2Q56‑SR4‑XX, FS.com QSFP56‑100G‑SR4, Intel FTLB11F3C1 | 100GBASE‑SR4 до 100 м (OM4) |
| Медные кабели QSFP56 | NVIDIA MC2210411‑Sxx (2 м), FS.com QSFP‑100G‑DAC xx | До 3 метров, пассивный DAC |
| Пассивные оптические кабели (AOC) | NVIDIA MFS1S00‑Hxxx, Brocade 57‑1000059‑01 | От 5 до 30 метров |
| Разветвители (1→4) для 25 Гбит/с | 2‑портовый разветвитель QSFP56→4×SFP28 (например, FS.com QSFP‑4SFP28‑CABLE) | Требуется поддержка порта 100Гбит/с split в конфигурации |
| Контроллеры и хост-адаптеры | Любой сервер с PCIe 4.0 x16 слотом (x16 механический) | Для полной пропускной способности |
| Программное обеспечение | DOCA SDK, MLNX_OFED (OpenFabrics Enterprise Distribution), DPDK | Драйверы и API для Linux, Windows |
Аналоги NVIDIA BlueField‑2 MBF2H516C‑CECOT
Если эта модель недоступна или требуется сравнение, ниже приведены альтернативы со схожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| NVIDIA | BlueField‑2 (ConnectX‑6 Dx) MBF2H332C‑CECOT | Аналогичный, но с двумя портами 25/50 Гбит/с (без split). |
| NVIDIA | ConnectX‑6 Dx EN MCX623106AC‑CDAT | Два порта 100 Гбит/с, но без встроенного DPU (без Arm ядер). Дешевле. |
| Intel | Ethernet Network Adapter E810‑2CQDA2 | 2×100 Гбит/с, PCIe 4.0, поддержка RDMA, ADQ, но без DPU. |
| Broadcom | NetXtreme‑E BCM57508 | 2×100 Гбит/с, TrueFlow, поддержка RoCE, гибкий парсинг пакетов, без DPU. |
| Marvell | FastLinQ QL41xxx Series | 2×100 Гбит/с, NP‑6 ядро для ускорения, поддержка RoCE, NVMe‑oF. |
| Intel | X710‑DA2 | 2×10 Гбит/с (не 100 Гбит/с), бюджетный вариант для старых сетей. |
Рекомендация: Если нужен полноценный DPU с программируемыми ядрами, BlueField‑2 — идеальный выбор. Если DPU не требуется, достаточно ConnectX‑6 Dx (без ядер) или Intel E810.
Кому подойдёт NVIDIA BlueField‑2 MBF2H516C‑CECOT
Рекомендуется, если вам нужно:
- Разгрузить CPU с помощью DPU для сетевых операций и безопасности.
- Использовать RDMA (NVMe‑oF, GPUDirect) в HPC и AI кластерах.
- Развернуть виртуализованные сети с аппаратным ускорением (SR‑IOV, VirtIO).
- Получить два порта 100 Гбит/с с опцией разделения на подпорты.
- Разрабатывать собственные приложения на DOCA для обработки трафика.
- Обеспечить аппаратное шифрование (MACsec, IPsec) без потери производительности.
Вероятно, не подойдёт, если:
- Достаточно 10/25 Гбит/с и не требуется DPU — переплата за лишнюю функциональность.
- Бюджет ограничен — есть более доступные ConnectX‑5 или Intel X710.
- Система не поддерживает PCIe 4.0 или не имеет свободного полного x16 слота.
- Нужны только два стандартных порта без программирования — ConnectX‑6 Dx без ядер дешевле.
- Работаете исключительно с IP‑сетями без RDMA и без виртуализации.
Конструкция и условия эксплуатации
Форм‑фактор и интерфейс
Адаптер выполнен в стандарте PCIe половинной высоты (Low Profile), длина 168 мм. Занимает слот x16 (физически x16, электрически x16 PCIe 4.0). В комплекте планка низкопрофильная и полноразмерная.
Охлаждение и энергопотребление
- Пассивное охлаждение (радиатор) — не имеет вентилятора.
- Типичное энергопотребление: 30–50 Вт (зависит от режима работы).
- Возможность установки в широкий диапазон серверов с достаточным потоком воздуха.
Рабочие температуры
- Эксплуатация: от 0°C до +55°C (без конденсата).
- Хранение: от -40°C до +70°C.
- Влажность: 5%–95% без конденсата.
Подходит для установки в серверные стойки дата‑центров, вычислительные кластеры и лаборатории.
Технические характеристики
| Модель | NVIDIA BlueField‑2 MBF2H516C‑CECOT |
| Артикул | MBF2H516C‑CECOT |
| Тип устройства | Сетевой адаптер Ethernet / DPU |
| Интерфейс подключения | PCIe 4.0 x16 (совместимость с PCIe 3.0) |
| Чипсет | NVIDIA ConnectX‑6 Dx |
| Встроенный процессор | 8‑ядерный Arm Cortex‑A72 (DPU) |
| Количество портов | 2 |
| Скорость порта | 100 Гбит/с (QSFP56), поддержка 50/40/25/10 Гбит/с |
| Максимальная скорость передачи | 200 Гбит/с (агрегация 2 портов) |
| Пропускная способность PCIe | 64 ГБ/с (PCIe 4.0 x16) |
| Скорость обработки пакетов | 215 Mpps (миллионов пакетов/с) |
| Поддержка RDMA | RoCE v2 (InfiniBand over Converged Ethernet) |
| Виртуализация | SR‑IOV (512 VFs на порт), VirtIO (Net, Blk), ASAP² |
| Управление трафиком | QoS, DSCP, PFC, ECN, TruFlow |
| Безопасность | MACsec (802.1ae), IPsec, TLS, Trusted Execution Environment |
| Поддержка NVMe‑oF | NVMe over Fabrics (TCP, RDMA) |
| GPUDirect | GPUDirect Storage, GPUDirect Async, GPUDirect RDMA |
| Загрузка по сети | PXE, UEFI HTTP Boot, FlexBoot |
| Программный интерфейс | DOCA SDK, DPDK, OFED, libibverbs |
| Форм‑фактор | Low Profile, высота 1,0" (2,5 см), длина 168 мм |
| Энергопотребление | 30–50 Вт (типовое) |
| Охлаждение | Пассивное (радиатор), обязателен поток воздуха |
| Рабочая температура | 0°C … +55°C |
| Температура хранения | -40°C … +70°C |
| Влажность (рабочая) | 5% … 95% без конденсата |
| Совместимость | Linux (RHEL, Ubuntu, CentOS и др.), Windows Server 2019/2022, VMware ESXi |
| Гарантия | 3 года (ограниченная производителем) |
| Вес нетто | 210 г |
| Размеры упаковки (Ш×Г×В) | 240×180×50 мм |
| Производитель | NVIDIA / Mellanox |
Часто задаваемые вопросы
Что такое DPU и чем BlueField‑2 отличается от обычного сетевого адаптера?
DPU (Data Processing Unit) — это программируемый процессор на плате, который выполняет задачи сети, хранения и безопасности без нагрузки на основной CPU. В BlueField‑2 установлено 8 ядер Arm, позволяющих реализовать собственные алгоритмы обработки трафика, файрволы, балансировщики и т.д.
Какие скорости поддерживает каждый порт?
Каждый порт QSFP56 поддерживает 100/50/40/25/10 Гбит/с. Можно использовать разветвительные кабели, чтобы получить, например, 4×25 Гбит/с на один порт.
Поддерживается ли RDMA (RoCE) на этих портах?
Да, адаптер полностью поддерживает RoCE v2. Задержка при RDMA составляет около 1 микросекунды.
Можно ли устанавливать адаптер в слот PCIe 3.0?
Да, он совместим обратно, но пропускная способность будет ограничена PCIe 3.0 (до 32 ГБ/с).
Какие драйверы и SDK необходимы?
Официальный пакет MLNX_OFED для Linux, DOCA SDK для разработки под DPU, а также стандартные драйверы Windows и ESXi.
Нужен ли дополнительный вентилятор для охлаждения?
Пассивный радиатор рассчитан на обдув от серверных вентиляторов. При установке в корпус с плохой вентиляцией рекомендуется разместить адаптер в зоне с активным воздушным потоком.
Можно ли использовать адаптер для работы с NVMe‑oF (NVMe over Fabrics)?
Да, адаптер поддерживает NVMe‑oF как по RDMA, так и по TCP. Обеспечивает низкую задержку и высокую пропускную способность.
Поддерживается ли аппаратное шифрование?
Да, на борту есть ускорители IPsec, TLS и MACsec (802.1ae). Процесс шифрования не нагружает основную систему.
В каких гипервизорах работает виртуализация SR-IOV?
VMware vSphere, KVM (Linux), Microsoft Hyper‑V. Поддерживается до 512 виртуальных функций на порт.
Какую литературу или документацию изучить для начала программирования DPU?
Официальные руководства NVIDIA DOCA — на сайте developer.nvidia.com, также доступны примеры и SDK для C/C++.
