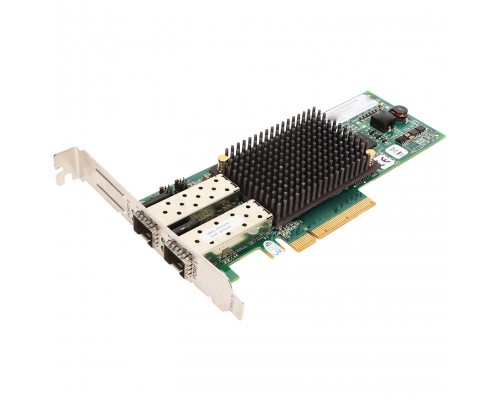

Fujitsu AF250S3 (артикул ETAHJ4AF-L) — двухпортовый адаптер хоста Fibre Channel (FC HBA) на базе чипа Intel, предназначенный для подключения серверов к сетям хранения данных (SAN). Поддерживает скорость 32 Гбит/с на порт, интерфейс PCI Express 3.0 x8 и форм-фактор Low Profile. Обеспечивает пропускную способность до 2,6 млн IOPS и потребляет всего 9,8 Вт в пике. Идеальное решение для центров обработки данных, виртуализированных сред и высоконагруженных систем хранения.
Максимальная производительность для СХД
Адаптер построен на проверенной платформе Intel: каждый порт работает на скорости 32 Гбит/с в полном дуплексе. Совокупная пропускная способность составляет 64 Гбит/с, что позволяет обслуживать критически важные приложения без задержек.
2 порта 32 Гбит/с Fibre Channel
- Скорость порта 32 Гбит/с — обратная совместимость с 16 Гбит/с и 8 Гбит/с.
- 2,6 млн IOPS — высокая производительность для баз данных, ERP и VDI.
- Поддержка SFP+ — используйте оптические модули 32G SW/LW или CWDM.
PCI Express 3.0 x8
Интерфейс PCIe 3.0 x8 обеспечивает пропускную способность до 8 ГТ/с на линию, что гарантирует отсутствие узкого места между адаптером и сервером.
Расширенные возможности для виртуализации и управления
Адаптер поддерживает полный стек функций Fibre Channel и современные технологии виртуализации ввода-вывода.
Виртуализация и консолидация
- NPIV (N_Port ID Virtualization) — множественные виртуальные порты на одном физическом, до 255 на порт.
- SR-IOV (Single Root I/O Virtualization) — прямая передача виртуальным машинам до 128 виртуальных функций на порт.
- Поддержка VMware ESXi, Hyper-V, KVM — полная совместимость с гипервизорами.
Диагностика и управление
- FC Trace, Error Counters — подробная статистика и трассировка.
- Boot from SAN — загрузка сервера напрямую из сети хранения.
- SNMP, SMI-S — мониторинг через стандартные протоколы.
Совместимость с ОС
Поддерживаются Windows Server (2016/2019/2022), Red Hat Enterprise Linux, SUSE Linux Enterprise Server, VMware ESXi 6.7/7.0/8.0.
Ключевые технологии и протоколы
Безопасность и надежность
Поддержка FC-SP (Fibre Channel Security Protocol) для аутентификации и шифрования тракта между коммутатором и HBA.
Механизмы QoS
Приоритизация трафика на основе FC-SP и зонирования.
Управление очередями
До 1024 одновременных команд на порт, что повышает эффективность работы многопоточных приложений.
Сертификация
Адаптер протестирован в лабораториях Fujitsu и совместим с системами PRIMERGY, а также с большинством SAN-коммутаторов Brocade и Cisco MDS.
Совместимые оптические модули и оборудование
Для работы адаптера необходимы SFP+ модули 32G FC. Ниже приведены рекомендованные позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ 32G FC | Fujitsu FNT-32G-SFP+ (SW), Finisar FTLF1324P1BTL, Broadcom AFBR-53D7SZ | Многомодовые (SW) до 100 м, одномодовые (LW) до 10 км |
| Оптические кабели | LC-LC duplex OM3/OM4 (50/125 мкм) для SW, OS2 (9/125 мкм) для LW | Длина подбирается под топологию SAN |
| SAN-коммутаторы | Brocade G620, G630; Cisco MDS 9148T, 9396T; QLogic 5820V | Совместимость с 32G FC, возможна работа в смешанной среде 16/32 Гбит/с |
| Серверные платформы | Fujitsu PRIMERGY RX/RX300; также большинство x86-серверов с PCIe 3.0 x8 | Необходим свободный слот PCIe 3.0 x8 или выше |
| Драйверы и утилиты | Последние версии с сайта Fujitsu или Intel (входят в комплект поставки) | Обновлять через OEM-каналы |
Аналоги адаптера Fujitsu AF250S3
Если модель недоступна или требуется сравнение, рассмотрите альтернативы с аналогичными характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom / Emulex | LPe32002 | 2 порта 32 Гбит/с, PCIe 3.0 x8, поддержка NPIV/SR-IOV, бюджет питания 9,5 Вт. Аналог по функционалу. |
| Marvell / QLogic | QLE2772 | 2 порта 32 Гбит/с, PCIe 3.0 x8, 2,5 млн IOPS, поддержка FC-NVMe. Чуть выше цена. |
| Broadcom | LPe35002 | 32 Гбит/с, 2 порта, PCIe 3.0 x8, аппаратная поддержка NVMe over FC. Более высокая производительность. |
| Cisco | VIC 1380 | 2 порта 32 Гбит/с, но требует экосистему Cisco UCS. Поддержка FCoE и FC. |
| Intel | Intel FC HBA 32Gb Gen6 (модель JXQ350) | Аналогичная основа (Intel), 2 порта, 32 Гбит/с, PCIe 3.0 x8, 2,6 млн IOPS. |
Рекомендация: При выборе аналога обращайте внимание на поддержку SR-IOV и NPIV, а также на совместимость с вашим SAN-коммутатором и гипервизором.
Кому подойдёт Fujitsu AF250S3 ETAHJ4AF-L
Рекомендуется, если вам нужно:
- Построить или модернизировать SAN до 32 Гбит/с.
- Консолидировать 2 и менее физических HBA благодаря поддержке NPIV.
- Загружать серверы через SAN (Boot from SAN).
- Виртуализировать ввод-вывод с помощью SR-IOV для VDI или баз данных.
- Получить заводскую совместимость с серверами Fujitsu PRIMERGY.
Вероятно, не подойдёт, если:
- Требуется стоимость 1-2 порта — есть однопортовые модели (AF250S1).
- Используете старые серверы с PCIe 2.0 — адаптер будет работать, но не на полной скорости.
- Подключаете 1-2 хоста — избыточный функционал, хватит 16 Гбит/с.
- Необходима поддержка NVMe over Fibre Channel (FC-NVMe) — эта модель не поддерживает, смотрите LPe35002.
Конструкция и условия эксплуатации
Форм-фактор Low Profile
Адаптер выполнен в низкопрофильном исполнении (Low Profile) и поставляется со стандартной планкой. В комплекте есть низкопрофильная планка для установки в серверы с узкими корпусами. Размеры: 167,6×68,9 мм (без планки).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -40°C до +70°C
- Влажность: 5–95% (без конденсата) при работе, до 90% при хранении
Устойчив к вибрациям и электромагнитным помехам благодаря качественному экранированию и вентиляторному охлаждению (пассивный радиатор).
Технические характеристики
| Тип | Адаптер хоста Fibre Channel |
| Модель | Fujitsu AF250S3 |
| Артикул | ETAHJ4AF-L |
| Форм-фактор | Low Profile (с установленной стандартной планкой) |
| Интерфейс подключения | PCI Express 3.0 x8 |
| Скорость порта | 32 Гбит/с (с обратной совместимостью до 8 Гбит/с) |
| Количество портов | 2 |
| Протокол | Fibre Channel (FC-PH, FC-FS, FC-LS, FC-GS) |
| Производитель чипа | Intel |
| Поддерживаемые функции | NPIV, SR-IOV, Boot from SAN, FC-SP, QoS |
| Пропускная способность | 2,6 млн операций ввода-вывода в секунду (IOPS) |
| Потребляемая мощность | 9,8 Вт (максимальная) |
| Совместимые оптические модули | SFP+ (32G FC, 16G FC, 8G FC) |
| Совместимость с ОС | Windows Server, Red Hat Enterprise Linux, SUSE Linux Enterprise Server, VMware ESXi |
| Количество виртуальных портов (NPIV) | до 255 на порт |
| Виртуальные функции (SR-IOV) | до 128 на порт |
| Поддержка Data Center Bridging (DCB) | Нет (FC, не FCoE) |
| Размеры (Д×Ш) | 167,6×68,9 мм |
| Вес нетто | ~120 г |
| Диапазон температур при эксплуатации | от 0°C до +55°C |
| Диапазон температур при хранении | от -40°C до +70°C |
| Относительная влажность при эксплуатации | 5–95% (без конденсата) |
| Производитель | Fujitsu (Intel) |
Часто задаваемые вопросы
Для каких задач предназначен Fujitsu AF250S3?
Для подключения серверов к Fibre Channel SAN: системы хранения данных, базы данных, ERP, VDI, виртуализация. Подходит для ЦОД и корпоративных дата-центров.
Можно ли использовать адаптер со старыми SAN-коммутаторами 16 Гбит/с?
Да, адаптер автоматически согласовывает скорость 32/16/8 Гбит/с. Однако рекомендуется использовать 32G коммутаторы для полной производительности.
Как установить низкопрофильную планку?
Она входит в комплект. Открутите стандартную планку (2 винта) и замените на низкопрофильную. Подходит для серверов высотой 1U/2U.
Поддерживает ли адаптер NVMe over Fibre Channel?
Нет, модель AF250S3 не поддерживает FC-NVMe. Для NVMe over FC рассмотрите Broadcom LPe35002 или Marvell QLE2772.
Какие драйверы нужны для работы?
Драйверы Intel FC HBA для соответствующих ОС (Windows, Linux, VMware). Рекомендуется загрузить последнюю версию с сайта Fujitsu Support.
Сколько виртуальных машин можно обслуживать с помощью SR-IOV?
До 128 виртуальных функций на порт, что позволяет эффективно распределять ресурсы HBA между множеством ВМ.
Есть ли поддержка загрузки с SAN (Boot from SAN)?
Да, адаптер поддерживает Boot from SAN (iBFT для Windows, FCoE не используется, только FC). Необходимо настроить BIOS/UEFI.
Как проверить работоспособность адаптера?
Используйте утилиты Intel FC Adapter Diagnostic (FCAD), а также команды ОС (lspci, fcinfo, fcadm). Поддерживаются SNMP и SMI-S.
Какое максимальное расстояние для оптических каналов 32G?
С многомодовым волокном OM4 до 100 м, с одномодовым (LW) до 10 км. Используйте соответствующие оптические модули.
Поддерживается ли горячая замена (hot-plug)?
Адаптер не поддерживает горячую замену (не hot-plug). Установка/извлечение производится только при выключенном сервере.
