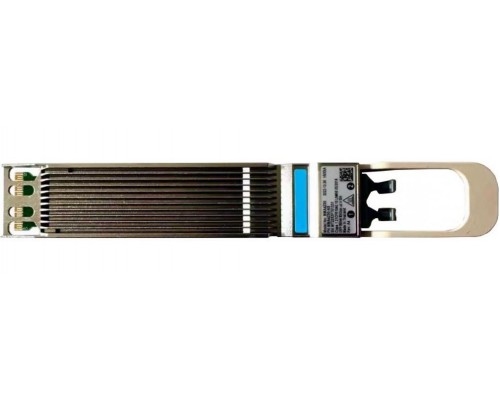

NVIDIA MMS4X00-NS400 — оптический трансивер формата OSFP со скоростью передачи данных 400 Гбит/с, работающий по одномодовому волокну (SMF) на длине волны 1310 нм. Разъём MPO/APC обеспечивает плотное многоканальное подключение и низкие вносимые потери при большом количестве коммутаций. Модуль предназначен для организации высокоскоростных магистралей в ЦОД: связи между коммутаторами, подключения серверов и адаптеров, а также построения фабрик на базе оборудования NVIDIA.
Скорость 400 Гбит/с для современных ЦОД
Форм-фактор OSFP разработан специально под высокие скорости и повышенное тепловыделение: увеличенный корпус и продуманный теплоотвод позволяют модулю стабильно работать на 400 Гбит/с без троттлинга в плотно укомплектованных шасси.
Одномодовое волокно и длина волны 1310 нм
Передача ведётся в окне 1310 нм по одномодовому волокну. Такое сочетание даёт низкое затухание сигнала и малую дисперсию, что важно при прокладке магистралей между рядами стоек и между залами ЦОД.
Разъём MPO/APC
Многоканальный коннектор MPO/APC коммутируется одним движением и занимает минимум места на панели. Скошенный (angled) торец снижает обратное отражение, что критично для линий 400G.
Оптические особенности подключения
- Одномодовое волокно SMF 9/125 мкм — стандарт для магистральных линий ЦОД.
- Тип разъёма MPO/APC — многоканальное подключение с одним патч-кордом на весь линк.
- Метод полировки UPC — указан производителем для контактной поверхности разъёма.
- Рабочая длина волны 1310 нм — баланс между затуханием и дисперсией на магистральных дистанциях.
Обратите внимание: при подключении важно согласовывать тип полировки (UPC/APC) по всей линии, иначе возможны повышенные вносимые потери и повреждение торцов волокна.
Типовые сценарии применения
- Магистрали Spine-Leaf — линки 400G между коммутаторами фабрики.
- Подключение серверов и GPU-узлов — через адаптеры с портом OSFP 400G.
- Модернизация сети ЦОД — переход с 100G/200G на 400G без смены кабельной инфраструктуры SMF.
- Высокопроизводительные вычисления (HPC) и ИИ-кластеры — обмен данными между узлами с минимальными задержками.
Совместимое оборудование и аксессуары
Для корректной работы трансивера NVIDIA MMS4X00-NS400 используйте сертифицированные оптические компоненты и порты с поддержкой 400G OSFP.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Коммутаторы с портами OSFP 400G | SN5600, QM9700 | Гарантированная совместимость с платформами NVIDIA |
| Сетевые адаптеры (NIC) | MCX75310AAS-HEAT | Для подключения серверов и GPU-узлов напрямую |
| Оптические патч-корды | SMF 9/125 мкм, MPO/APC, 8 или 12 волокон | Тип полировки и количество волокон подбираются под порт |
| Оптические кассеты и переходники | MPO/APC → LC, MPO/APC → MPO/APC | Для перехода на 100G/200G линии или breakout-схемы |
| Средства обслуживания оптики | Чистящие кассеты и пен-клинеры для MPO и LC | Обязательная процедура перед каждой коммутацией |
Аналоги NVIDIA MMS4X00-NS400
Если модель недоступна или требуется сравнение, рассмотрите следующие трансиверы 400G со схожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| NVIDIA | MMS4X00-NS400 | Исходная модель: OSFP, 400G, SMF, 1310 нм, MPO/APC. |
| Cisco | QDD-400G-DR4-S | 400G, SMF, 1310 нм, но форм-фактор QSFP-DD — требует порт QSFP-DD. |
| Arista | OSFP-400G-DR4 | Аналогичный форм-фактор OSFP и тип волокна, вариант под экосистему Arista. |
| Juniper | JNP-OSFP-400G-DR4 | OSFP 400G для одномодового волокна, ориентирован на платформы Juniper. |
| FS.com | OSFP-400G-DR4 | Совместимый модуль с сопоставимыми оптическими параметрами, ниже цена. |
| Huawei | OSFP-400G-DR4 | Решения для сетей 400G в экосистеме Huawei, требуют проверки совместимости кодов. |
Рекомендация: при выборе аналога в первую очередь сверяйте форм-фактор (OSFP, а не QSFP-DD), тип волокна, длину волны и тип полировки разъёма. Замена OSFP на QSFP-DD физически невозможна без переходного шасси.
Кому подойдёт NVIDIA MMS4X00-NS400
Рекомендуется, если вам нужно:
- Организовать магистраль 400 Гбит/с между коммутаторами ЦОД.
- Подключить сервер или GPU-узел с портом OSFP 400G.
- Использовать одномодовое волокно 1310 нм на дистанциях больше, чем позволяет медь.
- Сократить количество кабелей за счёт многоканального разъёма MPO/APC.
- Построить фабрику на оборудовании NVIDIA с гарантированной совместимостью.
Вероятно, не подойдёт, если:
- В оборудовании предусмотрены только порты QSFP-DD или QSFP28 — форм-фактор не совпадёт.
- Линии проложены многомодовым волокном (OM3/OM4/OM5) — потребуется другой тип трансивера.
- Достаточно скорости 10G/25G/100G — модуль избыточен и неоправданно дорог.
- Требуются дистанции свыше возможностей стандарта для этой длины волны — нужен вариант с другой оптикой.
Условия эксплуатации и обслуживание
Температурный режим
Модуль рассчитан на работу в телекоммуникационных шкафах и серверных с контролируемым климатом. При установке в плотные шасси следите за достаточным потоком воздуха через корпус OSFP.
Обслуживание оптики
- Перед каждым подключением очищайте торцы разъёмов — пыль даёт рост затухания и повреждение волокна.
- Не снимайте защитные колпачки до момента коммутации.
- Храните модуль в антистатической упаковке при отключённом питании.
Технические характеристики
| Модель | NVIDIA MMS4X00-NS400 |
| Производитель | NVIDIA |
| Форм-фактор | OSFP |
| Скорость передачи данных | 400 Гбит/с |
| Тип кабеля | Оптический одномодовый (SMF) |
| Тип волокна | 9/125 мкм |
| Тип разъёма | MPO/APC |
| Метод полировки оптического разъёма | UPC |
| Рабочая длина волны | 1310 нм |
| Поддерживаемые протоколы | 400G Ethernet; 400G InfiniBand (в зависимости от платформы) |
| Тип установки | В порт OSFP коммутатора или сетевого адаптера (hot-swap) |
| Диапазон рабочих температур | от 0°C до +70°C |
| Диапазон температур при хранении | от -40°C до +85°C |
| Влажность при эксплуатации | 5–90% (без конденсата) |
| Комплектация | Трансивер, защитные колпачки |
Часто задаваемые вопросы
Чем форм-фактор OSFP отличается от QSFP-DD?
OSFP крупнее и лучше рассеивает тепло, поэтому подходит для модулей с высоким энергопотреблением, включая 400G и выше. QSFP-DD компактнее и обратно совместим по размеру с QSFP-портами, но имеет меньший тепловой запас. Порты этих форматов не взаимозаменяемы: модуль OSFP нельзя вставить в слот QSFP-DD.
Можно ли стыковать разъёмы с разной полировкой — UPC и APC?
Нет. Прямое соединение UPC и APC приводит к большому воздушному зазору, росту обратного отражения и возможному повреждению торцов. Поэтому при заказе патч-кордов и кассет обязательно указывайте тот же тип полировки и коннектора, что и у трансивера.
Поддерживает ли модуль режим breakout?
Разделение одного порта 400G на несколько более медленных каналов зависит от возможностей коммутатора или адаптера, а также от коммутационной кассеты. Если платформа поддерживает breakout, модуль может использоваться для подключения 4 линий 100G через соответствующую кассету MPO.
Нужна ли дополнительная настройка FEC при подключении?
Для линий 400G, как правило, используется прямая коррекция ошибок на стороне порта. В большинстве случаев она включается автоматически при согласовании портов, но при подключении к оборудованию сторонних производителей режим FEC может потребоваться выставить вручную.
Будет ли трансивер работать в оборудовании других производителей?
Модуль построен по стандартам MSA, поэтому физически совместим с любым портом OSFP 400G. Однако гарантированная работа и полная поддержка обеспечиваются на платформах NVIDIA. В оборудовании других вендоров возможны ограничения по кодам совместимости — уточняйте у поставщика.
Можно ли подключать модуль «горячим» способом?
Да, трансивер поддерживает горячую замену: устанавливать и извлекать его можно без выключения коммутатора. При этом рекомендуется использовать антистатический браслет, а перед подключением волокна очищать торцы разъёмов.
