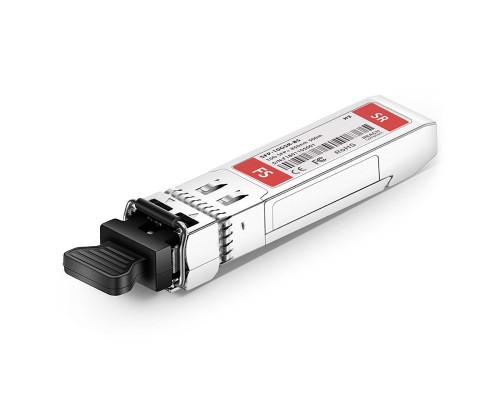

H3C SFP-XG-SX-MM850-A — высокоскоростной SFP+ оптический модуль, предназначенный для передачи данных на скорости 10 Гбит/с по многомодовому оптоволокну (MMF). Работает на длине волны 850 нм, поддерживает стандарт 10GBASE-SR и обеспечивает стабильное соединение на расстояние до 300 метров. Модуль выполнен в металлическом корпусе, поддерживает «горячую» замену и полностью соответствует стандарту MSA, что гарантирует совместимость с оборудованием различных производителей. Идеальное решение для построения高速 каналов в ЦОД, серверных и корпоративных сетях.
Высокая скорость и надёжность передачи
Модуль H3C SFP-XG-SX-MM850-A обеспечивает скорость передачи данных до 10 Гбит/с, что позволяет создавать высокопроизводительные каналы для агрегации трафика, подключения серверов и хранения данных. Благодаря использованию проверенного оптического трансивера и строгому контролю качества, модуль гарантирует стабильную работу в круглосуточном режиме.
Технология 10GBASE-SR
- Длина волны 850 нм — оптимальна для многомодового оптоволокна (OM3/OM4).
- Дальность до 300 метров — достаточно для соединения устройств в пределах одного здания или ЦОД.
- Мгновенная скорость 10 Гбит/с — полнодуплексный режим без перегрузок.
Надёжная конструкция
Металлический корпус обеспечивает эффективный отвод тепла и защиту от электромагнитных помех. Мощность потребления не превышает 1.0 Вт, что делает модуль энергоэффективным решением для плотной компоновки портов.
Совместимость и соответствие стандартам
Модуль выполнен в соответствии со стандартом MSA (Multi-Source Agreement), что гарантирует его совместимость с коммутаторами, маршрутизаторами и медиаконвертерами большинства производителей, включая H3C, Cisco, Huawei, Juniper, HP, D-Link, TP-Link и других.
Поддерживаемые интерфейсы

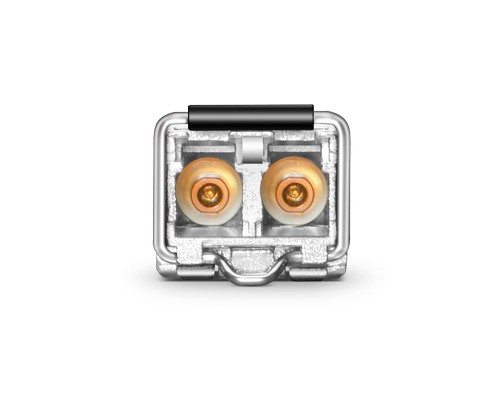

- Разъём LC duplex — универсальный оптический коннектор для одномодовых и многомодовых патч-кордов.
- Горячая замена (Hot-Pluggable) — установка и извлечение без выключения оборудования.
- Напряжение питания 3.3 В — стандартное для всех SFP+ портов.
Протоколы и стандарты
- 10GBASE-SR — физический уровень для 10G Ethernet по многомоду.
- SFF-8431 — электрический интерфейс SFP+.
- SFF-8472 — цифровая диагностика (DDM).
Дополнительные возможности и функции
Цифровая диагностика (DDM/DOM)
Модуль поддерживает мониторинг параметров в реальном времени: температура, напряжение питания, ток смещения, мощность приёма и передачи. Это позволяет своевременно выявлять проблемы в оптическом тракте.
Низкое энергопотребление
Максимальная потребляемая мощность 1.0 Вт снижает тепловыделение и эксплуатационные расходы, особенно при плотной установке в коммутаторах.
Широкий температурный диапазон
Рабочие температуры от 0°C до +70°C делают модуль пригодным для использования в неконтролируемых средах и серверных с недостаточным охлаждением.
Совместимое оборудование и аксессуары
Для обеспечения надёжной работы рекомендуется использовать проверенные оптические патч-корды и трансиверы. Ниже приведены основные позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические патч-корды | LC-LC duplex, многомодовые OM3/OM4 (50/125 мкм) | Для расстояний до 300 м. Рекомендуется OM4 для максимальной эффективности |
| Коммутаторы с портами SFP+ | H3C S5800, S6800, S6850; Cisco Nexus 3000/9000; Huawei CE5800; Juniper EX/QFX | Любое оборудование с поддержкой 10GBASE-SR и MSA |
| Медиаконвертеры SFP+ | TP-Link MC220L, PLANET GT-911, H3C SFP+ конвертеры | Для преобразования оптики в медь или расширения сети |
| Платы расширения серверов | Intel X710-DA2, Mellanox ConnectX-3 Pro, HPE 560SFP+ | Установка в серверы для прямого подключения 10G |
Аналоги H3C SFP-XG-SX-MM850-A
Если данный модуль отсутствует на складе или требуется альтернатива, рассмотрите следующие совместимые варианты.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | SFP-10G-SR | Аналог от Cisco, полностью совместим, та же длина волны и дальность. |
| Intel | FTLX8571D3BCV | Качественный модуль Intel, часто используется в серверных платах. |
| Finisar | FTLX8510D3BCL | Аналог с поддержкой DDM, широкая совместимость. |
| Huawei | OMXD30000 | Стандартный 10G SR модуль, подходит для оборудования Huawei. |
| TP-Link | TL-SM110+SR | Бюджетный вариант для сетей SOHO и малого бизнеса. |
| ProLabs | PL-SFP10-LR-SR | Универсальный модуль, совместим с большинством брендов. |
Рекомендация: При выборе аналога убедитесь, что модуль поддерживает стандарт MSA и рассчитан на многомодовое волокно 850 нм. Для оптимальной работы используйте патч-корды OM3/OM4.
Кому подойдёт H3C SFP-XG-SX-MM850-A
Рекомендуется, если вам нужно:
- Построить каналы 10G внутри ЦОД или серверной.
- Подключить серверы, СХД или коммутаторы на расстоянии до 300 м.
- Заменить штатный модуль в оборудовании H3C, Cisco, Huawei.
- Сэкономить на портах, используя многомодовую оптику.
- Получить мониторинг параметров DDM для контроля качества линии.
Вероятно, не подойдёт, если:
- Необходимо передавать данные на расстояние более 300 м (тогда нужен LR модуль 1310 нм).
- В вашей сети только одномодовое волокно (SMF) — требуется модуль 1310 нм.
- Устройство поддерживает только 1G SFP, а не SFP+ — модуль не будет работать.
- Требуется высокая устойчивость к агрессивным средам (химия, пыль) — лучше Industrial версия.
Конструкция и условия эксплуатации
Металло-пластиковый корпус, Hot-Pluggable
Размеры стандартного SFP+: 55 × 14 × 9 мм. Вес около 25 г. Возможна установка в любой SFP+ порт, поддерживающий MSA. Металлическая часть корпуса обеспечивает экранирование и охлаждение.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +70°C
- Хранение: от -40°C до +85°C
- Влажность: 10–90% (без конденсации)
Модуль может использоваться в серверных помещениях, ЦОД и офисах с умеренным климатом. Не допускается эксплуатация в условиях постоянной конденсации влаги.
Технические характеристики
| Тип модуля | SFP+ |
| Артикул | SFP-XG-SX-MM850-A |
| Производитель | H3C |
| Скорость передачи данных | 10 Gbps |
| Длина волны | 850 нм |
| Тип оптоволокна | многомодовое (MMF) 50/125 мкм |
| Максимальная дальность | 300 м (OM3/OM4) |
| Разъём | LC duplex |
| Стандарт Ethernet | 10GBASE-SR |
| Стандарт MSA | Да (SFF-8431, SFF-8472) |
| Цифровая диагностика (DDM) | Да |
| Напряжение питания | 3.3 В |
| Потребляемая мощность | до 1.0 Вт |
| Горячая замена (Hot-Pluggable) | Да |
| Материал корпуса | металл + пластик |
| Температура эксплуатации | от 0°C до +70°C |
| Температура хранения | от -40°C до +85°C |
| Влагоустойчивость | без конденсации |
| Вес | ~25 г |
| Размеры (без упаковки) | 55 × 14 × 9 мм |
Часто задаваемые вопросы
С каким оборудованием совместим этот модуль?
Модуль соответствует стандарту MSA, поэтому совместим с любыми SFP+ портами, поддерживающими 10GBASE-SR. Подходит для оборудования H3C, Cisco, Huawei, HP, Juniper, D-Link и других производителей.
Какую максимальную скорость поддерживает модуль?
Модуль предназначен для 10 Гбит/с (10GBASE-SR). Он также может работать на скорости 1 Гбит/с, но только на коротких расстояниях (не рекомендуется).
Какое оптоволокно нужно использовать?
Для достижения заявленных 300 метров необходимо многомодовое волокно 50/125 мкм тип OM3 или OM4. С волокном OM2 дальность снижается до 100 метров.
Можно ли подключать модуль «на горячую»?
Да, модуль поддерживает горячую замену (Hot-Pluggable). Установку и извлечение можно производить без выключения питания коммутатора.
Что такое DDM и как его использовать?
DDM (Digital Diagnostics Monitoring) — функция мониторинга параметров: температура, напряжение, ток и мощность. Информация доступна через интерфейс управления коммутатора (команды show interface transceiver).
Как отличить оригинал H3C от подделки?
Оригинальный модуль имеет лазерную маркировку H3C, серийный номер и голограмму. При подключении к оборудованию H3C в интерфейсе отображается модель SFP-XG-SX-MM850-A.
Можно ли использовать модуль на расстоянии менее 50 метров?
Да, модуль корректно работает на любых расстояниях от 0 до 300 м. На коротких дистанциях убедитесь, что приёмник не перегружен (рекомендуется использование аттенюатора при длине менее 1 метра).
Потребляет ли модуль много энергии?
Нет, типичное энергопотребление составляет менее 1 Вт, что является стандартным для SFP+ модулей. Это позволяет устанавливать их в порты без дополнительного охлаждения.
Подходит ли модуль для работы с одномодовым волокном?
Нет, модуль предназначен только для многомодового волокна. Для одномодового волокна используйте модуль с длиной волны 1310 нм (например, SFP-XG-LX-MM850-A).
Какая гарантия на модуль H3C SFP-XG-SX-MM850-A?
Официальная гарантия H3C составляет 1 год. При покупке у авторизованных дистрибьюторов возможна расширенная гарантия до 3 лет.
