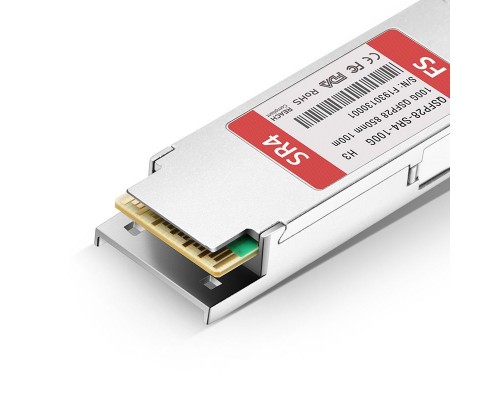

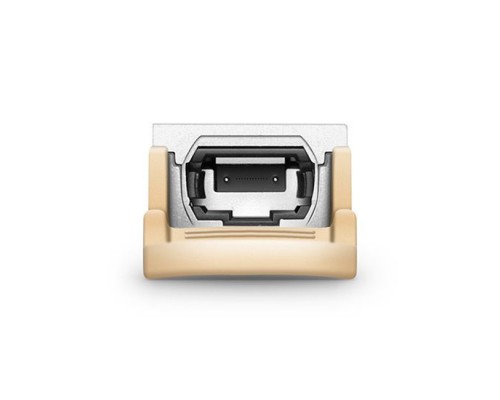

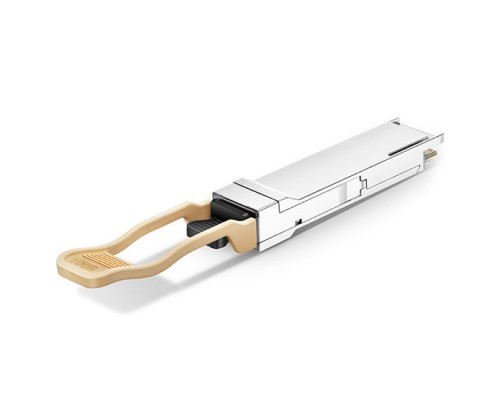

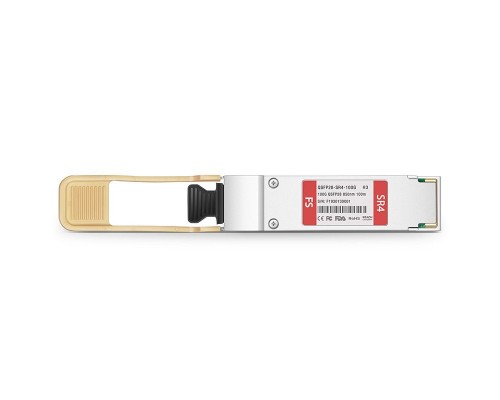

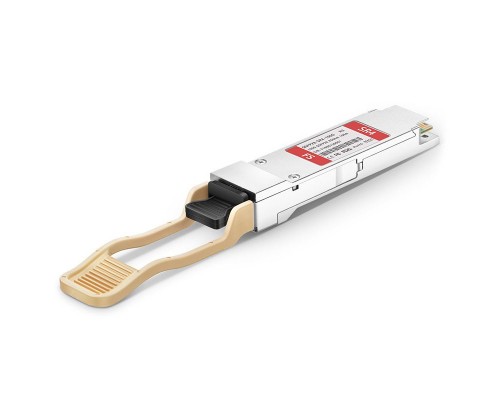

Трансивер H3C QSFP-100G-SR4-MM850 — оптический приёмопередающий модуль форм-фактора QSFP28 для передачи данных со скоростью 100 Гбит/с по многомодовому оптоволокну. Четыре параллельных канала по 25 Гбит/с (технология SR4) работают на длине волны 850 нм и обеспечивают дальность до 100 м по кабелю OM4. Оптический интерфейс — дуплексный разъём MPO-12, что делает модуль удобным для быстрого подключения магистралей «коммутатор–коммутатор» и линков внутри стойки. Поддерживаются протоколы 100G Ethernet и InfiniBand EDR, доступна функция цифрового диагностического мониторинга DDMI.
Скорость 100 Гбит/с на четырёх каналах
Модуль использует схему 4x25 Гбит/с с немодулированным сигналом NRZ: четыре независимых лазерных канала объединяются в один поток 100 Гбит/с. Такое решение даёт высокую пропускную способность без сложной модуляции и обеспечивает уровень ошибок BER менее 1E-12 — практически без потерь данных в пределах заявленной длины линии.
Ключевые особенности
- Форм-фактор QSFP28 — 38-контактный разъём для портов 100G в коммутаторах, маршрутизаторах и NIC-картах.
- Поддержка горячей замены — установка и извлечение модуля без выключения питания шасси.
- Экономичность — потребляемая мощность менее 3,5 Вт на модуль, питание от шины 3,3 В.
- Цифровая диагностика DDMI — удалённый контроль уровня передачи, чувствительности приёмника и температуры.
Оптические параметры и линия связи
Передача ведётся на длине волны 850 нм по многомодовому волокну категории OM4. Уровень выходной мощности составляет -4,3 дБм, чувствительность приёмника — -8,6 дБм, а максимальное допустимое затухание в линии — 1,9 дБ. Такой бюджет мощности позволяет собирать линии с несколькими коммутационными соединениями и по-прежнему укладываться в паспортные 100 метров. Класс лазера 1 гарантирует безопасность при обычной эксплуатации, а время инициализации модуля не превышает одной секунды.
Совместимое оборудование и аксессуары
Модуль устанавливается в порты QSFP28 на 100 Гбит/с. Для стабильной работы используйте волоконно-оптические компоненты, рассчитанные на многомодовое волокно OM4.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Коммутаторы и маршрутизаторы с портами QSFP28 | H3C серий S6520X, S6820, S9850; устройства других вендоров с портами 100G QSFP28 | Модуль работает на скорости 100 Гбит/с |
| Оптический патч-корд | MPO-12 (MTP), многомодовый OM4, 8 или 12 волокон | Разъём должен соответствовать типу оптического порта (male/female) |
| Оптическая кассета (cassette / adapter) | MPO-12 female на 4 x LC duplex, OM4 | Для перехода с MPO на LC при подключении к оптическим панелям |
| Средства очистки оптики | Одноразовые чистящие насадки MPO, кассетные очистители | Обязательны перед каждым подключением разъёма |
| Серверные адаптеры (NIC) | Сетевые карты и HBA с портами QSFP28 100G | Обеспечивают линки сервер–коммутатор на 100 Гбит/с |
Аналоги трансивера H3C QSFP-100G-SR4-MM850
При отсутствии модели в наличии или при необходимости сравнения рассмотрите следующие модули с аналогичными оптическими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | QSFP-100G-SR4-S | 100G SR4, 850 нм, MPO-12, до 100 м по OM4. Требует сертификации в устройствах Cisco. |
| Huawei | QSFP-100G-SR4 | Аналогичные оптические параметры, распознаётся оборудованием Huawei. |
| Juniper | QFX-QSFP-100G-SR4 | 100G SR4 для платформ Juniper, дальность 100 м по OM4. |
| Arista | QSFP-100G-SR4 | Совместим с коммутаторами Arista, интерфейс MPO-12. |
| Finisar (Coherent) | FTLC9555REPM | Универсальный 100G SR4 модуль, часто используется как совместимый в разных платформах. |
| FS.com | QSFP28-SR4-100G | Бюджетный вариант с поддержкой DDMI и программированием под вендора. |
Рекомендация: при подборе аналога сверяйте длину волны, тип разъёма (MPO-12) и требуемую дальность по OM4 — эти три параметра определяют взаимозаменяемость модулей 100G SR4.
Кому подойдёт H3C QSFP-100G-SR4-MM850
Рекомендуется, если вам нужно:
- Поднять магистраль 100 Гбит/с между коммутаторами или между коммутатором и сервером.
- Организовать линки внутри стойки или между стойками в пределах 100 м.
- Получить недорогое решение на многомодовом волокне OM4 вместо одномодовой оптики.
- Контролировать состояние линии удалённо благодаря DDMI.
- Оперативно менять модули без остановки оборудования.
Вероятно, не подойдёт, если:
- Требуется передача на расстояние свыше 100 м — нужны одномодовые модули (LR4, ER4).
- В линии проложено только одномодовое волокно.
- Порты оборудования рассчитаны максимум на 40 Гбит/с или 25 Гбит/с.
- Планируется длительная эксплуатация при отрицательных температурах — модуль рассчитан на 0…+70 °C.
Условия эксплуатации и надёжность
Климатические параметры
Модуль предназначен для работы в отапливаемых помещениях, серверных и ЦОД с температурой от 0 °C до +70 °C и влажностью 5–85% без конденсации. При транспортировке и хранении допускается диапазон от -40 °C до +85 °C.
Механическая стойкость
Корпус выдерживает ударные нагрузки до 100G (полусинус, 2 мс) и вибрацию в диапазоне 5–500 Гц с пиковым смещением 1,52 мм. Заявленный ресурс работы превышает 100 000 часов. Электромагнитная совместимость соответствует требованиям FCC и CE.
Технические характеристики
| Модель | QSFP-100G-SR4-MM850 |
| Производитель | H3C |
| Форм-фактор | QSFP28 |
| Скорость передачи данных | 100 Гбит/с |
| Поддержка каналов | 4 x 25 Гбит/с (SR4) |
| Скорость на канал | 25 Гбит/с |
| Тип модуляции | NRZ |
| Длина волны | 850 нм |
| Максимальная дальность передачи | 100 м (OM4) |
| Тип оптоволокна | Многомодовое (MMF, OM4) |
| Разъём | MPO |
| Интерфейс | Дуплексный MPO-12 |
| Уровень передачи | -4,3 дБм |
| Чувствительность приёмника | -8,6 дБм |
| Максимальное затухание | 1,9 дБ |
| Дисперсия модального поля (DMD) | Поддержка |
| Уровень ошибок (BER) | < 1E-12 |
| Поддержка DDMI | Да |
| Поддержка горячей замены | Да |
| Время инициализации | < 1 с |
| Потребляемая мощность | < 3,5 Вт |
| Напряжение питания | 3,3 В |
| Класс лазера | 1 (безопасный для глаз) |
| Стандарты | IEEE 802.3bm (100GBASE-SR4), SFF-8665, SFF-8636 |
| Протоколы | 100G Ethernet, InfiniBand EDR |
| Совместимость | Устройства с портами QSFP28 |
| Габариты | Стандарт QSFP28 |
| Материал корпуса | Металл / пластик |
| Цвет корпуса | Чёрный |
| Вес | < 30 г |
| Диапазон рабочих температур | 0 °C … +70 °C |
| Условия хранения | -40 °C … +85 °C |
| Влажность | 5–85% (без конденсации) |
| Ударопрочность | 100G (полусинус, 2 мс) |
| Вибрация | 5–500 Гц, 1,52 мм (пиковое смещение) |
| Ресурс работы | > 100 000 часов |
| Электромагнитная совместимость (EMC) | Соответствует FCC, CE |
| Пыле-/влагозащита | Без рейтинга IP |
Часто задаваемые вопросы
Можно ли использовать модуль в оборудовании сторонних производителей?
Аппаратно модуль соответствует стандарту SFF-8665 и будет установлен в любой порт QSFP28, однако некоторые вендоры (Cisco, Juniper, Arista) проверяют код производителя прошивки. В таких платформах работоспособность нужно уточнять у поставщика — часто требуется перепрограммированный модуль.
Какой MPO-кабель нужен — с направляющими штифтами или без?
Стандартный трансивер SR4 имеет оптический порт с направляющими штифтами (female), поэтому в линию устанавливается патч-корд с отверстиями (male). При соединении двух трансиверов напрямую используется кабель male–male типа A (straight) для 8-волоконной схемы.
Какую дальность обеспечивает модуль на волокне OM3?
На многомодовом волокне OM3 дальность ограничена примерно 70 метрами вместо 100 метров по OM4. Если линия длиннее, используйте OM4 или одномодовые модули.
Нужен ли аттенюатор при коротких линиях связи?
Как правило, нет. Минимальная рабочая длина линии для 100G SR4 составляет около 2 метров, и при правильно установленных разъёмах перегрузки приёмника не возникает.
Можно ли использовать модуль для схемы breakout 4 x 25 Гбит/с?
Да. Интерфейс MPO-12 с четырьмя каналами по 25 Гбит/с позволяет применить breakout-кабель MPO на 4 x LC duplex и подключить четыре порта SFP28 на 25 Гбит/с с другого конца линии.
Что даёт поддержка DDMI?
Функция цифрового диагностического мониторинга передаёт в систему данные о температуре модуля, напряжении питания, токе смещения лазера, мощности передачи и уровне принимаемого сигнала. Это помогает обнаружить деградацию линии до полного отказа.
Безопасен ли лазер для зрения?
Модуль относится к классу лазера 1: при штатной работе он безопасен для глаз, в том числе при использовании оптических инструментов. Несмотря на это, не рекомендуется смотреть в торец волокна или разъём при включённом передатчике.
Требуется ли очистка оптических разъёмов перед подключением?
Да, загрязнение торца MPO — самая частая причина роста затухания и ошибок. Протирайте разъёмы одноразовыми чистящими насадками, а неиспользуемые порты закрывайте защитными колпачками.
Можно ли извлекать модуль при работающем оборудовании?
Да, поддерживается горячая замена. Перед извлечением отключите порт административно, чтобы избежать счётчиков ошибок на противоположной стороне линии.
