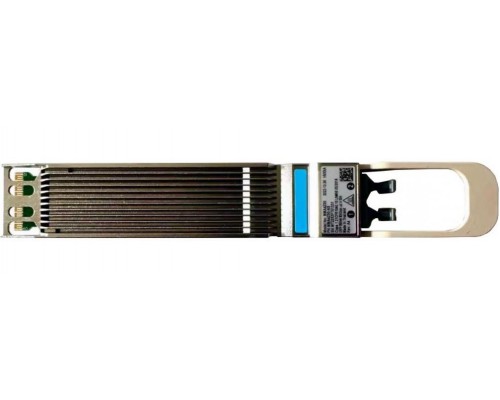

Трансивер OSFP 400Gb/s NDR SR4 850nm 50m MPO/APC MMA4Z00-NS400 — высокоскоростной оптический трансивер форм-фактора OSFP, предназначенный для передачи данных со скоростью 400 Гбит/с на расстояние до 50 метров по многомодовому оптоволокну. Использует технологию NDR SR4 с длиной волны 850 нм и разъёмом MPO/APC. Идеальное решение для соединения OSFP HCA (Host Channel Adapter) в центрах обработки данных и высокопроизводительных вычислительных кластерах (HPC). Обеспечивает сверхнизкую задержку и высокую плотность портов.
Высокая скорость передачи и надёжность
Трансивер MMA4Z00-NS400 построен на передовой платформе NDR (Next Data Rate), обеспечивая агрегированную пропускную способность 400 Гбит/с через один порт OSFP. Четыре параллельных оптических канала по 100 Гбит/с каждый работают одновременно, гарантируя неблокируемую производительность для самых требовательных приложений.
Технология NDR SR4
- Скорость 400Gb/s — четыре канала по 100Gb/s PAM4.
- Дальность до 50 метров по многомодовому оптоволокну OM3/OM4.
- Низкое энергопотребление — менее 7 Вт, эффективное охлаждение.
Оптический интерфейс
Длина волны 850 нм, разъём MPO/APC (12 волокон, 8 используются для передачи/приёма). Совместим со стандартными многомодовыми патч-кордами с разъёмами MPO.
Совместимость и сценарии использования
Трансивер разработан для работы с OSFP HCA (Host Channel Adapters) от ведущих производителей, таких как NVIDIA (Mellanox), Intel, AMD и других. Поддерживает протоколы InfiniBand NDR и Ethernet 400GBASE-SR4.
Рекомендуемое оборудование
- Коммутаторы — NVIDIA Quantum-2 QM9700, QM8790, Mellanox SB7800.
- Адаптеры HCA — NVIDIA ConnectX-7 (OSFP), ConnectX-8.
- Оптические кабели — многомодовые MPO/APC OM3/OM4, длина до 50 м.
Конструктивные особенности
Форма корпуса flat-top
Плоский верхний корпус (flat-top) обеспечивает улучшенный теплоотвод и совместимость с различными системами охлаждения коммутаторов и адаптеров.
Цифровая диагностика (DDM)
Встроенный мониторинг параметров: температура, напряжение, ток смещения, оптическая мощность на передатчике и приёмнике. Позволяет контролировать состояние трансивера в реальном времени.
Совместимые аксессуары и кабели
Для корректной работы MMA4Z00-NS400 используйте следующие компоненты:
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические патч-корды MPO/APC | Multimode OM3/OM4, 12 волокон, 50/125 мкм | Длина до 50 метров |
| Адаптеры HCA | NVIDIA ConnectX-7 (OSFP), ConnectX-8 | Форм-фактор OSFP |
| Коммутаторы | NVIDIA Quantum-2 QM9700, QM8790 | Порты OSFP 400Gb/s |
| Тестовое оборудование | VIAVI MTS-5800, EXFO FTB-880 | Для проверки оптических параметров |
Аналоги OSFP 400Gb/s NDR SR4
Если модель MMA4Z00-NS400 недоступна, рассмотрите следующие альтернативы с аналогичными характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| NVIDIA | MFA4Z00-NS400 | Аналогичный OSFP 400G SR4, совместим с ConnectX-7 |
| Intel | E6L25-400SR4 | OSFP 400Gb/s SR4, 850нм, MPO/APC, до 50м |
| AMD | Radeon Pro V340 (совместимый) | Специализированные трансиверы для HPC |
| Finisar | FCLF-8521-3 | 400G SR4, аналогичный корпус flat-top |
| Broadcom | BCM83328-400 | 400Gb/s OSFP SR4, поддержка DDM |
Рекомендация: При выборе аналога обращайте внимание на совместимость с конкретным адаптером HCA и поддерживаемые стандарты (InfiniBand NDR или Ethernet 400G).
Кому подойдёт OSFP 400Gb/s NDR SR4 MMA4Z00-NS400
Рекомендуется, если вам нужно:
- Построить высокопроизводительный кластер HPC с пропускной способностью 400G.
- Соединить серверы с OSFP HCA (ConnectX-7) на расстоянии до 50 м.
- Обеспечить низкую задержку для задач AI/ML, финансовых расчётов.
- Использовать стандартные многомодовые патч-корды MPO/APC.
- Получить энергоэффективное решение с плоским корпусом для плотной компоновки.
Вероятно, не подойдёт, если:
- Требуется дальность более 50 м (нужны OSFP LR4 или CWDM).
- Используются адаптеры с форм-фактором QSFP или SFP — потребуются переходники.
- Нужна скорость 200G или 100G — есть более доступные варианты.
- Инфраструктура основана на одномодовом оптоволокне (нужны OSFP DR4/FR4).
Конструкция и условия эксплуатации
Компактный корпус OSFP flat-top
Размеры: 85 x 24 x 8 мм (стандарт OSFP). Вес около 50 г. Предназначен для установки в порты OSFP коммутаторов и HCA. Охлаждение — пассивное, через теплопроводящий корпус.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +70°C
- Хранение: от -40°C до +85°C
- Относительная влажность: 5–95% (без конденсата)
Устойчив к вибрациям и ударам, соответствует стандартам GR-468 и Telcordia.
Технические характеристики
| Модель | MMA4Z00-NS400 |
| Артикул | MMA4Z00-NS400 |
| Тип трансивера | OSFP |
| Скорость передачи данных | 400 Гбит/с |
| Технология | NDR SR4 |
| Тип оптического модуля | SR4 |
| Длина волны | 850 нм |
| Тип разъёма | MPO/APC |
| Количество портов | 1 |
| Форма корпуса | flat-top |
| Максимальная дальность передачи | 50 м (OM3/OM4) |
| Совместимость | OSFP HCA (NVIDIA ConnectX-7/8, Intel, AMD) |
| Тип оптического кабеля | Многомодовый (MM) |
| Протоколы | InfiniBand NDR, Ethernet 400GBASE-SR4 |
| Энергопотребление | < 7 Вт |
| Цифровая диагностика (DDM) | Да |
| Рабочая температура | 0°C до +70°C |
| Температура хранения | -40°C до +85°C |
| Влажность | 5–95% (без конденсата) |
| Размеры (Ш?Г?В) | 85 x 24 x 8 мм |
| Вес нетто | ~50 г |
| Производитель | NVIDIA / Mellanox (совместимый) |
Часто задаваемые вопросы
Какие адаптеры совместимы с этим трансивером?
Трансивер MMA4Z00-NS400 предназначен для OSFP HCA, таких как NVIDIA ConnectX-7 (OSFP), ConnectX-8, а также для коммутаторов NVIDIA Quantum-2 с портами OSFP.
Какова максимальная длина кабеля?
До 50 метров по многомодовому оптоволокну OM3 (50/125 мкм) или OM4. Рекомендуются патч-корды MPO/APC с 12 волокнами.
Поддерживает ли трансивер Ethernet 400G?
Да, он совместим со стандартом 400GBASE-SR4. Также поддерживает InfiniBand NDR.
Какой разъём используется?
Разъём MPO/APC (angled physical contact). Используется 8 волокон (4 TX + 4 RX) из 12.
Можно ли использовать его с одномодовым кабелем?
Нет, трансивер рассчитан только на многомодовое оптоволокно. Для одномода нужны модели DR4/FR4.
Что означает flat-top корпус?
Это конструкция с плоской верхней поверхностью, улучшающая отвод тепла и позволяющая устанавливать трансивер в системы с пассивным охлаждением высокой плотности.
Как контролировать состояние трансивера?
Встроенная функция DDM (Digital Diagnostic Monitoring) предоставляет данные о температуре, напряжении, оптической мощности и токе смещения через интерфейс I2C.
Нужны ли специальные драйверы?
Обычно трансивер определяется автоматически при подключении к совместимому HCA или коммутатору. Драйверы входят в состав ПО Mellanox/NVIDIA.
Какой тип охлаждения требуется?
Пассивное охлаждение. Трансивер рассеивает тепло через корпус; необходимо обеспечить поток воздуха в порту коммутатора/адаптера.
Где применяется NDR SR4?
В дата-центрах для соединения серверов и коммутаторов в топологиях fat-tree, для высокопроизводительных вычислений (HPC), искусственного интеллекта и машинного обучения.
