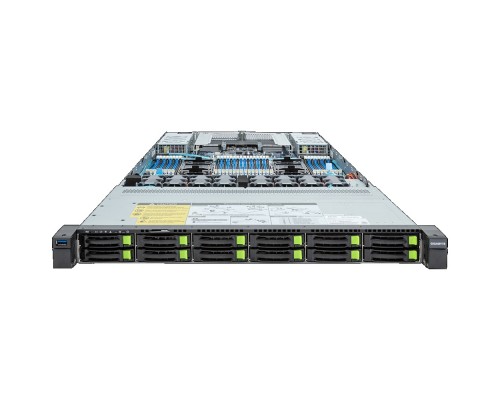

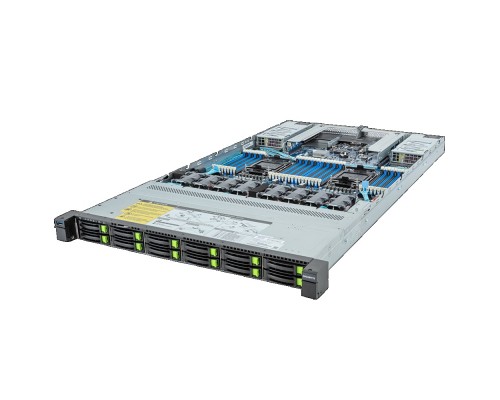

Gigabyte R183-S96-AAD1 — серверная платформа в корпусе 1U Rackmount, спроектированная для максимальной вычислительной плотности. Поддерживает два процессора Intel Xeon Scalable 4-го и 5-го поколений (LGA4677), до 4 ТБ DDR5 ECC RDIMM/LRDIMM в 32 слотах и 12 накопителей 2,5" Gen5 NVMe с прямым подключением к CPU. Оснащён двумя резервными блоками питания 1600 Вт (1+1) с эффективностью 80PLUS Platinum и восемью вентиляторами горячей замены. Идеальное решение для виртуализации, высоконагруженных баз данных, HPC и AI/ML-задач.
Высокая производительность и масштабируемость

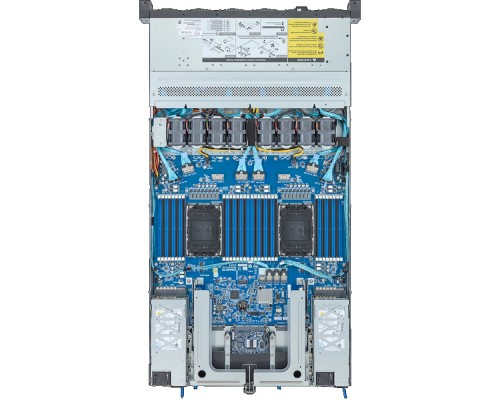

Платформа построена на двух сокетах LGA4677 с поддержкой Intel Xeon Scalable 4-го (Sapphire Rapids) и 5-го поколений (Emerald Rapids) с TDP до 350 Вт и до 64 ядер на процессор. 32 слота DDR5 (до 5600 МГц) общей ёмкостью до 4 ТБ обеспечивают пропускную способность до 614,4 ГБ/с.
12 накопителей 2,5" Gen5 NVMe
- Прямое подключение к CPU — 12 линий Gen5 x4, до 32 ГТ/с на каждый накопитель.
- Горячая замена — все отсеки с возможностью замены без выключения сервера.
- Дополнительная гибкость — поддержка SATA 6 Гбит/с и SAS-4 (опциональный контроллер).
Два резервных блока питания 1600 Вт
Блоки питания 1+1 redundant с эффективностью 80PLUS Platinum (до 92%), входной разъём C14. Позволяют пережить отказ одного блока без потери производительности.
Управление и мониторинг
Интегрированный контроллер управления Aspeed AST2600 с 64 МБ SidePort памяти и выделенным портом IPMI 1GbE.
Инструменты управления
- IPMI 2.0 / Web GUI — удалённый мониторинг, управление питанием, консоль.
- Redfish API — автоматизация и интеграция в существующие системы.
- CLI через IPMI KVM — настройка без операционной системы.
- Gigabyte Management Console (GMC) — централизованное управление парком серверов.
Безопасность и мониторинг
- TPM 2.0 (опционально) — аппаратное шифрование и защита цепочки загрузки.
- Intel Platform Firmware Resilience — защита прошивки от некорректных обновлений.
- Мониторинг температуры, напряжения, вентиляторов — автоматическое оповещение при превышении порогов.
Гибкая сеть и расширение
Два слота PCIe 5.0 x16 (для райзер-карт OCP NIC 3.0) и два дополнительных слота PCIe 5.0 x16 (полноростовые) позволяют установить сетевые карты 25/100GbE, ускорители AI или NVMe-контроллеры.
Дополнительные возможности и протоколы
RAID-контроллер Intel C741
Поддерживает RAID 0, 1, 5, 10 для SATA-дисков. Встроенный контроллер позволяет настроить зеркалирование для загрузочного тома.
Система охлаждения
8 вентиляторов горячей замены с поддержкой регулировки скорости по температуре (PWM). Обеспечивают эффективное охлаждение даже при максимальной нагрузке.
Встроенный видеоадаптер Aspeed AST2600
64 МБ SidePort памяти, поддержка разрешения до 1920x1200. Вывод изображения на Mini DisplayPort на задней панели.
Сетевой контроллер Intel i350AM2
Два порта Gigabit Ethernet (RJ45) для управления и основной сети. Поддержка VLAN, Jumbo Frames, Wake-on-LAN.
Совместимое оборудование и аксессуары
Для сборки конфигурации рекомендуется использовать проверенные компоненты, совместимые с платформой Gigabyte R183-S96-AAD1.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры Intel Xeon Scalable 4/5 Gen | Intel Xeon Gold 5418Y (24 ядра), Platinum 8468V (48 ядер), Emerald Rapids 6952D (64 ядра) | LGA4677, TDP до 350 Вт |
| Оперативная память DDR5 | DDR5-4800/5600 ECC RDIMM/LRDIMM 32/64/128 ГБ | 32 слота, макс. 4 ТБ |
| Накопители 2,5" Gen5 NVMe | Kioxia CM7-V, Samsung PM1743, Solidigm D7-P5520 (U.3) | 12 отсеков с прямым подключением к CPU |
| RAID-контроллер SAS/HBA | Broadcom 9570-16i, 9580-8i (SAS-4) – опционально | Для работы с SAS-накопителями |
| Сетевые карты OCP 3.0 | Intel E810-XXVDA2 (25GbE), Mellanox ConnectX-7 (100GbE) | Устанавливаются в райзер-слоты Riser1/Riser2 |
| TPM 2.0 модуль | Gigabyte TPM 2.0 (LPC 14-1 pin) | Аппаратная безопасность |
Аналоги Gigabyte R183-S96-AAD1
Если платформа отсутствует на складе или требуется сравнение, рассмотрите следующие альтернативы 1U-серверов с похожей архитектурой.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Dell | PowerEdge R660xs | 1U, 2xLGA4677, 32 слота DDR5, 12x2,5" Gen5 NVMe, 2x1600W. Схожий функционал, проприетарный райзер. |
| HPE | ProLiant DL360 Gen11 | 1U, 2xLGA4677, 32 слота DDR5, 10x2,5" Gen5 NVMe (8+2), 2x1600W. Меньше отсеков NVMe, но есть опция сетевой карты OCP. |
| Supermicro | SuperServer SYS-121E-FHNRT | 1U, 2xLGA4677, 32 слота DDR5, 12x2,5" NVMe, 2x1600W. Близкий аналог, поддержка дополнительных PCIe слотов. |
| ASUS | RS720-E12-RS12U | 1U, 2xLGA4677, 32 слота DDR5, 12x2,5" NVMe, 2x1600W. Встроенный RAID, 2 порта 1GbE. |
| Inspur | NF5280M7 | 1U, 2xLGA4677, 32 слота DDR5, 12x2,5" NVMe, 2x1600W. Бюджетный конкурент, аналогичная конфигурация. |
Рекомендация: При выборе обращайте внимание на количество поддерживаемых NVMe-дисков с прямым подключением (у Gigabyte — 12) и наличие райзеров для OCP-карт. Для виртуализации и AI все перечисленные модели подходят, но R183-S96-AAD1 предлагает наилучшее соотношение цена/комплектация.
Кому подойдёт Gigabyte R183-S96-AAD1
Рекомендуется, если вам нужно:
- Разместить десятки виртуальных машин с высокими требованиями к памяти и CPU.
- Создать высокопроизводительное хранилище NVMe для баз данных или AI/ML.
- Получить максимальную плотность вычислений в 1U-корпусе.
- Гарантированное резервирование питания (1+1) и охлаждения.
- Удалённое управление через IPMI и Redfish.
Вероятно, не подойдёт, если:
- Требуется поддержка 3,5" дисков — в 1U отсеки только 2,5".
- Достаточно однопроцессорной конфигурации — есть более дешёвые платформы 1U.
- Нужны встроенные дисковые контроллеры SAS — потребуется дополнительный HBA.
- Важна низкая стоимость — лучше смотреть модели на чипсете C262 или C276.
Конструкция и условия эксплуатации
Прочный металлический корпус, 1U
Размеры 438x43,5x815 мм, вес в полностью загруженной конфигурации до 18 кг. Корпус из стали и пластика, лицевая панель чёрно-серебристая. Крепится в стандартную 19-дюймовую стойку с помощью направляющих (входят в комплект).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C (оптимально 22-28°C).
- Хранение: от -20°C до +70°C.
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении.
Рекомендуется установка в серверных помещениях с кондиционированием. При эксплуатации в нестандартных условиях (пыль, вибрация) используйте дополнительные фильтры и стабилизаторы.
Технические характеристики
| Тип | Rackmount Server |
| Модель | R183-S96-AAD1 |
| Артикул | 6NR183S96DR000AAD10 |
| Форм-фактор корпуса | 1U |
| Центральный процессор | Не установлен (поддержка Intel Xeon Scalable 4/5 Gen, LGA4677) |
| Максимальное количество ядер процессора | 64 |
| Максимальный TDP процессора | 350 Вт |
| Форм-фактор мат. платы | Проприетарный (собственный) |
| Разъем для процессора | LGA4677 |
| Разъемов для установки процессора | 2 |
| Чипсет | Intel C741 |
| Частота системной шины | 100 МГц |
| Наличие слота под райзер-карту | 2 (для OCP NIC 3.0 и PCIe x16) |
| Аудиочипсет | Поддержка отсутствует |
| Оперативная память | Устанавливается пользователем |
| Тип оперативной памяти | DDR5 ECC RDIMM/LRDIMM |
| Форм-фактор модуля памяти | DIMM |
| Минимальная поддерживаемая частота, МГц | 4000 |
| Максимальная поддерживаемая частота, МГц | 5600 |
| Количество слотов памяти | 32 |
| Максимальный объем памяти | 4 ТБ |
| Установка HDD/SSD | Устанавливается пользователем |
| Возможность установки накопителей | 12 x 2.5" Gen5 NVMe/SATA/SAS-4 |
| Внешние слоты для установки 2.5" | 12 |
| Поддержка HotSwap | Да |
| Количество лотков 2.5"/3.5" с поддержкой NVMe | 12 |
| Внимание | Работа с накопителями 2.5"/3.5" SAS возможна только после установки опционального контроллера |
| Количество RAID-контроллеров | 1 (встроенный Intel C741) |
| Тип контроллера | Intel C741 |
| Поддерживаемые уровни RAID | 0, 1, 5, 10 |
| Поддерживаемые интерфейсы | SATA 6 Гб/с |
| Чипсет интегрированного видеоадаптера | Aspeed AST2600 |
| Тип видеопамяти | SidePort |
| Объем видеопамяти, МБ | 64 |
| Картридер | Нет |
| Оптический привод | Нет |
| Сетевой контроллер 1 (RJ45) | Intel i350AM2 |
| Количество портов Ethernet (RJ45) | 2 |
| Скорость сетевого интерфейса (RJ45) | 1000 |
| Количество IPMI | 1 (1 GbE) |
| USB 3.2 Gen1/3.1 Gen1/3.0, передн. панель | 1 |

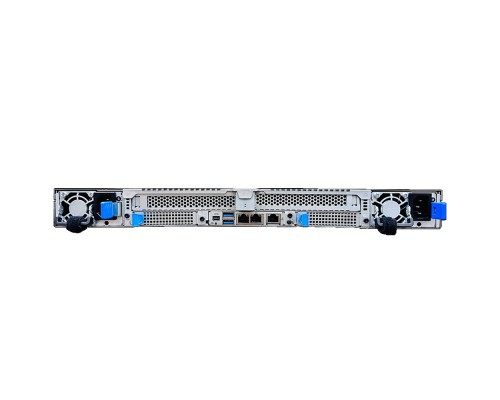

| USB 3.2 Gen1/3.1 Gen1/3.0, задн. панель | 2 |
| RJ45 (LAN + IPMI), задн. панель | 3 |
| Mini Display Port, задн. панель | 1 |
| Разъем питания, задн. панель | 2 (C14) |
| Кулер CPU | В комплекте (пассивный) |
| Количество встроенных вентиляторов | 8 |
| Материал | Пластик, сталь |
| Цвет лицевой панели | Черный, серебристый |
| Допустимая высота карт расширения | Полнопрофильные |
| Кнопки на передней/нижней/верхней панелях | Вкл/выкл, Перезагрузка, ID |
| Индикация | Включение, LAN, HDD |
| Установочных мест для БП | 2 |
| Установлено БП | 2 |
| Мощность блока питания | 1600 Вт |
| Стандарт блока питания | Redundant (1+1), 80PLUS Platinum |
| Входной разъем блока питания | C14 (под кабель C13) |
| Объединительные платы (Backplane) в комплекте | CBP10C2 |
| Riser-адаптеры в комплекте | CRS101J, CRS101K |
| Направляющие (рельсы) в комплекте | Да |
| Ширина, мм | 438 |
| Высота, мм | 43,5 |
| Глубина, мм | 815 |
| Особенности | Два из четырех слотов PCIe x16 — для OCP NIC 3.0 |
| Комплект поставки | Платформа, крепежный комплект, комплект кабелей, документация, рельсы |
Часто задаваемые вопросы
Какие процессоры поддерживает Gigabyte R183-S96-AAD1?
Intel Xeon Scalable 4-го поколения (Sapphire Rapids) и 5-го поколения (Emerald Rapids) в исполнении LGA4677 с TDP до 350 Вт. Максимальное количество ядер — 64.
Можно ли использовать накопители SAS без дополнительного контроллера?
Нет, встроенный RAID-контроллер Intel C741 работает только с SATA. Для SAS-4 требуется опциональный HBA/RAID-контроллер (например, Broadcom 9570).
Какой максимальный объём оперативной памяти и частота?
До 4 ТБ в 32 слотах DIMM, частота до 5600 МГц (DDR5 ECC RDIMM/LRDIMM). Рекомендуется использовать память Intel Verified List.
Сколько слотов для карт расширения и какие?
Четыре слота PCIe 5.0 x16: два для OCP NIC 3.0 (через райзеры CRS101J/CRS101K) и два полноростовых слота под карты стандартного типа.
Поддерживается ли горячая замена дисков и вентиляторов?
Да, все 12 отсеков 2,5" поддерживают HotSwap. Вентиляторы (8 шт.) также имеют горячую замену без выключения сервера.
Есть ли встроенное графическое ядро?
Да, Aspeed AST2600 с 64 МБ SidePort памяти. Вывод изображения через Mini DisplayPort. Используется для KVM-доступа через IPMI.
Какой блок питания установлен? Можно ли заменить на другой?
Два блока питания 1600 Вт, 1+1 redundant, 80PLUS Platinum, вход C14. Замена возможна только на модели с таким же форм-фактором и мощностью (поддерживается до 2400 Вт).
Работает ли сервер с операционной системой без установленного процессора?
Нет, для запуска необходима установка хотя бы одного процессора LGA4677 и оперативной памяти. Без них платформа не инициализируется.
Какие средства удалённого управления доступны?
IPMI 2.0 с выделенным портом 1GbE, Redfish API, Web GUI, KVM over IP, Telnet/SSH. Дополнительно можно использовать Gigabyte Management Console.
Где можно скачать драйверы и документацию?
На официальном сайте Gigabyte в разделе поддержки — R183-S96-AAD1. Драйверы для Windows Server, Linux (Red Hat, Ubuntu, SUSE), также доступен IPMI-образ для начальной настройки.
