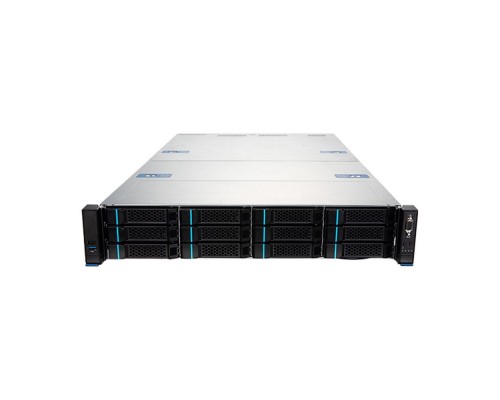

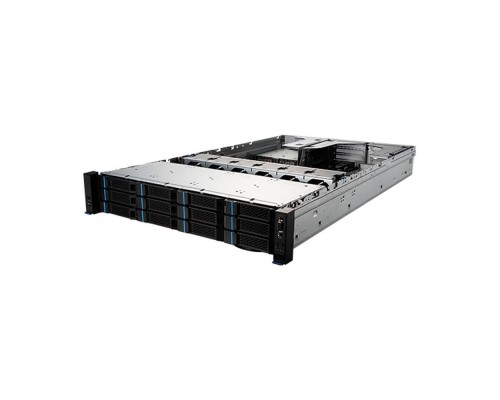

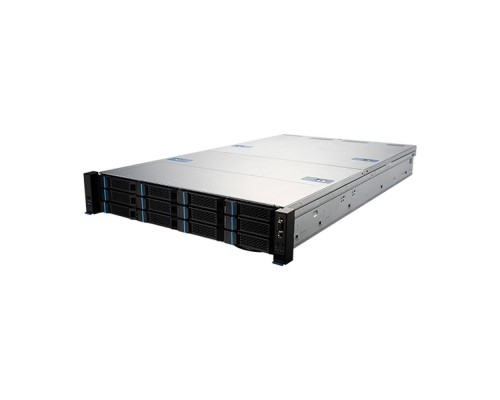

Серверная платформа MSI S2205-01 (арт. 939-S322-15S) — это высокопроизводительное решение в форм-факторе 2U для дата-центров и корпоративных сред. Поддерживает два процессора Intel Xeon Scalable 4-го и 5-го поколений (LGA4677) с TDP до 350 Вт, до 32 слотов DDR5 ECC RDIMM/3DS RDIMM (5600 МГц) и 12 отсеков 3.5"/2.5" с горячей заменой и поддержкой NVMe. Предусмотрены 3 райзера для карт расширения, два резервных блока питания 2000 Вт (1+1, 80PLUS Platinum) и удалённое управление через IPMI с выделенным портом. Платформа готова к установке процессоров, памяти и накопителей.
Высокая производительность и масштабируемость

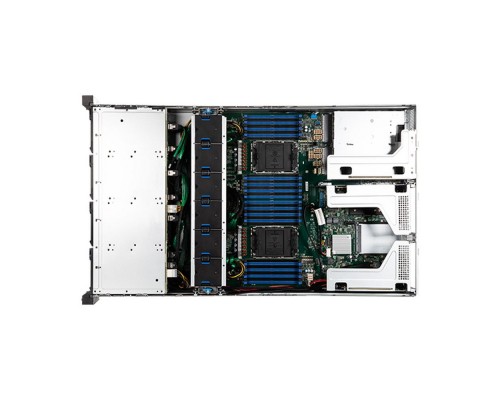

Платформа построена на проприетарной плате с чипсетом Intel C741 и системной шиной 100 МГц. Два процессорных гнезда LGA4677 поддерживают Intel Xeon Scalable 4-го и 5-го поколений с TDP до 350 Вт, что позволяет создавать конфигурации до 56 ядер на узел.
32 слота DDR5 ECC RDIMM / 3DS RDIMM
- Максимальный объём памяти — до 4 ТБ при использовании модулей 128 ГБ.
- Частота до 5600 МГц — высокая пропускная способность для виртуализации и баз данных.
- Поддержка Intel Optane Persistent Memory — дополнительный уровень производительности.
12 отсеков для накопителей с HotSwap и NVMe
Все 12 корзин 3.5"/2.5" поддерживают горячую замену и SATA3/SAS/U.2 PCIe 4.0 NVMe. Для работы с SAS потребуется дополнительный адаптер. Внутри также доступны 2 порта M.2 (PCIe 3.0 x2) для загрузочных дисков.
Гибкая система расширения
Три слота под райзер-карты позволяют устанавливать полноразмерные карты расширения: GPU, сетевые адаптеры, контроллеры хранения. Один из слотов предназначен для OCP 3.0.
Надёжность и управление
Платформа спроектирована для круглосуточной работы в центрах обработки данных. Все ключевые компоненты резервированы и поддерживают горячую замену.
Два резервных блока питания 2000 Вт
- Стандарт 80PLUS Platinum — эффективность до 94%.
- Резервирование 1+1 — при отказе одного блока нагрузка автоматически перераспределяется.
- Входной разъём C14 — под стандартные кабели C13.
Удалённое управление IPMI
Выделенный порт RJ45 для IPMI с графическим чипом Aspeed AST2600 (64 МБ SidePort) позволяет мониторить состояние, управлять питанием и монтировать образы удалённо, независимо от установленной ОС.
6 вентиляторов и пассивное охлаждение CPU
Шесть встроенных вентиляторов обеспечивают продув корпуса. Два пассивных радиатора для процессоров (в комплекте) справляются с TDP до 350 Вт при правильной организации воздушного потока.
Хранение данных и RAID
Intel VROC (Virtual RAID On CPU)
Контроллер VROC позволяет создавать RAID-массивы 0, 1, 5, 10 на NVMe-накопителях без отдельного RAID-контроллера. Важно: для активации VROC требуется приобретение отдельного ключа лицензии.
12x 3.5"/2.5" HotSwap с U.2 NVMe
Все корзины подключены через backplane с поддержкой PCIe 4.0. При использовании SAS-дисков необходим дополнительный SAS-адаптер (например, Broadcom 9500).
2x M.2 PCIe 3.0 x2
Слоты M.2 (2280/22110) подходят для установки NVMe-накопителей и могут использоваться для загрузки ОС.
Совместимое оборудование и аксессуары
Для сборки рабочего сервера на платформе MSI S2205-01 необходимо подобрать процессоры, память, накопители и опциональные контроллеры. Ниже приведены рекомендуемые компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры | Intel Xeon Scalable 4-го поколения (Sapphire Rapids) или 5-го поколения (Emerald Rapids) с LGA4677, TDP до 350 Вт | Два процессора, поддерживаются серии 6400, 7400, 8400 |
| Оперативная память | DDR5 ECC RDIMM/3DS RDIMM 5600 МГц, 16/32/64/128 ГБ (Samsung, SK Hynix, Micron) | 32 слота, до 4 ТБ |
| Накопители 3.5"/2.5" | SATA3 (Samsung PM893), SAS (Seagate Exos), U.2 PCIe 4.0 NVMe (Samsung PM9A3, Intel P5520) | Для SAS требуется адаптер |
| Накопители M.2 | NVMe PCIe 3.0 x2, 2280/22110 (Samsung 980 Pro, WD SN850) | Два слота, скорость ограничена x2 |
| SAS-адаптер | Broadcom 9500-8i, 9500-16i, 9660 (три режима: HBA/RAID) | Необходим для подключения SAS-дисков |
| Сетевые адаптеры | Intel X710-DA2 (2x10G SFP+), Mellanox ConnectX-5 (25G/100G), Broadcom 57414 | Опционально, устанавливаются в слоты расширения |
| Ключ VROC | Intel VROC Key (стандартный или премиум) | Необходим для активации NVMe RAID |
Аналоги MSI S2205-01 (939-S322-15S)
Если данная платформа недоступна или требуется сравнение, рассмотрите следующие альтернативы с поддержкой двух LGA4677 и 2U корпусом.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Super micro | AS-2024US-TRT2 | 2U, 2x LGA4677, 32 слота DDR5, 12x 3.5" U.2/NVMe, двойные БП 2000 Вт, райзеры под GPU |
| ASRock Rack | 2U8G5-PC | 2U, 2x LGA4677, 16 слотов DDR5, 8x 3.5" HotSwap, 2x 10G RJ45, IPMI |
| Gigabyte | R272-Z33 | 2U, 2x AMD EPYC, 32 слота DDR5, 12x 3.5", райзеры, но под AMD, не Intel |
| Inspur | NF5280M7 | 2U, Intel Xeon Scalable 4/5-gen, 32 слота DDR5, 12x 3.5", 2x 2000W |
Рекомендация: При выборе аналога обращайте внимание на количество слотов памяти, поддержку NVMe и бюджет VROC. Для типовых задач виртуализации и хранения MSI S2205-01 предлагает оптимальный баланс цены и возможностей.
Кому подойдёт MSI S2205-01
Рекомендуется, если вам нужно:
- Построить мощный сервер для виртуализации (VMware, Hyper-V, Proxmox).
- Получить до 12 NVMe-дисков U.2 для высокоскоростного хранения.
- Использовать два процессора Intel Xeon Scalable 4-5 поколения.
- Обеспечить резервирование питания и горячую замену дисков.
- Удалённое управление сервером через IPMI в дата-центре.
- Установить одну-две GPU для рабочих нагрузок AI или рендеринга.
Вероятно, не подойдёт, если:
- Вам нужен готовый сервер «под ключ» с процессорами и памятью — это платформа для самостоятельной сборки.
- Достаточно одного процессора — рассмотрите формат 1U или башенные модели.
- Не требуется поддержка NVMe или VROC — можно сэкономить на платформе с SATA/SAS.
- Бюджет ограничен — альтернативы на базе AMD EPYC могут предложить больше ядер за меньшую стоимость.
- Планируется установка в помещение с низким потолком — глубина 770 мм требует глубокой стойки.
Конструкция и условия эксплуатации
Металлический корпус 2U, глубина 770 мм
Размеры 438×87×770 мм (Ш×В×Г). Корпус чёрного цвета из стали с пластиковой лицевой панелью. Монтируется в стандартную 19-дюймовую стойку, комплектуется телескопическими направляющими.
Индикация и органы управления

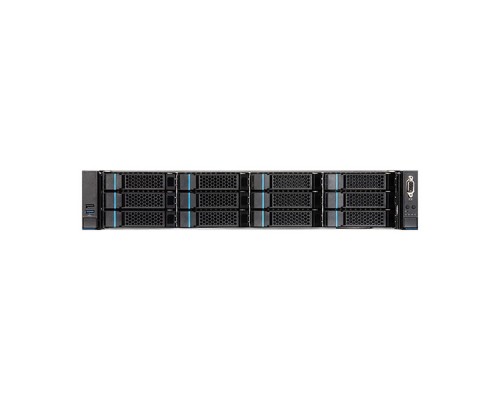

- Передняя панель: кнопки включения, перезагрузки, ID; индикаторы питания, LAN, HDD, UID.

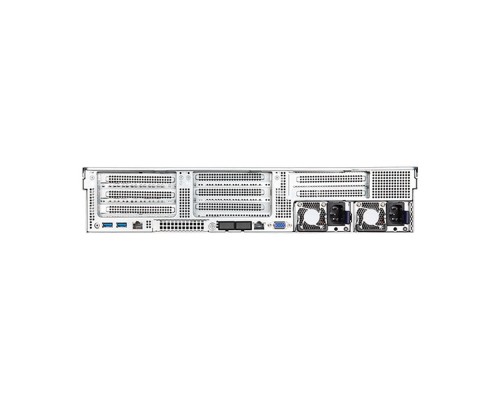

- Задняя панель: кнопка ID, два разъёма питания C14, порты USB 2.0, COM, D-Sub, RJ45 (IPMI).
- 2 порта USB 2.0 спереди, 2 порта USB 2.0 сзади.
Охлаждение
6 встроенных вентиляторов (горячая замена, опционально). В комплекте два пассивных радиатора для CPU (TDP до 350 Вт). Рекомендуется обеспечить приток холодного воздуха в стойке.
Температурный режим
- Рабочая температура: от 0°C до +40°C.
- Температура хранения: от -20°C до +70°C.
- Влажность: 10–90% (без конденсата).
Технические характеристики
| Модель | MSI S2205-01 (арт. 939-S322-15S) |
| Тип | Rackmount Server, 2U |
| Поддерживаемые процессоры | Intel Xeon Scalable 4-го и 5-го поколений (LGA4677), TDP до 350 Вт |
| Количество процессоров | 2 |
| Чипсет | Intel C741 |
| Системная шина | 100 МГц |
| Тип оперативной памяти | DDR5 ECC RDIMM/3DS RDIMM |
| Максимальная частота памяти | 5600 МГц |
| Количество слотов памяти | 32 (DIMM) |
| Максимальный объём памяти | 4 ТБ (32×128 ГБ) |
| Контроллер хранения | VROC (Virtual RAID On CPU), требуется ключ VROC |
| Поддерживаемые уровни RAID | 0, 1, 5, 10 |
| Установка HDD/SSD | Устанавливается пользователем |
| Отсеки для накопителей | 12× 3.5"/2.5" HotSwap (SATA3/SAS/U.2 NVMe PCIe 4.0) |
| Поддержка NVMe | Да (все 12 отсеков через backplane) |
| Слоты M.2 | 2× M.2 PCIe 3.0 x2 (2280/22110) |
| Слоты расширения (райзеры) | 3 слота для полноразмерных карт (GPU/сеть/RAID/Oculink) |
| Сетевой контроллер | Опционально (через слоты расширения) |
| Интегрированный видеоконтроллер | Aspeed AST2600 |
| Видеопамять | 64 МБ SidePort |
| Разъёмы на передней панели | 2× USB 2.0, 1× D-Sub (VGA) |
| Разъёмы на задней панели | 2× USB 2.0, 1× COM (DB9), 1× D-Sub (VGA), 1× RJ45 (IPMI), 2× разъём питания C14 |
| IPMI | 1 порт, выделенный |
| Картридер | Micro-SD (для BMC log) |
| Блоки питания | 2× 2000 Вт, Redundant (1+1), 80PLUS Platinum |
| Входной разъём БП | C14 (кабель C13) |
| Охлаждение CPU | Пассивные радиаторы (в комплекте, 2 шт.) |
| Количество вентиляторов | 6 (встроенных) |
| Материал корпуса | Сталь, пластик (передняя панель) |
| Цвет | Чёрный |
| Высота карт расширения | Полнопрофильные |
| Индикация | Включение, LAN, HDD, UID |
| Кнопки | Питание, Reset, ID (спереди и сзади) |
| Размеры (Ш×В×Г) | 438×87×770 мм |
| Вес | ~15,5 кг (без процессоров, памяти и дисков) |
| Комплект поставки | Платформа, документация, комплект кабелей (для GPU), крепёжный набор, 2 кабеля питания, телескопические направляющие |
| Гарантия | 12 месяцев (расширенная опционально) |
Часто задаваемые вопросы
Какие процессоры совместимы с MSI S2205-01?
Intel Xeon Scalable 4-го (Sapphire Rapids) и 5-го (Emerald Rapids) поколений с разъёмом LGA4677 и TDP до 350 Вт. Примеры: Intel Xeon 4410Y, 5418Y, 6438M, 8460H.
Сколько слотов под память и какой максимальный объём?
32 слота DDR5 DIMM. Поддерживаются RDIMM и 3DS RDIMM с частотами до 5600 МГц. Максимальный объём — 4 ТБ при использовании модулей по 128 ГБ.
Можно ли установить 12 дисков NVMe U.2 одновременно?
Да, все 12 отсеков 3.5"/2.5" имеют поддержку U.2 PCIe 4.0 NVMe. Для использования SAS-дисков необходим дополнительный адаптер (например, Broadcom 9500).
Зачем нужен ключ VROC и где его взять?
Ключ Intel VROC (Virtual RAID On CPU) активирует создание RAID-массивов на NVMe-накопителях (0, 1, 5, 10). Приобретается отдельно у поставщиков Intel или в комплекте с материнской платой.
Поддерживает ли платформа установку видеокарт?
Да, три слота расширения (райзера) под полноразмерные карты. Можно установить одну-двухслотовые GPU длиной до 300 мм (зависит от конфигурации блока питания и кабелей).
Какие блоки питания установлены?
Два блока питания по 2000 Вт с резервированием 1+1, сертификат 80PLUS Platinum (КПД до 94%). Входной разъём C14, подходят стандартные кабели C13.
Как осуществляется удалённое управление?
Через выделенный порт RJ45 IPMI с графическим чипом Aspeed AST2600. Доступен веб-интерфейс для мониторинга, управления питанием, монтирования IS O-образов и обновления прошивки.
Входит ли в комплект охлаждение для процессоров?
Да, в комплекте два пассивных радиатора, рассчитанных на TDP до 350 Вт. Важно обеспечить хороший продув корпуса (6 вентиляторов входят в базовую конфигурацию).
Какова глубина корпуса? Влезет ли в стандартную стойку?
Глубина 770 мм. Большинство стандартных стоек глубиной 800-1000 мм подходят. Для стоек 600 мм потребуются удлинённые направляющие или специальное размещение.
Можно ли загрузить ОС с M.2 накопителя?
Да, слоты M.2 (PCIe 3.0 x2) поддерживают NVMe и могут быть загрузочными. Рекомендуется для установки гипервизора или операционной системы.
