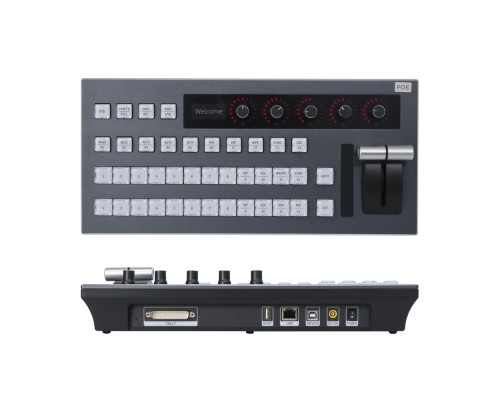

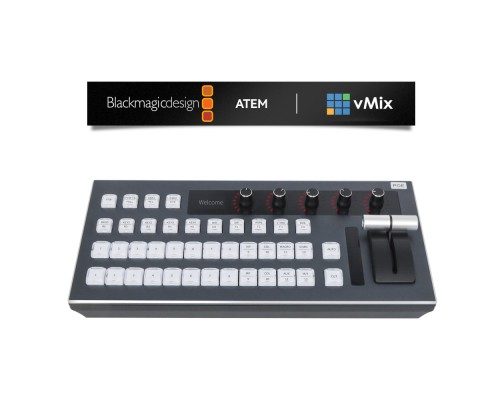

KATO VISION HDKATOV KT-KD50X — профессиональный 12-канальный MIDI-контроллер для живого видеопроизводства, совместимый с ATEM и vMix. Устройство обеспечивает полноценное управление переключением каналов PGM/PVW, звуком, переходами, макросами и ключами. Оснащено OLED-дисплеем, интерфейсами LAN 100M и USB 2.0, поддержкой PoE 802.3af и встроенным Tally DP25 на 24 канала. Цельный алюминиевый корпус с анодированной обработкой гарантирует надёжность и долговечность в условиях интенсивной эксплуатации.
12 каналов PGM и PVW с полным контролем
Контроллер KT-KD50X обеспечивает независимое управление 12 каналами программы (PGM) и 12 каналами предпросмотра (PVW). Это позволяет оператору быстро переключаться между источниками и точно выстраивать эфирную последовательность.
Режимы и типы переходов
- Автоматические переходы — запрограммированные тайминги для плавной смены сцен.
- Резкие переходы (CUT) — мгновенное переключение без эффектов.
- T-Bar — ручной фейдер для точного управления длительностью перехода.
- Типы переходов: MIX, DIP, WIPE, STING, DVE — полный набор для творческого видеопроизводства.
Ключевые функции ATEM
- BKGD, KEY1-KEY4, DSK1, DSK2, FTB, PREV TRANS.
- Макросы, S/SRC, M/E, AUX — для сложных композиций и автоматизации.
Ключевые функции vMix
- 4 вида переходов, картинка в картинке (R1-R4).
- Настройка воспроизведения (M1, M2), REC, LIVE, T-BAR.
Встроенный аудиоконтроль
Контроллер поддерживает 1-канальный мастер и 4-канальный входной микшер. Работает с Audio, XLR, MIC и MP-источниками. Это даёт возможность регулировать уровни громкости прямо с пульта, без отдельного звукового микшера.
- Мастер-канал — общая громкость выхода.
- 4 входных канала — независимая регулировка каждого источника.
- Поддержка XLR и MIC — для подключения профессиональных микрофонов и звукового оборудования.

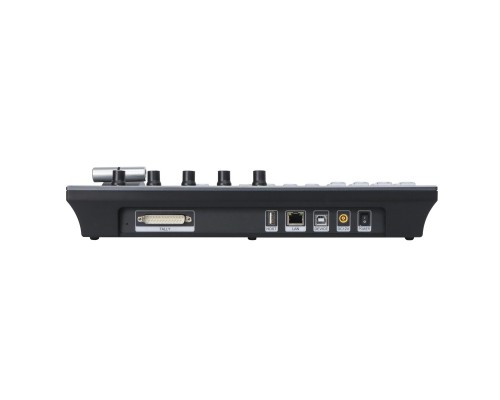

Гибкие интерфейсы и питание
KT-KD50X оснащён всеми необходимыми портами для интеграции в любую студию:

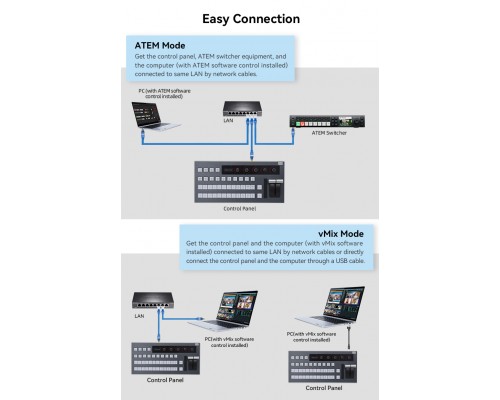

- LAN 100M — для подключения к сети и управления ATEM/vMix по протоколу MIDI.
- USB 2.0 — прямое подключение к компьютеру для работы с vMix и другими программами.
- PoE 802.3af — питание по Ethernet — не нужен отдельный блок питания.
- DC 12V, 0.3A — классическое питание от адаптера (входит в комплект).
Встроенный Tally DP25
Контроллер имеет встроенный Tally-интерфейс DP25 с поддержкой до 24 каналов вывода. Это позволяет подключать Tally-индикаторы для каждой камеры и оперативно видеть, какой источник находится в эфире.
Совместимое оборудование и аксессуары
Для полноценной работы KT-KD50X рекомендуется использовать следующее оборудование и комплектующие.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Видеомикшеры ATEM | ATEM Mini PRO (SWATEM Mini PRO), ATEM SDI PRO (SWATEM SDI PRO), ATEM Television Studio HD (SWATEM TVSHD), ATEM Constellation 8K (SWATEMSCN8K) | Управление по LAN через MIDI |
| Программное обеспечение | vMix 24/26/PRO, OBS Studio (с MIDI-плагином), Wirecast | Управление через USB или LAN |
| Сетевой коммутатор | Управляемый Gigabit Ethernet с поддержкой PoE (802.3af) | Для подачи питания по LAN |
| Tally-индикаторы | DP25-совместимые лампы, светодиодные панели, Tally-мониторы | До 24 каналов вывода |
| Кабели | Ethernet Cat5e/Cat6, USB 2.0 A-B, XLR (аудио) | Длина подбирается под топологию студии |
| Микрофоны и аудиоисточники | XLR-микрофоны, линейные выходы микшеров, MP-плееры | Подключение к аудиовходам контроллера |
Аналоги KATO VISION HDKATOV KT-KD50X
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близким функционалом.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Blackmagic Design | SWATEM Mini PRO | Официальная панель для ATEM Mini, 4 слота, без Tally DP25, только USB. |
| Blackmagic Design | SWATEMME1 | Полноценная профессиональная панель, 1 M/E, Tally, но значительно дороже. |
| Roland | V-60HD | Аппаратный микшер со встроенным управлением, 6 входов, без MIDI-контроля. |
| Elgato | 10GAT9901 | MIDI-контроллер с LCD-кнопками, но без Tally и T-Bar, меньше каналов. |
| Loupedeck | LDLIVE | MIDI-поверхность, OLED-клавиши, без Tally и T-Bar, для vMix и OBS. |
| Skaarhoj | SKR-SP-ATEM | Профессиональная панель для ATEM, Tally, но высокая цена и сложность. |
Рекомендация: KT-KD50X — оптимальное соотношение цены и функциональности. Если нужна портативность и MIDI-контроль без Tally, подойдёт Stream Deck. Для студий с жёсткими требованиями к Tally — Skaarhoj или ATEM Advanced Panel.
Кому подойдёт KATO VISION HDKATOV KT-KD50X
Рекомендуется, если вам нужно:
- Профессиональное управление 12 каналами PGM/PVW в прямом эфире.
- Работа с ATEM и vMix через MIDI-протокол.
- Встроенный Tally на 24 канала — контроль камер без дополнительных устройств.
- Управление звуком (мастер + 4 входа) прямо с пульта.
- Лёгкий алюминиевый корпус для мобильных студий и выездных съёмок.
Вероятно, не подойдёт, если:
- Вам нужно менее 6 каналов — функционал избыточен.
- Вы используете только OBS без MIDI-плагинов — совместимость ограничена.
- Требуется аппаратный видеомикшер без ПК — KT-KD50X контроллер, не микшер.
- Нужна поддержка 4K/8K без внешнего оборудования — контроллер не обрабатывает видео.
Конструкция и условия эксплуатации
Цельный алюминиевый корпус
Корпус контроллера выполнен из алюминиевого сплава с анодированной обработкой — устойчив к царапинам, ударам и коррозии. Размеры 354 x 165 x 67 мм, вес 1,5 кг. Удобен для транспортировки и установки в рэк или на стол.
OLED-дисплей
Яркий OLED-экран отображает текущий статус каналов, уровень сигнала и настройки. Информация читается под любым углом.
Диапазон рабочих температур
- Эксплуатация: от -10°C до +40°C
- Хранение: от -20°C до +60°C
- Влажность: без конденсата в рабочем диапазоне
Контроллер устойчив к перепадам температур и может использоваться в передвижных телевизионных станциях (ПТС) и студийных условиях.
Технические характеристики
| Тип устройства | Контроллер для живого видеопроизводства |
| Модель | KATO VISION HDKATOV KT-KD50X |
| Артикул | KT-KD50X |
| Поддерживаемые программы | ATEM, vMix, совместим с протоколом MIDI |
| Количество видеовходов | 12 каналов |
| Режим переключения | 12-канальный PGM + 12-канальный PVW |
| Управление звуком | 1-канальный мастер + 4-канальный вход, Audio, XLR, MIC, MP |
| Интерфейсы подключения | LAN 100M, USB 2.0 |
| Поддержка PoE | 802.3af |
| Типы переходов | MIX, DIP, WIPE, STING, DVE |
| Ключевые функции ATEM | BKGD, KEY1-KEY4, DSK1, DSK2, FTB, PREV TRANS, макросы, S/SRC, M/E, AUX |
| Ключевые функции vMix | 4 вида переходов, картинка в картинке (R1-R4), настройка воспроизведения (M1, M2), REC, LIVE, T-BAR |
| Интерфейс Tally | Встроенный DP25, поддержка до 24 каналов вывода |
| Дисплей | OLED |
| Управление переходами | Автоматические, резкие, T-Bar |
| Корпус | Цельный алюминиевый сплав с анодированной обработкой |
| Питание | DC 12V, 0.3A |
| Номинальная мощность | 4 Вт |
| Рабочая температура | -10°C ~ 40°C |
| Температура хранения | -20°C ~ 60°C |
| Габариты (Д x Ш x В) | 354 x 165 x 67 мм |
| Вес | 1.5 кг |
| Комплектация | Адаптер питания, USB-кабель, руководство пользователя |
Часто задаваемые вопросы
Какие программы поддерживает KT-KD50X?
Контроллер полностью совместим с ATEM (Mini, SDI, Television Studio, Constellation) и vMix. Также поддерживает любые программы, работающие с MIDI-протоколом, включая OBS Studio (с MIDI-плагином) и Wirecast.
Можно ли использовать контроллер без подключения к компьютеру?
Нет, KT-KD50X является MIDI-контроллером и не имеет встроенного видеомикшера. Он управляет программным обеспечением (vMix) или аппаратным микшером (ATEM) через USB или LAN.
Сколько каналов Tally поддерживается?
Встроенный Tally-интерфейс DP25 поддерживает до 24 каналов вывода. Вы можете подключить Tally-индикаторы для каждой камеры и отслеживать эфирное состояние.
Какой тип питания используется?
Контроллер может питаться от DC 12V 0.3A (адаптер в комплекте) или по Ethernet через PoE 802.3af. Второй вариант удобен при удалённой установке.
Поддерживает ли устройство работу с аудио?
Да, есть 1 мастер-канал и 4 входных канала. Поддерживается Audio, XLR, MIC и MP. Это позволяет микшировать звук прямо с пульта.
Какие типы переходов доступны?
MIX, DIP, WIPE, STING и DVE. Также есть автоматические, резкие переходы и ручной T-Bar для плавного управления.
Можно ли подключать контроллер к ноутбуку?
Да, через USB 2.0. Подключите кабель к ноутбуку — система определит устройство как MIDI-контроллер. Для vMix и ATEM драйверы не требуются.
Насколько прочен корпус?
Корпус выполнен из цельного алюминиевого сплава с анодированной обработкой. Он устойчив к механическим повреждениям, царапинам и коррозии. Вес всего 1,5 кг.
Какие кабели нужны для подключения Tally?
Для Tally используется интерфейс DP25 — стандартный D-Sub 25 pin. Вам потребуется соответствующий кабель с разъёмом DB25 для подключения индикаторов.
Можно ли управлять KT-KD50X удалённо?
Контроллер сам является устройством управления. Удалённо можно настроить его через LAN, но физически нажимать кнопки и двигать T-Bar нужно на самом пульте.
