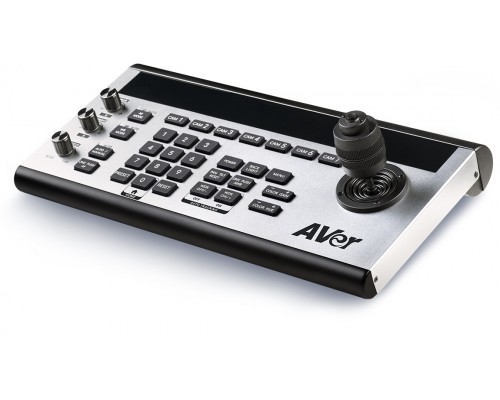

Профессиональный контроллер PTZ-камер AVer CL01 (PTCAMCTRL) — устройство для точного управления поворотными камерами с поддержкой до 7 устройств одновременно. Оснащён интерфейсами RS-232/422/485 и IP, OLED-дисплеем и джойстиком. Поддерживает протоколы VISCA, Pelco-D/P, что обеспечивает совместимость с камерами AVer, Sony, PTZOptics и другими брендами. Идеальное решение для студий, конференц-залов, учебных аудиторий и систем видеонаблюдения.
Высокая точность и надёжность управления
Контроллер построен на промышленной платформе: поддержка скоростей передачи данных от 2400 до 38400 бит/с, стабильная работа в диапазоне температур 0…40°C. Джойстик и поворотные кнопки обеспечивают плавное панорамирование, наклон и масштабирование.
Поддержка до 7 PTZ-камер
- 7 независимых каналов — управляйте несколькими камерами с одного пульта.
- OLED-дисплей — отображает текущий ID камеры, IP-адрес и статус.
- Предустановленные позиции — быстрое переключение между сохранёнными ракурсами.
Множество интерфейсов подключения
RS-232, RS-422, RS-485 и IP (VISCA over UDP) — контроллер совместим с любым профессиональным оборудованием. Порты Micro USB служат для обновления прошивки.
Управление и настройка
Контроллер предоставляет полный доступ к параметрам изображения и движению камеры.
Основные функции управления
- Панорамирование, наклон, зум — точный джойстик с переменной скоростью.
- Регулировка яркости, цвета и фокуса — быстрая настройка картинки без меню камеры.
- Сохранение пресетов — до 255 предустановок на каждую камеру (зависит от модели).
Поддерживаемые протоколы
- VISCA / SONY VISCA — стандарт для PTZ-камер Sony и AVer.
- Pelco-D / Pelco-P — совместимость с системами видеонаблюдения.
- UDP / VISCA over IP — управление по сети без дополнительных конвертеров.
IP-управление
Контроллер имеет фиксированные IP-адреса (192.168.1.162 – 192.168.1.168) и UDP-порт 08090. Подключите его к локальной сети для удалённой работы.
Совместимое оборудование и аксессуары
Для полноценной работы с AVer CL01 рекомендуется использовать сертифицированные кабели и камеры. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| PTZ-камеры AVer | AVer PTZ330, PTZ310, CAM520, CAM540, TR311, TR331 | Полная поддержка VISCA, автотрекинг |
| PTZ-камеры других брендов | Sony EVI-D70, BRC-Z330; PTZOptics 12X-SDI; Panasonic AW-HE40 | Через протоколы VISCA / Pelco |
| Кабели RS-232/485 | DB9 (папа-мама), клеммные разъёмы 4-контактные, витая пара | Длина до 15 м (RS-232), до 1200 м (RS-485) |
| Кабель Micro USB | Стандартный Micro-USB 2.0 для обновления прошивки | Не входит в комплект |
| Блок питания | 12V / 2A (адаптер в комплекте), AC 100–240В | Возможна замена на аналогичный 12V 2A |
Аналоги контроллера AVer CL01
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Sony | RM-IP10 | Поддержка до 10 камер, только IP, выше цена. Профессиональный студийный контроллер. |
| PTZOptics | PTZOptics Controller (VISCA over IP) | До 7 камер, поддержка VISCA/Pelco, OLED, джойстик. Более низкая цена. |
| Panasonic | AW-RP50 | Поддержка 5 камер, RS-232/422, работа с Panasonic AW-HE. Премиум сегмент. |
| JOYIN | JC-7500 | Джойстик + клавиатура, RS-232/485, поддержка Pelco. Бюджетный аналог. |
| AVer | CL01 (PTCAMCTRL) — текущая модель | — |
Рекомендация: При выборе аналога обращайте внимание на количество поддерживаемых камер, протоколы и наличие IP-управления. Для систем с AVer или Sony предпочтительнее RM-IP10 или PTZOptics Controller.
Кому подойдёт AVer CL01
Рекомендуется, если вам нужно:
- Управлять 2–7 PTZ-камерами в студии или конференц-зале.
- Использовать VISCA-камеры (AVer, Sony, PTZOptics).
- Точное управление джойстиком с возможностью сохранения пресетов.
- Удалённое управление по IP без дополнительного ПО.
- Простота настройки и совместимость с разными протоколами.
Вероятно, не подойдёт, если:
- У вас одна камера — достаточно пульта ДУ или бесплатного ПО.
- Требуется управление 10+ камерами — нужен более мощный контроллер.
- Камеры поддерживают только протокол ONVIF — CL01 с ним не работает.
- Бюджет ограничен — можно использовать программное управление с ПК.
Конструкция и условия эксплуатации
Настольный металлический корпус
Габариты 173×99×350 мм, вес 2,5 кг. Устойчивое основание, эргономичное расположение джойстика и кнопок. Подсветка клавиш позволяет работать в темноте.
Условия работы
- Температура: 0°C ~ +40°C (эксплуатация)
- Влажность: без конденсата, до 80%
- Питание: DC 12V / 2A (адаптер в комплекте), потребление 24 Вт
Контроллер предназначен для использования внутри помещений: студии, серверные, конференц-залы, диспетчерские.
Технические характеристики
| Модель | AVer CL01 |
| Артикул | PTCAMCTRL |
| Назначение | Профессиональный контроллер PTZ-камер |
| Совместимость | Камеры AVer Auto Tracking и PTZ, другие бренды |
| Количество поддерживаемых камер | 7 |
| Интерфейсы подключения | RS-485, RS-422, RS-232, IP |
| Порт для обновления прошивки | Micro USB |
| Скорости передачи данных | 2400, 4800, 9600, 19200, 38400 бит/с |
| Тип дисплея | OLED |
| Количество джойстиков | 1 |
| Количество поворотных кнопок | 3 |
| Подсветка клавиш | Да |
| Управление по IP | Да |
| IP-адреса по умолчанию | 192.168.1.162 – 192.168.1.168 |
| UDP-порт | 08090 |
| Диапазон ID камер | 1 – 7 |
| Поддерживаемые протоколы управления | VISCA, SONY VISCA, Pelco-D, Pelco-P, UDP, IP (VISCA over IP) |
| Управление функциями камеры | Панорамирование, наклон, масштабирование |
| Регулировка параметров изображения | Яркость, цвет, фокус |
| Предустановленные функции | Да |
| Питание | DC 12V / 2A, AC 100–240В |
| Потребляемая мощность | 24 Вт |
| Рабочая температура | 0 °C ~ 40 °C |
| Условия эксплуатации | В помещении |
| Габариты (Ш×В×Г) | 173 × 99 × 350 мм |
| Вес брутто | 2,5 кг |
| Комплектация | Руководство пользователя, 4-контактный разъём RS485, адаптер питания |
| Производитель | AVer |
Часто задаваемые вопросы
Какие камеры можно подключать к AVer CL01?
Совместимы любые PTZ-камеры с поддержкой VISCA (AVer, Sony, PTZOptics, Panasonic), а также камеры с протоколами Pelco-D/P (большинство систем видеонаблюдения).
Сколько камер можно управлять одним контроллером?
До 7 камер одновременно. ID камеры задаётся от 1 до 7. Переключение осуществляется колёсиком или кнопками.
Можно ли управлять камерами по IP без RS-232?
Да, контроллер поддерживает VISCA over IP через UDP. Достаточно подключить его к той же сети, что и камеры, и указать IP-адрес.
Как обновить прошивку контроллера?
Через порт Micro USB (кабель не входит в комплект). Подключите к компьютеру, загрузите прошивку с сайта AVer и следуйте инструкции.
Что такое OLED-дисплей и что он показывает?
OLED-экран отображает текущий ID камеры, её IP-адрес, активный протокол и статус. Удобен для быстрой идентификации.
Поддерживает ли контроллер автотрекинг камер AVer?
Да, CL01 полностью совместим с функциями автотрекинга на камерах AVer (PTZ330, CAM520 и др.). Можно включать/выключать трекинг с контроллера.
Какой кабель нужен для подключения по RS-232?
Стандартный DB9 (папа-мама) с распайкой «нуль-модем». Для RS-485 используйте 4-контактный клеммный разъём, идущий в комплекте.
Можно ли сохранить предустановки камер в контроллере?
Да, до 255 предустановок на камеру (зависит от модели камеры). Вызов пресетов осуществляется одной кнопкой.
Какой блок питания используется?
Адаптер на 12V / 2A в комплекте. Работает от сети AC 100–240В. Потребление 24 Вт.
Есть ли подсветка кнопок?
Да, клавиши с подсветкой облегчают работу в условиях недостаточного освещения.
