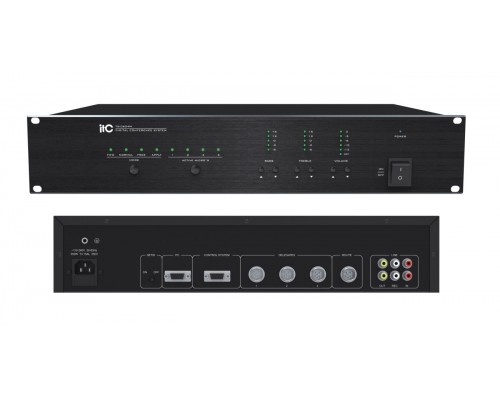

ITC TS-0604M — контроллер расширения цифровой конференц-системы, предназначенный для увеличения количества подключаемых блоков делегатов. Обеспечивает до 4 независимых аудиоканалов и поддерживает до 6 дополнительных блоков. Оснащён интерфейсом DB‑9 с протоколом AES/EBU, что гарантирует высокое качество передачи цифрового звука. Питание и управление осуществляется от основного блока ITC TS-0601M. Идеальное решение для масштабирования конференц-систем в залах заседаний, переговорных и конгресс-центрах.
Производительность и цифровой звук
Контроллер расширения построен на базе высокоскоростного протокола AES/EBU со скоростью передачи данных 6.144 Мбит/с. Это обеспечивает стабильную передачу цифрового аудио без потерь и задержек. Устройство гарантирует синхронизацию всех подключенных блоков делегатов с основным блоком.
4 независимых аудиоканала
- Четыре канала позволяют одновременно обрабатывать несколько языковых потоков или разделять аудио для разных зон зала.
- Поддержка полнодуплексной связи — каждый делегат может говорить и слушать одновременно без помех.
- Каскадирование — возможность подключения нескольких контроллеров расширения для построения крупных конференц-сетей.
Надёжное подключение через DB-9
Интерфейс DB-9 обеспечивает механически прочное соединение, устойчивое к вибрациям и случайным отключениям. Протокол AES/EBU гарантирует целостность цифрового сигнала на больших расстояниях (до 100 метров в зависимости от кабеля).
Интеграция и масштабирование системы
Контроллер расширения TS-0604M разработан для бесшовной интеграции с основным блоком конференц-системы ITC TS-0601M.
Подключение до 6 блоков делегатов
- Каждый порт DB-9 рассчитан на подключение одного блока делегатов.
- Горячая замена — блоки можно подключать и отключать без выключения питания системы.
- Автоматическая конфигурация — дополнительные блоки автоматически распознаются основным блоком.
Питание от основного блока
- Упрощённый монтаж — не требуется отдельный источник питания.
- Энергопотребление — низкое, не перегружает блок питания конференц-системы.
- Централизованное управление — все настройки выполняются с основного блока.
Универсальность применения
Поддержка 4 аудиоканалов позволяет использовать систему для многоканального синхронного перевода, голосований, записи и воспроизведения.
Совместимое оборудование и аксессуары
Для корректной работы контроллера расширения требуется основной блок конференц-системы. Рекомендуемые компоненты:
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Основной блок конференц-системы | ITC TS-0601M (центральный блок) | Обязателен для работы TS-0604M |
| Блоки делегатов | ITC TS-0602 (с кнопкой запроса) или ITC TS-0603 (с LCD-дисплеем) | Подключаются через DB-9, до 6 шт. |
| Соединительные кабели DB-9 | Кабель DB-9 (m/m) экранированный, длина 2–10 м | Для подключения блоков делегатов |
| Кабель для каскадирования | DB-9 (f/m) или специальный патч-корд (опционально) | Для объединения нескольких TS-0604M |
| Крепление в стойку | Входит в комплект (19", 1U) | Дополнительные винты не требуются |
Аналоги ITC TS-0604M
Если модель недоступна или требуется сравнение, рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| ITC | TS-0604M | Оригинальное исполнение, 4 канала, 6 портов DB-9, питание от TS-0601M |
| ITC | TS-0604M-8 | Аналогичный функционал, но на 8 портов (8 блоков делегатов) |
| Bosch | DCN‑CCUB2 | Центральный блок Bosch (не расширитель), 4 канала, но другой интерфейс и протокол |
| Televic | Confidea CCU | Базовая станция, до 4 каналов, поддержка Dante, требуется отдельное питание |
| Taiden | HCS‑CCU‑5100 | Центральный блок, 4 канала, но использует фирменный протокол Taiden |
Рекомендация: Для систем на базе ITC TS-0601M используйте именно TS-0604M, так как он обеспечивает полную совместимость и простое масштабирование. При выборе аналогов обращайте внимание на поддержку AES/EBU и количество портов DB-9.
Кому подойдёт ITC TS-0604M
Рекомендуется, если вам нужно:
- Увеличить количество делегатских блоков в конференц-системе до 6 дополнительных.
- Организовать 4 независимых аудиоканала для синхроперевода или многозонной трансляции.
- Использовать протокол AES/EBU для высококачественной цифровой передачи.
- Питать расширитель от основного блока без отдельного источника.
- Монтировать оборудование в стандартную 19-дюймовую стойку (1U).
Вероятно, не подойдёт, если:
- У вас нет основного блока ITC TS-0601M (работа TS-0604M без него невозможна).
- Требуется более 6 дополнительных блоков делегатов — тогда нужен TS-0604M-8 или каскадирование.
- Вы предпочитаете аналоговые конференц-системы (TS-0604M только цифровой).
- Необходимо автоматическое распознавание и настройка — это поддерживается.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 482 x 245 x 44 мм, вес 2,5 кг. Корпус из стали с защитным покрытием. Предусмотрено крепление в стойку 19".
Диапазон рабочих температур
- Эксплуатация: от -10°C до +50°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Устройство предназначено для установки в серверных или аппаратных помещениях с контролируемым микроклиматом.
Технические характеристики
| Тип устройства | Контроллер расширения |
| Назначение | Цифровая конференц-система |
| Модель основного блока для подключения | ITC TS-0601M |
| Количество подключаемых блоков делегатов | до 6 |
| Количество независимых аудиоканалов | 4 |
| Протокол связи | AES/EBU |
| Скорость передачи данных | 6.144 Мбит/с |
| Интерфейс подключения | Разъем DB-9 |
| Электропитание | От основного блока конференц-системы |
| Рабочая температура | от -10°C до +50°C |
| Относительная влажность | 10% – 90% |
| Габариты (Ш x Г x В) | 482 x 245 x 44 мм |
| Вес | 2,5 кг |
| Производитель | ITC |
Часто задаваемые вопросы
Сколько блоков делегатов можно подключить к одному TS-0604M?
К контроллеру расширения можно подключить до 6 блоков делегатов через интерфейс DB-9. Если нужно больше, используйте каскадное подключение нескольких TS-0604M.
Какой кабель нужен для подключения?
Требуется экранированный кабель DB-9 (male – male) длиной до 10 метров. Для каскадирования контроллеров может потребоваться кабель DB-9 (female – male).
Требуется ли отдельное питание для контроллера расширения?
Нет, питание подаётся от основного блока конференц-системы ITC TS-0601M через интерфейсный кабель.
Поддерживает ли TS-0604M горячую замену блоков делегатов?
Да, блоки можно подключать и отключать без выключения питания всей системы.
Совместим ли TS-0604M с другими производителями конференц-систем?
Контроллер разработан для работы исключительно с основным блоком ITC TS-0601M. Использование с другим оборудованием возможно только при наличии переходников и соответствующего протокола.
Можно ли объединить два TS-0604M для увеличения количества блоков делегатов и каналов?
Да, контроллеры поддерживают каскадное подключение. При этом количество портов для делегатов суммируется, а количество аудиоканалов может быть объединено или распределено.
Какие блоки делегатов можно подключать?
Совместимы любые блоки делегатов ITC серии TS-06xx, например TS-0602 (с кнопкой запроса) или TS-0603 (с LCD-дисплеем).
Как монтируется TS-0604M?
Контроллер имеет стандартный 19-дюймовый корпус высотой 1U и устанавливается в стойку. В комплекте идут крепления.
Какова максимальная длина кабеля от контроллера до блока делегата?
Рекомендуемая длина до 10 метров. При использовании качественного экранированного кабеля возможна работа до 20 метров.
Поддерживает ли TS-0604M протокол AES/EBU?
Да, устройство использует протокол AES/EBU для цифровой передачи аудио со скоростью 6.144 Мбит/с.
