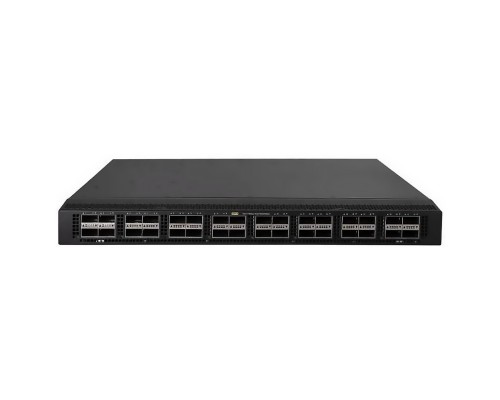

H3C S9850-32H (LS-9850-32H-A) — управляемый L3 коммутатор для ЦОД и ядра корпоративных сетей. Оснащён 32 портами QSFP28 (100G), обеспечивает коммутационную способность 6.4 Тбит/с и скорость пересылки 4,8 миллиарда пакетов в секунду. Поддерживает VXLAN, EVPN, MLAG, современные протоколы маршрутизации (BGP, OSPF, ISIS) и технологии обеспечения отказоустойчивости. Идеальное решение для построения высокопроизводительных масштабируемых сетей.
Максимальная производительность для ЦОД и ядра сети
Коммутатор построен на современной ASIC-платформе: пропускная способность 6.4 Тбит/с, скорость пересылки 4,8 Bpps. Глубина буфера пакетов 48 МБ обеспечивает стабильную работу при пиковых нагрузках и минимизацию потерь.
32 порта QSFP28 со скоростью 100G
- Поддержка 40G и 100G — гибкость при подключении существующего оборудования.
- Низкая задержка — менее 1 мкс для приложений реального времени.
- Прямой доступ к каждому порту без блокировок.
Передовая архитектура
Плата с 32 высокоскоростными портами и встроенными буферами большого объёма. Поддержка технологии VXLAN и EVPN позволяет строить наложенные сети и сегментировать трафик.
Управление и безопасность сети
Полноценный L3 коммутатор с широкими возможностями управления и защиты.
Инструменты управления
- CLI — расширенная командная строка для детальной настройки.
- Web-интерфейс — удобный графический интерфейс.
- SNMP / RMON / sFlow / NetStream — мониторинг и сбор статистики.
- SSH / Telnet — удалённый доступ.
Маршрутизация и сегментация
- Поддержка BGP, OSPF, ISIS — динамическая маршрутизация.
- PIM, IGMP — многоадресная рассылка.
- VLAN (802.1Q) — до 4094 виртуальных сетей.
- VXLAN / EVPN — сегментация на уровне ЦОД.
Защита и отказоустойчивость
- ACL (IPv4/IPv6) — фильтрация трафика.
- MLAG (MC-LAG) — агрегация каналов между коммутаторами.
- ERPS — быстрое восстановление при кольцевой топологии.
- STP / RSTP / MSTP — защита от петель.
Дополнительные возможности и протоколы
Агрегация каналов (LACP/MLAG)
Объединение до 8 портов в логический канал. MLAG позволяет агрегировать каналы между двумя коммутаторами для отказоустойчивости.
Мониторинг трафика
sFlow и NetStream для детального анализа трафика и обнаружения аномалий.
Качество обслуживания (QoS)
Приоритизация трафика на основе 802.1p, DSCP, ACL. Гарантированная полоса пропускания для критичных приложений.
Поддержка VXLAN & EVPN
Построение наложенных сетей для виртуализации и мультиарендности.
Совместимое оборудование и аксессуары
Для работы H3C S9850-32H рекомендуется использовать сертифицированные модули и компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули QSFP28 (100G) | H3C QSFP-100G-SR4-MM, QSFP-100G-LR4-SM, совместимые сторонние (FS.com, 10Gtek) | Дальность от 100 м (SR4) до 10 км (LR4) |
| Медные кабели QSFP28 | H3C QSFP-100G-CU1M, CU3M, CU5M (пассивные) | Для соединения на короткие расстояния до 5 м |
| Консольный кабель | RJ45-DB9, USB-console (FTDI) | Для первоначальной настройки |
| Патч-корды | OM3/OM4 (многомод), OS2 (одномод), разъёмы MPO/MTP для SR4 | Длина подбирается под топологию |
| Блоки питания | H3C PSR-600-12A (600 Вт, AC), PSR-1200-12A (1200 Вт) | Горячая замена, 1+1 резервирование |
Аналоги H3C S9850-32H (LS-9850-32H-A)
Если модель недоступна или требуется сравнение, рассмотрите альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| H3C | S9850-32C (LS-9850-32C-A) | 32 порта 40G, коммутационная способность 4 Тбит/с, более бюджетный вариант для 40G. |
| Cisco | Nexus 93180YC-FX3 | 48x25G + 6x100G, поддержка VXLAN/EVPN, ACI. Выше плотность портов 25G. |
| Huawei | CE6860-48S6CQ-EI | 48x25G + 6x100G, 4.8 Тбит/с, схожий функционал L3. |
| Juniper | QFX5110-48S | 48x10G/25G + 4x100G, поддержка EVPN-VXLAN, более доступный для небольших ЦОД. |
| Dell | Z9100-ON | 32x100G, открытая ОС (ONIE), 6.4 Тбит/с. Близкий аналог по характеристикам. |
| Arista | 7060CX3-32S | 32x100G, 6.4 Тбит/с, EOS, поддержка VXLAN/EVPN. Премиум-сегмент. |
Рекомендация: При выборе аналога обращайте внимание на плотность 100G портов, бюджет PoE (не требуется), поддержку VXLAN/EVPN и протоколы маршрутизации. Для ядра ЦОД оптимальны Z9100-ON или 7060CX3-32S.
Кому подойдёт H3C S9850-32H LS-9850-32H-A
Рекомендуется, если вам нужно:
- Построить ядро ЦОД или сети крупного предприятия.
- Обеспечить 32 порта 100G с низкой задержкой.
- Использовать VXLAN/EVPN для наложенных сетей.
- Получить отказоустойчивость с помощью MLAG и резервирования питания.
- Динамическая маршрутизация (BGP, OSPF, ISIS) для масштабирования.
Вероятно, не подойдёт, если:
- Нужны порты 1G/10G — это избыточно и дорого.
- Требуется поддержка PoE (коммутатор не поддерживает).
- Достаточно L2-функций и не нужны VXLAN/EVPN.
- Бюджет ограничен — рассмотрите модели с 40G портами.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 440×420×44 мм, вес 12 кг. Крепится в стандартную 19-дюймовую стойку. Фронтальный доступ к портам и вентиляции.
Система охлаждения
Фронтальная вентиляция с горячей заменой вентиляторов. Поддерживает работу при температурах от 0 до +45 °C.
Питание
- Типовая потребляемая мощность: 300 Вт
- Максимальная: 500 Вт
- Блоки питания: 1+1 с горячей заменой
Технические характеристики
| Модель | H3C S9850-32H (LS-9850-32H-A) |
| Артикул | LS-9850-32H-A |
| Серия | S9850 |
| Тип устройства | L3 Ethernet Switch |
| Количество портов QSFP28 | 32 |
| Скорость портов | 100 Гбит/с |
| Поддерживаемые скорости интерфейсов | 40 Гбит/с, 100 Гбит/с |
| Пропускная способность | 6.4 Тбит/с |
| Скорость пересылки пакетов | 4.8 млрд пакетов/с (Bpps) |
| Глубина буфера пакетов | 48 МБ |
| Поддержка VLAN | Да (802.1Q) |
| Поддержка QoS | Да (802.1p, DSCP) |
| Поддержка IPv4/IPv6 | Да |
| Поддержка ACL | Да (IPv4/IPv6) |
| Поддержка VXLAN | Да |
| Поддержка EVPN | Да |
| Поддержка STP/RSTP/MSTP | Да |
| Поддержка ERPS | Да |
| Поддержка MLAG | Да (MC-LAG) |
| Поддержка BGP | Да |
| Поддержка OSPF | Да |
| Поддержка ISIS | Да |
| Поддержка PIM | Да |
| Поддержка IGMP | Да |
| Поддержка DHCP | Да |
| Поддержка sFlow | Да |
| Поддержка NetStream | Да |
| Поддержка SNMP | Да |
| Поддержка RMON | Да |
| Поддержка SSH | Да |
| Поддержка Telnet | Да |
| Поддержка Web-интерфейса | Да |
| Поддержка PoE | Нет |
| Тип вентиляции | Фронтальная |
| Тип управления | CLI, Web, SNMP |
| Габариты (В x Ш x Г) | 44 x 440 x 420 мм |
| Вес | 12 кг |
| Рабочая температура | 0°C до 45°C |
| Рабочая влажность | 5% до 95% (без конденсата) |
| Потребляемая мощность | 300 Вт (типовая), 500 Вт (максимальная) |
| Источники питания | 1+1 (горячая замена) |
| Стандарты | IEEE 802.3, 802.1Q, 802.1p, 802.1D, 802.1w, 802.1s, 802.3ad, 802.3x, 802.3ae, 802.3ba |
| Производитель | H3C |
Часто задаваемые вопросы
Для каких сценариев предназначен H3C S9850-32H?
Для ядра ЦОД, агрегации серверов, построения высокопроизводительных сетей уровня Spine/Leaf. Поддерживает VXLAN/EVPN для мультиарендности.
Какие типы оптических модулей поддерживаются?
QSFP28 100G SR4 (многомод), LR4 (одномод), а также активные оптические кабели AOC и медные пассивные кабели DAC. Возможна работа в режиме 40G.
Поддерживает ли MLAG (MC-LAG)?
Да, коммутатор поддерживает MLAG для агрегации каналов между двумя устройствами, что обеспечивает отказоустойчивость и увеличение пропускной способности.
Можно ли использовать коммутатор в сети с кольцевой топологией?
Да, поддерживается протокол ERPS (ITU-T G.8032) для быстрого восстановления при разрыве кольца.
Какие протоколы маршрутизации доступны?
BGP, OSPF, ISIS (IPv4/IPv6), а также статическая маршрутизация. Поддерживается многоадресная маршрутизация PIM и IGMP.
Как осуществляется мониторинг трафика?
Через sFlow, NetStream, SNMP и RMON. Можно собирать статистику по каждому порту и очереди.
Какая максимальная скорость пересылки пакетов?
4,8 миллиарда пакетов в секунду (4.8 Bpps) при коммутационной способности 6.4 Тбит/с.
Требуется ли специальный блок питания?
Коммутатор оснащён двумя блоками питания с горячей заменой (1+1). Рекомендуется использовать H3C PSR-600-12A или PSR-1200-12A.
Поддерживает ли коммутатор функции безопасности?
Да: ACL (IPv4/IPv6), фильтрация по MAC, защищённые протоколы управления (SSH, SSL), DHCP snooping, защита от DoS.
Какова гарантия на оборудование?
Стандартная гарантия H3C — 36 месяцев с возможностью расширения. Условия уточняйте у поставщика.
