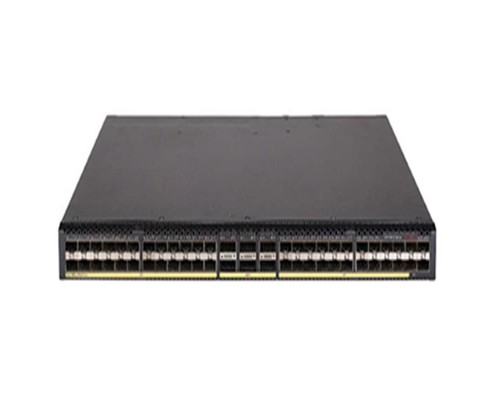

H3C S6813-48X6C (артикул LS-6813-48X6C) — мощный L3-коммутатор для ядра сети и ЦОД, оснащённый 48 портами SFP+ 10G и 6 портами QSFP28 100G. Поддерживает передовые технологии виртуализации сети VXLAN и EVPN, динамическую маршрутизацию OSPF и BGP. Оборудование обеспечивает высокую плотность 10G-портов и аплинки 100G для построения масштабируемых и отказоустойчивых сетей операторского и корпоративного уровня.
Высокая производительность и масштабируемость
Коммутатор построен на базе мощной платформы H3C: коммутационная способность до 2.56 Тбит/с, скорость обработки пакетов обеспечивает неблокируемую работу всех портов 10G и 100G.
48 портов SFP+ 10 Гбит/с
- Высокая плотность 10G — 48 портов для подключения серверов, накопителей и других коммутаторов.
- Поддержка оптических и медных трансиверов SFP+ (SR, LR, AOC, DAC).
- Гибкая агрегация — объединение портов в группы LACP до 8 портов.
6 портов QSFP28 100 Гбит/с
Шесть портов QSFP28 для магистральных соединений 100G. Поддерживаются трансиверы LR4, SR4, AOC и пассивные медные кабели. Возможно разделение порта на 4x25G или 4x10G с помощью breakout-кабелей.
Управление и безопасность сети
Управляемый L3-коммутатор предоставляет полный набор инструментов для настройки и защиты сетевой инфраструктуры.
Инструменты управления
- CLI — командная строка с поддержкой контекстной справки.
- Web-интерфейс — удобное графическое управление.
- SSH / Telnet — удалённый доступ с шифрованием.
- SNMP, RMON, sFlow, NetStream — мониторинг и сбор статистики.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация трафика по различным критериям.
- Защита от атак — DHCP Snooping, IP Source Guard, Dynamic ARP Inspection.
- AAA, RADIUS, TACACS+ — централизованная аутентификация.
Гибкая сегментация: VLAN
Поддержка до 4094 VLAN 802.1Q, изоляция трафика между отделами, гостевыми сетями и системами управления.
Дополнительные возможности и протоколы
Виртуализация сети VXLAN/EVPN
Полная поддержка VXLAN (RFC 7348) и EVPN (RFC 7432) для построения наложенных сетей и изоляции мультитенантных сред. Обеспечивает масштабируемость и гибкость ЦОД.
Динамическая маршрутизация OSPF/BGP
Поддержка протоколов OSPFv2/v3 и BGP-4 (включая EVPN AF). Возможность организации сложных маршрутных политик и резервирования каналов.
Агрегация каналов (LACP)
Объединение физических портов в логические каналы для увеличения пропускной способности и отказоустойчивости.
Протоколы резервирования STP/RSTP/MSTP и ERPS
Защита от петель и быстрое восстановление связности. ERPS (Ethernet Ring Protection Switching) обеспечивает сходимость менее 50 мс.
QoS и управление трафиком
Поддержка 802.1p, DSCP, очередей с приоритетами и механизмов ограничения скорости для гарантии качества услуг.
Совместимое оборудование и аксессуары
Для полноценной работы H3C S6813-48X6C рекомендуется использовать сертифицированные модули и компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Трансиверы SFP+ 10G | H3C SFP-XG-SX-MM850, SFP-XG-LX-SM1310, SFP-XG-LR-SM1310, а также совместимые сторонние (Finisar, FS.com) | Для портов SFP+ |
| Трансиверы QSFP28 100G | H3C QSFP-100G-SR4-MM850, QSFP-100G-LR4-SM1310, QSFP-100G-DAC | Для портов QSFP28 (до 10 км одномод) |
| Breakout-кабели | QSFP28-4SFP25G-DAC, QSFP28-4SFP10G-DAC | Для разделения 100G на 4x25G или 4x10G |
| Консольный кабель | DB9-RJ45 или USB-консоль (FTDI) | Для первоначальной настройки |
| Патч-корды | OM3/OM4 LC-LC (для многомода), OS2 LC-LC (для одномода) | Длина подбирается под топологию |
| Крепления для стойки | Входят в комплект (19", 1U) | Дополнительные полки заказываются отдельно |
Аналоги H3C S6813-48X6C
Если модель недоступна или требуется сравнение, рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| H3C | S6850-56HF | 48x25G SFP28 + 8x100G QSFP28, более высокая плотность 25G, аналогичное ПО. |
| Cisco | Nexus 93180YC-FX3 | 48x10G SFP+ + 6x100G QSFP28, VXLAN/EVPN, NX-OS. Более дорогой сегмент. |
| Huawei | CE6820-48S6CQ-EI | 48x10G SFP+ + 6x100G QSFP28, VXLAN/EVPN, стеклование. Прямой конкурент. |
| Juniper | QFX5120-48Y-8C | 48x10G/25G SFP+ + 8x100G QSFP28, VXLAN/EVPN, JunOS. Расширенная функциональность L3. |
| D-Link | DXS-3400-48TC | 48x10G SFP+ + 4x40G QSFP+, поддержка VXLAN, бюджетный вариант без 100G. |
| Ruijie | RG-S6220-48XS6CQ | 48x10G SFP+ + 6x100G QSFP28, VXLAN/EVPN, BGP, цена ниже. |
Рекомендация: При выборе аналога обращайте внимание на количество 100G портов, поддержку VXLAN/EVPN и стеклование. H3C S6813-48X6C оптимален для роли spine или leaf в ЦОД малого и среднего размера.
Кому подойдёт H3C S6813-48X6C
Рекомендуется, если вам нужно:
- Построить ядро сети ЦОД с плотностью 10G и аплинками 100G.
- Внедрить VXLAN/EVPN для мультитенантности и сегментации.
- Маршрутизация BGP/OSPF с большим количеством префиксов.
- Низкая задержка и высокая пропускная способность.
- Резервирование каналов и быстрое восстановление (ERPS).
Вероятно, не подойдёт, если:
- Требуется только L2-коммутация без маршрутизации — избыточно.
- Достаточно портов 1G — смотрите более бюджетные модели.
- Необходимы порты 25G — обратите внимание на H3C S6850.
- Бюджет ограничен — рассмотрите D-Link или Ruijie.
- Не нужна поддержка VXLAN/EVPN — можно использовать более простые L3-коммутаторы.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 440 x 460 x 44 мм, вес 12,5 кг. Устанавливается в стандартную 19-дюймовую стойку. Вентиляторная система с горячей заменой, уровень шума до 45 дБ.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Относительная влажность: 10% до 90% (без конденсации)
Предназначен для установки в серверных помещениях с контролируемым климатом.
Технические характеристики
| Модель | H3C S6813-48X6C |
| Артикул | LS-6813-48X6C |
| Тип коммутатора | L3 (уровень 3) |
| Порты SFP+ | 48 x 10 Гбит/с |
| Порты QSFP28 | 6 x 100 Гбит/с |
| Поддержка VLAN | есть (802.1Q, до 4094) |
| Поддержка QoS | есть (802.1p, DSCP) |
| Поддержка IPv4/IPv6 | есть |
| Поддержка OSPF | есть (OSPFv2/v3) |
| Поддержка BGP | есть (BGP-4, EVPN AF) |
| Поддержка VXLAN | есть |
| Поддержка EVPN | есть |
| Поддержка STP/RSTP/MSTP | есть |
| Поддержка ERPS | есть |
| Поддержка ACL | есть (IPv4/IPv6) |
| Поддержка sFlow | есть |
| Поддержка NetStream | есть |
| Поддержка SNMP | есть (v1/v2c/v3) |
| Поддержка SSH | есть |
| Поддержка Telnet | есть |
| Поддержка RMON | есть |
| Поддержка LLDP | есть |
| Потребляемая мощность (макс.) | 300 Вт |
| Температура эксплуатации | 0°C до +45°C |
| Относительная влажность | 10% до 90% (без конденсации) |
| Уровень шума | до 45 дБ |
| Срок службы | 5 лет |
| Размеры (Ш x Г x В) | 440 x 460 x 44 мм |
| Вес | 12,5 кг |
| Стандарты | IEEE 802.3, 802.1Q, 802.1p, 802.1D, 802.1w, 802.1s, 802.3ad, 802.3x, 802.3ae, 802.3ba |
| Монтаж в стойку | 19", 1U |
| Производитель | H3C |
Часто задаваемые вопросы
Для каких задач предназначен H3C S6813-48X6C?
Для построения ядра сети, агрегации и листового уровня в ЦОД. Подходит для операторов связи, крупных предприятий и провайдеров услуг. Обеспечивает высокую плотность 10G и аплинки 100G.
Какие порты используются для аплинка и какова их скорость?
6 портов QSFP28 со скоростью 100 Гбит/с каждый. Можно использовать оптоволокно, медные DAC-кабели или breakout-кабели для разделения на 4x25G или 4x10G.
Поддерживает ли коммутатор VXLAN и EVPN?
Да, имеется полная поддержка VXLAN (RFC 7348) и EVPN (RFC 7432) для построения наложенных сетей и сегментации трафика в ЦОД.
Какие протоколы динамической маршрутизации поддерживаются?
Поддерживаются OSPFv2/v3, BGP-4 (включая EVPN AF). Коммутатор может выступать в роли маршрутизатора BGP на границе сети.
Можно ли управлять коммутатором удаленно?
Да, через CLI (SSH/Telnet), Web-интерфейс, SNMP. Также поддерживается сбор статистики через sFlow и NetStream.
Сколько VLAN можно создать?
До 4094 VLAN 802.1Q. Этого достаточно для сегментации даже крупной сети.
Какова коммутационная способность устройства?
Коммутационная матрица до 2.56 Тбит/с, скорость обработки пакетов позволяет обеспечить неблокируемую работу всех портов.
В каких условиях можно эксплуатировать коммутатор?
В серверных помещениях с температурой от 0 до +45°C и влажностью 10-90% (без конденсации).
Поддерживает ли коммутатор функции безопасности?
Да: ACL (IPv4/IPv6), DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, AAA/RADIUS/TACACS+.
Можно ли стекировать несколько коммутаторов?
Данная модель не поддерживает физическое стекирование. Для резервирования используйте агрегацию каналов (LACP) и протоколы маршрутизации.
