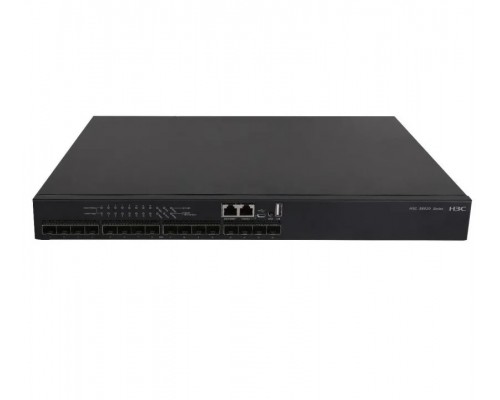

H3C S6520X-18C-SI (арт. LS-6520X-18C-SI-GL) — производительный управляемый коммутатор уровня L3 с 16 портами SFP+ 1G/10G и одним слотом расширения. Модель ориентирована на построение высокоскоростных магистралей, ядер корпоративных сетей и агрегацию трафика в ЦОД. Поддерживает полный набор протоколов маршрутизации (OSPF, BGP, VRRP), стекирование до 9 устройств, горячую замену вентиляторов и блоков питания. Коммутатор поставляется без блоков питания, что позволяет выбрать конфигурацию под конкретные задачи.
Высокая производительность и масштабируемость сети
Коммутатор H3C S6520X-18C-SI построен на передовой аппаратной платформе, обеспечивающей неблокирующую коммутацию на всех портах. Благодаря 16 портам SFP+ с поддержкой скоростей 1 и 10 Гбит/с и слоту расширения, устройство подходит для самых требовательных сетевых сред.
16 портов SFP+ 1G/10G
- Гибкость подключения — каждый порт поддерживает как оптические модули 10G SFP+, так и 1G SFP, обеспечивая совместимость с существующей инфраструктурой.
- Высокая плотность 10G портов — 16 портов для подключения серверов, систем хранения данных или других коммутаторов.
- Поддержка медных трансиверов — возможность установки 10GBase-T модулей для соединения по витой паре Cat6a/Cat7.
Слот расширения
Один слот расширения позволяет установить дополнительный модуль с портами 10G/25G/40G, что даёт возможность наращивать пропускную способность по мере роста сети.
Управление и безопасность сети
Коммутатор L3 предоставляет полный контроль над сетевым трафиком и обеспечивает защиту периметра на уровне ядра сети.
Инструменты управления
- CLI — классическая командная строка для тонкой настройки.
- Web-интерфейс — интуитивное управление через браузер.
- SSH / SSL / Telnet — удалённый доступ с шифрованием.
- SNMP / sFlow — мониторинг и сбор статистики трафика.
- LLDP — автоматическое обнаружение соседних устройств.
Политики безопасности
- ACL (Access Control Lists) — фильтрация трафика по IP, MAC, портам, протоколам.
- Фильтрация MAC-адресов — белые/чёрные списки устройств.
- Защита от ARP-спуфинга и MAC-flooding — встроенные механизмы безопасности.
- SSH/SSL — шифрование трафика управления.
Гибкая сегментация: VLAN
До 4094 виртуальных сетей по стандарту 802.1Q позволяют изолировать отделы, гостевой доступ, серверные сегменты и управляющий трафик без дополнительного оборудования.
Дополнительные возможности и протоколы
Динамическая маршрутизация L3
Поддержка OSPF и BGP позволяет строить сложные маршрутизируемые сети с резервированием каналов и балансировкой нагрузки. VRRP обеспечивает отказоустойчивость шлюза по умолчанию.
Стекирование до 9 устройств
Объедините до 9 коммутаторов S6520X-18C-SI в единый логический блок. Стек управляется как одно устройство, что упрощает конфигурацию и повышает отказоустойчивость.
ERPS (Ethernet Ring Protection Switching)
Протокол кольцевого резервирования для сетей Ethernet — время восстановления менее 50 мс при обрыве кабеля.
Multicast и IGMP Snooping
Оптимизация доставки группового трафика (IPTV, видеоконференции) — снижение нагрузки на сеть.
Агрегация каналов
Объединение нескольких физических портов в один логический для увеличения пропускной способности и резервирования (LACP).
QoS (Quality of Service)
Приоритезация трафика на основе DSCP, 802.1p, ACL — гарантия качества для голоса, видео и критичных приложений.
Совместимое оборудование и аксессуары
Для полноценной работы H3C S6520X-18C-SI рекомендуется использовать сертифицированные модули и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (10 Гбит/с) | H3C SFP-10G-SR, SFP-10G-LR; совместимые: Intel, Cisco SFP-10G-SR, MikroTik S+85DLC03D, FS.com | Для портов 10G. Дальность от 300 м (SR) до 10–40 км (LR/ER) |
| Оптические модули SFP (1 Гбит/с) | H3C SFP-SX-L (многомод), SFP-LX-L (одномод); совместимые Finisar, Startech, FS.com | Для работы портов в режиме 1G. До 10 км по одномоду |
| Медные трансиверы 10GBase-T | H3C SFP-10G-T, сторонние (10Gtek, Flexoptix) | Для подключения по витой паре Cat6a/Cat7 на расстояние до 30 м |
| Блоки питания (приобретаются отдельно) | H3C PWR-AC-350W, PWR-AC-650W, PWR-DC-350W | Коммутатор поставляется без БП. Выбирается под конфигурацию. |
| Вентиляторные модули | H3C FAN-40-9, FAN-60-9 | Горячая замена, поддерживаются до 4 шт. для оптимального охлаждения |
| Модуль расширения | H3C LSWM1QP4S (4 порта 40G QSFP+), LSWM1XGT4S (4 порта 10G Base-T) | Устанавливается в слот расширения на задней панели |
| Консольный кабель | DB9-RJ45, USB-console (FTDI чип) | Для первоначальной настройки через CLI |
| Патч-корды оптические | LC/LC duplex, OS1/OS2 одномод, OM3/OM4 многомод | Длина подбирается под топологию |
Аналоги H3C S6520X-18C-SI
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| H3C | S6520X-18C-HI | Старшая модель с поддержкой MPLS, VXLAN, EVPN. Выше производительность, больше опций расширения. |
| H3C | S5560X-30S-EI | 24 порта 10G SFP+ + 4 комбо 1G, L3, стек до 9, но меньше портов 10G и слотов расширения. |
| Cisco | Catalyst 9300-24T-A | 24 порта 1G + 4x10G, L3, стекирование StackWise, но значительно дороже и меньше 10G портов. |
| Cisco | Nexus 93108YC-EX | 48 портов 10G SFP+ + 6x100G, L3, VXLAN. Более высокая производительность и цена, другой класс. |
| Juniper | EX4300-32F | 32 порта 10G SFP+, L3, стекирование Virtual Chassis. Близкий аналог, но выше стоимость. |
| D-Link | DGS-3630-28SC | 24 порта 10G SFP+ + 4 комбо 1G, L3, стек до 6. Бюджетный аналог с меньшим функционалом. |
| MikroTik | CRS326-24S+2Q+RM | 24 порта 10G SFP+, 2 порта 40G, L3, но ограниченный функционал BGP/OSPF, не для корпоративного ядра. |
Рекомендация: При выборе аналога обращайте внимание на количество 10G портов, поддержку BGP/OSPF, возможность стекирования и тип используемых трансиверов. Для задач ЦОД и ядра сети также подойдут H3C S6520X-18C-HI или Cisco Nexus 93108YC-EX.
Кому подойдёт H3C S6520X-18C-SI
Рекомендуется, если вам нужно:
- Построить ядро сети предприятия или агрегацию для ЦОД.
- Получить 16+ портов 10G для подключения серверов и СХД.
- Использовать динамическую маршрутизацию (OSPF, BGP) и VRRP.
- Объединить несколько коммутаторов в стек для упрощения управления.
- Обеспечить резервирование на уровне блоков питания и вентиляторов.
- Работать с multicast-трафиком (IPTV, видеонаблюдение).
Вероятно, не подойдёт, если:
- Требуется питание устройств по PoE — модель не поддерживает PoE.
- Достаточно 1G портов и нет потребности в 10G — избыточно и дорого.
- Нужна поддержка MPLS/VXLAN для сети оператора связи — смотрите HI-версию.
- Бюджет ограничен — рассмотрите D-Link DGS-3630-28SC или H3C S5560X-30S-EI.
- Требуется компактное решение для небольшого офиса — устройство крупногабаритное (440x420x43.6 мм).
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 440×420×43,6 мм, вес 5,5 кг. Крепится в стандартную 19-дюймовую стойку. Коммутатор поддерживает горячую замену вентиляторов и блоков питания — обслуживание без остановки работы.
Охлаждение и шум
- 4 вентилятора с горячей заменой, оптимальный воздушный поток.
- Уровень шума менее 45 дБ — подходит для серверных помещений.
- Регулировка скорости вращения в зависимости от температуры.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +70°C
- Влажность: 10–90% (без конденсата) при работе
Коммутатор предназначен для установки в серверных и телекоммуникационных помещениях с контролируемым климатом.
Технические характеристики
| Модель | H3C S6520X-18C-SI |
| Артикул | LS-6520X-18C-SI-GL |
| Тип устройства | Коммутатор управляемый уровня L3 |
| Количество портов SFP+ (1G/10G) | 16 |
| Слот расширения | 1 |
| Поддержка PoE | Нет |
| Блоки питания | Без блоков питания (приобретаются отдельно) |
| Уровень коммутации | L3 (полноценная маршрутизация) |
| Поддержка VLAN | Да, до 4094 (802.1Q) |
| Поддержка QoS | Да |
| Поддержка IPv4/IPv6 | Да |
| Поддержка ACL | Да |
| Поддержка STP/RSTP/MSTP | Да |
| Агрегация каналов | Да (LACP) |
| Поддержка OSPF | Да |
| Поддержка BGP | Да |
| Поддержка VRRP | Да |
| Поддержка Multicast | Да (IGMP Snooping, MLD Snooping, PIM) |
| Поддержка SNMP | Да |
| Поддержка sFlow | Да |
| Поддержка SSH/SSL | Да |
| Поддержка LLDP | Да |
| Поддержка ERPS | Да |
| Поддержка MPLS | Нет |
| Габариты (Ш×Г×В) | 440 × 420 × 43,6 мм |
| Вес | 5,5 кг |
| Рабочая температура | 0°C до +45°C |
| Уровень шума | <45 дБ |
| Напряжение питания | Зависит от блока питания |
| Потребляемая мощность | Зависит от конфигурации |
| Интерфейс управления | Console, Ethernet (CLI, Web, SSH, SNMP) |
| Поддержка Stack | Да |
| Максимальное количество устройств в стеке | 9 |
| Горячая замена модулей | Да |
| Горячая замена вентиляторов | Да |
| Производитель | H3C (New H3C Technologies) |
Часто задаваемые вопросы
Какие задачи решает H3C S6520X-18C-SI?
Коммутатор предназначен для построения высокопроизводительных ядер корпоративных сетей, ЦОД небольшого размера, агрегации трафика и подключения серверов. 16 портов 10G SFP+ с возможностью стекирования до 9 устройств.
Поддерживает ли коммутатор PoE?
Нет, модель H3C S6520X-18C-SI не поддерживает PoE. Это коммутатор уровня ядра/агрегации, ориентированный на высокоскоростную передачу данных, а не на питание оконечных устройств.
Сколько устройств можно объединить в стек?
Максимально до 9 коммутаторов в одном стеке. Стекирование обеспечивает единую точку управления, упрощает конфигурацию и повышает отказоустойчивость сети.
Какие протоколы динамической маршрутизации поддерживаются?
Полный набор L3: OSPF, BGP, статическая маршрутизация, VRRP, роутинг на основе политик (PBR). Поддерживается IPv4/IPv6.
Какие порты используются для управления?
Консольный порт Console (RJ45) и стандартный Ethernet порт для удалённого доступа через SSH/SSL, Telnet, Web-интерфейс или SNMP.
Поддерживает ли коммутатор VLAN и сколько?
Да, поддержка VLAN согласно IEEE 802.1Q, максимальное количество — 4094 виртуальных сетей. Возможна изоляция трафика между отделами и сервисами.
Каковы особенности системы охлаждения?
Коммутатор оснащён горячезаменяемыми вентиляторами, что позволяет заменять их без выключения устройства. Уровень шума менее 45 дБ — подходит для серверных помещений.
В каких условиях можно эксплуатировать H3C S6520X-18C-SI?
Рабочая температура от 0°C до +45°C. Предназначен для установки в серверных и телекоммуникационных помещениях с контролируемым климатом.
Можно ли использовать оптические модули других производителей?
Да, коммутатор совместим со стандартными SFP+/SFP модулями сторонних брендов (Finisar, Cisco, FS.com и др.), однако рекомендуется использовать оригинальные H3C для гарантии полной функциональности.
Какой форм-фактор и монтаж?
Стандартный 19-дюймовый корпус высотой 1U. Крепления для стойки входят в комплект поставки. Вес 5.5 кг.
