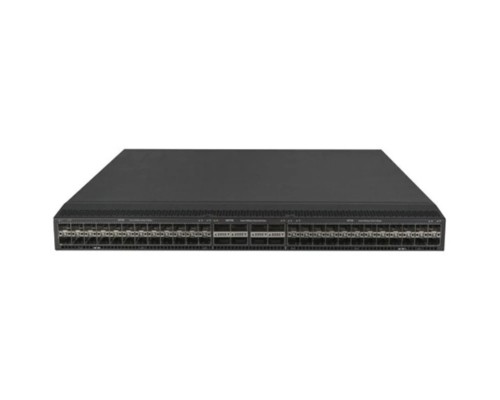

H3C S6850-56HF (LS-6850-56HF-H3) — высокопроизводительный L3 коммутатор для центров обработки данных и корпоративных сетей. Оснащён 48 портами SFP28 (25 Гбит/с) и 8 портами QSFP28 (100 Гбит/с), обеспечивая совокупную пропускную способность до 4 Тбит/с. Поддерживает EVPN/VXLAN для построения overlay-сетей, динамическую маршрутизацию (OSPF, BGP, IS-IS) и полный набор средств безопасности. Горячезаменяемые блоки питания и вентиляторы с резервированием N+1 гарантируют отказоустойчивость. Решение для масштабируемых инфраструктур с высокой плотностью портов 25G/100G.
Высокая производительность и масштабируемость
Коммутатор построен на передовой платформе H3C: пропускная способность до 4 Тбит/с, скорость коммутации до 3 миллиардов пакетов в секунду (Bpps). Обеспечивает неблокируемую обработку трафика на всех портах одновременно.
48 портов SFP28 (25 Гбит/с)
- Высокая плотность 25G — подключение серверов и устройств хранения данных с пропускной способностью 25 Гбит/с на порт.
- Обратная совместимость — поддержка 10 Гбит/с через специальные кабели или адаптеры.
- Низкие задержки — идеально для высоконагруженных приложений и HPC.
8 портов QSFP28 (100 Гбит/с)
Восемь портов QSFP28 для магистральных соединений и uplink-агрегации. Поддерживают скорость 100 Гбит/с, а также 40 Гбит/с через breakout-кабели. Используйте оптические трансиверы или медные кабели длиной до 5 м.
Управление и безопасность сети
Полнофункциональный L3 коммутатор предоставляет расширенные возможности маршрутизации и защиты.
Инструменты управления
- CLI — мощная командная строка для детальной настройки.
- Web-интерфейс — визуальное управление через браузер.
- SNMP — интеграция с системами мониторинга (Zabbix, Nagios, HP IMC).
- SSH / Telnet — удалённый доступ с шифрованием.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация трафика на основе IP, MAC, портов, протоколов.
- Фильтрация MAC-адресов — контроль доступа устройств по MAC.
- DHCP Snooping, Dynamic ARP Inspection — защита от атак на уровне L2.
Гибкая сегментация: VLAN и EVPN
До 4094 виртуальных сетей (802.1Q). Поддержка EVPN/VXLAN позволяет строить изолированные overlay-сети для мультитенантных сред и облачных инфраструктур.
Дополнительные возможности и протоколы
Динамическая маршрутизация L3
Полноценная поддержка OSPF (v2/v3), BGP (L3VPN, EVPN), IS-IS (IPv4/IPv6). Обеспечивает гибкую маршрутизацию в сложных сетях.
EVPN/VXLAN
Технологии для создания масштабируемых overlay-сетей с поддержкой мультиарендности, автоматизации и централизованного управления.
Агрегация каналов (LACP)
Объединение портов SFP28 и QSFP28 в логические каналы для увеличения пропускной способности и отказоустойчивости.
Резервирование питания и охлаждения
Двойные блоки питания и вентиляторы с горячей заменой, поддержка N+1 резервирования. Обеспечивает непрерывную работу критических сервисов.
Совместимое оборудование и аксессуары
Для полноценной работы H3C S6850-56HF рекомендуется использовать сертифицированные модули и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP28 (25 Гбит/с) | H3C SFP-25G-SR-MM, SFP-25G-LR-SM; совместимые сторонние (FS.com, 10Gtek) | До 10 км на одномодовом волокне |
| Оптические модули QSFP28 (100 Гбит/с) | H3C QSFP-100G-SR4-MM, QSFP-100G-LR4-SM; совместимые сторонние | До 10 км (LR4) / 100 м (SR4) |
| Прямые медные кабели (DAC) | SFP28 DAC (25G, длина 1-5 м), QSFP28 DAC (100G, 1-5 м) | Для подключения серверов и коммутаторов на коротких расстояниях |
| Консольный кабель | USB-Console (FTDI), DB9-RJ45 | Для первоначальной настройки через CLI |
| Крепления для стойки | Входят в комплект (стандартные 19", 1U) | Дополнительно можно заказать удлинённые винты или полки |
Аналоги H3C S6850-56HF (LS-6850-56HF-H3)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| H3C | S6850-56HF (LS-6850-56HF-H3) | Базовая модель, 48x25G + 8x100G, EVPN/VXLAN, L3 |
| Cisco | Nexus 9336C-FX2 | 36x100G, L3, ACI, более высокая стоимость, экосистема Cisco |
| Huawei | CE6860-48S6CQ-EI | 48x25G + 6x100G, EVPN/VXLAN, L3, конкурент в аналогичном сегменте |
| Juniper | QFX5210-64Y | 48x25G + 8x100G, EVPN-VXLAN, Junos OS, поддержка P4 |
| Dell | PowerSwitch S5248F-ON | 48x25G + 8x100G, Open Networking, EVPN, SmartFabric |
| Mellanox (NVIDIA) | SN3700C | 48x25G + 8x100G, Spectrum ASIC, RDMA, GPUDirect |
Рекомендация: При выборе аналога обращайте внимание на поддержку EVPN/VXLAN, тип ASIC, экосистему управления и бюджет. Для высоконагруженных ЦОД также подойдут модели Juniper QFX5210 или Dell S5248F.
Кому подойдёт H3C S6850-56HF
Рекомендуется, если вам нужно:
- Построить сеть ЦОД с высокой плотностью портов 25G/100G.
- Обеспечить неблокирующую коммутацию с пропускной способностью до 4 Тбит/с.
- Использовать продвинутую L3 маршрутизацию (OSPF, BGP, IS-IS) и EVPN/VXLAN.
- Гарантировать отказоустойчивость за счёт горячезаменяемых БП и вентиляторов.
- Централизованно управлять сетью через SNMP/CLI/Web.
Вероятно, не подойдёт, если:
- Требуются порты 1G/10G для периферии — модель избыточна и дорога.
- Не нужна поддержка 100G — рассмотрите серию H3C S6800 с 25G/40G.
- Достаточно L2 функций без маршрутизации — подойдут модели S5560 или S5130.
- Бюджет ограничен — альтернативы: Huawei CE6860 или Dell S5248F.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 440 x 300 x 44 мм, вес 10 кг. Крепится в стандартную 19-дюймовую стойку. Передняя панель с индикаторами состояния портов и системы.
Охлаждение и питание
- Вентиляторы: 4 горячезаменяемых, режим N+1 резервирования. Направление воздушного потока — от передней панели к задней (нормальный).
- Блоки питания: 2 модуля AC/DC с горячей заменой, мощность каждого до 650 Вт.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +70°C
- Влажность: 5–95% (без конденсата) при работе, до 95% при хранении
Предназначен для установки в серверных и ЦОД с контролируемым климатом.
Технические характеристики
| Модель | H3C S6850-56HF |
| Артикул | LS-6850-56HF-H3 |
| Форм-фактор | 1U, 19 дюймов |
| Портовая плотность | 48 x SFP28 (25 Гбит/с) + 8 x QSFP28 (100 Гбит/с) |
| Пропускная способность | до 4 Тбит/с |
| Скорость коммутации | до 3 Bpps (миллиардов пакетов в секунду) |
| Поддержка VLAN | до 4094 VLAN (802.1Q) |
| Поддержка IPv4/IPv6 | Полная, включая маршрутизацию |
| Уровень коммутации | L3 (маршрутизация на уровне 3 OSI) |
| Система охлаждения | Горячезаменяемые вентиляторы, N+1 резервирование |
| Управление питанием | Двойные блоки питания с горячей заменой, AC/DC |
| Габариты (Ш x Г x В) | 440 x 300 x 44 мм |
| Вес | 10 кг |
| Динамическая маршрутизация | OSPF (v2/v3), BGP (L3VPN, EVPN), IS-IS |
| Overlay технологии | EVPN, VXLAN |
| ACL (IPv4/IPv6) | Да |
| Агрегация каналов | LACP (IEEE 802.3ad), до 8 портов в группе |
| Управление | CLI, Web, SNMP (v1/v2c/v3), SSH/Telnet |
| MAC-адреса | до 96 000 |
| Таблица маршрутизации IPv4/IPv6 | до 256 000 записей |
| Буфер пакетов | 4 MB (с общим пулом) |
| MTU | до 9216 байт (Jumbo frames) |
| Производитель | H3C (New H3C Group) |
Часто задаваемые вопросы
Для каких задач предназначен H3C S6850-56HF?
Для центров обработки данных, корпоративных сетей уровня ядра и агрегации, облачных инфраструктур, HPC и NVMe-oF сред. Обеспечивает высокую плотность портов 25G и 100G.
Какие оптические модули поддерживаются для портов SFP28?
SFP28 25G SR/LR, а также 10G SFP+ (с понижением скорости). Рекомендуются H3C SFP-25G-SR-MM и SFP-25G-LR-SM, а также совместимые сторонние.
Можно ли использовать порты QSFP28 как 40 Гбит/с?
Да, с помощью breakout-кабелей QSFP+ to 4xSFP+ или прямых модулей QSFP-40G-SR4. Порты поддерживают 40 Гбит/с при использовании соответствующих трансиверов.
Поддерживает ли коммутатор стекирование?
Аппаратное стекирование не поддерживается. Для отказоустойчивости используйте агрегацию каналов LACP и протоколы маршрутизации (OSPF/BGP).
Какие средства управления доступны?
CLI (консоль/SSH), Web-интерфейс, SNMP (v1/v2c/v3). Возможна интеграция с H3C Intelligent Management Center (IMC) и OpenFlow.
Какова максимальная задержка коммутатора?
Задержка cut-through для портов 25G составляет менее 1 мкс, для 100G — менее 2 мкс. Точные значения зависят от типа трафика и конфигурации.
Можно ли установить коммутатор в стойку самостоятельно?
Да, вес 10 кг и стандартные 1U крепления позволяют монтаж одним человеком. Рекомендуется использовать поддерживающую полку.
Какие протоколы маршрутизации L3 поддерживаются?
OSPFv2/v3, BGP (включая L3VPN и EVPN), IS-IS для IPv4/IPv6. Также поддерживаются статические маршруты и политики PBR.
Требуется ли лицензирование для EVPN/VXLAN?
Нет, EVPN/VXLAN входит в стандартную прошивку. Для расширенных функций (MPLS, Segment Routing) может потребоваться дополнительная лицензия.
Какие условия гарантии предоставляет H3C?
Стандартная гарантия — 3 года (замена оборудования). Можно расширить до 5 лет через программу H3C Care Plus.
