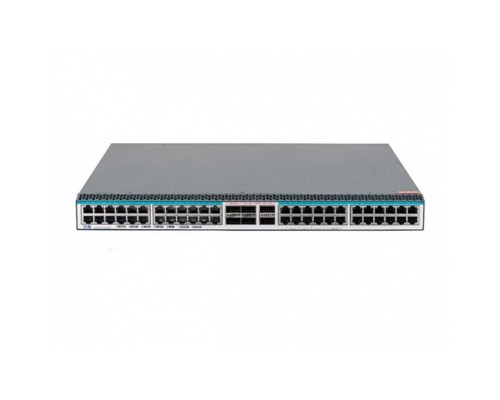

Maipu NSS5830-54XTQFP — высокопроизводительный коммутатор для ЦОД и корпоративных сетей, оснащённый 48 портами 10G RJ45 и 6 портами 100G QSFP28. Пропускная способность до 4 Тбит/с и скорость коммутации до 3 млрд пакетов в секунду обеспечивают неблокирующую обработку трафика. Поддержка EVPN/VXLAN позволяет строить масштабируемые наложенные сети, а резервирование блоков питания и вентиляторов гарантирует отказоустойчивость. Идеальное решение для облачных инфраструктур и крупных корпоративных сред.
Высокая производительность и надёжность
Коммутатор построен на базе современной ASIC-платформы: коммутационная матрица 4 Тбит/с, скорость коммутации 3 Bpps. Этого достаточно для неблокирующей работы всех портов 10G и 100G одновременно.
48 портов 10G Base-T (RJ45)
- Полноскоростные порты 10G — каждый порт поддерживает 10 Гбит/с для подключения серверов, хранилищ и мощных рабочих станций.
- Совместимость с медью Cat6a/Cat7 — стандартные кабели на расстояние до 100 метров.
- Автоопределение скорости — поддержка 1G/10G для обратной совместимости.
6 портов 100G QSFP28
Шесть портов QSFP28 обеспечивают скорость 100 Гбит/с каждый для магистральных соединений ядра сети или аплинков к вышестоящим коммутаторам. Возможна работа в режимах 40G/100G, а также разветвление на 4х25G или 4х10G.
Управление и безопасность сети
Управляемый коммутатор L3 предоставляет полный контроль над трафиком и защитой периметра.
Инструменты управления
- CLI — классический командный интерфейс для гибкой настройки.
- Web-интерфейс — удобное управление через браузер.
- SSH / SSL / Telnet — удалённый доступ с шифрованием.
- Интеграция с системами централизованного управления — поддержка SNMP, NETCONF, REST API.
Политики безопасности
- ACL (Access Control Lists) — фильтрация трафика по IP, MAC, портам, протоколам.
- Фильтрация MAC-адресов — белые/чёрные списки устройств.
- DHCP Snooping, IP Source Guard — защита от подмены адресов.
Гибкая сегментация: VLAN
До 4096 виртуальных сетей (802.1Q) для изоляции трафика отделов, гостевого доступа, IP-телефонии и систем видеонаблюдения.
Дополнительные возможности и протоколы
EVPN/VXLAN
Поддержка наложенных сетей VXLAN с управлением через EVPN — основа для построения гибких и масштабируемых сетей ЦОД, отвечающих требованиям SDN.
Агрегация каналов (LACP/MLAG)
Объединение нескольких физических портов в логический канал для увеличения пропускной способности и отказоустойчивости (поддержка MLAG для резервирования на двух коммутаторах).
IGMP Snooping / MLD Snooping
Оптимизация групповой рассылки для IPTV, видеоконференций и потокового вещания.
Spanning Tree Protocol (STP, RSTP, MSTP)
Предотвращение петель и обеспечение резервных путей в сети.
Совместимое оборудование и аксессуары
Для полноценной работы Maipu NSS5830-54XTQFP рекомендуется использовать сертифицированные модули и компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули 100G QSFP28 | Maipu MQSFP28-SR4, MQSFP28-LR4; совместимые Third-party (Finisar, FS.com) | Для портов 100G — до 10 км (LR4) |
| Оптические модули 10G SFP+ | Maipu MSFP-SR, MSFP-LR; совместимые | При использовании в портах 10G через адаптер |
| Медные патч-корды 10G | Cat6a / Cat7 UTP/FTP, длина до 100 м | Для подключения к портам 10G RJ45 |
| Консольный кабель | USB-C (или DB9-RJ45), драйверы FTDI | Для первоначальной настройки через CLI |
| Крепления для стойки | Телескопические направляющие в комплекте | Стандартные 19", 1U |
| Блоки питания и вентиляторы | AD550M-HV0F (550W), FAN-01E-01B (горячая замена) | Поставляются с запасом для резервирования |
Аналоги Maipu NSS5830-54XTQFP
Если модель недоступна или требуется сравнение, рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | Nexus 93180YC-FX3 | 48x10G SFP+ (не RJ45), 6x100G QSFP28, EVPN/VXLAN, похожие параметры, выше цена. |
| Huawei | CloudEngine 6860-48S6CQ | 48x10G SFP+, 6x100G QSFP28, EVPN/VXLAN, схожая производительность. |
| Juniper | QFX5200-32C | 32x100G (можно разбить на 10G), EVPN/VXLAN, больше портов 100G, выше цена. |
| Mellanox (NVIDIA) | SN2700 | 32x100G, 2.8 Tbps, поддержка Spectrum ASIC, более специализирован для HPC. |
| D-Link | DGS-9000-48X6C | 48x10G SFP+, 6x100G, L3, но без EVPN/VXLAN, более бюджетный вариант. |
Рекомендация: При выборе аналога обращайте внимание на тип портов 10G (SFP+ vs RJ45) и поддержку EVPN/VXLAN. Для ЦОД с медной инфраструктурой Maipu NSS5830-54XTQFP оптимален благодаря наличию 48 портов 10GBASE-T.
Кому подойдёт Maipu NSS5830-54XTQFP
Рекомендуется, если вам нужно:
- Построить или модернизировать ЦОД с высокой плотностью 10G и аплинками 100G.
- Организовать наложенную сеть с EVPN/VXLAN для сегментации и мобильности виртуальных машин.
- Обеспечить резервирование блоков питания и вентиляторов с горячей заменой.
- Централизованное управление инфраструктурой через SNMP/NETCONF.
- Получить неблокирующую производительность 4 Тбит/с для критичных приложений.
Вероятно, не подойдёт, если:
- Вам нужно до 24 портов — избыточно и дорого для SMB.
- Требуются порты 100G в большем количестве (более 6) — рассмотрите QFX5200-32C.
- Бюджет ограничен и EVPN/VXLAN не требуется — есть модели без наложенных сетей.
- Инфраструктура полностью оптическая — более дешёвые модели с SFP+ портами.
Конструкция и условия эксплуатации
Металлический корпус, 1U, телескопические направляющие
Размеры 440х300х44 мм, вес 15 кг. Крепится в стандартную 19-дюймовую стойку. В комплект входят телескопические направляющие для удобного обслуживания.
Система охлаждения
- 5 слотов для вентиляторов (FAN-01E-01B), 2 шт. в комплекте.
- Горячая замена — замена вентилятора без выключения питания.
- Возможна установка до 5 вентиляторов для максимального охлаждения.
Питание
- 2 слота для блоков питания, 2 блока AD550M-HV0F (550 Вт) в комплекте.
- Горячая замена и резервирование N+N.
- Вход AC 100-240 В, переключение без прерывания.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата)
Технические характеристики
| Модель | Maipu NSS5830-54XTQFP |
| Артикул | NSS5830-54XTQFP |
| Форм-фактор | 1U (включая телескопические направляющие) |
| Портовая плотность | 48 x 10G RJ45, 6 x 100G QSFP28 |
| Система охлаждения | 5 слотов для вентиляторов (FAN-01E-01B, 2 шт. в комплекте), горячая замена |
| Управление питанием | 2 слота для блоков питания (Dual Power Slots), AD550M-HV0F (2 шт. в комплекте) |
| Пропускная способность | до 4 Тбит/с |
| Скорость коммутации | до 3 млрд пакетов в секунду (Bpps) |
| Поддержка VLAN | до 4096 VLAN |
| Поддержка IPv4/IPv6 | полная |
| Габариты (Ш?Г?В) | 440 x 300 x 44 мм |
| Вес нетто | 15 кг |
| Технологии | EVPN/VXLAN |
| Безопасность | ACL (Access Control List) |
| Интерфейсы управления | интеграция с системами централизованного управления (SNMP, NETCONF, REST API) |
| Назначение | ЦОД, корпоративные сети, облачные инфраструктуры |
| Отказоустойчивость | резервирование блоков питания и вентиляторов, горячая замена |
Часто задаваемые вопросы
Какие технологии наложенных сетей поддерживает?
Полная поддержка EVPN/VXLAN для построения масштабируемых и гибких сетей ЦОД с сегментацией и мобильностью виртуальных машин.
Какова пропускная способность устройства?
Коммутационная матрица до 4 Тбит/с, скорость коммутации до 3 Bpps — неблокирующая работа всех портов 10G и 100G.
Сколько блоков питания поставляется в комплекте?
2 блока питания AD550M-HV0F мощностью 550 Вт каждый, что обеспечивает резервирование N+N с горячей заменой.
Можно ли использовать в ЦОД с медной инфраструктурой?
Да, 48 портов 10GBase-T (RJ45) работают с медью Cat6a/Cat7 на расстоянии до 100 метров, что идеально для существующих медных линий.
Какие размеры и вес?
440х300х44 мм (с направляющими), вес 15 кг. Коммутатор монтируется в 19-дюймовую стойку, направляющие в комплекте.
Поддерживает ли горячую замену вентиляторов?
Да, все 5 слотов поддерживают горячую замену. В комплекте 2 вентилятора, можно установить до 5 для максимального охлаждения.
Какие интерфейсы управления доступны?
CLI, Web, SSH/SSL, Telnet, а также централизованное управление через SNMP, NETCONF, REST API.
Сколько VLAN можно создать?
До 4096 VLAN (802.1Q), что достаточно для сложной сегментации крупных сетей.
Поддерживает ли ACL?
Да, Access Control Lists для фильтрации трафика на основе IPv4/IPv6, MAC, портов и протоколов.
Какие аналоги существуют на рынке?
Основные конкуренты: Cisco Nexus 93180YC-FX3, Huawei CloudEngine 6860, Juniper QFX5200. Они имеют близкие характеристики, но часто без портов 10G RJ45.
