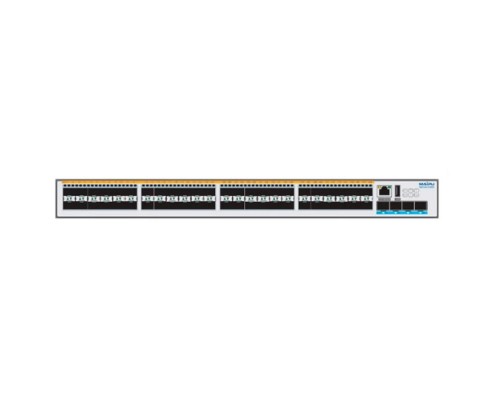

MAIPU S4330-54GXF — управляемый коммутатор уровня агрегации в корпусе 1U с 48 портами 1000M SFP и 4 портами 10G SFP+. Пропускная способность 2,56 Тбит/с и скорость коммутации 1,92 млрд пакетов/с обеспечивают неблокирующую обработку трафика на всех портах. Предусмотрены слот расширения, два слота для блоков питания (один AD120-1S005E в комплекте) и горячезаменяемые вентиляторы — устройство подходит для построения отказоустойчивой оптической магистрали в сетях предприятий, кампусов и центрах обработки данных.
Производительность и архитектура
Коммутационная матрица 2,56 Тбит/с рассчитана на одновременную работу всех 52 портов без потери пакетов. Производительность в 1,92 млрд пакетов/с (Bpps) позволяет использовать устройство в качестве ядра среднего узла сети или как коммутатор агрегации для нескольких коммутаторов доступа.
48 портов 1000M SFP
- Оптические порты 1 Гбит/с — подключение коммутаторов доступа, серверов и удалённых сегментов по многомодовой или одномодовой оптике.
- Высокая портовая плотность — 48 линков в одном корпусе 1U без дополнительных модулей.
- Поддержка медных трансиверов 1000BASE-T — возможность подключить витую пару на расстояние до 100 м.
4 порта 10G SFP+
Аплинки 10 Гбит/с служат для подключения к ядру сети, резервирования каналов связи или объединения нескольких коммутаторов в кольцо с помощью агрегированных каналов.
Слот расширения
Один свободный слот позволяет установить дополнительный интерфейсный модуль и расширить функциональность устройства без замены корпуса.
Отказоустойчивость и охлаждение
- Два слота для блоков питания — резервирование по схеме 1+1; в комплект входит блок AD120-1S005E.
- Горячезаменяемые вентиляторы — замена модуля охлаждения без выключения коммутатора.
- Резервирование питания и охлаждения — сохранение работоспособности сети при отказе одного из компонентов.
- Оптимизированное энергопотребление — снижение эксплуатационных расходов при высокой нагрузке.
Функции управления и обработки трафика
Коммутатор поддерживает полный стек функций второго уровня и работу со стеками IPv4 и IPv6.
Виртуальные сети VLAN
До 4096 VLAN позволяют разделить сеть на логические сегменты: отделы, серверные фермы, гостевые и служебные подсети.
Качество обслуживания (QoS)
Приоритизация трафика по классам обслуживания обеспечивает стабильную работу телефонии, видеоконференций и критичных бизнес-приложений при перегрузках.
Централизованное управление
Настройка и мониторинг выполняются через систему iMaster NCE, что упрощает обслуживание парка устройств и развёртывание типовых конфигураций.
Совместимое оборудование и аксессуары
Порты SFP/SFP+ поставляются без трансиверов — модули подбираются под тип линии и требуемую дальность. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP 1000BASE-SX | Многомодовые трансиверы 850 нм, LC | До 550 м по MMF |
| Оптические модули SFP 1000BASE-LX | Одномодовые трансиверы 1310 нм, LC | До 10 км по SMF |
| Медные трансиверы SFP 1000BASE-T | RJ-45, 1000 Мбит/с | До 100 м по Cat5e/Cat6 |
| Модули SFP+ 10G | 10GBASE-SR (MMF), 10GBASE-LR (SMF) | Для портов 10G SFP+ |
| Прямые кабели DAC 10G | SFP+ to SFP+, пассивные/активные | Короткие соединения внутри стойки |
| Блок питания | AD120-1S005E | Один в комплекте, второй — опционально для резервирования |
| Патч-корды и пигтейлы | LC/LC duplex, LC/SC, OM3/OM4, OS2 | Длина подбирается под топологию сети |
| Крепления для стойки | 19", 1U | Входят в комплект поставки |
Аналоги MAIPU S4330-54GXF
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкой портовой плотностью и производительностью.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | S5735-L48S4X-A | 48 портов GE SFP, 4 порта 10G SFP+, функции L2, управление через облако. Схожий сценарий агрегации. |
| H3C | S5130S-52S-EI | 48 портов GE + 4 порта SFP+, поддержка IRF-стекирования, расширенные ACL и QoS. |
| Ruijie | RG-S5750C-48SFP4XS-H | 48 портов SFP, 4 порта 10G SFP+, резервируемые блоки питания, горячая замена вентиляторов. |
| Tp-link | TL-SG3428XF | 24 порта GE SFP + 4 порта SFP+ — меньше портовой плотности, более низкая цена. |
| Cisco | Catalyst 1000 C1000-48P-4X-L | 48 медных портов с PoE+ и 4 порта 10G SFP+ — альтернатива, если нужны медные порты с питанием. |
Рекомендация: при выборе аналога сравнивайте количество портов 1G SFP, наличие слотов резервирования питания и тип системы централизованного управления. Для оптической агрегации в первую очередь подойдут Huawei S5735-L48S4X-A и Ruijie RG-S5750C-48SFP4XS-H.
Кому подойдёт MAIPU S4330-54GXF
Рекомендуется, если вам нужно:
- Собрать оптическую магистраль с большим числом линков 1 Гбит/с.
- Подключить до 48 коммутаторов доступа или серверов по SFP.
- Организовать аплинки 10 Гбит/с к ядру сети или резервные кольца.
- Резервировать питание и охлаждение без остановки сети.
- Сегментировать трафик через VLAN и управлять приоритетами через QoS.
Вероятно, не подойдёт, если:
- Нужны медные порты RJ-45 с PoE для камер и точек доступа — требуются трансиверы 1000BASE-T и отдельные PoE-коммутаторы.
- Достаточно 8–16 портов — есть более компактные и дешёвые модели.
- Оптическая инфраструктура не развёрнута — потребуются дополнительные затраты на трансиверы и кабели.
- Требуются порты 40G/100G — нужен коммутатор другого класса.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Габариты 442 × 310 × 43,6 мм, вес 6,5 кг. Устройство монтируется в стандартную 19-дюймовую стойку; крепления входят в комплект.
Диапазон рабочих температур
- Эксплуатация: от 0 °C до +45 °C
- Хранение: от −40 °C до +70 °C
- Рекомендуемые условия: серверные и технические помещения с приточной вентиляцией или кондиционированием
Технические характеристики
| Модель | MAIPU S4330-54GXF |
| Форм-фактор | 1U |
| Портовая плотность | 48 x 1000M SFP, 4 x 10G SFP+ |
| Расширяемость | Один слот расширения |
| Питание | Два слота для блоков питания (один блок AD120-1S005E в комплекте) |
| Пропускная способность | 2,56 Тбит/с |
| Скорость коммутации | 1,92 млрд пакетов/с (Bpps) |
| Поддержка VLAN | До 4096 |
| Поддержка IPv4/IPv6 | Полная |
| Охлаждение | Горячезаменяемые вентиляторы |
| Габариты | 442 x 310 x 43,6 мм |
| Вес | 6,5 кг |
| Рабочая температура | 0 °C до +45 °C |
| Температура хранения | −40 °C до +70 °C |
| Протоколы | VLAN, QoS |
| Управление | iMaster NCE |
| Энергоэффективность | Оптимизированное энергопотребление |
| Отказоустойчивость | Резервирование питания и охлаждения |
| Производитель | MAIPU |
Часто задаваемые вопросы
Есть ли у MAIPU S4330-54GXF медные порты RJ-45 и PoE?
Нет. Все 48 портов доступа выполнены в виде слотов SFP, порты PoE отсутствуют. Для подключения витой пары используются медные трансиверы 1000BASE-T, а для питания камер и точек доступа применяются отдельные PoE-коммутаторы доступа.
Нужно ли покупать трансиверы отдельно?
Да. Порты SFP и SFP+ поставляются пустыми, оптические или медные модули приобретаются под конкретный тип линии и дальность. Без трансиверов порты не активны.
Можно ли установить второй блок питания?
Да, в корпусе два слота. Один блок AD120-1S005E уже входит в комплект, второй устанавливается дополнительно для резервирования по схеме 1+1.
Что даёт слот расширения?
Он предназначен для установки дополнительного интерфейсного модуля. Конкретный перечень поддерживаемых модулей уточняется в актуальной спецификации производителя на момент заказа.
Как объединить два коммутатора для отказоустойчивости?
Используйте агрегированные каналы LACP на портах 10G SFP+ — это увеличивает пропускную способность между устройствами и сохраняет связь при обрыве одного из кабелей.
Поддерживается ли работа с IPv6?
Да, заявлена полная поддержка IPv4 и IPv6, включая адресацию, обработку трафика и списки контроля доступа.
Как настраивать коммутатор в сети из десятков устройств?
Через систему централизованного управления iMaster NCE: она позволяет задавать типовые шаблоны конфигурации, отслеживать состояние портов и обновлять программное обеспечение на группе устройств.
Можно ли заменить вентилятор без выключения питания?
Да, вентиляторы горячезаменяемые. При выходе из строя одного модуля коммутатор продолжает работу, а замена выполняется на ходу.
Какая температура допустима в помещении с коммутатором?
От 0 °C до +45 °C при эксплуатации. При установке в закрытую стойку учитывайте нагрев от соседнего оборудования и обеспечивайте приток воздуха спереди корпуса.
Сколько сегментов сети можно создать?
До 4096 VLAN. Этого достаточно, чтобы выделить отдельные подсети для отделов, серверов, гостевых устройств и служебных сервисов.
