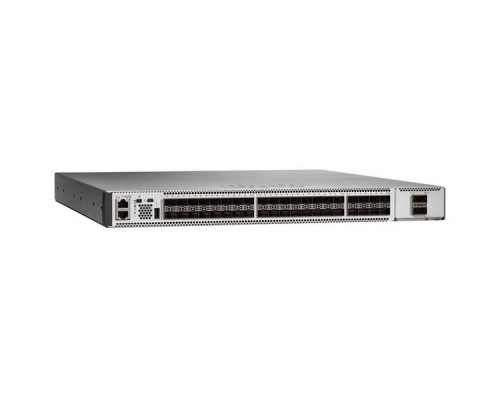

Cisco Catalyst C9500-40X-E — мощный стекируемый коммутатор уровня доступа/агрегации с 40 портами 10G SFP+ и лицензией Network Essentials. Разработан для кампусных сетей, ЦОД и предприятий, где требуются высокая плотность 10-гигабитных подключений, продвинутая безопасность и централизованное управление через Cisco DNA Center. Коммутатор обеспечивает неблокируемую пропускную способность до 800 Гбит/с, поддержку Cisco StackWise Virtual и полный набор функций L2/L3.
Высокая производительность и отказоустойчивость
Коммутатор C9500-40X-E построен на многоядерном процессоре с 16 ГБ оперативной памяти и 64 ГБ встроенного хранилища. Коммутационная матрица 800 Гбит/с обеспечивает неблокирующую работу всех 40 портов 10G SFP+.
40 портов 10G SFP+
- 40 портов 10 Gigabit Ethernet SFP+ — подключение серверов, систем хранения данных, других коммутаторов.
- Поддержка оптических и медных трансиверов — гибкость при построении оптических магистралей и медных соединений.
- Возможность разбивки портов на breakout-кабели (с дополнительной лицензией) — экономия портов при подключении устройств 25G/100G.
Два модульных блока питания (в комплекте)
Обеспечивают резервирование 1+1 и возможность горячей замены. MTBF превышает 500 000 часов.
Управление и безопасность сети
Коммутатор C9500-40X-E предлагает широкий набор инструментов для администрирования и защиты.
Инструменты управления
- Cisco DNA Center — централизованное управление, автоматизация, мониторинг и аналитика.
- CLI, веб-интерфейс, облачное управление — гибкий выбор интерфейса.
- Cisco StackWise Virtual — виртуальное стекирование до двух коммутаторов в единую логическую сущность.
Политики безопасности
- Cisco TrustSec — сегментация сети на основе ролей и групп.
- ACL, фильтрация MAC, DHCP Snooping, IP Source Guard — защита от атак L2/L3.
- Шифрование управления (SSH, SSL, SNMPv3) — безопасный удалённый доступ.
Высокая доступность
- StackWise Virtual — объединение двух коммутаторов с общей панелью управления.
- LACP, VRRP, STP/RSTP/MSTP — отказоустойчивость на всех уровнях.
- Горячая замена блоков питания и вентиляторов — минимизация простоев.
Дополнительные возможности и протоколы
Автоматизация и мониторинг
Cisco DNA Center предоставляет инструменты для авто‑профилирования, конфигурирования и мониторинга сети в реальном времени.
Виртуализация
Поддержка VRF, VRF‑lite, VXLAN (с расширенными лицензиями) для изоляции трафика в мультиарендных средах.
QoS и групповая политика
Классификация трафика, очереди, shaping и policing для приоритизации голоса, видео и приложений реального времени.
Совместимое оборудование и аксессуары
Для полноценной работы C9500-40X-E рекомендуется использовать сертифицированные модули и компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (10G) | Cisco SFP-10G-SR (многомод), SFP-10G-LR (одномод), SFP-10G-T (медь) | Скорость 10 Гбит/с, до 10 км (LR) |
| Оптические модули SFP (1G) | Cisco GLC-SX-MM, GLC-LH-SM, GLC-T | Для обратной совместимости с портами SFP+ (с адаптацией) |
| Консольный кабель | DB9-RJ45, USB-console (чип FTDI) | Для первоначальной настройки через CLI |
| Патч-корды LC/LC duplex | OM3/OM4 (многомод), OS2 (одномод) | Длина подбирается под топологию |
| Крепления для стойки | Входят в комплект (19", 1U) | Дополнительные полки для трансиверов |
Аналоги Cisco Catalyst C9500-40X-E
Если модель недоступна или требуется сравнение, рассмотрите альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | C9500-32C-E | 32 порта 100G QSFP28, 8 портов 10G SFP+, лицензия Network Essentials. Для ядра сети. |
| Cisco | C9500-48Y4C-E | 48 портов 25G/10G SFP28, 4 порта 100G QSFP28, больше плотность 25G. |
| Huawei | CloudEngine S6730-S48X6Q | 48 портов 10G SFP+, 6 портов 40G QSFP+, стек, аналог по функционалу. |
| Juniper | QFX5120-48YM | 48 портов 25G SFP28, 4 порта 100G QSFP28, виртуальное стекирование. |
| Arista | 7050SX-64 | 64 порта 10G SFP+, более высокая плотность, но меньше функций L3. |
| Extreme | X460-G2-48p-10G4 | 48 портов 1G PoE+, 4 порта 10G SFP+, бюджетный вариант для доступа. |
Рекомендация: При выборе аналога обращайте внимание на количество портов 10G/25G/100G, лицензионную модель и поддержку SD‑управления (DNA Center, CloudVision, Mist AI).
Кому подойдёт Cisco Catalyst C9500-40X-E
Рекомендуется, если вам нужно:
- Построить кампусную сеть с высокой плотностью 10G для серверов, СХД и магистралей.
- Централизованное управление через Cisco DNA Center.
- Виртуальное стекирование (StackWise Virtual) без дополнительного оборудования.
- Резервирование блоков питания и горячая замена компонентов.
- Функции безопасности TrustSec для сегментации сети.
Вероятно, не подойдёт, если:
- Вам нужно всего 8–16 портов 10G — избыточно и дорого.
- Не требуется управление DNA Center и продвинутая автоматизация.
- Бюджет ограничен — рассмотрите C9500-12C-E или модели Catalyst 9200/9300.
- Нужны порты 25G/100G — смотрите C9500-48Y4C-E или C9500-32C-E.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 440×455×44 мм, вес ~10,5 кг. Крепится в стандартную 19-дюймовую стойку. Возможность установки в телекоммуникационные шкафы.
Диапазон рабочих температур
- Эксплуатация: от -5°C до +45°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам температур, может устанавливаться в серверных и дата‑центрах.
Технические характеристики
| Модель | Cisco Catalyst C9500-40X-E |
| Артикул | C9500-40X-E |
| Серия | Cisco Catalyst 9500 |
| Лицензия | Network Essentials |
| Количество портов 10G SFP+ | 40 |
| Дополнительные порты | 1 консольный RS-232 |
| Процессор | Многоядерный |
| Оперативная память | 16 ГБ |
| Встроенное хранилище | 64 ГБ |
| Поддерживаемые стандарты | IEEE 802.3ae (10G) |
| Пропускная способность (non‑blocking) | до 800 Гбит/с |
| Технологии виртуализации | Cisco StackWise Virtual |
| Технологии безопасности | Cisco TrustSec |
| Интеграция с системами управления | Cisco DNA Center |
| Тип управления | веб-интерфейс, CLI, облачное управление |
| MTBF | более 500 000 часов |
| Блоки питания | 2 модульных (в комплекте) |
| Сценарии применения | ЦОД, кампусные сети, предприятия, стадионы, аэропорты, медицинские учреждения, предприятия |
| Поддержка SFP+ модулей | да |
| Мониторинг | в реальном времени |
| Автоматизация | через Cisco DNA Center |
| Совместимость | с устройствами Cisco и стандартными сетевыми решениями |
| Стекирование | Virtual (StackWise Virtual), до 2 устройств |
| Гарантия | Cisco Enhanced Limited Lifetime Hardware Warranty |
| Размеры (Ш×Г×В) | 440×455×44 мм |
| Вес нетто | ~10,5 кг |
| Монтаж в стойку | да, 1U |
| Диапазон температур при эксплуатации | от -5°C до +45°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% (без конденсата) |
| Относительная влажность при хранении | 5–95% |
| Производитель | Cisco |
Часто задаваемые вопросы
Чем отличается лицензия Network Essentials от Network Advantage?
Network Essentials (базовая) включает основные функции L2/L3, ACL, QoS, RSTP, LACP. Network Advantage добавляет расширенную маршрутизацию (OSPF, EIGRP, BGP), VXLAN, MPLS, StackWise Virtual и продвинутую телеметрию.
Можно ли использовать модули SFP (1G) в портах SFP+?
Да, порты SFP+ обратно совместимы с модулями SFP (1G) при условии использования адаптера или прямой установки. Рекомендуется использовать оригинальные трансиверы Cisco.
Какая максимальная скорость агрегации каналов (LACP)?
До 8 портов в одну группу, количество групп ограничено только ресурсами коммутатора. При агрегации 8 портов 10G пропускная способность одной группы достигает 80 Гбит/с.
Поддерживает ли коммутатор MPLS?
MPLS поддерживается только при наличии лицензии Network Advantage. В базовую лицензию (Essentials) MPLS не входит.
Как осуществляется резервирование блоков питания?
Два модульных блока питания работают в режиме 1+1. При отказе одного из них устройство продолжает работать без прерывания.
Сколько VLAN поддерживается?
До 4094 VLAN (стандарт 802.1Q). Также поддерживаются изолированные VLAN (PVLAN) и нормальные VLAN.
Можно ли управлять коммутатором через облако?
Да, через Cisco DNA Center возможно облачное управление: мониторинг, конфигурация, автоматизация обновлений.
Какие консольные интерфейсы доступны?
1 порт RS‑232 (RJ‑45), дополнительно доступен USB‑консоль (опционально).
В чём преимущество StackWise Virtual перед обычным стекированием?
StackWise Virtual не требует специальных кабелей и портов — используется стандартные порты 10G/25G. Обеспечивает единую панель управления, виртуализацию и отказоустойчивость на уровне L2/L3.
Какова процедура возврата/обслуживания по гарантии?
Cisco Enhanced Limited Lifetime Hardware Warranty предоставляет замену оборудования в течение 10 рабочих дней. Для ускорения доступны контракты Smart Net Total Care.
