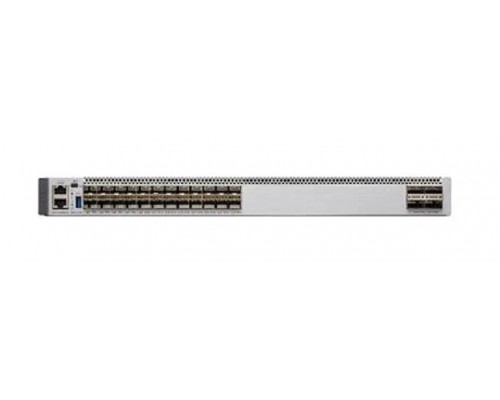

Cisco C9500-24Y4C-A — высокопроизводительный коммутатор уровня доступа/агрегации, оснащённый 24 портами SFP28 (25 Гбит/с) и 4 портами QSFP28 (100 Гбит/с). Модель с лицензией Network Advantage предоставляет полный набор функций L2/L3, включая VXLAN, EVPN, VPN, VRF‑Lite, а также интеграцию с Cisco DNA Center для централизованного управления и аналитики. Благодаря пропускной способности до 2 Тбит/с (non‑blocking) и минимальной задержке коммутатор идеально подходит для кампусных сетей, центров обработки данных и корпоративных инфраструктур, где требуются высокая плотность 25G и гибкие 100G-аплинки.
Производительность и масштабирование
Коммутатор построен на многоядерном процессоре, оснащён 16 ГБ оперативной памяти и 64 ГБ встроенного хранилища. Неблокирующая архитектура обеспечивает одновременную обработку трафика на всех портах без потерь.
24 порта 25G SFP28
- Скорость 25 Гбит/с на каждый порт, обратно совместима с 10G и 1G.
- Поддержка MultiGigabit — автоматическое согласование 2.5G, 5G, 10G, 25G.
- Разбивка порта 100G (breakout) на 4x25G или 4x10G через QSFP28.
4 порта 100G QSFP28 для аплинка
Четыре порта 100 Гбит/с могут работать как независимые магистральные каналы, так и в режиме breakout. Поддерживаются оптические трансиверы, Direct Attach Copper (DAC) и Active Optical Cables (AOC) длиной до нескольких километров.
Управление, автоматизация и безопасность
Коммутатор полностью интегрируется в экосистему Cisco, предоставляя развитые средства контроля и мониторинга.
Средства управления
- CLI (консоль RS‑232 или SSH) — классическая настройка.
- Веб-интерфейс — интуитивный GUI.
- Cisco DNA Center — централизованное управление, автоматизация, аналитика и обеспечение безопасности.
Технологии безопасности
- Cisco TrustSec — сегментация сети на основе политик.
- ACL, 802.1X, MACsec — защита доступа и шифрование трафика.
- VRF‑Lite — изоляция виртуальных сетей.
Отказоустойчивость
Cisco StackWise Virtual — объединение двух коммутаторов в один логический для повышения надёжности и упрощения конфигурации. Горячая замена блоков питания и вентиляторов.
Дополнительные возможности протоколов
- VXLAN, EVPN — поддержка современных фабрик ЦОД и сетей с наложением.
- QoS — приоритизация трафика для голоса, видео и критичных приложений.
- NetFlow / Flexible NetFlow — управление учётом и мониторингом.
- sFlow — экспорт статистики для внешних анализаторов.
- NTP, SNMP, Syslog — стандартные протоколы мониторинга.
Совместимые модули и аксессуары
Для полной реализации возможностей Cisco C9500-24Y4C-A используйте сертифицированные Cisco или совместимые компоненты.
| Тип | Рекомендуемые модели | Примечание |
|---|---|---|
| Оптические трансиверы SFP28 (25G) | Cisco SFP-25G-SR-S, SFP-25G-LR-S; совместимые: Finisar, FS.com 25G-SR, Intel 25G SFP28 | Многомодовый до 100 м (SR), одномодовый до 10 км (LR). Совместимы с портами 25G. |
| Оптические трансиверы QSFP28 (100G) | Cisco QSFP-100G-SR4-S, QSFP-100G-LR4-S; совместимые: 10Gtek, FS.com | SR4 (MPO, до 100 м), LR4 (LC duplex, до 10 км). |
| Медные DAC-кабели 25G | Cisco SFP-H25G-CU1M, SFP-H25G-CU3M; сторонние: 10Gtek, FS.com | Длина 1–5 м, низкая задержка, дешевле оптики. |
| Медные DAC-кабели 100G | Cisco QSFP-H40G-CU1M, QSFP-H100G-CU1M; совместимые | До 5 м, для коротких соединений в стойке. |
| Консольный кабель | Cisco CAB-CONSOLE-RJ45, USB-консоль (например, FTDI) | Для первоначальной настройки через консольный порт RS-232. |
| Блоки питания (модульные) | Cisco PWR-C1-1100WAC-PL, PWR-C1-1100WDC | Горячая замена, 1100 Вт AC или DC. |
| Вентиляторы | Cisco FAN-C9500-4Q-A | Модульные, с возможностью замены на ходу. |
Аналоги Cisco C9500-24Y4C-A
Если модель отсутствует на складе или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | Cat9500-32C | 32 порта 40G/100G QSFP28 (нет портов 25G). Лицензия Network Advantage. Более высокая плотность 100G, но без гибкости 25G. |
| Cisco | Nexus 93180YC-FX | 24 порта 25G SFP28 + 4 порта 100G QSFP28. Полноценная L3, VXLAN, EVPN. Отличается линейкой NX-OS вместо IOS XE. |
| Juniper | QFX5110-24S | 24 х 25G SFP28 + 4 х 100G QSFP28, Juniper Junos. Поддержка VXLAN, EVPN, аналогичные возможности. |
| Arista | 7050X3-24YC | 24 х 25G + 4 х 100G, Arista EOS. Высокая производительность, гибкие конфигурации, популярна в ЦОД. |
| Huawei | CE8860-4C-E | 24 порта 25G + 4 порта 100G, поддержка VXLAN, EVPN, CloudEngine. Конкурент в ценовом сегменте. |
| Mellanox (Nvidia) | SN2700 | 32 порта 100G QSFP28, без портов 25G. Возможен breakout 100G->4x25G. Высокая производительность для ЦОД. |
Рекомендация: Если вам важна бесшовная интеграция с существующей инфраструктурой Cisco, выбирайте C9500-24Y4C-A. Для альтернатив обращайте внимание на поддержку VXLAN/EVPN, автоматизацию (Ansible, Terraform) и стоимость эксплуатации.
Кому подойдёт Cisco C9500-24Y4C-A
Рекомендуется, если вам нужно:
- Построить кампусную сеть с высокой плотностью 25G (например, для серверов Gen‑10 и выше).
- Организовать агрегацию с аплинками 100G для подключения к ядру или ЦОД.
- Использовать полный набор функций L2/L3, VXLAN, EVPN, VPN.
- Централизованное управление через Cisco DNA Center.
- Отказоустойчивое решение с модульными БП и вентиляторами.
Вероятно, не подойдёт, если:
- Вам достаточно скоростей 1G/10G — переплачивать за 25G/100G нецелесообразно.
- Вы используете оборудование других вендоров и не планируете экосистему Cisco.
- Требуются порты PoE+ (для камер, телефонов) — в данной модели их нет.
- Бюджет ограничен, и подойдёт коммутатор с меньшей плотностью (например, 24x10G + 4x25G).
Конструкция и условия эксплуатации
Форм-фактор и монтаж
Коммутатор выполнен в металлическом корпусе высотой 1U, устанавливается в стандартную 19-дюймовую стойку. Размеры (Ш×Г×В): 440×516×44 мм, вес около 10,6 кг.
Питание и охлаждение
- Два слота для модульных блоков питания (горячая замена).
- Рекомендуемая мощность блока — 1100 Вт (AC или DC).
- Охлаждение принудительное, 4 сменных вентилятора с регулируемой скоростью.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C.
- Хранение: от -20°C до +70°C.
- Влажность: 10–90% без конденсата.
Технические характеристики
| Модель | Cisco C9500-24Y4C-A |
| Артикул | C9500-24Y4C-A |
| Тип устройства | Коммутатор уровня доступа/агрегации |
| Количество портов 25G (SFP28) | 24 |
| Количество портов 100G (QSFP28) | 4 |
| Лицензия | Network Advantage |
| Процессор | Многоядерный |
| Оперативная память | 16 ГБ |
| Встроенное хранилище | 64 ГБ |
| Консольный порт | 1 (RS-232) |
| Поддержка протоколов | IEEE 802.3bz, 802.3by, 802.3bm |
| Пропускная способность (non-blocking) | до 2 Тбит/с |
| Управление | Веб-интерфейс, CLI, Cisco DNA Center |
| MTBF | >500 000 часов |
| Блоки питания | 2 (модульных, горячая замена) |
| Технологии безопасности | Cisco TrustSec, ACL, 802.1X, MACsec |
| Отказоустойчивость | Cisco StackWise Virtual, VRRP, ISSU |
| Интеграция | Cisco DNA Center, Cisco ISE |
| Совместимость | Стандартные SFP28, QSFP28 |
| Применение | ЦОД, кампусные сети, предприятия |
| Поддержка скоростей | 2.5G/5G/10G/25G/100G (с breakout) |
| Гибкость конфигурации | Виртуальные стеки (StackWise Virtual) |
| Мониторинг реального времени | NetFlow, sFlow, SNMP |
| Аналитика | Интеграция с облачными сервисами Cisco (DNA) |
| Автоматизация | Cisco DNA Center, Ansible, REST API |
| Задержка | Минимальная (<2 мкс) |
| Совместимость с экосистемой Cisco | Полная |
| Производитель | Cisco |
Часто задаваемые вопросы
Какие порты установлены на Cisco C9500-24Y4C-A и какие скорости поддерживаются?
24 порта SFP28 (25 Гбит/с) и 4 порта QSFP28 (100 Гбит/с). Коммутатор также поддерживает скорости 2.5G, 5G, 10G на портах 25G и разбивку 100G на 4x25G или 4x10G.
Какая пропускная способность?
До 2 Тбит/с в неблокирующем режиме (non‑blocking). Этого достаточно для одновременной работы всех портов на полной скорости без потерь.
Какая лицензия установлена?
Предустановлена лицензия Network Advantage, которая включает полный набор функций L2/L3, VPN, VRF‑Lite, VXLAN, EVPN, а также интеграцию с Cisco DNA Center.
Поддерживает ли коммутатор стекирование?
Да, технология Cisco StackWise Virtual позволяет объединить два физических коммутатора в один логический для упрощения управления и повышения отказоустойчивости.
Какие модули можно использовать в портах SFP28 и QSFP28?
Стандартные SFP28 (25 Гбит/с) и QSFP28 (100 Гбит/с), в том числе оптические трансиверы, медные DAC-кабели и AOC-кабели. Поддерживаются модули Cisco и совместимые сторонние.
Какие средства управления доступны?
Веб-интерфейс, CLI через консоль или SSH, интеграция с Cisco DNA Center для автоматизации и аналитики.
Каковы требования к питанию и охлаждению?
Устройство оснащено двумя модульными блоками питания с поддержкой горячей замены. Охлаждение активное (вентиляторы) с регулировкой скорости. Рекомендуется установка в серверных помещениях с температурой от 0°C до +40°C.
Поддерживает ли коммутатор Cisco TrustSec?
Да, технология Cisco TrustSec обеспечивает сегментацию сети на основе безопасности, контроль доступа на уровне пользователей и устройств.
Какие аналоги существуют?
Основные альтернативы: Cisco Cat9500-32C (32 порта 40G/100G), Cisco Nexus 93180YC-FX (24x25G+4x100G), Juniper QFX5110-24S, Arista 7050X3, Huawei CE8860-4C-E. Выбор зависит от бюджета и экосистемы.
Какова гарантия и MTBF?
Средняя наработка на отказ (MTBF) – более 500 000 часов. Стандартная гарантия от производителя – 1 год, расширенная доступна при покупке поддержки Cisco Smart Net Total Care.
