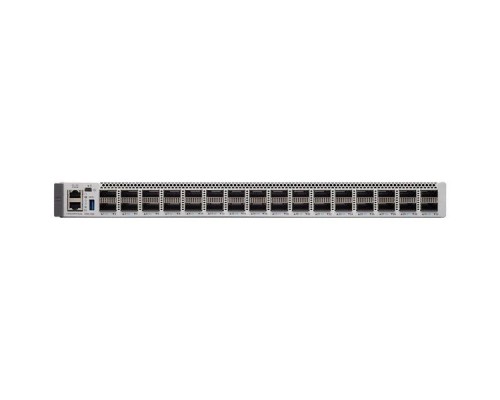

Cisco C9500-32C-A — флагманский управляемый коммутатор линейки Catalyst 9500 с лицензией Network Advantage, оснащённый 32 портами 100G QSFP28. Обеспечивает неблокируемую пропускную способность 6.4 Тбит/с, что делает его идеальным решением для ядра кампусных сетей, агрегации в центрах обработки данных и крупных предприятий. Поддержка Cisco TrustSec, StackWise Virtual и Cisco DNA Center позволяет строить масштабируемые, безопасные и легко управляемые сети.
Высокая производительность и масштабируемость сети
Коммутатор построен на мощной аппаратной платформе: многоядерный процессор, 32 ГБ оперативной памяти и 128 ГБ встроенной флеш-памяти. Коммутационная матрица обеспечивает 6.4 Тбит/с в неблокирующем режиме — все 32 порта 100G могут работать на полной скорости одновременно.
32 порта 100G QSFP28
- Плотность портов: 32 порта 100 Gigabit Ethernet (QSFP28) для подключения высокоскоростных магистралей и серверов.
- Совместимость с модулями: QSFP28-100G-SR4, LR4, CWDM4, а также медные DAC-кабели и AOC.
- Поддержка стандартов: IEEE 802.3bm (100GBASE-SR4, LR4, CR4) и опционально 40G.
Передовая операционная система IOS XE
Работает под управлением Cisco IOS XE с лицензией Network Advantage. Поддерживает VXLAN, EVPN, MPLS, сегментацию TrustSec, потоковую телеметрию и программную автоматизацию через Cisco DNA Center.
Управление и безопасность сети
Коммутатор предоставляет полный спектр инструментов для администрирования и защиты сетевой инфраструктуры.
Инструменты управления
- CLI — классический командный интерфейс через консоль (RS-232) или SSH.
- Веб-интерфейс — встроенный GUI для локальной настройки.
- Cisco DNA Center — централизованное управление, мониторинг и автоматизация.
- NETCONF/YANG, REST API — для программного управления.
Политики безопасности
- Cisco TrustSec — MACsec на портах, маркировка трафика SGT, интеграция с ISE.
- ACL — расширенные списки доступа на L2-L4.
- Фильтрация MAC и IP — защита от несанкционированного доступа и подмены адресов.
- Защита от атак — ограничение rate-limit, защита STP, BPDU Guard, DHCP Snooping.
Сегментация и виртуализация
Поддержка VXLAN (L2 и L3 VNI) и EVPN для построения наложенных сетей. Традиционные VLAN также доступны.
Дополнительные возможности и протоколы
Стекирование StackWise Virtual
Объединяет до двух физических коммутаторов в единую логическую систему с суммарной пропускной способностью до 2.56 Тбит/с в виртуальном канале. Обеспечивает Stateful Switchover (SSO) и бесшовное резервирование.
Мультикаст и IGMP/MLD Snooping
Эффективная доставка группового трафика (IPTV, ПАК видеонаблюдения) с минимальной загрузкой CPU.
Модульные блоки питания
Два модульных блока питания (в комплекте) с возможностью горячей замены. Возможна конфигурация с резервированием N+1.
Совместимое оборудование и аксессуары
Для полноценной работы Cisco C9500-32C-A рекомендуется использовать сертифицированные модули и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули QSFP28 100G | Cisco QSFP-100G-SR4, LR4, CWDM4, PSM4; совместимые: FS.com, Finisar, Intel | Дальность от 100 м (SR4) до 10+ км (LR4) |
| Медные DAC-кабели QSFP28 | Cisco QSFP-H40G-CUxM, сторонние (1-5 м) | Для соединений внутри стойки, малая задержка |
| Активные оптические кабели (AOC) | Cisco QSFP-100G-AOCxM (3-100 м) | Лёгкие, гибкие, помехозащищённые |
| Консольный кабель | CAB-CONSOLE-RJ45 (DB9-RJ45) или USB Console | Для первоначальной настройки |
| Патч-корды | OM4/OM5 мультимодовые, SMF одномодовые, LC дуплекс; 100G оптические шнуры MPO | Тип зависит от модуля |
| Крепления для стойки | Входят в комплект (19"", 1U) | Дополнительно – направляющие полки для тяжёлых коммутаторов |
Аналоги Cisco C9500-32C-A
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы от Cisco и других производителей с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | C9500-24Q-A | 24 порта 40G QSFP+, бюджетная версия, меньше портов и общая пропускная способность (2.56 Тбит/с). |
| Cisco | Nexus 93180YC-EX | 48x25G + 6x100G, больше портов, но специфика ЦОД; другая ОС (NX-OS). |
| Juniper | QFX10002-36Q | 36 портов 100G, 7.2 Тбит/с; Junos OS, поддержка EVPN-VXLAN, дороже. |
| Arista | 7280SR-48C6 | 48x10/25G + 6x100G, меньше плотность 100G, но гибкость портов; EOS. |
| Huawei | CloudEngine 8860-4C | 32x100G, 6.4 Тбит/с; встроенная поддержка VXLAN, но отличается стек управления. |
Рекомендация: При выборе аналога обращайте внимание на плотность портов, бюджет PoE (здесь не требуется), операционную систему и поддержку необходимых протоколов. Для чистых 100G ядерных сетей C9500-32C-A остаётся одним из лучших решений.
Кому подойдёт Cisco C9500-32C-A
Рекомендуется, если вам нужно:
- Построить ядро сети на 100G для крупной организации.
- Обеспечить отказоустойчивость с помощью StackWise Virtual и модульных БП.
- Использовать продвинутые функции безопасности (TrustSec, MACsec).
- Автоматизировать управление через Cisco DNA Center.
- Поддержка VXLAN/EVPN для сегментации сетей.
Вероятно, не подойдёт, если:
- Требуются гигабитные порты PoE – коммутатор не имеет 1G портов.
- Бюджет проекта ограничен – можно рассмотреть C9500-24Q или Nexus 93180.
- Не нужна высокая плотность 100G – достаточно 40G или 25G.
- Организация небольшая, нет потребности в централизованном управлении DNA Center.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 44.5 x 44.2 x 15.2 см, вес около 8.6 кг. Монтируется в стандартную 19-дюймовую стойку. Два модульных вентилятора (4+1) с возможностью замены без выключения.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C (среды с контролируемым климатом)
- Хранение: от -40°C до +70°C
- Влажность: 5–90% (без конденсата)
Предназначен для установки в серверных и аппаратных помещениях с кондиционированием. Средняя наработка на отказ (MTBF) превышает 700 000 часов.
Технические характеристики
| Модель | Cisco C9500-32C-A |
| Артикул | C9500-32C-A |
| Тип устройства | Коммутатор управляемый (ядра/агрегации) |
| Количество портов 100G | 32 (QSFP28) |
| Тип лицензии | Network Advantage |
| Процессор | Многоядерный (2 x x86) |
| Оперативная память | 32 ГБ |
| Встроенное хранилище | 128 ГБ (флеш-память) |
| Консольный порт | 1 x RS-232 (RJ-45) |
| Пропускная способность (неблокирующая) | 6.4 Тбит/с |
| Скорость коммутации | ~8 Bpps |
| MTBF | >700 000 часов |
| Блоки питания | 2 (модульные, в комплекте, горячая замена) |
| Поддержка протоколов | IEEE 802.3bm (100GBASE), VXLAN, EVPN, MPLS, TrustSec |
| Стекирование | Cisco StackWise Virtual (до 2 устройств) |
| Управление | CLI, веб-интерфейс, Cisco DNA Center, NETCONF/YANG |
| Совместимость модулей | QSFP28 (оптика, DAC, AOC) |
| Напряжение питания | AC 100-240 В (50/60 Гц) или DC (опционально) |
| Материал корпуса | Металл |
| Размеры (Ш x Г x В) | 44.5 x 44.2 x 15.2 см |
| Вес нетто | ~8.6 кг |
| Вес брутто (с упаковкой) | ~14 кг |
| Монтаж в стойку | Да, 1U |
| Диапазон рабочих температур | 0°C … +40°C |
| Диапазон температур хранения | -40°C … +70°C |
| Относительная влажность при работе | 5–90% (без конденсата) |
| Производитель | Cisco Systems |
| Применение | ЦОД, кампусные сети, предприятия, стадионы, мед. учреждения, промышленность |
Часто задаваемые вопросы
Для каких задач подходит Cisco C9500-32C-A?
Это флагманский коммутатор для ядра сети и агрегации в крупных кампусах, ЦОДах, на стадионах и в медицинских учреждениях. 32 порта 100G обеспечивают сверхвысокую плотность подключения.
Какова пропускная способность и производительность?
Коммутатор обеспечивает неблокируемую пропускную способность 6.4 Тбит/с, что позволяет обрабатывать трафик на всех портах одновременно без потерь.
Какая операционная система используется?
Работает под управлением Cisco IOS XE, полноценная поддержка Network Advantage, включая VXLAN, EVPN, Cisco TrustSec.
Поддерживает ли коммутатор стекирование?
Да, технология Cisco StackWise Virtual объединяет до двух коммутаторов в одну логическую систему для отказоустойчивости и упрощения управления.
Какие модули QSFP28 совместимы?
Поддерживаются стандартные оптические и медные модули: QSFP28-100G-SR4, LR4, CWDM4, DAC-кабели, а также активные оптические кабели (AOC).
Какие технологии безопасности реализованы?
Cisco TrustSec (MACsec, ISE), сегментация на основе SGT, ACL, защита от DDoS, фильтрация на L2-L4.
Каковы аппаратные характеристики?
Мощный многоядерный процессор, 32 ГБ ОЗУ, 128 ГБ флеш-памяти, два модульных блока питания (в комплекте). Среднее время наработки на отказ более 700 000 часов.
Где можно применять данный коммутатор?
Идеален для ядра кампусной сети, агрегации ЦОД, промышленных объектов, стадионов, крупных предприятий и медицинских учреждений.
Как управлять коммутатором?
Доступны CLI (через консоль или SSH), веб-интерфейс, а также Cisco DNA Center для централизованного управления и автоматизации.
Какие аналоги существуют?
Среди аналогов: Cisco Catalyst 9500-24Q, Nexus 93180YC-EX, Juniper QFX10002-36Q, Arista 7280SR-48C6. Выбор зависит от требуемой плотности портов и бюджета.
* FAQ составлен таким образом, чтобы дополнять основное описание, а не повторять его. Подробные технические детали приведены в таблице характеристик и в описании выше.
