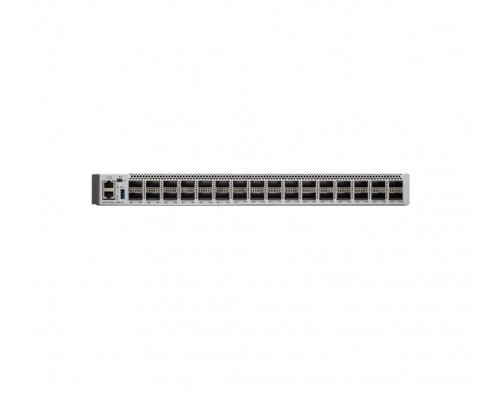

Cisco Catalyst 9500 C9500-32QC-A — высокопроизводительный коммутатор для центров обработки данных и корпоративных кампусных сетей, оснащённый 32 портами 40GbE QSFP+ (либо 16 портами 100GbE QSFP28). Обеспечивает неблокируемую пропускную способность 6,4 Тбит/с, минимальную задержку и встроенную аналитику. Лицензия Network Advantage даёт полный набор функций L3, VXLAN, EVPN, а интеграция с Cisco DNA Center автоматизирует управление и мониторинг. Идеальное решение для агрегации трафика, подключения серверов, систем IoT и медицинского оборудования в масштабируемых сетях высокой плотности.
Экстремальная производительность и масштабируемость
Коммутатор построен на многоядерном процессоре с 32 ГБ оперативной памяти и 128 ГБ флеш-накопителем. Коммутационная матрица 6,4 Тбит/с (non-blocking) позволяет обрабатывать огромные объёмы трафика без потерь. Поддержка IEEE 802.3bm обеспечивает стандартизированную работу с оптическими интерфейсами 40/100 Гбит/с.
32 порта 40GbE QSFP+ / 16 портов 100GbE QSFP28
- Гибкость портов — каждый порт QSFP28 может работать как 40GbE (с использованием QSFP+ breakout) или 100GbE, что позволяет постепенно наращивать скорость.
- Совместимость с оптическими модулями — SR4, LR4, CWDM4, а также медные кабели QSFP+ / QSFP28 DAC и AOC.
- Breakout-кабели — один порт 40GbE можно разделить на 4x10GbE (через breakout QSFP+).
Продвинутая архитектура L3
- VXLAN/EVPN — виртуализация сети для динамических центров обработки данных.
- IGMPv3 / PIM — многоадресная рассылка для IPTV, видеоконференций.
- MPLS L3VPN — поддержка мультисервисных сетей.
Управление, автоматизация и безопасность
C9500-32QC-A работает на Cisco IOS XE и полностью поддерживается Cisco DNA Center, предоставляя единую консоль для всей сети.
Инструменты управления
- CLI — полный набор команд для экспертной настройки.
- Web-интерфейс (Cisco DNA Center) — интуитивное управление, политики, аналитика.
- SSH / SSL / NETCONF / RESTCONF — программные интерфейсы для автоматизации.
- Cisco StackWise Virtual — объединение двух физических коммутаторов в единый логический для повышения отказоустойчивости.
Безопасность Cisco TrustSec
- ACL (IPv4/IPv6), MAC-фильтрация — классические механизмы.
- Сетевая аналитика и обнаружение угроз — встроенные средства мониторинга трафика реального времени.
- DHCP Snooping, Dynamic ARP Inspection — защита от атак L2.
- MACsec — шифрование на канальном уровне.
Мониторинг и аналитика
Встроенные датчики NetFlow, sFlow, IPFIX, а также интеграция с Cisco DNA Center обеспечивают полную видимость трафика. Политики безопасности настраиваются под любые требования.
Дополнительные возможности и протоколы
Агрегация каналов (LACP, EtherChannel)
Объединение до 8 портов 100GbE в один логический канал для увеличения пропускной способности и резервирования.
IGMP Snooping / MLD Snooping
Эффективная работа с мультимедийным трафиком, экономия полосы пропускания.
Spanning Tree (STP, RSTP, MSTP), FlexLink
Защита от петель и обеспечение быстрой сходимости при отказах.
Качество обслуживания (QoS)
Приоритезация трафика на основе 802.1p, DSCP — до 8 очередей на порт.
Совместимое оборудование и аксессуары
Для полноценной работы Cisco C9500-32QC-A рекомендуется использовать сертифицированные модули и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули 100GbE QSFP28 | Cisco QSFP-100G-SR4-S, QSFP-100G-LR4-S, сторонние (FS.com, Finisar, Intel) | SR4 до 100 м (OM4), LR4 до 10 км |
| Оптические модули 40GbE QSFP+ | Cisco QSFP-40G-SR4, QSFP-40G-LR4, QSFP-40G-CSR4 | Совместимы с портами QSFP28 (на скорости 40G) |
| Медные кабели (DAC / AOC) | Cisco QSFP-40G-xxx (1-7 м), QSFP-100G-xxx (1-5 м) | Для коротких соединений внутри стойки |
| Breakout-кабели 40G→4x10G | Cisco QSFP-4SFP10G-xxx (1-5 м) | Для подключения устройств с 10GbE портами |
| Блоки питания | Стандартные модульные PSU Cisco C9K-PSU-650W, C9K-PSU-1100W | 2 шт. для резервирования, горячая замена |
| Консольный кабель | DB9-RJ45, USB-console (FTDI) | Для первоначальной настройки через CLI |
Аналоги Cisco Catalyst 9500 C9500-32QC-A
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | Catalyst 9500 C9500-32C | Аналогичные порты 32x40G / 16x100G, но лицензия Network Essentials (меньше возможностей L3/EVPN). |
| Cisco | Catalyst 9500 C9500-48Y4C | 48x25GbE + 4x100GbE, подойдёт для сред с преобладанием 25GE. |
| Juniper | QFX5110-48S-4C | 48x10GbE + 4x100GbE, L2/L3, Virtual Chassis. Меньше портов 40/100G. |
| Huawei | CE8850-64CQ-EI | 64 порта 100GbE QSFP28, пропускная способность 12,8 Тбит/с, более дорогой сегмент. |
| Arista | 7280CR-32CQ | 32x100GbE QSFP28, пропускная способность 6,4 Тбит/с, EOS, VXLAN, EVPN. |
| Dell | PowerSwitch Z9100-ON | 32x100GbE QSFP28, открытый стандарт ONIE, доступная цена. |
Рекомендация: При выборе аналога обращайте внимание на количество портов 40/100G, поддержку VXLAN/EVPN и программную экосистему. C9500-32QC-A выделяется интеграцией с Cisco DNA Center и TrustSec.
Кому подойдёт Cisco Catalyst 9500 C9500-32QC-A
Рекомендуется, если вам нужно:
- Построить ядро или агрегацию в корпоративном ЦОД / кампусе с плотностью 40–100GbE.
- Подключать высокопроизводительные серверы, системы хранения, IoT-шлюзы.
- Использовать продвинутую автоматизацию и аналитику (DNA Center).
- Гарантировать отказоустойчивость с StackWise Virtual и резервными БП.
- Внедрить сегментацию TrustSec и шифрование MACsec.
Вероятно, не подойдёт, если:
- Вам достаточно портов 1/10GbE — есть более экономичные модели (C9300, C9400).
- Не требуются функции L3/VXLAN/EVPN — достаточно L2 коммутатора.
- Бюджет ограничен — аналоги Juniper/Arista/Dell могут быть дешевле.
- Нужны порты 25GbE — лучше выбрать C9500-48Y4C.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 440×444×44 мм, вес 12,5 кг. Крепится в 19-дюймовую стойку (комплект крепления входит). Вентиляция с регулируемыми вентиляторами (режим низкого шума).
Диапазон рабочих температур
- Эксплуатация: от -10°C до +45°C (средневзвешенная до 35°C)
- Хранение: от -25°C до +70°C
- Влажность: 5–90% без конденсата
Среднее время наработки на отказ (MTBF): >700 000 часов. Рекомендуется устанавливать в серверных с климат-контролем.
Технические характеристики
| Модель | Cisco Catalyst 9500 C9500-32QC-A |
| Артикул | C9500-32QC-A |
| Серия | Cisco Catalyst 9500 |
| Уровень коммутатора | L3 (с поддержкой VXLAN, EVPN, MPLS) |
| Лицензия | Network Advantage |
| Порты доступа | 32 x QSFP+ (40GbE) или 16 x QSFP28 (100GbE) |
| Пропускная способность (non-blocking) | 6,4 Тбит/с |
| Процессор / RAM / Flash | Многоядерный CPU, 32 ГБ RAM, 128 ГБ флеш |
| Таблица MAC-адресов | 128 000 MAC |
| Максимальное количество VLAN | 4094 |
| Консольный порт | 1 x RS-232 RJ-45 / USB-C |
| Поддержка IEEE 802.3bm | Да |
| Управление | CLI, Web (DNA Center), NETCONF, RESTCONF |
| Отказоустойчивость | Cisco StackWise Virtual, VSS, EtherChannel |
| Безопасность | Cisco TrustSec, MACsec, ACL, DHCP Snooping, DAI |
| Аналитика и мониторинг | NetFlow, sFlow, IPFIX, DNA Center Assurance |
| Поддержка модулей | QSFP+ / QSFP28 (40GE/100GE) |
| Количество блоков питания | 2 модульных (горячая замена) |
| MTBF | >700 000 часов |
| Размеры (Ш×Г×В) | 440×444×44 мм (1U) |
| Вес нетто | 12,5 кг |
| Диапазон температур эксплуатации | -10°C … +45°C |
| Диапазон температур хранения | -25°C … +70°C |
| Относительная влажность при эксплуатации | 5–90% (без конденсата) |
| Производитель | Cisco Systems |
| Назначение | ЦОД, корпоративные кампусные сети, агрегация, IoT |
Часто задаваемые вопросы
Для каких задач оптимален C9500-32QC-A?
В основном — ядро сети ЦОД, агрегация высокоскоростных каналов, подключение серверов с интерфейсами 40/100GbE, а также крупные кампусные сети, требующие высокой пропускной способности и автоматизации.
Можно ли использовать порты как 40GbE и как 100GbE одновременно?
Каждый порт QSFP28 может работать в режиме 100GbE или 40GbE (и даже 4x10GbE с breakout-кабелем). Однако переключение режима требует перезагрузки порта, но не всего коммутатора. Нельзя одновременно на одном порту 100G и 40G.
Поддерживает ли коммутатор стекирование?
Да, Cisco StackWise Virtual — объединение двух физических коммутаторов в одну логическую сущность с общим управлением. Это увеличивает отказоустойчивость и упрощает управление.
В чем разница между C9500-32QC-A и C9500-32C?
C9500-32C поставляется с лицензией Network Essentials, которая не включает VXLAN, EVPN, некоторые расширенные функции L3 и аналитику. C9500-32QC-A даёт полный набор Network Advantage.
Какие модули (трансиверы) рекомендованы для 100GbE?
Cisco QSFP-100G-SR4-S (SR4, OM4, до 100 м), QSFP-100G-LR4-S (LR4, до 10 км), QSFP-100G-CWDM4 (до 2 км). Также подходят совместимые сторонние модули (FS.com, Finisar), но гарантия Cisco сохраняется только на оригинальные.
Какой блок питания нужен для C9500-32QC-A?
Коммутатор поддерживает модульные блоки питания мощностью 650 Вт или 1100 Вт (AC). Для полной загрузки со всеми портами 100GbE рекомендуется 1100 Вт. Устанавливаются 2 блока для резервирования (1+1).
Какая пропускная способность коммутатора?
6,4 Тбит/с — неблокирующая матрица. Это означает, что все 32 порта могут одновременно работать на полной скорости без потерь.
Поддерживает ли коммутатор режим breakout (разбивка порта)?
Да, порты 40GbE можно разбить на 4 отдельных 10GbE (через breakout-кабель QSFP+ → 4xSFP+). Для 100GbE breakout на 4x25GbE или 10x10GbE поддерживается не всеми версиями ПО — уточняйте в документации.
Есть ли поддержка MPLS?
Да, лицензия Network Advantage включает MPLS L3VPN, MPLS TE, MPLS OAM. Это позволяет использовать коммутатор на границе операторской сети.
Где можно приобрести C9500-32QC-A?
Модель доступна у официальных дистрибьюторов Cisco и у партнёров (например, CDW, Ingram Micro, Tech Data). Рекомендуем уточнять наличие и поддержку лицензий.
