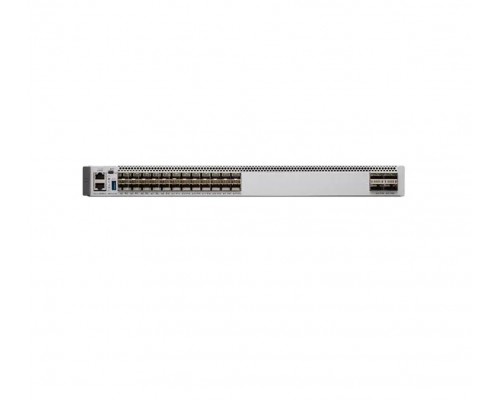

Cisco C9500-24Y4C-E — это высокопроизводительный коммутатор уровня агрегации и доступа для кампусных сетей и ЦОД. Оснащён 24 портами 25G (SFP28) и 4 портами 40/100G (QSFP28), обеспечивает неблокируемую пропускную способность до 2 Тбит/с. Работает под управлением Cisco IOS XE с лицензией Network Essential, имеет 16 ГБ ОЗУ и 64 ГБ флеш-памяти. Поддерживает Cisco TrustSec, StackWise Virtual и Cisco DNA Center — идеальное решение для современных предприятий, стадионов, медицинских учреждений и крупных производственных объектов.
Высокая производительность и надёжность
Коммутатор построен на многоядерном процессоре и обеспечивает неблокирующую коммутацию до 2 Тбит/с при размере пакета 64 байта. Высокая плотность портов 25G и 100G позволяет строить высокоскоростные магистрали и подключать серверы, системы хранения данных и точки агрегации.
24 порта 25G (SFP28) для серверов и доступа
- Скорость 25 Гбит/с на порт — обратная совместимость с 10G, поддержка IEEE 802.3bz (2.5G/5G/10G/25G).
- Низкие задержки — идеально для высокочастотных транзакций и критичных приложений.
- Гибкость — использование любых SFP28/QSFP28 трансиверов Cisco или совместимых сторонних.
4 порта 40/100G (QSFP28) для магистрали
Четыре порта QSFP28 поддерживают скорости 40 Гбит/с или 100 Гбит/с каждый. Используются для подключения к ядру сети, агрегации вышестоящих коммутаторов или соединения с серверами.
Управление и безопасность сети
Управляемый коммутатор L2/L3 предоставляет полный стек функций сетевой безопасности и централизованного контроля.
Инструменты управления
- Cisco DNA Center — интеллектуальное управление, автоматизация и аналитика.
- CLI — классическая командная строка (IOS XE).
- Web-интерфейс — интуитивное управление через браузер.
- SSH / SSL / SNMP — защищённый удалённый доступ и мониторинг.
Политики безопасности
- Cisco TrustSec — сегментация на основе идентичности пользователей и устройств.
- ACL (IPv4/IPv6) — детальная фильтрация трафика.
- DHCP Snooping, Dynamic ARP Inspection — защита от атак второго уровня.
Отказоустойчивость: StackWise Virtual
Объединение до двух физических коммутаторов в единый логический с общей панелью управления. Повышает доступность и упрощает обслуживание.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение до 8 портов в один логический канал для увеличения пропускной способности и отказоустойчивости.
Расширенная маршрутизация L3
Статическая маршрутизация, RIP, OSPF, BGP (в зависимости от лицензии). Обеспечивает построение сложных корпоративных сетей.
QoS и управление трафиком
Приоритизация голосового, видео и критичного к задержкам трафика с помощью очередей и профилей.
Совместимое оборудование и аксессуары
Для работы Cisco C9500-24Y4C-E используйте сертифицированные модули и компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP28 (25G) | Cisco SFP-25G-SR-S, SFP-25G-LR-S, совместимые (FS.com, 10Gtek) | Для портов 25Гбит/с — до 10 км |
| Оптические модули QSFP28 (100G) | Cisco QSFP-100G-SR4-S, QSFP-100G-LR4-S, совместимые | Для портов 100Гбит/с — до 10 км |
| Разветвители (breakout кабели) | Cisco QSFP28-100G-CU1M (100G–4x25G), пассивные медные кабели | Подключение 4 серверов 25G через один порт 100G |
| Консольный кабель | USB mini-B (RJ-45 console) – входит в комплект | Для первоначальной настройки |
| Блоки питания (дополнительные) | Cisco PWR-C2-640AC, PWR-C2-1000AC (горячая замена) | Обеспечение избыточности резервирования 1+1 |
Аналоги Cisco C9500-24Y4C-E
Если модель недоступна или требуется сравнение, рассмотрите альтернативы с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | Catalyst 9500 C9500-24Q-E | 24 порта 40G QSFP+, 4x100G, без поддержки SFP28 |
| Cisco | Catalyst 9300 C9300-48UXM-E | 48 портов 1G/10G/25G, 4x100G, более бюджетный для доступа |
| Juniper | EX9251-24Y | 24x25G, 4x100G, Junos OS, схожая функциональность L3 |
| Huawei | CE6860-48S6CQ-EI | 48x25G, 6x100G, большой бюджет портов, более высокая плотность |
| Arista | 7050SX-64Y4C | 48x25G, 4x100G, EOS, низкая задержка для ЦОД |
Рекомендация: Для кампусных сетей с высокой плотностью 25G предпочтительны C9500-24Y4C-E или Juniper EX9251. Для ЦОД с массивным использованием 100G рассмотрите Arista или Huawei.
Кому подойдёт Cisco C9500-24Y4C-E
Рекомендуется, если вам нужно:
- Построить высокоскоростную кампусную сеть уровня агрегации.
- Подключить серверы по 25G с возможностью апгрейда до 100G.
- Обеспечить отказоустойчивость с помощью StackWise Virtual и LACP.
- Централизованное управление через Cisco DNA Center.
- Получить полный набор функций безопасности (TrustSec, ACL).
Вероятно, не подойдёт, если:
- Вам достаточно гигабитных соединений (1G) – избыточно.
- Нужны порты 50G или 200G – смотрите Cisco 9600 или Nexus.
- Бюджет ограничен – есть более доступные модели Catalyst 9300.
- Не требуется поддержка 100G – достаточно 40G (C9500-24Q-E).
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 438?444?44 мм, вес 9,07 кг. Крепится в стандартную 19-дюймовую стойку. Два модульных блока питания с горячей заменой.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +70°C
- Влажность: 5% до 95% (без конденсата) при работе, до 95% при хранении
Уровень шума 48 дБ при 25°C. Может устанавливаться в серверных и ЦОД с кондиционированием.
Технические характеристики
| Модель | Cisco C9500-24Y4C-E |
| Артикул | C9500-24Y4C-E |
| Серия | Cisco Catalyst 9500 |
| Уровень коммутатора | 2/3 уровень (L2/L3) |
| Лицензия | Network Essential (IOS XE) |
| Порты доступа | 24 x 25G (SFP28) |
| Порты аплинка | 4 x 40/100G (QSFP28) |
| Таблица MAC адресов | 128000 MAC адресов |
| Максимальный VLAN ID | 4094 |
| Процессор | Многоядерный |
| Оперативная память | 16 ГБ DDR4 |
| Флеш-память | 64 ГБ |
| Пропускная способность | до 2 Тбит/с (non-blocking) |
| Гарантия | Cisco Enhanced Limited Lifetime Hardware Warranty |
| Тип питания | AC 100-240В, два модульных блока |
| Порты консольные | 1xRS-232 (RJ-45) |
| Поддержка протоколов | 802.3bz (2.5G/5G/10G/25G), 802.3bm (40G/100G) |
| Агрегация каналов (LACP) | До 8 портов на группу |
| StackWise Virtual | Да |
| IGMP Snooping | Да |
| Spanning Tree Protocol | STP, RSTP, MSTP, PVST+ |
| ACL (IPv4/IPv6) | Да |
| Cisco TrustSec | Да |
| Управление | CLI, Web, SSH, SNMP, Cisco DNA Center |
| Размеры (Ш?Г?В) | 438?444?44 мм |
| Вес нетто | 9,07 кг |
| Монтаж в стойку | Да, 1U |
| Диапазон температур при эксплуатации | от 0°C до +40°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 5% до 95% (без конденсата) |
| Относительная влажность при хранении | 5% до 95% |
| Уровень шума | 48 дБ (при 25°C) |
| Энергопотребление | 300 Вт (макс.) |
| MTBF | > 500 000 часов |
| Сертификация | CE, FCC, RoHS |
| Производитель | Cisco |
Часто задаваемые вопросы
Где применяется Cisco C9500-24Y4C-E?
В кампусных сетях в качестве коммутатора агрегации, в ЦОД для подключения серверов и СХД, на предприятиях, стадионах, в мед. учреждениях и на производствах.
Можно ли использовать SFP+ модули 10G в портах SFP28?
Да, порты SFP28 обратно совместимы с 10G SFP+ (а также с 1G). Поддерживается IEEE 802.3bz.
Поддерживает ли коммутатор стекирование?
Да, через технологию Cisco StackWise Virtual. Обеспечивает объединение двух коммутаторов в единый логический элемент.
Какая лицензия включена в модель -E?
Network Essential. Доступны апгрейды до Advantage или Premier для расширенных функций L3 и автоматизации.
Сколько блоков питания установлено по умолчанию?
Поставляется с двумя модульными блоками питания (могут быть 640 Вт или 1000 Вт). Горячая замена для резервирования 1+1.
Какова пропускная способность в пакетах в секунду?
До 2 Тбит/с для неблокируемой коммутации. Точное значение Mpps зависит от размера пакета.
Можно ли управлять коммутатором через Cisco DNA Center?
Да, полная интеграция: автоматизация, мониторинг, гарантия сети и аналитика.
Поддерживает ли устройство разделение порта 100G на 4x25G?
Да, с использованием breakout кабелей (QSFP28-100G-CU1M) трансиверы поддерживают режим разветвления.
Каков максимальный бюджет PoE?
Данная модель не имеет портов PoE. Если требуется питание по кабелю, рассмотрите серии Catalyst 9300/9500 с PoE.
В каких условиях можно эксплуатировать коммутатор?
Температура от 0 до +40 °C, влажность 5–95% без конденсата. Требуется кондиционируемое помещение.
