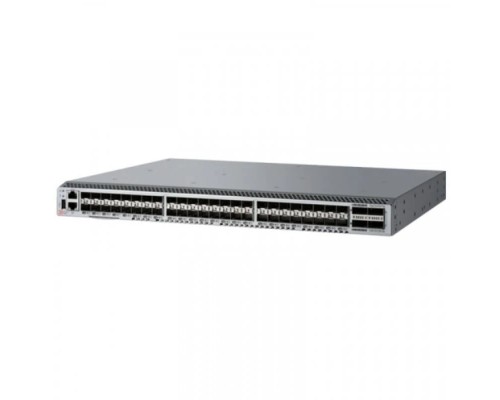

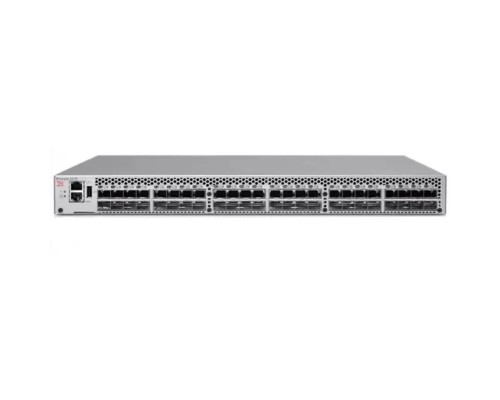

Коммутатор Brocade G620 (BR-G620-48-16G-ENT) — это высокопроизводительный Fibre Channel SAN-коммутатор уровня Enterprise, оснащённый 48 портами 16 Гбит/с SFP+ и пропускной способностью до 768 Гбит/с. Модель построена на базе технологии Gen 6 Fibre Channel и поддерживает расширенный набор функций Fabric Vision. Корпус форм-фактора 2U с двойными резервируемыми блоками питания и направленным охлаждением back-to-front обеспечивает максимальную отказоустойчивость и удобство интеграции в ЦОД.
Максимальная производительность для ЦОД
Brocade G620 обеспечивает неблокирующую коммутацию на скорости 768 Гбит/с при задержке менее 1 мкс. Коммутатор обрабатывает до 576 миллионов пакетов в секунду (Bpps), что делает его идеальным решением для критичных к задержкам приложений, таких как базы данных, виртуализация и высокопроизводительные вычисления.
48 портов 16 Гбит/с с поддержкой Gen 6
- Полная скорость на каждом порту — 16 Гбит/с (оптика SWL SFP+).
- Автоопределение скорости — обратная совместимость с 8/4 Гбит/с устройствами.
- Поддержка технологии Fabric Vision — мониторинг, диагностика и оптимизация трафика в реальном времени.
Архитектура Gen 6 Fibre Channel
Шестое поколение Fibre Channel обеспечивает удвоение пропускной способности по сравнению с предыдущим поколением, а также улучшенные механизмы для работы с большими нагрузками и виртуальными средами.
Управление Fabric Vision и безопасность данных
Коммутатор оснащён встроенными инструментами для упрощения администрирования SAN и защиты критической информации.
Инструменты управления
- Brocade Fabric Vision — набор программных средств для мониторинга производительности, обнаружения аномалий и автоматического исправления.
- CLI, Web (Brocade Network Advisor) — удалённое управление через SSH, HTTPS, SNMP.
- Поддержка REST API — автоматизация и интеграция с внешними системами.
Механизмы безопасности
- Аутентификация и шифрование — FC-SP, DH-CHAP, шифрование данных в полёте (AES-256).
- Контроль доступа — зонирование (N_Port ID Virtualization), фильтрация по WWN.
- Аудит и логирование — запись всех изменений конфигурации и событий безопасности.
Сегментация и виртуализация
Поддержка виртуальных SAN (VSAN) и логического зонирования позволяет разделять трафик различных сред (производственная, тестовая, резервная) без дополнительного оборудования.
Дополнительные возможности и протоколы
Поддержка технологии FCoE (опционально)
При установке лицензий Enterprise Pack возможно использование FCoE-транзита через порты 10GbE (требуется дополнительный модуль).
Встроенная телеметрия и аналитика Fabric Vision
Мониторинг состояния оптических каналов, прогнозирование отказов, автоматическое уведомление о деградации сигнала.
Резервирование компонентов
Двойные блоки питания с горячей заменой, модульные вентиляторы, механизм ISL Trunking для балансировки нагрузки.
Совместимое оборудование и аксессуары
Для полноценной работы Brocade G620 рекомендуется использовать сертифицированные оптические модули и кабельные сборки. Основные совместимые позиции приведены ниже.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (16 Гбит/с) | Brocade 16GB SFP+ SWL, 16GB SFP+ LW, Brocade XBR-000192 (совместимые с OEM) | Для подключения к портам до 300 м (SWL) или до 10 км (LW) |
| Кабели активные (DAC) | Brocade 16Gbps DAC SFP+ (длины 1 м, 3 м, 5 м) | Для коротких соединений до 5 м |
| Консольный кабель | USB-C к RJ45 (адаптер FTDI) или стандартный DB9-RJ45 | Для первоначальной настройки через CLI |
| Крепления для стойки | Входят в комплект (направляющие rails, стандартные 19", 2U) | Дополнительно можно заказать полки для кабель-менеджмента |
| Лицензии Enterprise Pack | BR-G620-48-16G-ENT (включена в артикул) | Расширенные функции Fabric Vision, аналитика и автоматизация |
Аналоги Brocade G620 BR-G620-48-16G-ENT
Если требуется сравнение или альтернатива, рассмотрите следующие модели с близкими характеристиками для SAN-сетей.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Brocade | Brocade G610 (BR-G610-24-16G) | 24 порта 16Gb, 1U, меньше пропускная способность, без Enterprise Pack |
| Cisco | MDS 9148S (16G) | 48 портов 16Gb, DCNM управление, аналогичная ценовая категория |
| Cisco | MDS 9148T | 48 портов 32Gb, но выше стоимость и больше габариты (2U) |
| Huawei | OceanStor SNS2624 | 24 порта 16Gb, 1U, бюджетное решение, ограниченные функции |
| QLogic | QLogic 5800V (48 портов 16Gb) | Управление QConvergeConsole, поддержка NPIV, низкая задержка |
Рекомендация: Для сред, где уже используется Brocade Fabric OS, G620 обеспечит наилучшую интеграцию. Если нужна более высокая плотность 32Gb, обратите внимание на Brocade G630 или Cisco MDS 9148T.
Кому подойдёт Brocade G620 BR-G620-48-16G-ENT
Рекомендуется, если вам нужно:
- Построить отказоустойчивую SAN- сеть для виртуализации и баз данных.
- Подключить 48+ устройств хранения данных или серверов с Fibre Channel.
- Использовать продвинутую аналитику и мониторинг Fabric Vision.
- Обеспечить резервирование питания и охлаждения на уровне оборудования.
- Получить низкую задержку и неблокирующую коммутацию для HPC-задач.
Вероятно, не подойдёт, если:
- Вам требуется только 1–2 порта Fibre Channel для тестовой среды.
- Достаточно скорости 8Gb или 32Gb (тогда выгоднее взять G610 или G630).
- Не нужны функции Fabric Vision и Enterprise Pack — можно рассмотреть G620 без суффикса ENT.
- Планируется использовать только iSCSI или FCoE — более подойдут коммутаторы Ethernet.
Конструкция и условия эксплуатации
Металлический корпус 2U
Размеры 444,5?439,5?87 мм, вес около 15 кг. Устанавливается в стандартную 19-дюймовую стойку (в комплекте направляющие rails). Охлаждение back-to-front (от задней панели к передней), что типично для ЦОД.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -40°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Коммутатор предназначен для круглосуточной работы в контролируемой среде ЦОД или серверной.
Технические характеристики
| Модель | Brocade G620 (BR-G620-48-16G-ENT) |
| Артикул | BR-G620-48-16G-ENT |
| Форм-фактор | 2U |
| Портовая плотность | 48 портов 16Gb/s SWL SFP+ |
| Пропускная способность | до 768 Гбит/с (неблокирующая) |
| Скорость коммутации | до 576 млн пакетов/с (Bpps) |
| Поддержка протоколов | Fibre Channel (FC-0-4, FC-SP, FC-GS-7) |
| Охлаждение | back-to-front airflow (от задней к передней панели) |
| Габариты (Ш?Г?В) | 444,5 x 439,5 x 87 мм |
| Вес | около 15 кг |
| Комплектация | направляющие для установки в стойку (rails) |
| Питание | двойные блоки питания (AC 100-240В) с резервированием (1+1) |
| Поддержка технологий | Gen 6 Fibre Channel, Fabric Vision |
| Управление | Brocade Fabric Vision, CLI, Web, SNMP, REST API |
| Безопасность | FC-SP, DH-CHAP, шифрование данных (AES-256), зонирование |
| Скорость портов | 16 Гбит/с (автоопределение 8/4/2/1 Гбит/с) |
| Тип SFP | SWL SFP+ (short wave length) |
| Отказоустойчивость | резервирование БП, вентиляторов, линков (ISL Trunking) |
| Поток воздуха | от задней части к передней (back-to-front) |
| Enterprise pack | включён (расширенные функции Fabric Vision: аналитика, мониторинг, автоматизация) |
| Производитель | Brocade (Broadcom) |
Часто задаваемые вопросы
Для каких задач предназначен Brocade G620?
Коммутатор используется для построения высокопроизводительных SAN-сетей в ЦОД, для подключения хранилищ данных, серверов и систем резервного копирования по Fibre Channel. Поддержка Fabric Vision упрощает мониторинг и диагностику.
Какая максимальная пропускная способность?
Неблокирующая пропускная способность составляет 768 Гбит/с, что обеспечивает полную скорость для всех 48 портов одновременно (16 Гбит/с каждый в полнодуплексном режиме).
Поддерживает ли коммутатор стекирование?
Физическое стекирование не поддерживается, однако доступна технология ISL Trunking для объединения межкоммутаторных линков и распределения нагрузки.
Какие оптические модули совместимы?
Рекомендуются оригинальные Brocade 16Gb SFP+ (SWL, LW) или совместимые с Brocade. Также можно использовать активные медные кабели (DAC) длиной до 5 м.
Можно ли управлять коммутатором удалённо?
Да: CLI через SSH, web-интерфейс Brocade Network Advisor, SNMP, REST API. Все протоколы поддерживают шифрование.
Что входит в Enterprise Pack (ENT)?
Расширенные функции Fabric Vision: мониторинг производительности в реальном времени, прогнозная аналитика, автоматическая настройка качества обслуживания (QoS), расширенная диагностика каналов.
Какова задержка коммутатора?
Типичная задержка менее 1 микросекунды для любых размеров пакетов, что оптимально для требовательных приложений.
В каких условиях можно эксплуатировать устройство?
Температура от 0 до +40 °C, влажность 10-90% без конденсата. Требуется установка в стойку с организованным притоком холодного воздуха спереди.
Поддерживает ли коммутатор шифрование данных?
Да, поддерживается шифрование трафика по протоколу FC-SP с использованием AES-256, а также аутентификация DH-CHAP.
Можно ли монтировать коммутатор в стойку?
Да, это стандартный 19-дюймовый корпус высотой 2U. В комплекте идут направляющие rails для установки в стойку.
