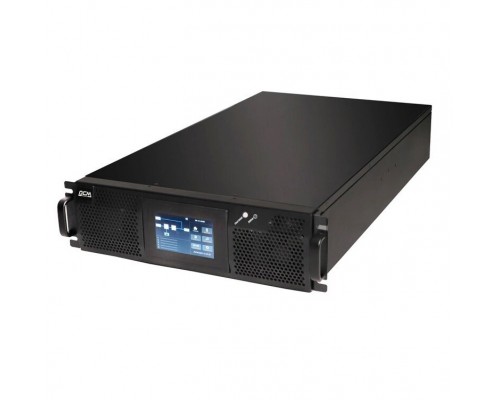

PowerCom Vanguard-II-33 online 25000 ВА VGD-II-PM25R — трёхфазный источник бесперебойного питания с двойным преобразованием энергии (online, VFI) мощностью 25 000 ВА / 25 000 Вт и коэффициентом мощности 1,0. Формирует на выходе чистую синусоиду с нулевым временем переключения на батареи, поэтому подходит для серверных, ЦОД, промышленных линий, медицинского и инженерного оборудования. Работает в сети 380/400/415 В (3 фазы на входе и на выходе), поддерживает параллельное включение до четырёх устройств для резервирования N+1 и внешние батарейные шкафы под любую требуемую автономию.
Высокая производительность и надёжность
Аппарат построен по топологии двойного преобразования: входное напряжение выпрямляется, а инвертор заново формирует стабильную синусоиду. Нагрузка при этом никогда не видит просадок, всплесков и импульсных помех входной сети.
Онлайн-топология с двойным преобразованием
- Нулевое время переключения — питание нагрузки не прерывается ни при пропадании сети, ни при её возврате.
- Полная фильтрация помех — устройство отсекает искажения формы, высокочастотные наводки и отклонения напряжения.
- Стабильная выходная частота — 50 или 60 Гц с точностью ±0,05%, независимо от качества входной сети.
Трёхфазный ввод и вывод (3:3)
Подключение выполняется по схеме 3 фазы + нейтраль + заземление с напряжением 380/400/415 В. Равномерное распределение нагрузки по фазам позволяет питать как мощные трёхфазные потребители, так и однофазные линии через межфазное включение.
Коэффициент мощности 1,0
Полная и активная мощность совпадают: 25 000 ВА соответствуют 25 000 Вт. Запас «на реактивную составляющую» не требуется, поэтому к устройству можно подключать современные серверы и блоки питания с коррекцией коэффициента мощности без потери полезной мощности.
Перегрузочная способность
- 105% — длительная работа без перехода на байпас.
- 125% — до 1 минуты.
- 150% — до 30 секунд.
- При превышении лимитов нагрузка автоматически переводится на байпас, а после нормализации питания возвращается на инвертор.
Резервирование и гибкость конфигурации
Параллельная работа до 4 устройств
Несколько ИБП объединяются в единую систему: это даёт резервирование по схеме N+1 и возможность наращивать мощность по мере роста нагрузки, не меняя всё оборудование сразу.
Автоматический и ручной байпас
Автоматический статический байпас мгновенно принимает нагрузку при перегрузке, перегреве или внутренней неисправности. Ручной сервисный байпас позволяет вывести устройство на обслуживание, не отключая питание потребителей.
Внешние батарейные шкафы
Аккумуляторные батареи размещаются в отдельных шкафах, поэтому время автономной работы рассчитывается индивидуально под задачу: от нескольких минут для корректного завершения работы серверов до десятков минут для инженерных систем. Зарядное устройство трёхступенчатое, с термокомпенсацией и периодическим тестированием батарей.
Управление и мониторинг
ЖК-дисплей
На лицевой панели отображаются входное и выходное напряжение, ток нагрузки, частота, уровень заряда батарей, температура и коды текущих событий.
Интерфейсы связи
- Слот расширения — для внутренней SNMP-карты и мониторинга по сети.
- RS-232 и USB — локальное подключение к серверу или рабочей станции.
- Сухие контакты — выдача сигналов аварии во внешние системы диспетчеризации.
- EPO — вход аварийного отключения питания по сигналу от системы пожарной безопасности.
Программное обеспечение
Комплекс UPSMON обеспечивает журналирование событий, построение графиков, рассылку уведомлений и автоматическое завершение работы подключённых серверов при разряде батарей.
Совместимое оборудование и аксессуары
Для полноценной работы PowerCom Vanguard-II-33 online 25000 ВА VGD-II-PM25R рекомендуется использовать сертифицированные компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Внешние аккумуляторные батареи | Герметичные необслуживаемые AGM 12 В (PowerCom POC12120, CSB GP12120, Yuasa NP12-12, Sonnenschein A512/40 A) ёмкостью 9–200 А·ч | Число и ёмкость батарей определяют время автономной работы |
| Батарейный шкаф | Напольные шкафы серии Vanguard-II-33 (VGD-II-BC100, VGD-II-BC200), а также совместимые шкафы сторонних производителей | Размещается рядом с ИБП, требует вентиляции помещения |
| Карта SNMP | PowerCom SNMP-адаптер (PCM-SNMP-V2), внутренний, в слот расширения | Мониторинг по Ethernet, e-mail-оповещения, SNMP-ловушки |
| Датчик температуры батарей | PowerCom Battery Temperature Sensor (PCM-BTS-01) | Термокомпенсация заряда и продление срока службы АКБ |
| Комплект для монтажа в стойку | Комплект крепления PowerCom для 19" шкафа (PCM-RMK-33) | Преобразует напольное исполнение в стоечное |
| Программное обеспечение | PowerCom UPSMON PRO (UPSMON-PRO-LIC) / UPSMON Vista | Автоматическое завершение работы серверов при разряде АКБ |
| Кабели и коммутация | Силовой кабель 3Ф+N+PE (PC-PWR-33-25A), кабель RS-232 (PC-RS232-33), кабель сухих контактов (PC-DRY-33) | Подключение ввода, вывода и линий мониторинга |
Аналоги PowerCom Vanguard-II-33 online 25000 ВА VGD-II-PM25R
Если модель недоступна или требуется сравнение, рассмотрите следующие трёхфазные онлайн-решения с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Eaton | 93PS20MBB00B0000 | Онлайн 3:3 мощностью 20–40 кВт, КПД до 96%, коэффициент мощности 1,0 |
| Delta Electronics | HPH30K3G3 | Трёхфазный онлайн 20–30 кВА, компактный корпус, высокий КПД |
| Riello | MHP0250B0N0N0 | Онлайн с трансформаторной развязкой, высокая перегрузочная способность |
| Huawei | UPS5000-A-30K | Онлайн 3:3, КПД до 96%, модульная архитектура, расширяемая мощность |
| Schneider Electric | GVSUPS20KHS | Масштабируемое резервирование, высокая эффективность, развитая диагностика |
| ABB | PV33-30K | Трёхфазный онлайн 10–30 кВА, параллельная работа, компактное исполнение |
Рекомендация: при выборе аналога обращайте внимание на фазность ввода/вывода, коэффициент мощности, наличие параллельной работы и возможность подключения внешних батарейных шкафов нужной ёмкости.
Кому подойдёт PowerCom Vanguard-II-33 online 25000 ВА VGD-II-PM25R
Рекомендуется, если вам нужно:
- Защитить серверные и ЦОД средней мощности с трёхфазным вводом.
- Питать промышленное оборудование: станки, линии, системы автоматики.
- Обеспечить бесперебойную работу медицинской и диагностической техники.
- Резервировать инженерные системы: вентиляцию, насосы, котельные, лифты.
- Построить отказоустойчивую схему N+1 с параллельной работой ИБП.
Вероятно, не подойдёт, если:
- Нужно защитить домашний компьютер, роутер или бытовую технику.
- В помещении только однофазная сеть 220 В без возможности ввода 380 В.
- Суммарная нагрузка не превышает 1–3 кВт — есть решения дешевле.
- Нет места для батарейных шкафов и не обеспечена вентиляция.
Конструкция и условия эксплуатации
Металлический корпус напольного исполнения
Корпус с защитным покрытием рассчитан на установку в серверных и технических помещениях. При необходимости устройство монтируется в 19-дюймовую стойку с помощью отдельного комплекта крепления.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +55°C
- Влажность: 0–95% без конденсата
- Высота над уровнем моря: до 1000 м без снижения мощности
При установке важно обеспечить приток воздуха к корпусу и нормальную вентиляцию помещения: тепловые потери ИБП и батарейных шкафов влияют на срок службы аккумуляторов.
Технические характеристики
| Модель | PowerCom Vanguard-II-33 online 25000 ВА VGD-II-PM25R |
| EAN код | 4712505037585 |
| Вендор | PowerCom |
| Серия | Vanguard-II-33 |
| Тип | Online (двойное преобразование, VFI) |
| Мощность (ВА) | 25000 ВА |
| Мощность (Вт) | 25000 Вт |
| Коэффициент мощности | 1,0 |
| Фазность | 3 фазы на входе / 3 фазы на выходе (3:3) |
| Номинальное входное напряжение | 380/400/415 В (3Ф + N + PE) |
| Номинальное выходное напряжение | 380/400/415 В (3Ф + N + PE), настраиваемое |
| Диапазон входного напряжения | 304–478 В (линейное) |
| Диапазон входной частоты | 40–70 Гц |
| Выходная частота | 50/60 Гц ±0,05% |
| Форма выходного сигнала | Чистая синусоида |
| Время переключения на батареи | 0 мс |
| Перегрузочная способность | 105% — длительно; 125% — 1 мин; 150% — 30 с |
| Байпас | Автоматический статический + ручной сервисный |
| Параллельная работа | До 4 устройств (резервирование N+1) |
| Тип аккумуляторных батарей | Внешние герметичные необслуживаемые AGM 12 В |
| Зарядное устройство | Трёхступенчатое, с термокомпенсацией |
| Тест батарей | Автоматический, с настраиваемым интервалом |
| Дисплей | ЖК, многофункциональный |
| Интерфейсы | RS-232, USB, слот SNMP, сухие контакты, EPO |
| Программное обеспечение | PowerCom UPSMON PRO / UPSMON Vista |
| Защита | От КЗ, перегрузки, перегрева, отклонений входного напряжения |
| Тип установки | Напольное (возможен монтаж в 19" стойку с комплектом крепления) |
| Размеры (Ш×Г×В) | 600 × 850 × 1400 мм |
| Вес | ≈ 130 кг (без внешних АКБ) |
| Диапазон температур при эксплуатации | от 0°C до +40°C |
| Диапазон температур при хранении | от -20°C до +55°C |
| Относительная влажность | 0–95% без конденсата |
| Срок гарантии | 24 месяца |
| Производитель | PowerCom |
Часто задаваемые вопросы
Что входит в комплект поставки?
ИБП, руководство по эксплуатации, кабель RS-232, кабель для подключения сухих контактов и монтажный комплект. Аккумуляторные батареи и батарейные шкафы поставляются отдельно, поэтому их состав подбирается под требуемое время автономии.
Как рассчитать время автономной работы?
Время зависит от ёмкости подключённого батарейного шкафа и величины нагрузки. Ориентировочно: при полной нагрузке 25 кВт шкаф ёмкостью 100 А·ч обеспечивает около 8–10 минут, при загрузке 50% — порядка 20–25 минут. Для точного расчёта под конкретный объект составляется нагрузочная таблица.
Совместим ли ИБП с дизель-генератором?
Да. Широкий диапазон входной частоты 40–70 Гц и плавная регулировка тока заряда позволяют работать с генераторами ограниченной мощности: входной ток ограничивается настройками, чтобы не перегружать генератор.
Как подключить устройство к системе мониторинга?
В слот расширения устанавливается SNMP-карта, после чего ИБП становится доступен по сети: веб-интерфейс, SNMP-запросы, e-mail и SMS-оповещения. Дополнительно можно использовать RS-232, USB и сухие контакты для передачи сигналов во внешнюю диспетчеризацию.
Какой у устройства КПД?
В режиме онлайн КПД достигает 95%, а в экономичном режиме ECO — до 98%. Это снижает тепловыделение и расходы на охлаждение серверного помещения.
Какие условия нужны для установки в помещении?
Температура от 0 до +40 °C, влажность до 95% без конденсата, отсутствие агрессивных сред и пыли. Требуется приточная вентиляция: батарейные шкафы выделяют тепло, а повышенная температура сокращает срок службы аккумуляторов.
Какой уровень шума при работе?
Уровень шума не превышает 60 дБ на расстоянии одного метра. Охлаждение принудительное, с регулируемой скоростью вентиляторов в зависимости от нагрузки и температуры.
Можно ли установить ИБП в стойку?
Да, для этого предусмотрен отдельный комплект крепления для 19-дюймового шкафа. Батарейные шкафы при этом обычно остаются напольными и размещаются рядом.
Как часто нужно менять аккумуляторные батареи?
При соблюдении температурного режима герметичные AGM-батареи служат 3–5 лет. Устройство регулярно проводит автоматический тест батарей и предупреждает о снижении ёмкости, а датчик температуры корректирует напряжение заряда.
Какова гарантия и как проходит обслуживание?
Гарантия производителя — 24 месяца. Техническое обслуживание включает проверку батарейных шкафов, тестирование под нагрузкой и контроль работы вентиляторов; сервисные работы удобно проводить через ручной байпас без отключения потребителей.
