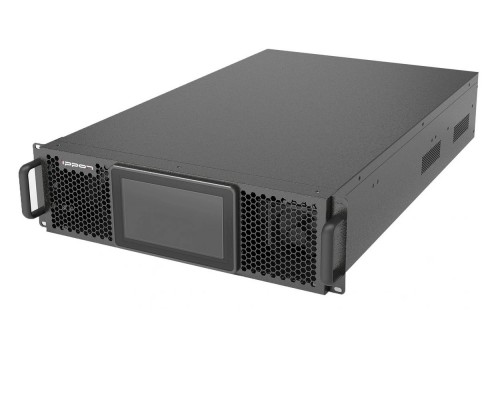

IPPON Intatum RTM 20000 ВА (2052432) — профессиональный онлайн-ИБП (топология двойного преобразования) мощностью 20 кВА / 20 кВт с трёхфазным входом 400 В и трёхфазным выходом 400 В. Обеспечивает стабилизированное питание с чистой синусоидой для критичного оборудования: серверов, рабочих станций, промышленных систем, охранно-пожарных сигнализаций и климатического оборудования. Встроенный сетевой фильтр (440 Дж) защищает от импульсных помех. Поддерживает горячую замену аккумуляторов, внешние батарейные шкафы (до 6 шт.) и SNMP-управление. Надёжное решение для ЦОД, производственных цехов, торговых центров и медицинских учреждений.
Высокая производительность и надёжность
ИБП построен на основе технологии онлайн (Online) с двойным преобразованием энергии: переменный ток преобразуется в постоянный, а затем обратно в переменный с идеальной стабильностью. КПД в нормальном режиме 95.4%, в режиме ECO — более 98%. Автоматический регулятор напряжения (AVR) с КПД >99% стабилизирует напряжение без перехода на батареи.
Чистая синусоида на выходе
- Форма сигнала: чистая синусоида с искажением менее 2% — подходит для самого чувствительного оборудования.
- Стабильность напряжения: ±1% для выходного напряжения 400 В (±1%).
- Стабильность частоты: ±0.1 Гц (50 Гц номинально).
Работа в широком диапазоне входных напряжений
Входное напряжение от 153 до 478 В, частота 40–70 Гц — ИБП стабильно работает при сильных перепадах в питающей сети, подключая батареи только при критических отклонениях.
Функции управления и безопасность
Интеллектуальное управление питанием с полной защитой подключённого оборудования.
Интерфейсы и мониторинг
- RS-232, USB — для подключения к серверу или ПК.
- Сухие контакты — интеграция с системами диспетчеризации.
- EPO (Emergency Power Off) — аварийное отключение нагрузки.
- Поддержка SNMP — удалённый мониторинг через сеть (опциональная карта).
- Toch LCD экран — отображение параметров: напряжение, частота, нагрузка, режим работы, состояние батарей.
Многоуровневая защита
- Защита от перегрузки: дифференцированные задержки отключения (10 мин при 125%, 60 сек при 150%, 500 мс >150%).
- Защита от короткого замыкания, высокого/низкого напряжения, импульсных помех и молний.
- Защита от глубокого разряда батарей — продлевает срок службы.
Автоматический байпас и ECO режим
Автоматический байпас интегрирован для сервисного обслуживания без отключения нагрузки. ECO-режим (КПД >98%) для экономии электроэнергии.
Аккумуляторы и расширение
40 необслуживаемых кислотно-свинцовых батарей
- Ёмкость 9 Ач каждая — обеспечивают необходимое время автономной работы (рассчитывается под нагрузку).
- Горячая замена — замена батарей без отключения нагрузки.
- Автотестирование батарей — автоматическая проверка состояния.
Резервирование до 6 внешних батарейных шкафов
ИБП поддерживает подключение до 6 дополнительных батарейных модулей, увеличивая время автономной работы до нескольких часов.
Совместимое оборудование и аксессуары
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Внешние батарейные шкафы | IPPON Intatum RTM-BP (аналогичные модули для серии RTM) | До 6 шт. для увеличения автономии |
| SNMP-карта | IPPON SNMP-адаптер, совместимый с серией Intatum RTM | Удалённое управление и мониторинг |
| Кабели для подключения | Силовые кабели 5-жильные, сечение под ток 50А (рекомендуется 6-10 мм²) | Клеммные колодки в комплекте |
| Устройства защиты от перенапряжений | REXANT, IEK, УЗИП класс C на DIN-рейку | На входе ИБП для дополнительной защиты |
| Стабилизаторы напряжения | При сильно нестабильной сети — любой трёхфазный стабилизатор с мощностью >20 кВА | ИБП сам имеет стабилизатор AVR, но в тяжёлых условиях может потребоваться |
Аналоги IPPON Intatum RTM 20000 ВА (2052432)
Если модель недоступна или требуется альтернатива, рассмотрите следующие аналоги с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| APC | Smart-UPS SRT20KUXI | 20 кВА / 18 кВт, Online, 400В, 3/3, больше пиковая мощность, цена выше. |
| Eaton | 9PX 20KVA (9PX20KRI) | 20 кВА / 18 кВт, Online, 400В, 3/3, компактный корпус, возможность параллельной работы. |
| Legrand | Keor LP 20kVA | 20 кВА / 20 кВт, онлайн, трёхфазный, вход 400В, поддержка параллелизма, цена близка. |
| Schneider Electric | Galaxy G3T20K33 | 20 кВА / 20 кВт, 400В, 3/3, онлайн, повышенная эффективность, более высокая стоимость. |
| IPPON | Intatum RTM 15000 (15 кВА) | Меньшая мощность, но та же серия, расширение батарей, SNMP, горячая замена. |
Рекомендация: При выборе аналога обращайте внимание на фактическую выходную мощность (активную в ваттах), количество фаз, интерфейсы управления и возможность расширения батарей. Для большинства задач IPPON Intatum RTM 20000 предлагает оптимальное соотношение цены и функциональности.
Кому подойдёт IPPON Intatum RTM 20000 ВА
Рекомендуется, если вам нужно:
- Обеспечить бесперебойное питание серверной, ЦОД или производственного участка.
- Подключить мощное трёхфазное оборудование (20 кВт, 20 кВА).
- Получить стабильную синусоиду с низкими искажениями (<2%).
- Удалённое управление через SNMP, USB или веб-интерфейс.
- Возможность горячей замены батарей и расширения времени автономии.
- Защиту от всех видов перегрузок, помех и коротких замыканий.
Вероятно, не подойдёт, если:
- Вам нужно питание для одного компьютера или котла — избыточно и дорого.
- Достаточно однофазного ИБП (220В) — этот ИБП трёхфазный 400В.
- Не требуется такая высокая мощность (более 10 кВт не планируется в динамике).
- Бюджет ограничен — рассмотрите модели меньшей мощности из серии Intatum RTM.
Конструкция и условия эксплуатации
Модульный форм-фактор, корпус 3U
Размеры 439×86×574 мм, вес 19 кг. Выполнен в стальном корпусе чёрного цвета, предназначен для установки в 19-дюймовую стойку (3U) или на полку. Все разъёмы и клеммные колодки расположены на задней панели.
Условия работы
- Эксплуатация: от 0°C до +40°C, влажность 0–90% без конденсации.
- Хранение: от -25°C до +55°C, влажность до 95% без конденсации.
- Высота над уровнем моря: до 4000 м.
- Степень защиты: IP20 (внутреннее размещение).
- Уровень шума: 53 дБ (вентиляторная система охлаждения).
Технические характеристики
| Модель | IPPON Intatum RTM 20000 ВА (2052432) |
| Артикул | 2052432 |
| Вендор | IPPON |
| EAN код | 4630143179323 |
| Тип | Online (двойное преобразование) |
| Мощность (ВА) | 20000 ВА |
| Мощность (Вт) | 20000 Вт |
| Количество фаз | 3/3 (вход/выход) |
| Выходное напряжение | 400 В (±1%) |
| Напряжение при питании от батареи | 400 В (±1%) |
| Входное напряжение | 153 – 478 В |
| Частота входного напряжения | 40 – 70 Гц |
| Номинальная частота | 50 Гц |
| Форма выходного сигнала | Чистая синусоида |
| Искажение напряжения на выходе | <2% |
| Тип аккумулятора | Необслуживаемый кислотно-свинцовый |
| Количество аккумуляторов | 40 |
| Ёмкость аккумуляторов | 9 Ач |
| Горячая замена батарей | Да |
| Автотестирование батарей | Да |
| Поддержка SNMP | Да (опциональная карта) |
| Интерфейсы | RS-232, USB, сухие контакты, EPO |
| Индикация | Toch LCD экран (отображение всех параметров) |
| Входной разъем | Клеммная колодка |
| Выходные разъемы | Клеммная колодка |
| КПД (нормальный режим) | 95.4% |
| КПД (режим ECO) | >98% |
| КПД (режим AVR) | >99% |
| Крест-фактор | 3:1 |
| Surge rating (уровень поглощаемой энергии) | 440 Дж |
| Режим байпас | Автоматический, встроенный |
| Резервирование мощности (внешние батареи) | До 6 шт. |
| Защита от перегрузки (нормальный режим) | 100-105% длительная, 105-125% — 10 мин, 125-150% — 60 сек, >150% — 500 мс |
| Защита от перегрузки (батарейный режим) | Аналогично нормальному |
| Защита от перегрузки (байпас) | Аналогично нормальному |
| Размеры (Ш×Г×В) | 439 × 574 × 86 мм |
| Вес | 19 кг |
| Цвет корпуса | Черный |
| Форм-фактор | Модульный, 19-дюймовая стойка (3U) |
| Степень защиты | IP20 |
| Температура эксплуатации | 0 … +40°C |
| Относительная влажность эксплуатации | 0 – 90% (без конденсации) |
| Температура хранения | -25 … +55°C |
| Высота над уровнем моря | 0 – 4000 м |
| Уровень шума | 53 дБ |
| Особенности | Холодный старт, фильтрация помех, стабилизатор, автоматический регулятор напряжения, внешние батарейные ячейки |
| Срок гарантии | 24 месяца (2 года) |
| Требования безопасности ТР ТС | 004/2011 |
Часто задаваемые вопросы
Какая разница между моделями IPPON Intatum RTM 20000 и 15000?
Модель 20000 имеет выходную мощность 20 кВА/20 кВт, а модель 15000 — 15 кВА/15 кВт. В остальном они одинаковы по функциональности, количеству аккумуляторов и интерфейсам.
Можно ли подключать однофазную нагрузку к этому трёхфазному ИБП?
Рекомендуется подключать трёхфазную нагрузку. Для однофазной нагрузки необходим распределительный щит с равномерным распределением фаз, так как ИБП не компенсирует перекос фаз по выходу.
Как долго он работает от батарей при полной нагрузке?
Время автономии зависит от ёмкости внутренних батарей (40×9 Ач) и нагрузки. При 100% нагрузке (20 кВт) — примерно 2-3 минуты. Для увеличения времени подключаются внешние батарейные шкафы.
Поддерживает ли данный ИБП холодный старт?
Да, функция холодного старта (запуск от батарей без сети) поддерживается. Включите ИБП кнопкой на передней панели.
Как настроить удалённый мониторинг через SNMP?
Установите опциональную SNMP-карту в слот ИБП, подключите её к сети и настройте параметры через веб-интерфейс или командную строку. Подробная инструкция в документации.
Как часто нужно менять аккумуляторы?
Срок службы кислотно-свинцовых батарей составляет 3-5 лет в зависимости от температуры и количества циклов разряда. Рекомендуется ежегодное автотестирование.
Что означает звуковая индикация?
Звуковая сигнализация предупреждает о переходе на батареи, перегрузке, разряде батарей, неисправности. Можно настроить режим тишины через меню.
Какое сечение кабеля нужно для подключения?
Для тока до 50 А рекомендуется медный 5-жильный кабель сечением не менее 6 мм², предпочтительно 10 мм². Используйте клеммные колодки, входящие в комплект.
Можно ли параллельно соединять два таких ИБП?
Данная модель не поддерживает режим параллельной работы. Для увеличения мощности или резервирования рассмотрите ИБП с функцией параллелизма, например, Eaton 9PX или APC Smart-UPS SRT.
Какая гарантия на ИБП?
Срок гарантии составляет 24 месяца (2 года) с даты продажи. Гарантия распространяется на производственные дефекты при соблюдении условий эксплуатации.
