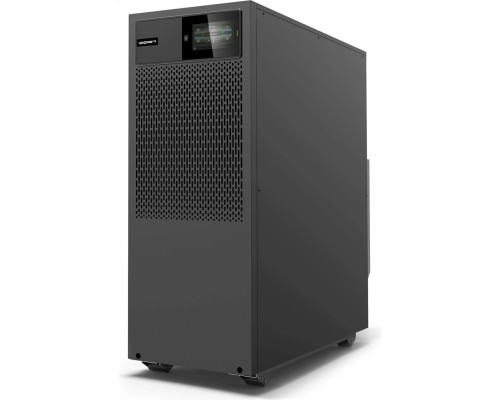

Источник бесперебойного питания IPPON Innova Unity T 3-3 10K (артикул 2080023) — трёхфазный онлайн ИБП мощностью 10 кВт/10 кВА с двойным преобразованием. Обеспечивает стабильное питание критичного оборудования: серверов, медицинской техники, промышленных станков, систем безопасности. Оснащён 40 необслуживаемыми свинцово-кислотными аккумуляторами (суммарная ёмкость 9 Ач) и поддерживает горячую замену батарей. Параллельная работа до 3 устройств увеличивает общую мощность до 30 кВт. Чистая синусоида на выходе, КПД до 96% (в режиме ECO >98%) и широкий диапазон входных напряжений (160–520 В) делают эту модель надёжным решением для объектов с нестабильной электросетью.
Высокая производительность и надёжность
ИБП построен по схеме онлайн с двойным преобразованием: переменный ток преобразуется в постоянный, а затем снова в переменный с чистой синусоидой. Это полностью изолирует нагрузку от скачков и помех сети. Выходная мощность — 10 000 Вт/10 000 ВА, стабильность напряжения +/-1%.
Трёхфазное питание на входе и выходе (3/3 или 3/1)
- Режимы работы: 3 фазы на входе, 3 фазы на выходе (220/380, 230/400, 240/415 В) или возможность конфигурации 3/1.
- Автоматический байпас — при перегрузках или неисправности нагрузка переключается на резервную линию без прерывания.
- Режим ECO с КПД >98% для экономии энергии при стабильном напряжении сети.
40 встроенных аккумуляторов и горячая замена
- Ёмкость каждого элемента 9 Ач при напряжении 12 В, общая энергия батареи — 4320 Вт·ч (теоретически).
- Время автономной работы: 17 мин при 30% нагрузке, 9,7 мин при 50%, 3,1 мин при 100%.
- Горячая замена батарей без отключения нагрузки.
Параллельная работа до 3 устройств
Для увеличения мощности или резервирования можно объединить до трёх ИБП одинаковой модели (до 30 кВт). Синхронизация происходит автоматически.
Управление и мониторинг
ИБП оснащён всеми необходимыми интерфейсами для удалённого контроля и интеграции в системы управления зданием.
Интерфейсы связи
- USB и RS-232 — для подключения к серверу или ПК.
- EPO (аварийное отключение) — для экстренного обесточивания.
- Сухие контакты — для внешней сигнализации.
- Слот для SNMP-карты — возможность сетевого мониторинга (опционально).
Программное обеспечение
Поддерживаются ОС: Windows Server 2003/2008/2012/SBS2011/XP/Vista/7/8/10, Linux, Linux AMD64, Sun Solaris, IBM AIX, HP-UX, FreeBSD, Unix Systems, Mac OS версии 10.7 и выше. ПО позволяет настраивать автоматическое завершение работы и отправку уведомлений.
Дополнительные возможности и защита
Фильтрация и защита от импульсных помех
Поглощаемая энергия импульсных выбросов (surge rating) — 455 Дж. Защита от высокого/низкого напряжения, короткого замыкания, перегрузки глубокого разряда батареи.
Холодный старт
Запуск ИБП без внешнего напряжения для включения оборудования при полном отсутствии сети.
Автоматическое тестирование батарей
Регулярная проверка состояния аккумуляторов с выводом результатов на LCD-дисплей.
Совместимое оборудование и аксессуары
IPPON Innova Unity T 10K подходит для питания любой техники, требующей стабильного напряжения и чистого синуса. Ниже приведены типичные примеры и рекомендуемые аксессуары.
| Тип оборудования | Примеры устройств | Примечание |
|---|---|---|
| Серверное оборудование | Стоечные серверы, системы хранения данных, сетевое оборудование | Рекомендуется подключать через PDU с соответствующим разъёмом |
| Медицинское оборудование | МРТ, КТ, аппараты УЗИ, лабораторные анализаторы | Необходима консультация с производителем техники по допустимому времени переключения |
| Промышленные станки и насосы | ЧПУ, компрессоры, циркуляционные насосы | Уточните пусковые токи; возможно потребуется ИБП с запасом мощности |
| Офисная техника и рабочие станции | ПК, мониторы, принтеры, копиры | ИБП обеспечит корректное завершение работы при сбое |
| Охранно-пожарные системы | Контроллеры доступа, видеонаблюдение, сигнализация | Требуется длительное время автономии; можно добавить внешние батареи |
Аналоги IPPON Innova Unity T 3-3 10K
Если данная модель отсутствует или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| IPPON | Innova Unity T 3-3 15K (арт. 2080024) | Аналогичный корпус и функционал, но мощность 15 кВт/15 кВА, больше аккумуляторов |
| IPPON | Innova Unity T 3-1 10K (арт. 2080025) | Трёхфазный вход, однофазный выход — для объектов без трёхфазных потребителей |
| Eaton | 9PX 10 kVA (9PX10K31) | Онлайн, 10 кВт, параллельная работа, более высокая цена, богатая комплектация |
| APC | Smart-UPS SRT10KXLI | 10 кВт, онлайн, параллельная работа, возможность установки внешних батарей |
| Powercom | VGS-2000-F (до 2 кВт, не аналог, но может подойти для небольших нагрузок) | Бюджетное решение, однофазный, не заменяет 10 кВт |
Рекомендация: Выбирайте аналог по требуемой мощности, количеству фаз и необходимости параллельной работы. Для большинства задач серверной или промышленной нагрузки также подойдут Eaton 9PX или APC Smart-UPS SRT.
Кому подойдёт IPPON Innova Unity T 3-3 10K
Рекомендуется, если вам нужно:
- Питать трёхфазное оборудование мощностью до 10 кВт с высокой стабильностью напряжения.
- Защитить серверную, медицинский центр или промышленную автоматику от скачков сети.
- Обеспечить автономную работу на 10–17 минут для корректного завершения процессов.
- Объединить несколько ИБП для резервирования (до 30 кВт).
- Управлять ИБП удалённо через SNMP, USB, RS-232.
Вероятно, не подойдёт, если:
- Мощность нагрузки менее 2 кВт — избыточно и дорого.
- Нужна только однофазная защита для отдельных приборов (есть модели Innova T 3-1).
- Требуется время работы от батарей более 1 часа (следует внешняя батарейная стойка).
- Бюджет ограничен — рассмотрите линейку IPPON Back Pro или более дешёвые аналоги.
Конструкция и условия эксплуатации
Напольный корпус (Tower)

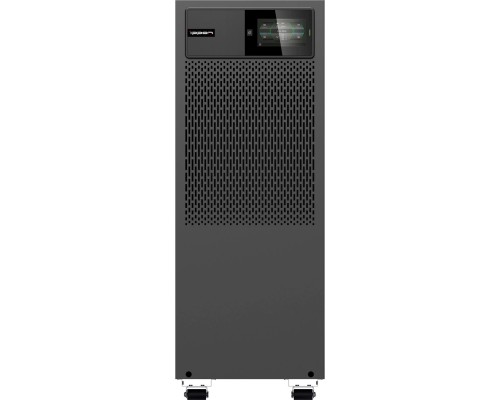

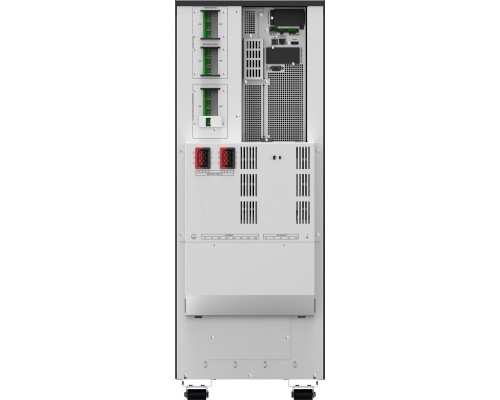

Размеры 300×806×634 мм, вес 106 кг. Металлический корпус чёрного цвета. Передняя панель с LCD-дисплеем и кнопками управления. Клеммная колодка для подключения входных/выходных линий. Степень защиты IP20.
Условия эксплуатации
- Температура: от 0 до +50 °C (рабочая), от 0 до +50 °C (хранение).
- Влажность: 0–90% без конденсации (рабочая), до 95% при хранении.
- Высота над уровнем моря: до 4000 м (работа), до 1500 м (хранение).
- Уровень шума: <55 дБ.
Технические характеристики
| Модель | IPPON Innova Unity T 3-3 10K |
| Артикул | 2080023 |
| EAN код | 4630143173505 |
| Вендор | IPPON |
| Тип ИБП | Online (двойное преобразование) |
| Типоразмер | Tower (напольный) |
| Количество фаз (вход/выход) | 3/3 или 3/1 (конфигурируется) |
| Мощность (ВА / Вт) | 10000 ВА / 10000 Вт |
| Форма выходного сигнала | Чистая синусоида |
| Выходное напряжение | 220/380, 230/400, 240/415 В |
| Стабильность напряжения | ±1% |
| Номинальная частота | 50 Гц (автоопределение частоты) |
| Частота при питании от батареи | 50 Гц ±0,1 Гц |
| Входное напряжение (допустимое) | 160–520 В |
| Частота входного напряжения | 40–66 Гц |
| КПД в линейном режиме | >96% |
| КПД в режиме ECO | >98% |
| Тип аккумулятора | Необслуживаемый кислотно-свинцовый (12 В, 9 Ач) |
| Количество аккумуляторов | 40 |
| Время автономной работы (30% / 50% / 70% / 100%) | 17 мин / 9,7 мин / 6 мин / 3,1 мин |
| Время заряда | ~3 ч |
| Интерфейсы | EPO, RS-232, USB, сухие контакты, слот для SNMP |
| Входной разъём | Клеммная колодка |
| Выходные разъёмы | Клеммная колодка |
| Защита от перегрузок в линейном режиме | 100-105% — долговременно; 105-125% — 10 мин; 125-150% — 60 с; >150% — 500 мс |
| Защита от перегрузок в режиме батареи | <125% — долговременно; 125-150% — 30 с; >150% — 500 мс |
| Защита от перегрузок в режиме байпаса | 100-105% — долговременно; 105-125% — 1 мин; 125-150% — 30 с; >150% — 500 мс |
| Surge rating (импульсная защита) | 455 Дж |
| Крест-фактор | 3:1 |
| Резервирование (параллельная работа) | до 3 шт. |
| Холодный старт | Да |
| Автоматический байпас | Да |
| Автотест батарей | Да |
| Горячая замена батарей | Да |
| Индикация | LCD-экран, звуковая сигнализация |
| Гарантия | 24 мес. |
| Размеры (Ш×Г×В) | 300×806×634 мм |
| Вес нетто | 106 кг |
| Цвет корпуса | Чёрный |
| Степень защиты | IP20 |
| Температура эксплуатации / хранения | 0…+50 °C / 0…+50 °C |
| Влажность эксплуатации / хранения | 0-90% (без конденсации) / 0-95% |
| Высота эксплуатации / хранения | до 4000 м / до 1500 м |
| Уровень шума | <55 дБ |
| Соответствие стандартам | ТР ТС 004/2011 (низковольтное оборудование) |
| Производитель | IPPON |
Часто задаваемые вопросы
Что такое онлайн ИБП и почему он дороже?
Онлайн (двойное преобразование) обеспечивает полную изоляцию нагрузки от сети, подавая чистую синусоиду с постоянным напряжением. Это даёт наивысший уровень защиты, но требует больше компонентов и энергопотребления. Модели Line-Interactive или Offline дешевле, но имеют время переключения.
Сколько аккумуляторов внутри и можно ли их заменить?
40 встроенных аккумуляторов 12 В/9 Ач. Замена возможна без выключения ИБП (горячая замена). Рекомендуется использовать только оригинальные батареи IPPON.
Как подключить нагрузку? Какие разъёмы?
Вход и выход — клеммные колодки под винт. Для подключения трёхфазного оборудования нужен кабель соответствующего сечения. Выходная мощность 10 кВт допускает прямое подключение к распределительному щитку.
Может ли этот ИБП работать с однофазной нагрузкой?
Да, конфигурация 3/1 позволяет на выходе получить одну фазу (230 В), используя трёхфазный вход. Но выходная мощность в этом случае будет распределена по фазам неравномерно — следует проконсультироваться с инженером.
Каков реальный КПД и насколько он важен?
КПД в линейном режиме >96%, в ECO >98%. Это означает меньше тепловыделения и экономию электроэнергии. Для круглосуточной работы в дата-центре КПД напрямую влияет на счета за электричество.
Поддерживает ли ИБП параллельное подключение для увеличения мощности?
Да, до 3 устройств одинаковой модели объединяются для общей мощности до 30 кВт. Требуется специальный кабель синхронизации (приобретается отдельно).
Какая гарантия и условия сервиса?
Официальная гарантия 24 месяца от IPPON. Рекомендуется обращаться в авторизованные сервисные центры. Гарантия распространяется на все компоненты, включая батареи.
Есть ли возможность установить внешние батарейные стойки?
Данная модель не имеет разъёмов для внешних батарей. Для увеличения времени автономии используйте параллельное подключение нескольких ИБП или выберите модель IPPON Innova Unity с возможностью подключения внешних батарей (например, серия T с индексом "B").
Какие дополнительные карты можно установить для удалённого управления?
В слот можно установить SNMP-карту IPPON (арт. 2080060) или универсальную карту с веб-интерфейсом. Также доступен адаптер для мониторинга по Modbus.
Можно ли использовать ИБП для питания котла отопления?
Да, но для бытового котла обычно достаточно однофазного ИБП мощностью 1-2 кВт. Данная модель избыточна. Если котел трёхфазный (мощный промышленный), то подойдёт.
